Преобразователи термоэлектрические 1061972-101 С
| Номер в ГРСИ РФ: | 74787-19 |
|---|---|
| Производитель / заявитель: | Фирма "AMETEK Process Instruments", США |
Преобразователи термоэлектрические 1061972-101 С (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры газообразных сред в составе газотурбинных компрессорных агрегатов Centaur 50 и Taurus 60, производства компании «Solar Turbines Inc.», США.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74787-19 |
| Наименование | Преобразователи термоэлектрические |
| Модель | 1061972-101 С |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 17.04.2024 |
Производитель / Заявитель
Фирма "Ametek Power Instruments", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | Первичная поверка до ввода в эксплуатацию |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74787-19: Описание типа СИ | Скачать | 378.6 КБ | |
| 74787-19: Методика поверки | Скачать | 50.3 КБ |
Описание типа
Назначение
Преобразователи термоэлектрические 1061972-101 С (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры газообразных сред в составе газотурбинных компрессорных агрегатов Centaur 50 и Taurus 60, производства компании «Solar Turbines Inc.», США.
Описание
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Преобразователи термоэлектрические 1061972-101 С конструктивно выполнены в виде сборки из трех независимых термопреобразователей кабельного типа. Каждый из трех термопреобразователей состоит из одного ЧЭ (с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001) с изолированным рабочим спаем и минеральной изоляцией, помещенного в защитную арматуру с присоединительным элементом в виде плоского фланца. ТП имеют удлинительные термоэлектродные провода в тефлоновой изоляции. Защитная арматура ТП изготовлена из жаропрочного сплава Inconel 600.
Монтаж ТП осуществляется при помощи плоского фланца и неподвижного шестигранного штуцера с резьбой.

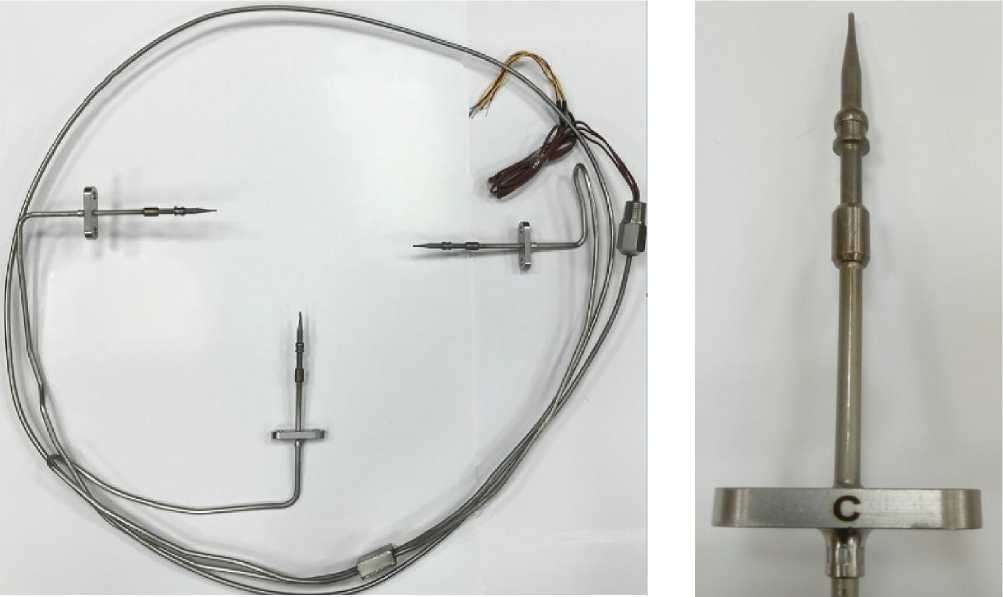

Фотографии общего вида и рабочего конца ТП представлены на рисунке 1.
Рисунок 1 - Общий вид преобразователей термоэлектрических модели 1061972-101 С
Пломбирование преобразователей термоэлектрических 1061972-101 С не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте приведены в таблице 1. Основные технические характеристики ТП приведены в таблице 2.
Таблица 1 - Основные метрологические характеристики для преобразователей
термоэлектрических 1061972-101 С
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Номинальное значение измеряемой температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) |
|
К |
2 |
от -40 до +333 включ. |
+800 |
±2,5 |
|
св. +333 до +1000 |
±0,0075^ t |
Таблица 2 - Основные технические характеристики преобразователей термоэлектрических 1061972-101 С
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры (при 100 В), МОм, не менее |
50 |
|
Показатель тепловой инерции, с, не более |
2,5 |
|
Длина монтажной части ТП, мм, не более |
107 |
|
Габаритные размеры монтажного фланца (Д*Ш), мм, не более |
4,8х1,6 |
|
Диаметр монтажной части ТП, мм, не более |
8,0 |
|
Длина ТП, мм, не более |
3000 |
|
Длина удлинительных термоэлектродных проводов, мм, не менее |
750 |
|
Масса ТП, г, не более |
800 |
|
Средняя наработка до отказа, ч, не менее: |
90000 |
|
Назначенный срок службы ТП, лет |
5 |
|
Рабочие условия эксплуатации ТП: - диапазон температур окружающей среды ТП в рабочей зоне (до штуцера включительно), °С - диапазон температур окружающей среды ТП в зоне термоэлектродных удлинительных проводов, °С - относительная влажность воздуха, % |
от -40 до +1000 от -54 до +260 до 100 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Преобразователь термоэлектрический 1061972-101 С |
1 шт. |
- |
|
Паспорт |
1 экз. |
- |
Поверка
осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические
эталонные ТППО (Регистрационный № 19254-10);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)
(Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт средства измерений.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Ametek Power Instruments», США
