Резервуары стальные горизонтальные цилиндрические РГС-12,5, РГС-16
| Номер в ГРСИ РФ: | 74790-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "ИТС Металлоконструкции" (ООО "ИТС МК"), Республика Татарстан, г. Казань |
Резервуары стальные горизонтальные цилиндрические РГС-12,5, РГС-16 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74790-19 |
| Наименование | Резервуары стальные горизонтальные цилиндрические |
| Модель | РГС-12,5, РГС-16 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 2 шт. с зав.№ РГС-12,5: 96; РГС-16: 95 |
Производитель / Заявитель
ООО "ИТС Металлоконструкции", г.Казань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74790-19: Описание типа СИ | Скачать | 495.8 КБ | |
| 74790-19: Методика поверки | Скачать | 51.5 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-12,5, РГС-16 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 12,5 м3, 16 м3, подземного расположения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-12,5 с заводским номером 96, РГС-16 с заводским номером 95 расположены по адресу: 188910, Россия, Ленинградская область, Выборгский район, проезд Портовый (Приморская тер.), дом 7, ООО «Транснефть -Порт Приморск».

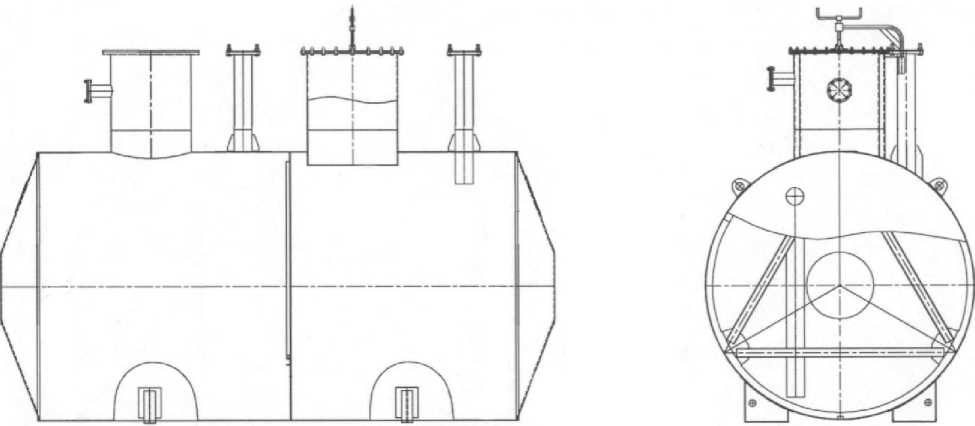

Общий вид эскиза резервуаров стальных горизонтальных цилиндрических РГС-12,5, РГС-16 представлен на рисунке 1.
Рисунок 1 - Общий вид эскиза резервуаров РГС-12,5, РГС-16
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-12,5, РГС-16 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-12,5 |
РГС-16 | |
|
Номинальная вместимость, м3 |
12,5 |
16 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-12,5 |
РГС-16 | |
|
Условия эксплуатации: | ||
|
Температура окружающего воздуха, оС |
от -50 до +50 | |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
20 | |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-12,5 |
1 шт. |
|
Резервуар стальной горизонтальный цилиндрический. Паспорт |
РГС-12,5 |
1 экз. |
|
Градуировочная таблица |
1 экз. | |
|
Резервуар стальной горизонтальный цилиндрический. |
РГС-16 |
1 шт. |
|
Резервуар стальной горизонтальный цилиндрический. Паспорт. |
РГС-16 |
1 экз. |
|
Градуировочная таблица |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
