Измерители цифровые электронные толщины покрытий DPM-816

Номер в ГРСИ РФ: 74814-19
Производитель / заявитель: ИП Чувакин Владимир Николаевич, г.Омск
Скачать
74814-19: Описание типа СИ Скачать 327.3 КБ
74814-19: Методика поверки Скачать 3.1 MБ
Нет данных о поставщике
Измерители цифровые электронные толщины покрытий DPM-816 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители цифровые электронные толщины покрытий DPM-816 (далее по тексту -толщиномеры) предназначены для измерений толщины неферромагнитных диэлектрических покрытий на электропроводящих неферромагнитных основаниях и толщины неферромагнитных покрытий (электропроводящих и диэлектрических) на электропроводящих ферромагнитных основаниях.

Информация по Госреестру

Основные данные
Номер по Госреестру 74814-19
Наименование Измерители цифровые электронные толщины покрытий
Модель DPM-816
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 17.04.2024
Производитель / Заявитель

ИП Чувакин Владимир Николаевич, г.Омск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 8998
Найдено поверителей 71
Успешных поверок (СИ пригодно) 8963 (100%)
Неуспешных поверок (СИ непригодно) 35 (0%)
Актуальность информации 22.11.2024

Поверители

Скачать

74814-19: Описание типа СИ Скачать 327.3 КБ
74814-19: Методика поверки Скачать 3.1 MБ

Описание типа

Назначение

Измерители цифровые электронные толщины покрытий DPM-816 (далее по тексту -толщиномеры) предназначены для измерений толщины неферромагнитных диэлектрических покрытий на электропроводящих неферромагнитных основаниях и толщины неферромагнитных покрытий (электропроводящих и диэлектрических) на электропроводящих ферромагнитных основаниях.

Описание

Принцип действия толщиномеров основана на вихретоковом и магнитоиндукционном методах измерений толщины покрытий.

Вихретоковый метод основан на создании электромагнитного поля преобразователя и дальнейшего возбуждения вихревых токов в контролируемом изделии, которые создают свое электромагнитное поле. В результате взаимодействия полученных полей в преобразователе возникает переменный электрический ток частотой 1-2 МГц, величина которого зависит

от толщины покрытия. Полученный датчиком сигнал проходит обработку, которая заключается в усилении, детектировании, аналого-цифровом преобразовании и линеаризации. Перечисленные операции осуществляются с помощью микропроцессора, в состав которого входит сигма дельта 16-битный аналого-цифровой преобразователь высокого разрешения, который обеспечивает преобразование обработанного сигнала в число, равное значению измеряемой толщины покрытия, выраженное в заданных с помощью кнопки «UNIT» единицах измерения.

Магнитоиндукционный метод основан на регистрации электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя дифференциального типа при его установке на ферромагнитную основу контролируемого объекта. Уровень ЭДС зависит от величины зазора между рабочей частью преобразователя и ферромагнитной основой. Полученный датчиком сигнал проходит обработку, которая заключается в усилении, детектировании, аналого-цифровом преобразовании и линеаризации. Перечисленные операции осуществляются с помощью микропроцессора, в состав которого входит сигма дельта 16-битный аналого-цифровой преобразователь высокого разрешения, который обеспечивает преобразование обработанного сигнала в число, равное значению измеряемой толщины покрытия, выраженное в заданных с помощью кнопки «UNIT» единицах измерения.

Толщиномеры состоят из электронного блока (преобразователя), выполненного в корпусе из ударопрочного пластика, чувствительного датчика, индикатора, клавиатуры для задания режимов работы и элемента питания.

Общий вид толщиномеров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

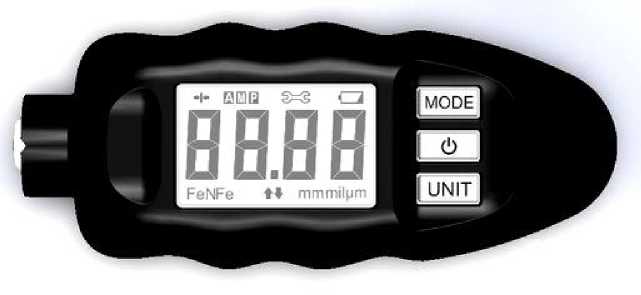

Рисунок 1 - Общий вид средства измерений

Место нанесения маркировочной таблички (шильда)

Место пломбирования (саморазрушающаяся наклейка предприятия-изготовителя)

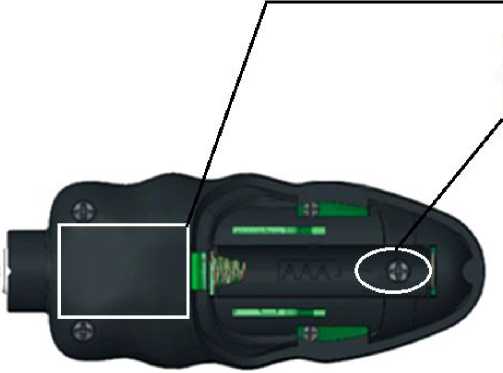

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) толщиномеров по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти и предназначено для управления работой толщиномеров.

Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию без нарушения пломбировки корпуса.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Нормирование метрологических характеристик толщиномеров проведено с учетом того, что ПО является неотъемлемой частью толщиномеров.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

не присвоено

Номер версии (идентификационный номер) ПО

не присвоен

Цифровой идентификатор ПО

1F101804

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений толщины покрытия, мкм

от 10 до 3000

Пределы допускаемой основной абсолютной погрешности измерения толщины покрытия, мкм:

- в диапазоне от 10 до 700 мкм включ.

- в диапазоне св. 700 до 3000 мкм

±(5+0,01-H) ±(10+0,01- H)

Цена единицы младшего разряда, мкм

1

Пределы допускаемой дополнительной абсолютной погрешности измерения толщины покрытия от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 5 °С, мкм

±(0,5+0,005^ H)

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность при температуре, %, не более

- атмосферное давление, кПа

от +15 до +25 80

84,0 до 106,7

Примечание - В таблице приняты следующие обозначения: H - измеренное значение толщины покрытия, мкм.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания, В

1,5 (элемент питания типоразмера ААА)

Ток потребления в режиме измерений, мА, не более

60

Размеры основания, мм, не менее:

- высота

- длина

- ширина

1,0

30,0

42,0

Значение параметра шероховатости поверхности основания Rz по ГОСТ 2789-73, мкм, не более

80

Габаритные размеры, мм, не более:

- высота

- длина

- ширина

106

44

30

Масса (без элемента питания), кг, не более

0,06

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность при температуре, %, не более

- атмосферное давление, кПа

от -25 до +40 80

84,0 до 106,7

Средний срок службы, лет

7

Знак утверждения типа

наносится на корпус толщиномеров методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель цифровой электронные толщины покрытий DPM-816

-

1 шт.

Основа из алюминиевого сплава для настройки

-

1 шт.

Основа из стали для настройки

-

1 шт.

Комплект пластин (мер) толщины покрытия для настройки

-

1 комплект

Руководство по эксплуатации

РЭ-26.51.66-001-167459678-2018

1 экз.

Паспорт

ПС-26.51.66-001 -167459678-2018

1 экз.

Методика поверки

ОЦСМ 052196-2018 МП

1 экз. в один адрес

Поверка

осуществляется по документу ОЦСМ 052196-2018 МП «ГСИ. Измерители цифровые электронные толщины покрытий DPM-816. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 26.11.2018 г.

Основные средства поверки:

- меры толщины покрытий МТ (рег. № 50316-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик толщиномеров с требуемой точностью.

Знак поверки наносится в паспорт при первичной поверке и на свидетельство о поверке при периодической поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ-26.51.66-001-167459678-2018 Измеритель цифровой электронный толщины

покрытий DPM-816. Технические условия

Смотрите также
