Дозиметры индивидуальные ДКГ-РМ1300 (далее - дозиметры) прямопоказывающие, сигнальные предназначены для измерений индивидуального эквивалента дозы НР(10) (далее -

Информация по Госреестру

Основные данные
Номер по Госреестру 74817-19
Наименование Дозиметры индивидуальные
Модель ДКГ-РМ1300
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 17.04.2024
Производитель / Заявитель

ООО "НЕОРАДТЕХ", г.Обнинск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1392
Найдено поверителей 3
Успешных поверок (СИ пригодно) 1379 (99%)
Неуспешных поверок (СИ непригодно) 13 (1%)
Актуальность информации 17.11.2024

Поверители

Скачать

74817-19: Описание типа СИ Скачать 410.1 КБ
74817-19: Методика поверки Скачать 5.2 MБ

Описание типа

Назначение

Дозиметры индивидуальные ДКГ-РМ1300 (далее - дозиметры) прямопоказывающие, сигнальные предназначены для измерений индивидуального эквивалента дозы НР(10) (далее -

ИЭД) и мощности индивидуального эквивалента дозы Н р (10) (далее - МИЭД) непрерывного и импульсного рентгеновского и гамма- излучений (далее - фотонного излучения) и сигнализации о достижении установленных пороговых значений ИЭД и МИЭД.

Описание

Принцип действия дозиметров основан на измерении ИЭД и МИЭД фотонного излучения с помощью встроенного энергокомпенсированного кремниевого полупроводникового детектора (далее - детектора), преобразующего кванты фотонного излучения в электрические импульсы.

Конструктивно дозиметры выполнены в виде моноблока. На передней торцевой части дозиметров расположен жидкокристаллический индикатор (далее - ЖКИ), а на боковых торцевых частях - кнопки управления. С помощью двух кнопок управления осуществляется управление режимами работы дозиметров.

Обработку электрических сигналов, поступающих с детектора, управление ЖКИ, обслуживание кнопок управления, управление звуковой, световой и вибрационной сигнализацией осуществляет встроенный микроконтроллер дозиметров. Алгоритм работы дозиметров обеспечивает непрерывность процесса измерений, статистическую обработку результатов измерений, быструю адаптацию к изменению интенсивности излучения (установление времени измерений в обратной зависимости от интенсивности излучений) и оперативное представление ИЭД и МИЭД на ЖКИ.

В дозиметрах есть внутренняя энергонезависимая память, в которую производится автоматическая запись результатов измерений ИЭД и МИЭД (не менее чем 10 000 событий с интервалом от 10 с). Указанная запись может быть считана с помощью считывателя персонального СДП-1300 подключенного к персональному компьютеру (далее - ПК). СДП-1300 подключенный к ПК, так же выполняет функцию зарядного устройства элемента питания дозиметров, в случае, когда в дозиметрах установлен перезаряжаемый элемент питания.

Дозиметр может эксплуатироваться как автономно, так и в составе автоматизированных систем индивидуального дозиметрического контроля (далее - АСИДК).

Для обмена информацией с ПК и устройствами АСИДК в дозиметрах предусмотрен USB интерфейс (посредством герметично установленной контактной группы на корпусе и RF-интерфейс).

Информация с дозиметра считывается с помощью специальных устройств: считывателя дозиметров персонального СДП-1300 (с USB интерфейсом), считывателя дозиметров СД-1300 (с RF-интерфейсом), считывателя дозиметров сетевого СДС-1300 (с USB или RF-интерфейсом).

Считыватель дозиметров сетевой СДС-1300 эксплуатируется совместно с кассетницей (кассетницами) для индивидуальных дозиметров КИД-1300 (далее - кассетница КИД-1300, см. таблица 3).

Считыватель дозиметров сетевой СДС-1300 и кассетница КИД-1300 в зависимости от исполнения используют USB или RF-интерфейс. Кассетница КИД-1300 в каждом исполнении конструктивно совмещена с зарядным устройством и предназначена для зарядки элемента питания дозиметров.

Питание дозиметров осуществляется от встроенного элемента питания типоразмером ААА.

Дозиметры выпускаются в двух исполнениях, отличающихся интерфейсом для обмена информации с ПК:

- ДКГ-РМ1300 с RF и USB;

- ДКГ-РМ1300-01 с USB.

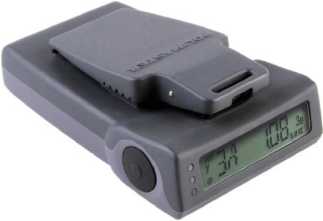

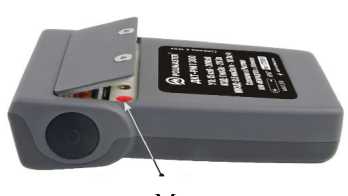

Общий вид дозиметров с указанием мест пломбирования представлен на рисунке 1.

Место пломбирования

Рисунок 1- Общий вид дозиметров

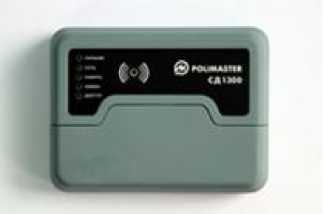

Общий вид считывателей дозиметров представлен на рисунке 2, кассетнцы КИД-1300 на рисунке 3.

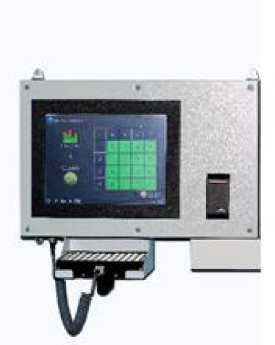

Считыватель дозиметров сетевой СДС-1300

Считыватель дозиметров СД-    Считыватель дозиметров

1300                           персональный СДП-1300

Рисунок 2 - Общий вид считывателей

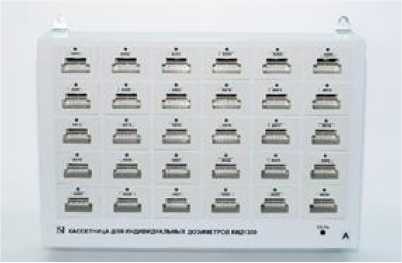

Кассетница КИД-1300

Рисунок 3 - Общий вид кассетницы КИД-1300

Программное обеспечение

Программное обеспечение (далее - ПО) дозиметров встроенное и прикладное.

Метрологически значимая часть встроенного ПО дозиметра размещена в энергонезависимой памяти и записана производителем. Встроенное ПО предназначено для расчета и вывода на дисплей измеренных значений МИЭД и ИЭД, записи данных в память дозиметров и передачи данных, хранящихся в памяти дозиметров, на ПК. Конструкция и пломбирование дозиметров исключают возможность несанкционированного влияния на ПО и измерительную информацию. Целостность встроенного ПО определяется целостностью пломбы.

Прикладное ПО «Конфигуратор», вид и состав прикладного ПО определятся типом считывателя и заказом. Поставляемое ПО «Конфигуратор» предназначено для записи данных в дозиметры и считывания информации с внутренней энергонезависимой памяти дозиметров, в которую производится автоматическая запись результатов измерений ИЭД и МИЭД

Защита  встроенного  ПО от  непреднамеренных  и  преднамеренных  изменений

соответствует уровню «высокий» по Р 50.2.077-2014.

Защита  прикладного ПО от  непреднамеренных  и  преднамеренных  изменений

соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

5.X.Y*

Цифровой идентификатор ПО (MD5)

-

Алгоритм вычисления идентификатора ПО

-

* Х от 0 до 99, Y от 0 до 99. Актуальный номер версии ПО вносятся в паспорт при выпуске из производства.

Идентификационные данные прикладного ПО представлены в таблице 2.

Таблица 2 - Идентификационные данные прикладного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Конфигуратор

Номер версии (идентификационный номер) ПО

1.4.X.Y*

Цифровой идентификатор ПО (MD5)

d9c90010372483c948c9290f91a37e44

Алгоритм вычисления идентификатора ПО

-

* Х от 0 до 99, Y от 0 до 99. Актуальный номер версии и идентификационные данные ПО вносятся в эксплуатационную документацию при выпуске из производства. Цифровой идентификатор указан для версии 1.4.0.0.

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний МИЭД непрерывного фотонного излучения, мкЗв/ч

от 0,01 до 2,0-107

Диапазон измерений МИЭД непрерывного фотонного излучения, мкЗв/ч

от 0,5 до 1Д107

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений МИЭД непрерывного фотонного излучения, %

± (15 + K / Н р (10)

где К - коэффициент, равный 15 мкЗв/ч; Н р (10) - измеренное значение МИЭД, мкЗв/ч'

Диапазон показаний средней МИЭД импульсного фотонного излучения, мкЗв/ч

от 1 до 2,0-107

Диапазон измерения средней МИЭД импульсного фотонного излучения при длительности импульса более 10 нс, мкЗв/ч

от 1-104 до 1,0-107

Пределы допускаемой основной относительной погрешности измерений средней МИЭД импульсного фотонного излучения при длительности импульса более 10 нс, %

±15

Диапазон установки порогового уровня МИЭД, мкЗв/ч

от 1,0 до 2,0-107

Дискретность установки порогового уровня МИЭД, мкЗв/ч

1

Диапазон показаний ИЭД, мкЗв

от 0,01 до 2,0-107

Диапазон измерения ИЭД непрерывного и импульсного фотонного излучения, мкЗв

от 1,0 до 2,0-107

Пределы допускаемой основной относительной погрешности измерения ИЭД непрерывного и импульсного фотонного излучения, %

±15

Диапазон установки и контроля пороговых уровней ИЭД, мкЗв

от 1,0 до 2,0-107

Дискретность установки пороговых уровней ИЭД, мкЗв

1

Дискретность показаний времени накопления ИЭД, мин

1

Пределы     допускаемой     дополнительной

относительной погрешности измерения МИЭД, ИЭД, %:

- при изменении температуры окружающего воздуха -20 до +15°С и от +25 до +50°С

±10

- при изменении относительной влажности воздуха от 80 до 95 % при температуре окружающего воздуха 40 °C

±5

- при изменении напряжения питания от номинального 1,3 или 1,5 В значения до крайних значений напряжения питания (от 1,2 до 1,6 В)

±10

- при воздействии магнитных полей промышленной частоты

±5

-     при     воздействии     радиочастотных

электромагнитных полей

±10

Диапазон регистрируемых энергий фотонного излучения, МэВ

от 0,015 до 20,0

Наименование характеристики

Значение

Энергетическая зависимость дозиметров в режиме измерения МИЭД и ИЭД относительно энергии гамма-излучения 0,662 МэВ радионуклида 137Cs, %:

- в диапазоне энергий от 0,015 до 7 МэВ включ.

- в диапазоне энергий св. 7 до 20 МэВ включ.

±15

±40

Анизотропия чувствительности в диапазоне углов от -60 до +60о (от -75 до +75о) в вертикальной плоскости относительно основного направления излучения, %:

- для энергий 241Am 59,5 кэВ

±30 (±50)

- для энергий 13/Cs 662 кэВ

±20 (±20)

- для энергий 60Со 1250 кэВ

±15 (±15)

Анизотропия чувствительности в диапазоне углов в диапазоне углов от -60 до +60о (от -75 до +75о) в горизонтальной     плоскости     относительно

основного направления излучения, %:

- для энергий 241Am 59,5 кэВ

±30 (±50)

- для энергий 13/Cs 662 кэВ

±15 (±20)

- для энергий 60Со 1250 кэВ

±10 (±15)

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Радиационная стойкость, Гр, не менее

100

Рабочие условия эксплуатации:

- диапазон температур окружающего воздуха, ° С

от -20 до +50

- относительная влажность воздуха при температуре окружающего воздуха +40 ° С, %, не более

95

- атмосферное давление, кПа

от 84 до 106,7

Нормальные условия эксплуатации:

- диапазон температур окружающего воздуха, ° С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Напряжение питание дозиметров при использовании гальванического элемента питания типа ААА или NiMH аккумулятора, В

от 1,2 до 1,6

Габаритные размеры (Длина^ШиринахВысота), мм, не более: - дозиметра без клипсы

- считывателя СДС-1300

- считывателя СДП-1300

- считывателя СД-1300

- кассетницы КИД-1300

85x56x20 600x400x125

80x40x40 120x90x35 600x400x125

Масса, кг, не более: - дозиметра без клипсы - считывателя СДС-1300 - считывателя СДП-1300 - считывателя СД-1300 - кассетницы КИД-1300

0,084 16 0,060 0,125

10

Время установления рабочего режима, с, не более

15

Наименование характеристики

Значение

Потребляемая мощность, Вт, не более:

- без сигнализации

- при включенной звуковой, световой и вибрационной сигнализациями

1,0-10’2

3,0-10’2

Время непрерывной работы, ч, не менее

24

Средний срок службы, лет, не менее

10

Наработка на отказ, ч, не менее

20000

Знак утверждения типа

наносится на титульный лист паспорта НДРП.412113.001ПС типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Дозиметр индивидуальный ДКГ-РМ1300 1)

НДРП.412113.001

1 шт.

Дозиметр индивидуальный ДКГ-РМ1300-011)

НДРП.412113.001-01

1 шт.

Дозиметр индивидуальный ДКГ-РМ1300. Руководство по эксплуатации 2)

НДРП.412113.001РЭ

1 шт.

Считыватель дозиметров персональный СДП-1300 3)

НДРП.424311.001

1 шт.

Считыватель дозиметров СД-1300 3)

НДРП.412113.001

1 шт.

Считыватель дозиметров сетевой СДС-1300 3)

НДРП.424313.001

1 шт.

Кассетница для индивидуальных дозиметров КИД-1300 4)

ТНЯИ.321546.001

1шт.

Комплект запасных частей, инструмента и принадлежностей 5)

НДРП.412113.001ЗИ

1 шт.

Упаковка

НДРП.******.001УП

1 шт.

Паспорт

НДРП.412113.001ПС

1 шт.

Электронный носитель (Прикладное ПО «Конфигуратор»,

Руководство пользователя «РМ1300

Конфигуратор») 1)

НДРП.412113.001ПО

1 шт.

Элемент питания

НДРП.412113.001П

1 шт.

Шнурок 1)

НДРП.412113.003ШН

1 шт.

1) В зависимости от заказа.

2) Руководство по эксплуатации поставляется в одном экземпляре при отгрузке нескольких изделий одному потребителю (на 50 дозиметров - одно руководство по эксплуатации).

3) Исполнение и поставка по отдельному заказу.

4) Исполнение, количество определяется отдельным заказом.

5) Поставляется один комплект на 50 дозиметров или по отдельному заказу.

Поверка

осуществляется по документу раздел 5 НДРП.412113.001РЭ «Руководство по эксплуатации

«Дозиметр индивидуальный ДКГ-РМ1300», утвержденному ФГУП «ВНИИФТРИ» 15 июля 2018 г.

Основные средства поверки:

- рабочий эталон 2-го разряда по ГОСТ 8.070-2014 «ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений», диапазон измерений МИЭД от 1,0 мкЗв/ч до 10 Зв/ч. Пределы допускаемой относительной погрешности ±6 %;

- секундомер электронный, диапазон измерений от 0 до 9 ч 59 мин, пределы допускаемой основной абсолютной погрешности измерения в режиме секундомера в нормальных условиях эксплуатации от +15 до +25 °С ± (9,6-10’6-Тх+0,01) с, где Тх - значение измеренного интервала времени.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дозиметров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

НРДП.41213.001ТУ Дозиметр индивидуальный ДКГ-РМ1300. Технические условия
