Система информационно-измерительная Теплообменник-11
Номер в ГРСИ РФ: | 74820-19 |
---|---|
Производитель / заявитель: | ОАО ПКО "Теплообменник", г.Нижний Новгород |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Система информационно-измерительная «Теплообменник-11» (далее - система) предназначена для измерений напряжения и силы постоянного тока с выходов датчиков контролируемых параметров, регистрации и отображения на основе результатов измерений расчетных значений контролируемых параметров.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 74820-19 |
Наименование | Система информационно-измерительная |
Модель | Теплообменник-11 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | зав.№ 11 |
Производитель / Заявитель
АО ПКО "Теплообменник", г.Нижний Новгород
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 2 |
Найдено поверителей | 1 |
Успешных поверок (СИ пригодно) | 2 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 21.07.2024 |
Поверители
Скачать
74820-19: Описание типа СИ | Скачать | 416.8 КБ | |
74820-19: Методика поверки | Скачать | 2.5 MБ |
Описание типа
Назначение
Система информационно-измерительная «Теплообменник-11» (далее - система) предназначена для измерений напряжения и силы постоянного тока с выходов датчиков контролируемых параметров, регистрации и отображения на основе результатов измерений расчетных значений контролируемых параметров.
Описание
Принцип действия системы основан на усилении и преобразовании электрических сигналов, поступающих от внешних датчиков контролируемых параметров (далее - датчиков), в цифровой код, последующей обработки измерительной информации, документировании и визуализации результатов контроля на мониторе оператора.
Конструктивно система состоит из ПЭВМ оператора и шкафа, имеющего в верхней части разъемные соединения для подключения ПЭВМ оператора и датчиков. В шкафу посредством коммутационных устройств и модулей типа NI 9217, NI 9215, NI 9208 (далее -модули), установленных в шасси типа CompactDAQ-9188, функционально сформированы измерительные каналы (ИК) для измерений напряжения и силы постоянного тока. При измерении напряжения постоянного тока сигналы с выходов датчиков в начале усиливаются в 4-х канальном модуле типа NI 9217, а затем передаются в 4-х канальный 16-ти разрядный модуль типа NI 9215 для цифрового преобразования. При измерении силы постоянного тока сигналы с выходов датчиков непосредственно преобразуются с помощью двух 16-ти канальных 24-ти разрядных модулей типа NI 9208 в цифровой код.
Общий вид составных частей системы и место нанесения знака утверждения типа представлены на рисунке 1. Пломбировка системы не предусмотрена. Дверь шкафа имеет замки, обеспечивающие ограничение доступа в него.
![](/images/ot/19//74820-19-2.jpg)
ПЭВМ оператора
![](/images/ot/19//74820-19-3.jpg)

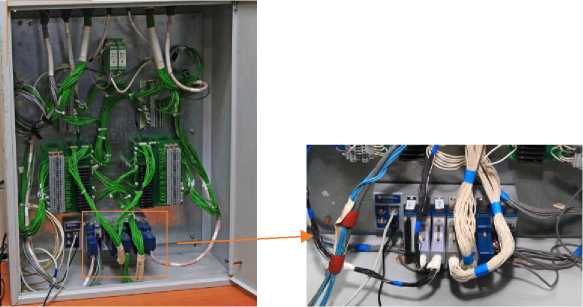

Шкаф Вид шасси с модулями
Место нанесения знака утверждения типа
![](/images/ot/19//74820-19-4.jpg)
![](/images/ot/19//74820-19-5.jpg)

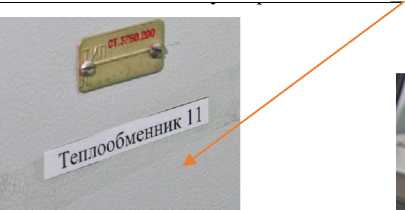

Вид части боковой панели шкафа

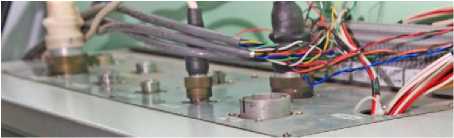

Вид разъемных соединений на верхней панели шкафа
Программное обеспечение
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО), метрологически значимая часть которого путем аппаратных и программных средств защищена от непреднамеренных и преднамеренных изменений. СПО имеет идентификационные данные, представленные в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DAQ.EXE |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО |
4AF6F8BE |
Алгоритм вычисления идентификатора ПО |
CRC32 |
Уровень защиты СПО от непреднамеренных и преднамеренных изменений «Высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Количество ИК |
Диапазон измерений напряжения постоянного тока, В |
±10 |
32 |
Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений напряжения постоянного тока, % |
±0,1 | |
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
4 |
Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
Максимальная потребляемая мощность, В •А, не более |
500 |
Г абаритные размеры шкафа системы (длина х ширина х глубина), мм, не более: |
650 х1000 х 250 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на боковую панель шкафа под шильдиком названия системы в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Система информационно-измерительная «Теплообменник-11» зав. № 11 в составе: - ПЭВМ оператора типа ноутбук; - шкафа с коммутационными устройствами и модулями типа NI 9217, NI 9215, NI 9208, установленными в шасси типа CompactDAQ-9188. |
- |
1шт. |
Руководство по эксплуатации |
ТО-11-2018 РЭ |
1 зкз. |
Паспорт |
ТО-11-2018 ПС |
1 зкз. |
Методика поверки |
ТО-11-2018 МП |
1 зкз. |
Поверка
осуществляется по документу ТО-11-2018 МП «ГСИ. Система информационно-измерительная «Теплообменник-11». Методика поверки», утвержденному ООО «КИА» 17.12.2018 г.
Основное средство поверки:
- калибратор многофункциональный Calibro 140 (регистрационный номер в Федеральном информационном фонде 39949-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8. 022-91 ГСИ. Государственный первичный и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А
