Измерители параметров аккумуляторных батарей TORKEL (далее по тексту -измерители) предназначены для контроля состояния аккумуляторных батарей путем измерений напряжения и силы постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 74836-19
Наименование Измерители параметров аккумуляторных батарей
Модель TORKEL
Страна-производитель ШВЕЦИЯ
Срок свидетельства (Или заводской номер) 23.04.2024
Производитель / Заявитель

Фирма "Megger Sweden AB", Швеция

ШВЕЦИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 16
Найдено поверителей 6
Успешных поверок (СИ пригодно) 16 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 27.03.2024

Поверители

Скачать

74836-19: Описание типа СИ Скачать 416.8 КБ
74836-19: Методика поверки Скачать 4.4 MБ

Описание типа

Назначение

Измерители параметров аккумуляторных батарей TORKEL (далее по тексту -измерители) предназначены для контроля состояния аккумуляторных батарей путем измерений напряжения и силы постоянного тока.

Описание

Область применения измерителей - проверка состояния аккумуляторных батарей с помощью проведения теста разряда под резистивной нагрузкой, контроля напряжения батареи, измерения внутреннего сопротивления.

Измерители представляют собой управляемые нагрузки для аккумуляторных батарей. Принцип их действия заключается в формировании различных режимов нагрузок: постоянный ток разряда, постоянная мощность разряда, постоянное сопротивление нагрузки или использование задаваемого оператором профиля испытаний (ручной режим). При этом входные аналоговые сигналы напряжения и силы тока преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений на жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены в памяти прибора или переданы на внешний компьютер и обработаны с помощью внешнего ПО «TORKEL Viewer».

Измерители позволяют проводить измерения параметров батарей без отсоединения их от потребителей. Тест разряда прекращается по условиям истечения заданного времени или достижения заданного напряжения. По результатам разряда вычисляется емкость аккумуляторных батарей.

Вместе с опциональными дополнительными измерителями параметров аккумуляторных батарей BVM (рег. № 52734-13) измерители TORKEL образуют законченную автономную систему мониторинга аккумуляторов с большим числом отдельных ячеек или банок.

Управление измерителями осуществляется оператором через систему меню.

Основные узлы измерителей: модуль нагрузки (разрядного тока), микропроцессор, запоминающее устройство, устройство управления, схема интерфейсов, блок питания, ЖК-дисплей.

Измерители TORKEL выпускаются в виде трех модификаций: TORKEL 910, TORKEL 930, TORKEL 950. Модификации имеют одинаковый принцип действия и отличаются между собой рабочими напряжениями, создаваемыми токами нагрузки и сервисными функциями.

Для увеличения мощности нагрузки измерители TORKEL могут соединяться параллельно. Также для увеличения нагрузочной способности, превышающей возможности измерителей TORKEL, параллельно их выходам могут подключаться модули нагрузок аккумуляторных батарей TXL. При этом измерители TORKEL обеспечивает контроль процесса разряда путем измерений тока разряда с помощью токовых клещей, а модули серии TXL задают необходимую нагрузку в течение теста. Количество модулей TXL, которые могут использоваться с измерителями TORKEL, не ограничено. Единственным ограничением является максимальный ток, который может быть измерен токовыми клещами измерителей TORKEL.

Модули нагрузок TXL выпускаются в виде модификаций TXL 830, TXL 850, TXL 865, TXL 870, TXL 890. Модификации отличаются между собой мощностью нагрузки.

Измерители TORKEL и модули нагрузок TXL снабжены защитой от перегрева и перегрузки.

Конструктивно измерители TORKEL и модули нагрузок TXL выполнены в металлических корпусах с ручками для переноски. Все органы управления и индикации размещены на лицевых панелях. На боковой панели измерителей TORKEL расположены разъемы для подключения аккумуляторной батареи, разъем сети питания, клемма заземления и вентиляторы охлаждения.

Для связи с персональным компьютером измерители имеют интерфейс USB.

Общий вид средств измерений представлен на рисунках 1 - 2.

Пломбирование измерителей параметров аккумуляторных батарей TORKEL не предусмотрено.

Знак поверки наносится на лицевую панель корпуса прибора.

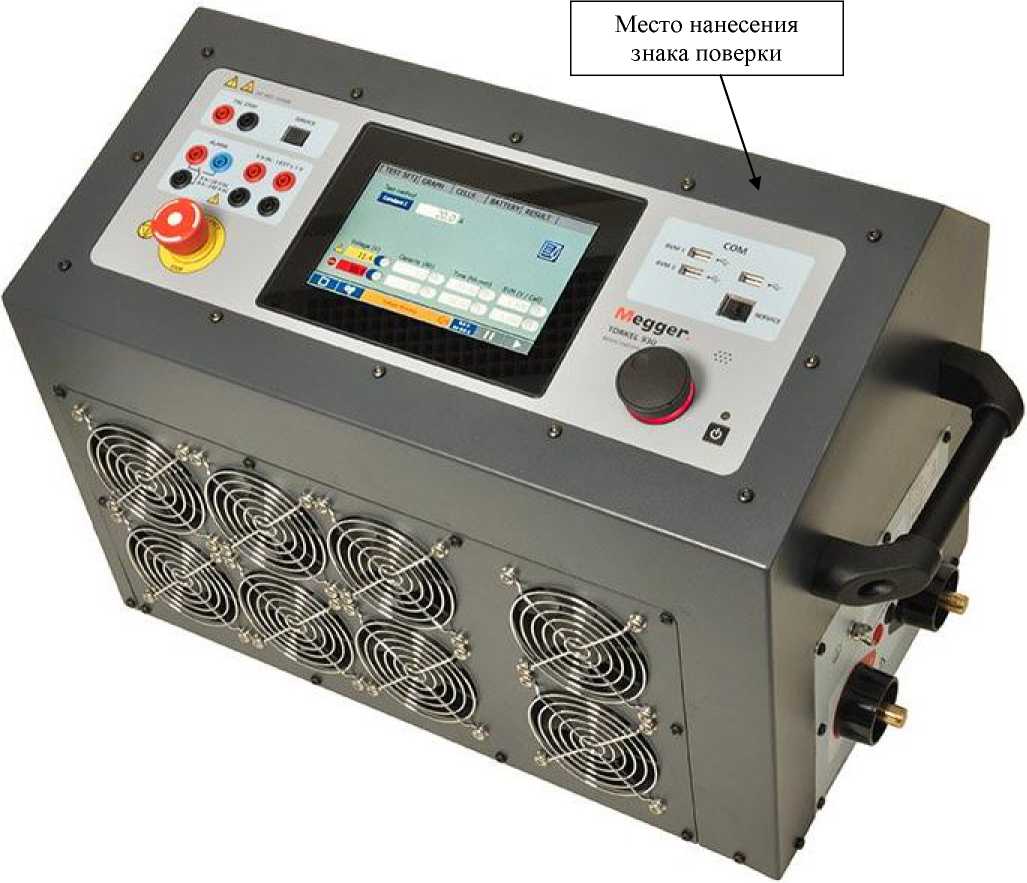

Рисунок 1 - Общий вид измерителей параметров аккумуляторных батарей TORKEL 930

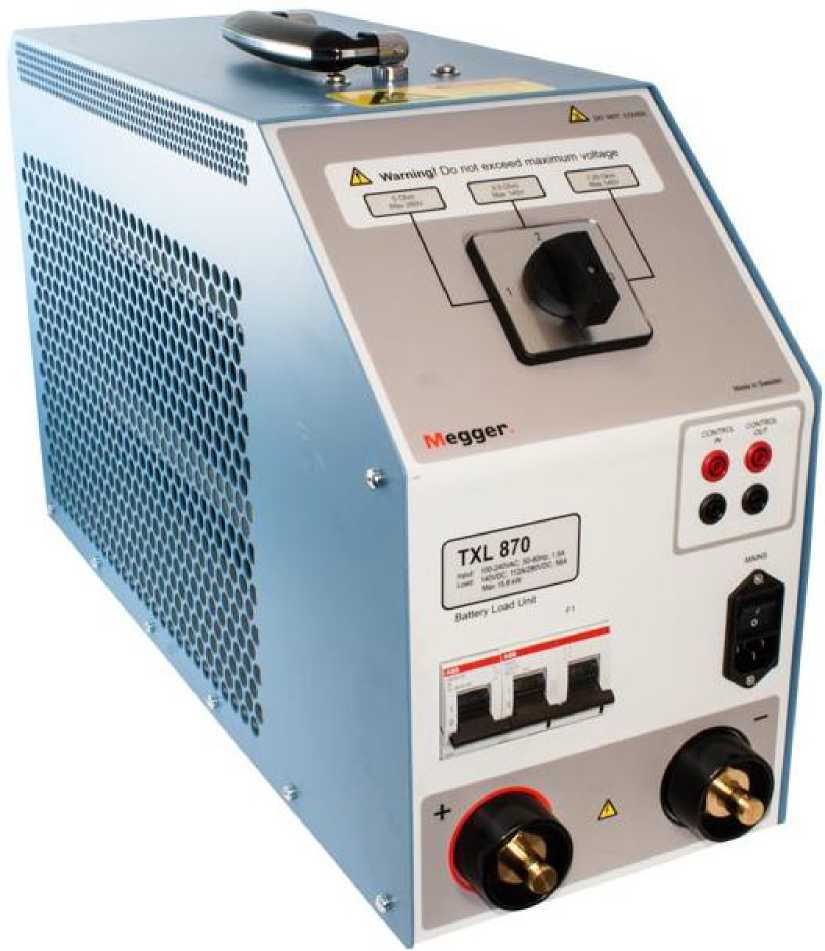

Рисунок 2 - Общий вид модулей нагрузок аккумуляторных батарей TXL 870

Программное обеспечение

Измерители работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора измерителей предприятием-изготовителем и недоступно для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

_

Номер версии (идентификационный номер ПО)

Не ниже 1.0.0000.0000

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 2 - Метрологические характеристики измерителей TORKEL

Наименование характеристики

Значение

TORKEL 910

TORKEL 930

TORKEL 950

Номинальное напряжение аккумуляторной батареи, В

от 7,5 до 300

от 7,5 до 500

Диапазон измерений напряжения постоянного тока, В

от 0 до 300

от 0 до 500

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В

±(0,005-U+0,1)

Пределы допускаемой дополнительной абсолютной     погрешности     измерений

напряжения постоянного тока от изменения температуры окружающего воздуха в рабочем диапазоне измерений, на каждые 10 °С, В

±0,002-U

Ток нагрузки измерителя, А

от 0 до 110

от 0 до 220

Диапазон измерений силы постоянного тока, А

от 0 до 110

от 0 до 220

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А

±(0,005-1+0,2)

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока от изменения температуры окружающего воздуха в рабочем диапазоне измерений, на каждые 10 °С, А

±0,002-1

Примечания

U - измеренное значение напряжения постоянного тока, В;

I - измеренное значение силы постоянного тока, А

Таблица 3 - Технические характеристики модулей нагрузок TXL

Модификация

Значение характеристики

Максимальное входное напряжение постоянного тока, В

Ток нагрузки, А

Мощность, кВт

TXL 830

28

300

8,3

TXL 850

56

300

16,4

TXL 865

260 1)

117

25,5

TXL 870

280 2)

112

15,8

TXL 890

480 3)

62

15,4

Примечания

1) - ток нагрузки 98 А;

2) - ток нагрузки 56 А;

3) - ток нагрузки 32 А

Таблица 4 - Основные технические характеристики измерителей TORKEL

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 100 до 240 50/60

Продолжение таблицы 4

Наименование характеристики

Значение

Габаритные размеры, мм, (длинахширинахвысота)

519x315x375

Масса, кг

19,5

Нормальные условия измерений:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от +20 до +30

80

Рабочие условия измерений:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от 0 до +50

95 без конденсации

Таблица 5 - Основные технические характеристики модулей нагрузок TXL

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 100 до 240 50/60

Габаритные размеры, мм, (длинахширинахвысота)

600x210x353

Масса, кг

13

Нормальные условия измерений:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от +20 до +30

80

Рабочие условия измерений:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от 0 до +40

95 без конденсации

Знак утверждения типа

наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель параметров аккумуляторных батарей TORKEL (модификация по заказу)

_

1 шт.

Кабели измерительные

GA-00550 1) или

GA-09550 2)

2 шт.

Кабели измерительные

GA-00210 3)

2 шт.

Кабели измерительные

GA-00552 3)

2 шт.

Кабели измерительные

GA-09552 3)

2 шт.

Клещи токовые 1000 А

XA-12991 3)

1 шт.

Измеритель параметров аккумуляторных батарей

BVM 3)

До 240 шт.

Программное обеспечение на CD-диске

TORKEL Viewer 2)

1 шт.

Руководство по эксплуатации

_

1 экз.

Методика поверки

МП 206.1-002-2019

1 экз.

Примечание

1) - для модификации TORKEL 910;

2) - для модификаций TORKEL 930, TORKEL 950;

3) ....

- опция

Поверка

осуществляется по документу МП 206.1-002-2019 «Измерители параметров аккумуляторных батарей TORKEL. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.01.2019 г.

Основные средства поверки: калибратор универсальный 9100 (регистрационный № 25985-09); вольтметр универсальный В7-78/1 (регистрационный № 52147-12); шунт токовый АКИП-7501 (регистрационный № 49121-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ Р 53165-2008 Батареи аккумуляторные свинцовые стартерные для автотракторной техники. Общие технические условия
