Газоанализаторы кислорода торговой марки “Fer Strumenti” НT300

Номер в ГРСИ РФ: 74839-19
Категория: Газоанализаторы
Производитель / заявитель: Фирма "Fer Strumenti S.r.l.", Италия
Скачать
74839-19: Описание типа СИ Скачать 369.3 КБ
74839-19: Методика поверки Скачать 4 MБ
Заказать
Поставщик: ООО ТК «Олдис»
Газоанализаторы кислорода торговой марки “Fer Strumenti” НT300 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Газоанализаторы кислорода торговой марки “Fer Strumenti”, модель НТ300 (далее - газоанализаторы) предназначены для измерений концентрации кислорода в промышленных выбросах.

Информация по Госреестру

Основные данные
Номер по Госреестру 74839-19
Наименование Газоанализаторы кислорода торговой марки “Fer Strumenti”
Модель НT300
Страна-производитель ИТАЛИЯ
Срок свидетельства (Или заводской номер) 23.04.2024
Производитель / Заявитель

Фирма "Fer Strumenti S.r.l.", Италия

ИТАЛИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74839-19: Описание типа СИ Скачать 369.3 КБ
74839-19: Методика поверки Скачать 4 MБ

Описание типа

Назначение

Газоанализаторы кислорода торговой марки “Fer Strumenti”, модель НТ300 (далее - газоанализаторы) предназначены для измерений концентрации кислорода в промышленных выбросах.

Описание

Газоанализаторы представляют собой стационарные автоматизированные приборы непрерывного действия, состоящие из электронного блока и измерительного зонда, соединенного с ним при помощи кабеля. Зонд состоит из датчика, изготовленного из оксида циркония, и термопары. Датчик обеспечивает измерение объемной доли кислорода при различной температуре. Блок электроники имеет микропроцессор, который осуществляет обработку результатов измерений и выводит их на встроенный дисплей.

Принцип действия газоанализатора основан на том, что при температуре сенсора 500°C, диоксид циркония становится проводником ионов кислорода, что приводит к тому, что между электродами, расположенными на внешних поверхностях диоксид-циркониевого сенсора, возникает напряжение, величина которого зависит от соответствующих парциальных давлений кислорода образца и эталонного газа (воздуха).

Выходными сигналами газоанализатора являются:

- показания светодиодного цифрового дисплея (для каждого газа);

- унифицированный аналоговый выходной сигнал от 4 до 20 мА;

- цифровой RS-485.

В нешний вид газоанализаторов приведен на рисунке 1. Опломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.

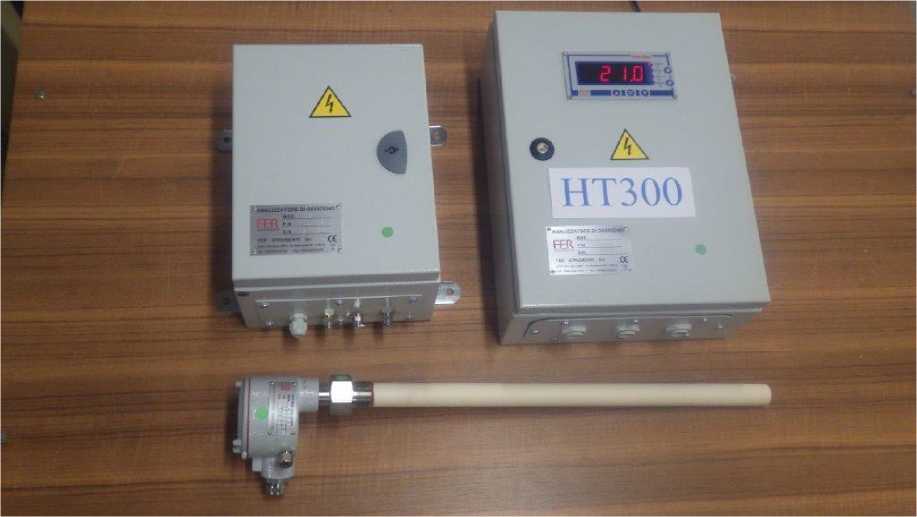

Рисунок 1 - Внешний вид газоанализаторов кислорода торговой марки “Fer Strumenti”, модель НТ300

Программное обеспечение

Газоанализаторы оснащены встроенным метрологически значимым программным обеспечением, предназначенным для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

- обработку измерительной информации;

- диагностику аппаратной части газоанализатора;

- проведение настройки газоанализатора;

- формирование унифицированного аналогового выходного сигнала.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PRO-OXY

Номер версии (идентификационный номер) ПО, не ниже

2.0C.

Цифровой идентификатор ПО

-

Алгоритм расчета цифрового идентификатора ПО

-

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики газоанализаторов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Диапазон измерений концентрации кислорода, % об. доли

от 0 до 26

Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности измерений концентрации кислорода, %

±2

Дополнительная погрешность от влияния внешних факторов не должна превышать, (в долях от допускаемой основной погрешности):

- при изменении температуры окружающей среды в диапазонах: от -10 до +15 о С включ., и св. +25 до +50 оС, на каждые 10 о С

- при изменении относительной влажности в диапазоне от 20 до 90 %

±0,5

±0,5

Время установления показаний, с, не более

30

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Единица наименьшего разряда дисплея при выводе показаний, % об. доли

0,1

Таблица 3 - Технические характеристики газоанализаторов

Наименование характеристики

Значение

Потребляемая мощность, Вт, не более

350

Продолжение таблицы 3

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 110 до 230

Габаритные размеры, мм, не более:

- блок электроники (длинахширинахвысота)

- зонд (длинахдиаметр)

250x400x500 650x28

Масса, кг, не более

18

Время прогрева газоанализатора, мин, не более

20

Степень защиты по ГОСТ 14254-2015

IP66

Температура анализируемого газа, оС

от +500 до +1600

Рабочие условия эксплуатации преобразователей:

- температура окружающего воздуха, оС

- атмосферное давление, кПа

- относительная влажность окружающего воздуха (без конденсации влаги), %

от -10 до +50

от 90 до 110

от 0 до 90

Средний срок службы газоанализаторов, лет, не менее

10

Средняя наработка на отказ газоанализаторов, ч, не менее

30000

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор кислорода торговой марки “Fer Strumenti”, модель HT300

-

1 шт.

Упаковка

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-078/12-2018

1 экз.

Поверка

осуществляется по документу МП-078/12-2018 «Газоанализаторы кислорода торговой марки

“Fer     Strumenti”,     модель     HT300.     Методика     поверки»,     утвержденному

ООО «ПРОММАШ ТЕСТ» 24 декабря 2018 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси в баллонах под давлением 10706-2015;

- рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 (регистрационный номер 65151-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Приказ Росстандарта № 2664 от 14.12.2018 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Техническая документация фирмы- изготовителя «Fer Strumenti s.r.l.» Италия
