Системы томографические phoenix
| Номер в ГРСИ РФ: | 74841-19 |
|---|---|
| Производитель / заявитель: | Фирма "GE Inspection Technologies GmbH", Германия |
Системы томографические phoenix (далее - системы) предназначены для измерений геометрических параметров изделий сложной формы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74841-19 |
| Наименование | Системы томографические |
| Модель | phoenix |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 23.04.2024 |
Производитель / Заявитель
Фирма "GE Sensing & Inspection Technologies GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74841-19: Описание типа СИ | Скачать | 1.4 MБ | |
| 74841-19: Методика поверки МП 2512-0009-2018 | Скачать | 2.5 MБ |
Описание типа
Назначение
Системы томографические phoenix (далее - системы) предназначены для измерений геометрических параметров изделий сложной формы.
Описание
Принцип действия систем основан на прохождении рентгеновского излучения сквозь изделие, при этом на детекторе образуется его проекция, детектор регистрирует и считывает текущие проекции и производит их набор при повороте изделия на 3600. При помощи программного обеспечения, используя полученный набор данных, выполняется реконструкция изделия. При наложении срезов друг на друга получают трёхмерную модель изделия с его внешней и внутренней структурой и геометрией.
Конструктивно системы состоят из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения во внешнюю среду, источника рентгеновского излучения (рентгеновская трубка), генератора высокого напряжения, детектора, манипулятора для установки и перемещения измеряемого изделия.
Системы выпускаются в следующих моделях vltomelx m 240, vltomelx m 300, phoenix vltomelx c 450, phoenix vltomelx L 240, phoenix vltomelx L 300, phoenix vltomelx L 450, nanotom m. Модели отличаются диапазонами показаний и пределами допускаемой абсолютной погрешности измерений линейных размеров, габаритными размерами, толщиной защитного свинцового корпуса. Системы моделей vltomelx m 240, vltomelx m 300, vltomelx L 240, vltomelx L 300, vltomelx L 450 могут комплектоваться дополнительным источником рентгеновского излучения.
В комплект поставки систем входит мера калибровочная для настройки и калибровки системы.
Общий вид систем представлен на рисунке 1.
а)
б)
nonotom
в)
г)

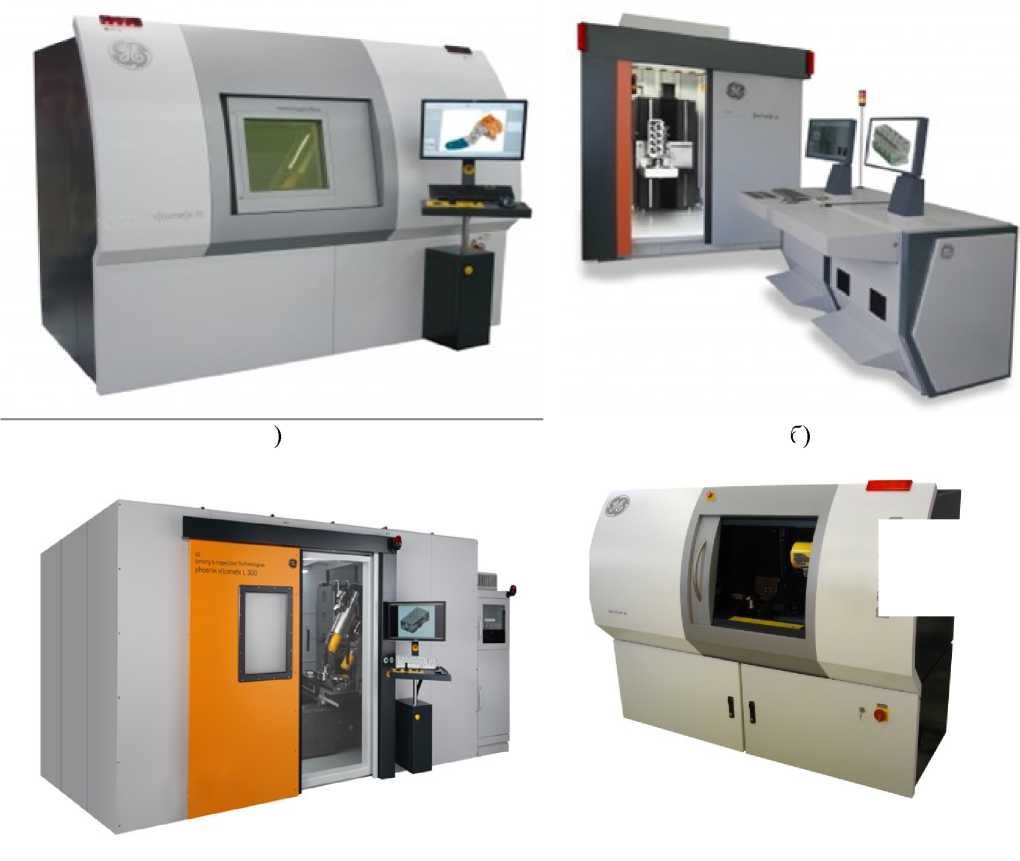

а) vltomelx m 240, vltomelx m 300, б) vltomelx с 450, в) vltomelx L 240, vltomelx L 300, vltomelx L 450, г) nanotom m
Рисунок 1 - Общий вид средства измерений
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

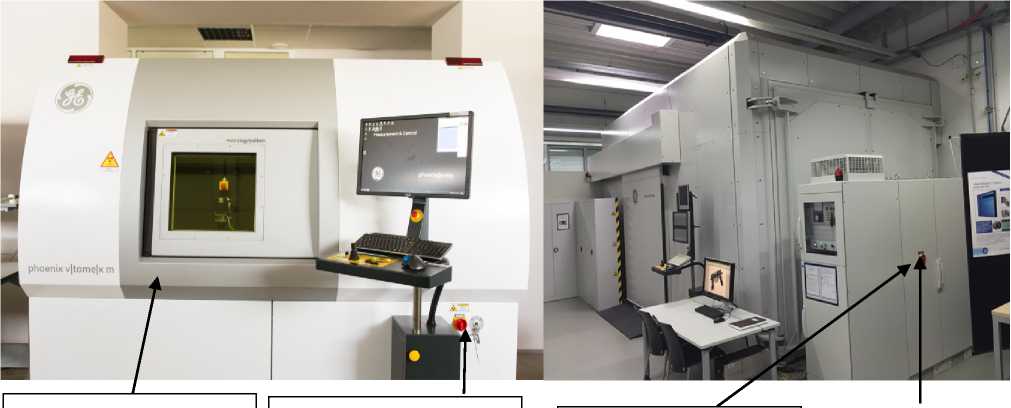

Место нанесения
Место пломбировки
знака поверки
Место нанесения знака поверки
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Системы имеют программные обеспечения (далее - ПО) datoslx и VGStudio MAX. Встроенное ПО datoslx предназначено для управления системой и создания трёхмерной модели изделия и имеет модульную структуру, автономное ПО VGStudio MAX предназначено для передачи, обработки, регистрации данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
datos^ |
VGStudio MAX |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.4 |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
vltomelx |
nanotom m | ||||||
|
m 240 |
m 300 |
с 450 |
L 240 |
L 300 |
L 450 | ||
|
Диапазон измерений линейных размеров, мм |
от 1 до 200 | ||||||
|
Верхний предел показаний линейных размеров, мм - высота - диаметр |
400 420 |
1000 500 |
600 900 |
1000 1300 |
250 240 | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
±(4+L/100)* |
±(20+L/100) |
±(4+L/100) | ||||
|
Наименование характеристики |
Значение | ||||||
|
vltomelx |
nanotom m | ||||||
|
m 240 |
m 300 |
с 450 |
L 240 |
L 300 |
L 450 | ||
|
Дискретность отсчета, мкм |
0,1 | ||||||
|
* L - измеряемая длина, мм | |||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
vltomelx |
nanotom m | ||||||
|
m 240 |
m 300 |
c 450 |
L 240 |
L 300 |
L 450 | ||
|
Масса изделия, кг, не более |
20 |
20 |
50 |
50 |
50 |
100 |
3 |
|
Источник рентгеновского излучения: - напряжение, кВ - мощность, В^А |
240 320 |
300 500 |
450 1500 |
240 320 |
300 500 |
450 1500 |
180 20 |
|
Дополнительный источник рентгеновского излучения: - напряжение, кВ - мощность, ВА |
180 20 |
- |
180 20 |
240/300 320/500 |
- | ||
|
Габаритные размеры, мм, не более - высота - ширина - длина |
2180 2620 2060 |
2900 2400 2800 |
2700 3900 2400 |
4300 6400 3500 |
925 1980 1600 | ||
|
Масса, кг, не более |
5600 |
7600 |
15000 |
18200 |
23000 |
65000 |
1900 |
|
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц |
220/380 50/60 |
380 50/60 |
220/380 50/60 | ||||
|
Потребляемая мощность, ВА |
2300 |
10000 |
15000 |
15000 |
2300 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влаж ность, %, не более |
от + 10 до +30 85 | ||||||
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 20000 | ||||||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и в виде наклейки на корпус системы.
Комплектность
Таблица 4 - Комплектность систем
|
Наименование |
Обозначение |
Кол-во |
|
Система томографическая |
* |
1 шт. |
|
Мера калибровочная |
- |
1 шт. |
|
Компьютер |
- |
2 шт. |
|
ПО |
datoslx |
1 шт. |
|
ПО |
VGStudio MAX |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 2512-0009-2018 |
1 экз. |
|
* модель определяется заказом | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы GE Sensing & Inspection Technologies GmbH, Германия
