Камеры тепловизионные (тепловизоры) FLIR Т530, FLIR Т540
| Номер в ГРСИ РФ: | 74847-19 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | Компания "FLIR Systems Estonia OU", Эстония |
Камеры тепловизионные (тепловизоры) FLIR Т530, FLIR Т540 предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74847-19 |
| Наименование | Камеры тепловизионные (тепловизоры) |
| Модель | FLIR Т530, FLIR Т540 |
| Страна-производитель | ЭСТОНИЯ |
| Срок свидетельства (Или заводской номер) | 23.04.2024 |
Производитель / Заявитель
Компания "FLIR Systems Estonia Ou", Эстония
ЭСТОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 38 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 38 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 74847-19: Описание типа СИ | Скачать | 348.7 КБ | |
| 74847-19: Методика поверки | Скачать | 2.5 MБ |
Описание типа
Назначение
Камеры тепловизионные (тепловизоры) FLIR Т530, FLIR Т540 предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Описание
Камеры тепловизионные (тепловизоры) FLIR Т530, FLIR Т540 являются оптикоэлектронными измерительными приборами, принцип действия которых основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на сенсорном ЖК-дисплее.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения камер тепловизионных (тепловизоров).
В камерах тепловизионных (тепловизорах) FLIR Т530, FLIR Т540 предусмотрена возможность установки значения излучательной способности объекта. Между собой камеры тепловизионные (тепловизоры) FLIR Т530, FLIR Т540 отличаются разрешением ИК-детектора и диапазоном измерений температуры. В камеры тепловизионные (тепловизоры) FLIR Т530, FLIR Т540 встроены лазерный целеуказатель и дальномер.
Камеры тепловизионные (тепловизоры) FLIR Т530, FLIR Т540 могут комплектоваться дополнительным объективом.
Место нанесения знака утверждения типа

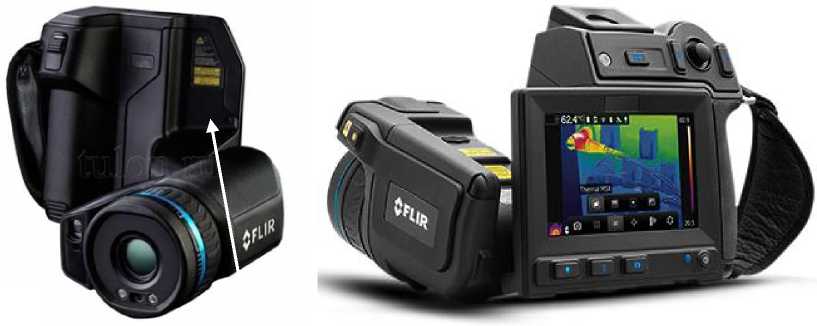

Рисунок 1 - Общий вид средства измерений
Пломбирование камер тепловизионных (тепловизоров) FLIR Т530, FLIR Т540 не предусмотрено.
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении камер тепловизионных (тепловизоров) FLIR Т530, FLIR Т540 и не имеет возможности к считыванию и модификации.
Конструкция камер тепловизионных (тепловизоров) FLIR Т530, FLIR Т540 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные прог |
раммного обеспечения | |
|
Камеры тепловизионные (тепловизоры) |
FLIR Т530 |
FLIR Т540 |
|
Идентификационные данные (признаки) |
Значение | |
|
1 |
2 |
3 |
|
Идентификационное наименование ПО |
Т530 |
Т540 |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.3.20 | |
|
Цифровой идентификатор ПО |
_ | |
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения камер тепловизионных (тепловизоров) FLIR Т530, FLIR Т540 к ПК с целью копирования термограмм, визуализации, сохранения и обработки.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Модификация камеры тепловизионной (тепловизора) |
FLIR Т530 |
FLIR Т540 |
|
Наименование характеристики |
Значение | |
|
1 |
2 |
3 |
|
Диапазон измерений температуры, °С |
Диапазон 1 от-20 до +120 Диапазон 2 от 0 до +650 Диапазон 3 от +300 до +1200* |
Диапазон 1 от -20 до +120 Диапазон 2 от 0 до +650 Диапазон 3 от +300 до +1500 |
|
Дискретность отображения температуры, °С |
0,1 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, при температуре окружающей среды от +15 до +35 °С, в диапазоне измерений температуры от -20 до +100 °С включ., °С |
±2,0 | |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Пределы допускаемой относительной погрешности измерений температуры, при температуре окружающей среды от +15 до +35 °С, в диапазоне измерений температуры св. +100 до +1500 °С, % |
±2,0 | |
|
Порог температурной чувствительности при +30 °С, °С, не более |
0,05 | |
|
Угол поля зрения, градус, не менее |
42x32, 24x18, 14x10 | |
|
* поставляется по заказу | ||
аблица 3 - Основные технические характеристики
|
Модификация камеры тепловизионной (тепловизора) |
FLIR Т530 |
FLIR Т540 |
|
Наименование характеристики |
Значение | |
|
1 |
2 |
3 |
|
Разрешение ИК-детектора, пиксель |
320x240 |
464x348 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 | |
|
Степень опасности генерируемого изделия (лазерный дальномер и целеуказатель) |
Класс 2 по ГОСТ 31581-2012 | |
|
Напряжение питание, В, не более |
3,6 | |
|
Габаритные размеры, мм, не более |
140x201,3x84,1 | |
|
Масса с аккумулятором, кг, не более |
1,3 | |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +35 до 95 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -15 до +50 от 20 до 95 | |
|
Диапазон температуры хранения и транспортирования, °С |
от -40 до +70 | |
|
Срок службы, лет |
5 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус камер тепловизонных (тепловизоров) FLIR Т530, FLIR Т540 согласно рисунку 1.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Камера тепловизионная (тепловизор) |
FLIR Т530, FLIR Т540 |
1 шт. (модификация по заказу) |
|
Аккумулятор |
- |
2 шт. |
|
Зарядное устройство для аккумулятора |
- |
1 шт. |
|
Блок питания 15 Вт/3 А |
- |
1 шт. |
|
Блок питания для зарядного устройства аккумулятора |
- |
1 шт. |
|
Кабель USB 2,0 А - USB тип С, 1,0 м |
- |
1 шт. |
|
Кабель USB тип С - USB тип С (стандарт USB 2.0), 1,0 м |
- |
1 шт. |
|
Переходник USB тип С на HDMI, стандартная спецификация UH311 |
- |
1 шт. |
|
Жесткий транспортировочный футляр |
- |
1 шт. |
|
Антистатический браслет |
- |
1 шт. (по заказу) |
|
Карта памяти SD |
- |
1 шт. |
|
Ремешок крышки объектива |
- |
1 шт. (по заказу) |
|
Крышка объектива передняя |
- |
1 шт. |
|
Ремешок на запястье |
- |
1 шт. (по заказу) |
|
Салфетка для очистки объектива |
- |
1 шт. (по заказу) |
|
Дополнительный объектив |
- |
2 шт. (по заказу) |
|
Крышки объектива передняя или задняя |
- |
1 шт. (только для дополнительного объектива) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-5365-442-2019 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-5365-442-2019 «ГСИ. Камеры тепловизионные (тепловизоры) FLIR Т530, FLIR Т540. Методика поверки», утверждённому ФБУ «Ростест-Москва» 14 января 2019 г.
Основные средства поверки:
- эталонный протяженный излучатель 2-го разряда по ГОСТ Р 8.558-2009, в диапазоне от плюс 30 до плюс 95 °С;
- эталонные источники излучения в виде моделей черного тела 2-го разряда по
ГОСТ Р 8.558-2009 в диапазоне от минус 20 до плюс 1500 °С
- рулетка измерительная металлическая, Р5У3Д ГОСТ 7502-89, 3-й класс точности
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя «FLIR Systems Estonia OU»
