Системы измерительные «АСИС 2017»
| Номер в ГРСИ РФ: | 74855-19 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Геотек", г.Пенза |
Системы измерительные «АСИС 2017» (далее - системы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74855-19 | ||||||
| Действует | по 23.04.2029 | ||||||
| Наименование | Системы измерительные | ||||||
| Модель | «АСИС 2017» | ||||||
| Приказы |
№2121 от
19.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c684a8a4-147c-2f90-6b54-0d40a99456ee | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НПП «Геотек», РОССИЯ, 440004, г. Пенза, ул. Центральная, строение 1М
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ГТЯН.411711.005 МП Системы измерительные «АСИС 2017». Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1771
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1770 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 11.11.2026 |
Поверители
Скачать
|
74855-19: Описание типа
2021-74855-19.pdf
|
Скачать | 342 КБ | |
|
74855-19: Методика поверки
2019-mp74855-19.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
74855-19: Описание типа
2026-74855-19.pdf
|
Скачать | 263.7 КБ | |
|
74855-19: Методика поверки
ГТЯН.411711.005 МП
2019-mp74855-19-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Системы измерительные «АСИС 2017» (далее - системы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Описание
Конструкция систем двухуровневая.
Нижний уровень систем представлен датчиками соответствующих физических величин и вторичным преобразователем.
Верхний уровень систем включает в себя ПЭВМ.
Информационная связь между компонентами систем реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия систем заключается в измерении физических величин первичными преобразователями с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующим) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Модификации систем отличаются количеством измерительных каналов, их диапазонами измерений и пределами допускаемой приведенной погрешности измерений.
Перечень измерительных каналов систем приведён в таблице 1.
Таблица 1 - Перечень измерительных каналов систем
|
Наименование измерительного канала |
Количество измерительн ых каналов, шт. |
Первичный преобразова тель (датчик) |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений, % |
Вторичный преобразов атель |
|
Давление жидкости и газа |
от 1 до 128 |
ГТ 5.1.1 |
от 0 до 1 000 кПа |
±1 |
ГТ 6.0.36 |
|
ГТ 5.1.2 ГТ 5.1.7 |
от 0 до 2 000 кПа | ||||
|
ГТ 5.1.3 |
от 0 до 10 000 кПа | ||||
|
ГТ 5.1.4 |
от 0 до 30 000 кПа | ||||
|
ГТ 5.1.6 |
от 0 до 70 000 кПа |
|
Наименование измерительного канала |
Количество измерительн ых каналов, шт. |
Первичный преобразова тель (датчик) |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений, % |
Вторичный преобразов атель |
|
Сила сжатия |
от 1 до 128 |
ГТ 5.2.1 |
от 0,1 до 1 кН |
±0,5 |
ГТ 6.0.36 |
|
ГТ 5.2.29 |
от 0,5 до 5 кН | ||||
|
ГТ 5.2.33 | |||||
|
ГТ 5.2.34 | |||||
|
ГТ 5.2.5 |
от 0,1 до 1 кН от 1 до 10 кН | ||||
|
ГТ 5.2.20 | |||||
|
ГТ 5.2.30 | |||||
|
ГТ 5.2.31 | |||||
|
ГТ 5.2.7 |
от 3 до 30 кН | ||||
|
ГТ 5.2.8 |
от 5 до 50 кН | ||||
|
ГТ 5.2.32 | |||||
|
ГТ 5.2.17 |
от 10 до 100 кН | ||||
|
ГТ 5.2.25 |
от 50 до 500 кН | ||||
|
ГТ 5.2.16 | |||||
|
Линейное перемещение |
от 1 до 128 |
ГТ 5.3.28 |
от 0 до 2 мм |
±0,5 | |
|
ГТ 5.3.29 |
от 0 до 10 мм |
±0,2 | |||
|
ГТ 5.3.30 |
от 0 до 20 мм | ||||
|
ГТ 5.3.31 |
от 0 до 10 мм | ||||
|
ГТ 5.3.10 |
от 0 до 20 мм | ||||
|
ГТ 5.3.24 | |||||
|
ГТ 5.3.13 |
от 0 до 40 мм | ||||
|
ГТ 5.3.25 | |||||
|
ГТ 5.3.32 | |||||
|
ГТ 5.3.14 |
от 0 до 80 мм | ||||
|
ГТ 5.3.26 | |||||
|
ГТ 5.3.15 |
от 0 до 140 мм | ||||
|
ГТ 5.3.27 |
Защита систем от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на системы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на задней стенке блока электронно-преобразующего, типографским способом.

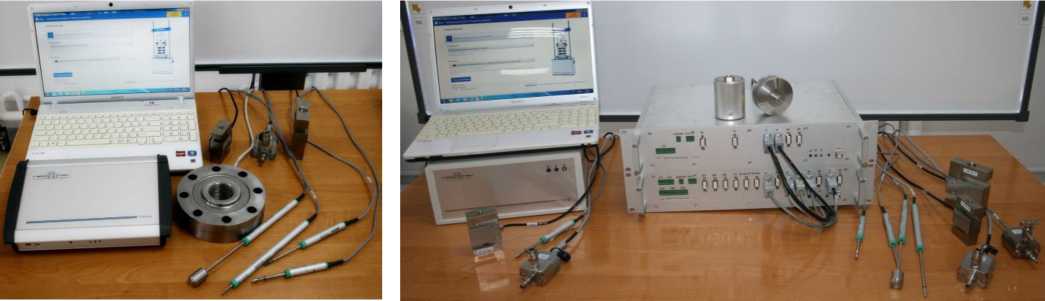

Фотография общего вида систем представлена на рисунке 1.
Фотография вида с указанием мест нанесения заводского номера и знака утверждения типа представлена на рисунке 2.
Рисунок 1 - Общий вид систем
Место нанесения
Место нанесения знака
заводского номера
утверждения типа
Рисунок 2 - Вид с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) систем включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование каналов в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей обработки сигналов;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств систем;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 2-4.
Таблица 2 - Идентификационные данные ПО нижнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
MOS |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.X.X.X* |
|
* «Х» не относятся к метрологически значимой части ПО и могут принимать численные значения от 0 до 9999. | |
Таблица 3 - Идентификационные данные ПО верхнего уровня для ОС Windows
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Asis.Drivers.dll | |
|
Geotek.Common.dll | |
|
Geotek. LogProject.dll | |
|
Geotek.ModbusModule.dll | |
|
Номер версии (идентификационный номер ПО) |
не ниже 4.0.0.0 |
|
не ниже 4.0.0.0 | |
|
4.0.167.0 | |
|
не ниже 4.0.0.0 | |
|
не ниже 1.0.0.0 | |
|
не ниже 4.0.0.0 | |
|
не ниже 4.0.0.0 | |
|
не ниже 1.0.0.0 | |
|
Цифровой идентификатор ПО |
_ |
|
_ | |
|
e717f65562d9034ce3c51dd63ca7a5f1 | |
|
_ | |
|
_ | |
|
_ | |
|
_ | |
|
_ | |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Таблица 4 - Идентификационные данные ПО верхнего уровня для мультиплатформы (ОС Windows, Linux)__________________________________________________________________
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
Asis2.dll |
|
GtMuos.dll | |
|
GeotekStudio.Metrology.dll | |
|
Asis2Adapter.Blazor.dll | |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0.0 |
|
не ниже 2025.6.11.669 | |
|
1.0.0.0 | |
|
не ниже 1.0.0.0 | |
|
Цифровой идентификатор ПО |
_ |
|
_ | |
|
91df13f36fec6372f990993a12d9de1f | |
|
_ | |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики систем представлены в таблицах 5 и 6.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 0,1 до 1 от 0,5 до 5 от 1 до 10 от 3 до 30 от 5 до 50 от 10 до 100 от 50 до 500 (в зависимости от заказа) |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 2 от 0 до 10 от 0 до 20 от 0 до 40 от 0 до 80 от 0 до 140 (в зависимости от заказа) |
|
Диапазон измерений избыточного давления, кПа |
от 0 до 1000 от 0 до 2000 от 0 до 10000 от 0 до 30000 от 0 до 70000 (в зависимости от заказа) |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления, % |
±1 |
|
Пределы допускаемой приведённой погрешности измерений силы сжатия, % |
±0,5 |
|
Пределы допускаемой основной приведённой погрешности измерений линейного перемещения, %* |
±0,2; ±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений линейного перемещения, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С |
±0,2 |
|
* в зависимости от типа первичного преобразователя (датчика) | |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений избыточного давления, шт. |
от 1 до 128 |
|
Количество каналов измерений силы сжатия, шт. |
от 1 до 128 |
|
Количество каналов измерений линейного перемещения, шт. |
от 1 до 128 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота напряжения питания, Г ц |
50,0±0,5 |
|
Наименование характеристики |
Значение |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +20 до +24 до 80 от 84 до 106 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - для датчиков силы ГТ 5.2.1, ГТ 5.2.5 - для датчиков линейного перемещения ГТ 5.3.24, ГТ 5.3.29, ГТ 5.3.30, ГТ 5.3.32 - для блока электронно-преобразующего - для остальных компонентов - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -12 до +24 от -12 до +24 от +5 до +24 от +20 до +24 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится на табличку, расположенную на задней стенке блока электронно-преобразующего, типографским способом и на левый верхний угол титульного листа руководства по эксплуатации типографским способом.
Комплектность
Комплектность систем приведена в таблице 7.
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Система измерительная «АСИС 2017» (в соответствии с заказом) |
ГТЯН.411711.005 |
1 |
|
Руководство по эксплуатации |
ГТЯН.411711.005РЭ |
1 |
|
Программное обеспечение |
GeotekStudio |
1 (на электронном носителе) |
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа» документа ГТЯН.411711.005РЭ «Система измерительная «АСИС 2017». Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 14 апреля 2026 г. № 731 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГТЯН.411711.005ТУ Системы измерительные «АСИС 2017». Технические условия
