Преобразователи напряжения и силы тока цифро-аналоговые модульные NI 9263, NI 9264, NI 9265
| Номер в ГРСИ РФ: | 74861-19 |
|---|---|
| Производитель / заявитель: | Фирма "National Instruments", США |
Преобразователи напряжения и силы тока цифро-аналоговые модульные NI 9263, NI 9264, NI 9265 (далее - модули) предназначены для воспроизведения напряжения и силы тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74861-19 |
| Наименование | Преобразователи напряжения и силы тока цифро-аналоговые модульные |
| Модель | NI 9263, NI 9264, NI 9265 |
| Страна-производитель | ВЕНГРИЯ |
| Срок свидетельства (Или заводской номер) | 23.04.2024 |
Производитель / Заявитель
Компания "National Instruments Corporation", Венгрия
ВЕНГРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 47 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 47 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74861-19: Описание типа СИ | Скачать | 394.9 КБ | |
| 74861-19: Методика поверки | Скачать | 825.3 КБ |
Описание типа
Назначение
Преобразователи напряжения и силы тока цифро-аналоговые модульные NI 9263, NI 9264, NI 9265 (далее - модули) предназначены для воспроизведения напряжения и силы тока.
Описание
Модули устанавливаются в слоты шасси типа CompactRIO и CompactDAQ, к которому подключается компьютер с соответствующим программным обеспечением. Задаваемые на компьютере аналоговые значения выходной величины преобразуются в последовательный цифровой код и поступают на входы цифро-аналогового преобразователя (ЦАП) модуля, где они преобразуются в мгновенные значения аналоговой выходной величины. Каналы ЦАП независимы друг от друга. Вход каждого канала имеет два контакта (потенциальный и общий) на передней панели модуля.
Модуль NI 9265 работает с внешним блоком питания.
Модули комплектуются терминальными блоками различного типа по заказу.

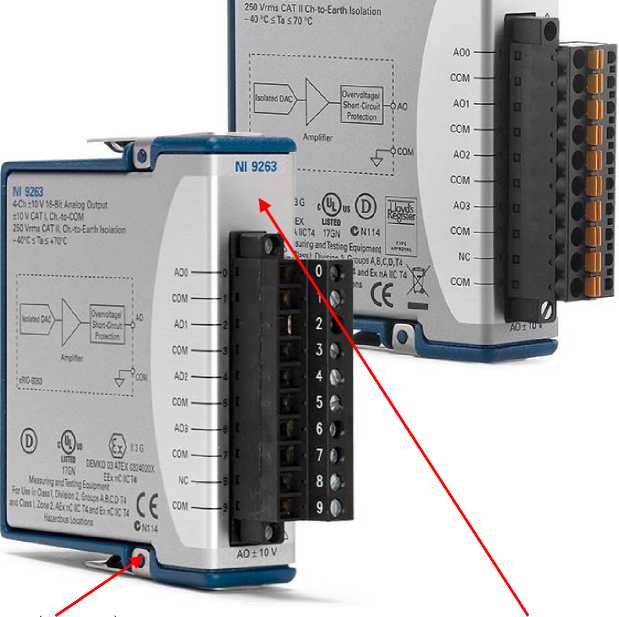

Общий вид модулей показан на рисунке 1.
NIS263
4-Ch ±10 V16-8iI Analog Output ±WVCh.!o-COM
место пломбирования (стикер) место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид модулей с терминальными блоками
Программное обеспечение
Программное обеспечение (драйвер), поставляемое в комплекте, выполняет функции управления режимами, его метрологически значимая часть предназначена для задания значений выходной величины. Драйвер работает совместно с программными пакетами компании National Instruments (“Measurement & Automation Explorer”, “LabVIEW”, “LabVIEW Signal Express” и другими). Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
NI-DAQmx |
|
Номер версии (идентификационный номер) |
14.2 и выше |
Технические характеристики
Метрологические и технические характеристики модулей представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики____________________________________________
|
NI9263 |
NI9264 |
NI9265 | |
|
Выходная воспроизводимая величина |
напряжение |
напряжение |
сила тока |
|
Количество разрядов ЦАП, бит |
16 |
16 |
16 |
|
Количество каналов |
4 |
16 |
4 |
|
Пределы диапазонов величин |
±10,7 В |
±10,5 В |
20,6 мА 1) |
|
Параметры A / B основной абсолютной погрешности воспроизведения постоянного напряжения и силы постоянного тока Д0 2) | |||
|
без подстройки 3) |
3-10’3 / 2,540’3 |
2-10’3 / 2,540’3 |
3,540’3 / 1,440’2 |
|
с подстройкой 4) |
340’4 / 1-10’3 |
540’4 / 540’4 |
1,140’3 / 1,940’3 |
|
Параметры AT / BT дополнительной погрешности 5), (10-6/ оС) |
11 / 11 |
6 / 8 |
30 / 45 |
|
Максимальная сила тока нагрузки 6), мА |
1 |
4 |
- |
|
Максимальное напряжение на нагрузке, В |
- |
- |
12 |
|
1) Только положительная полярность. 2) Пределы основной абсолютной погрешности воспроизведения величины при температуре (25 ±5) оС определяются формулой Д0 = ±(A-M + B^R), где M - значение выходной величины, R - верхний предел диапазона выходной величины, A и B - указанные в таблице параметры компонент основной погрешности. 3) На весь срок эксплуатации без подстройки по внешним эталонам. 4) В течение 24 часов после подстройки по внешним эталонам. 5) Пределы дополнительной абсолютной погрешности воспроизведения величины при температурах от -40 до +20 оС и от +30 до +70 оС определяются формулой ДТ = ±(AT-M + БтК)-(Т - Т0), где M - значение выходной величины, R - верхний предел диапазона выходной величины, AT и BT - указанные в таблице параметры компонент дополнительной погрешности, Т - значение температуры окружающей среды, Т0= +20 оС при Т < +20 оС, Т0 = +30 оС при Т > +30 оС. 6) На один канал. | |||
Таблица 3 - Основные технические характеристики
|
Потребляемая мощность, Вт, не более |
NI9263 |
NI9264 |
NI9265 |
|
от шасси |
0,75 |
1,0 |
0,23 |
|
от внешнего блока питания 1) |
- |
- |
1,4 |
|
Масса, г, не более |
150 |
161 |
136 |
|
Г абаритные размеры, мм |
высота |
глубина |
ширина |
|
88 |
70 |
23 | |
|
Рабочий диапазон температур, оС | |||
|
температура окружающего воздуха, °C |
от -40 до +70 | ||
|
относительная влажность воздуха, % |
от 10 до 90 (без конденсата) | ||
|
1) Номинальные значения напряжения и частоты сети 220 В / 50 Гц, выходное напряжение постоянного тока от 9 до 36 В. | |||
Знак утверждения типа
наносится на лицевой стороне корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
представлена в таблице 4.
Таблица 4 - Комплектность модулей
|
Наименование и обозначение |
Кол-во |
|
Преобразователь напряжения и силы тока цифро-аналоговый модульный NI9263 / NI9264/NI 9265 |
1 шт. |
|
Блок питания для NI 9265 |
1 шт. |
|
Терминальные блоки, кабели и принадлежности |
по заказу |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки М9260/МП-2019 |
1 шт. |
Поверка
осуществляется по документу М9260/МП-20'19 «ГСИ. Преобразователи напряжения и силы тока цифро-аналоговые модульные NI 9263, NI 9264, NI 9265. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 14.03.2019 г.
Основное средство поверки: мультиметр цифровой модульный NI PXI-4070, регистрационный номер 57581-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевой стороне корпуса модулей в виде наклейки и/или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 ^ 30 А
