Трансформаторы тока ТФЗМ
| Номер в ГРСИ РФ: | 74867-19 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74867-19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТФЗМ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3b3af315-9bcb-501e-bea1-f1e8c4463f59 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г. Запорожье
УКРАИНА
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
74867-19: Описание типа
2023-74867-19.pdf
|
Скачать | 88.1 КБ | |
|
74867-19: Методика поверки
2022-mp74867-19.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

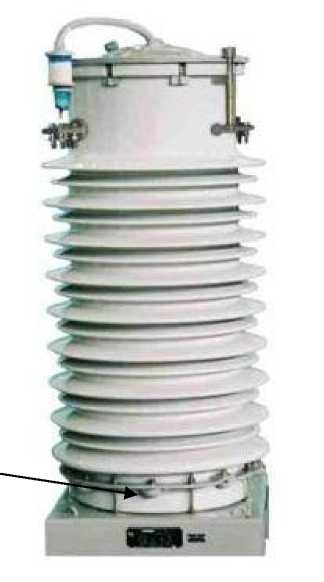

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
ТФЗМ 35Б-1У1
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
ТФЗМ 110Б-1У1
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
ТФЗМ 35Б-1У1 | |
|
Заводской номер |
35735, 35740 |
35738, 35739 |
|
Номинальное напряжение, кВ |
35 |
35 |
|
Номинальный первичный ток 11ном, А |
100 |
150 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
|
Номинальная частота £ном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,2S |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение | ||
|
Модификация трансформатора |
ТФЗ |
М 110Б-1У1 | |
|
Заводской номер |
62508, 62511, 62490, 62498, 62506, 62504, 62491, 62522, 62492, 62514, 62515, 62521, 62510, 62495, 62493, 62512, 62483, 62494, 62507, 62503, 62497, 62526, 62520, 62516, 62517, 62529, 62525 |
62624, 62616, 62617, 62620 |
62639, 62641, 62635 |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
200 |
300 |
600 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
5 |
|
Номинальная частота £ном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,2S |
0,2S |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока (заводские номера: 35735, 35740, 35738, 35739) |
ТФЗМ 35Б-ГУ1 |
4 шт. |
|
Трансформатор тока (заводские номера: 62508, 62511, 62490, 62498, 62506, 62504, 62491, 62522, 62492, 62514, 62515, 62521, 62510, 62495, 62493, 62512, 62483, 62494, 62507, 62503, 62497, 62526, 62520, 62516, 62517, 62529, 62525, 62624, 62616, 62617, 62620, 62639, 62641, 62635) |
ТФЗМ 110Б-! У1 |
34 шт. |
|
Паспорт |
ТФЗМ 35Б-ГУ1 |
4 экз. |
|
Паспорт |
ТФЗМ 110Б-! У1 |
34 экз. |
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
