Трансформаторы напряжения НКФ-330-73У1
| Номер в ГРСИ РФ: | 74868-19 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы напряжения НКФ-330-73У1 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1981 по 1989 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74868-19 |
| Наименование | Трансформаторы напряжения |
| Модель | НКФ-330-73У1 |
| Страна-производитель | УКРАИНА |
| Срок свидетельства (Или заводской номер) | на 12 шт. с зав.№ 3031, 3073, 4007, 5423, 5461, 5466, 5485, 8508, 8555, 9044, 9549, 9560 |
Производитель / Заявитель
Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье
УКРАИНА
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 12 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74868-19: Описание типа СИ | Скачать | 332.2 КБ | |
| 74868-19: Методика поверки | Скачать | 50 КБ |
Описание типа
Назначение
Трансформаторы напряжения НКФ-330-73У1 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1981 по 1989 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

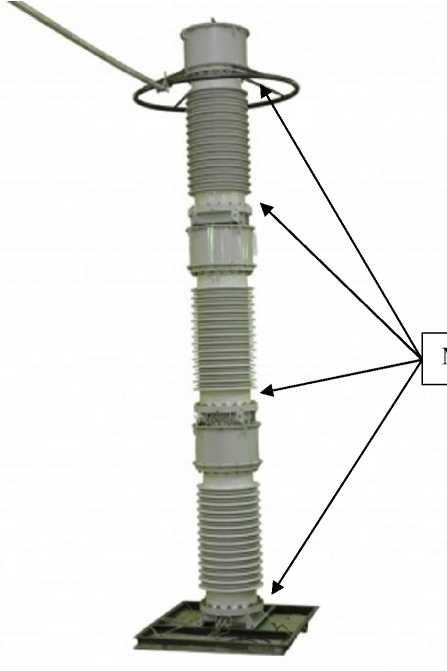

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки Uihom, кВ |
330/V3 |
|
Номинальное напряжение вторичной обмотки U2hom, В |
100/\3 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Номинальная мощность основной вторичной обмотки, 1ГА |
400 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения (заводские номера: 5423, 8555, 8508, 5466, 5461, 5485, 3031, 4007, 3073, 9560, 9044, 9549) |
НКФ-330-73У1 |
12 шт. |
|
Паспорт |
_ |
12 экз. |
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
