Осциллографы цифровые С8-56
| Номер в ГРСИ РФ: | 74869-19 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | ЗАО "НПФ "Техноякс", г.Москва |
Осциллографы цифровые С8-56 (далее - приборы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов в полосе частот от 0 до 350 МГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74869-19 |
| Наименование | Осциллографы цифровые |
| Модель | С8-56 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 23.04.2024 |
Производитель / Заявитель
АО "НПФ "Техноякс", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 59 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 59 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74869-19: Описание типа СИ | Скачать | 526.2 КБ | |
| 74869-19: Методика поверки | Скачать | 1.3 MБ |
Описание типа
Назначение
Осциллографы цифровые С8-56 (далее - приборы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов в полосе частот от 0 до 350 МГц.
Описание
Принцип действия прибора основан на аналого-цифровом преобразовании мгновенных значений входного сигнала в массив цифровых данных, цифровой обработке и выводе массива данных на цветной графический жидкокристаллический индикатор (ЖКИ), что позволяет получить изображение входного сигнала в виде графика зависимости амплитуды сигнала от времени в прямоугольной системе координат.
Входной сигнал проходит через устройство входное на АЦП, преобразуется с частотой 1600 МГц в массив цифровых данных, поступает в ПЛИС, подвергается цифровой обработке и с помощью процессора выводится на ЖКИ прибора.
Прибор выполнен в малогабаритном корпусе, предназначенном для настольнопереносных приборов.
Базовой деталью конструкции является металлическое шасси, к которому крепятся передняя, задняя панели и все узлы прибора. На переднюю панель выходят разъемы трёх входных устройств (входов А, В и внешнего запуска) и выходной разъем калибратора.
В левой нижней части шасси закреплен процессор, установленные на нем разъемы интерфейсов выходят на переднюю и заднюю панели прибора.
В правой задней части шасси вертикально закреплен АЦП, в разъемы которого вставляются три входные устройства.
На задней стенке шасси установлены сетевой фильтр питания с выключателем, блок питания.
Управление прибором в местном режиме осуществляется при помощи кнопочных переключателей и ручек управления клавиатуры на передней панели, а также с помощью сенсорной панели, установленной на экране ЖКИ.
Управления прибором в дистанционном режиме осуществляется через интерфейсы КОП, RS-232C, USB - B и LAN (Ethernet), расположенные на задней панели прибора.
На передней панели расположены два интерфейса USB - А для подключения устройств с интерфейсами USB.
Общий вид осциллографа цифрового С8-56 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

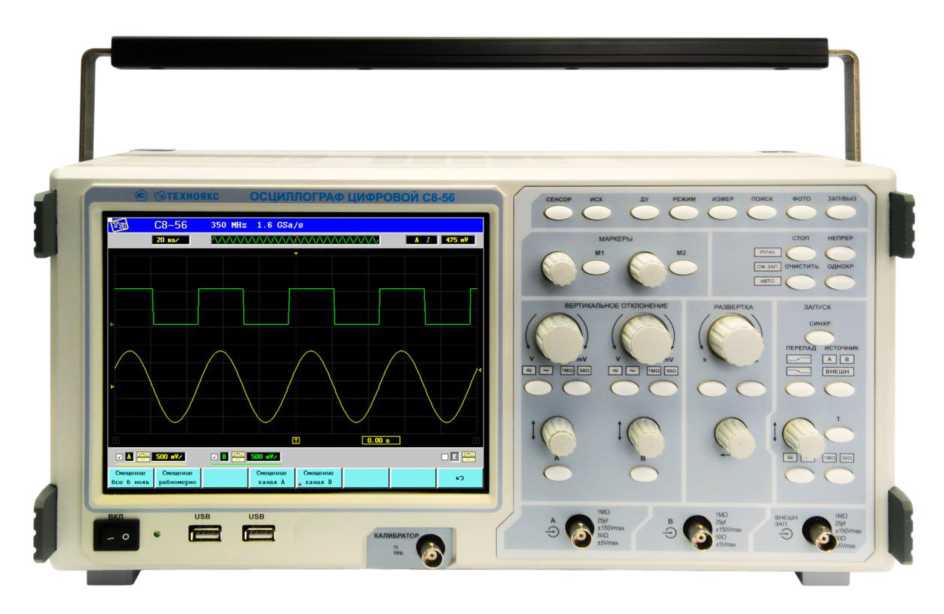

Рисунок 1 - Общий вид осциллографа цифрового С8-56
Место нанесения знака поверки
Место нанесения знака поверки

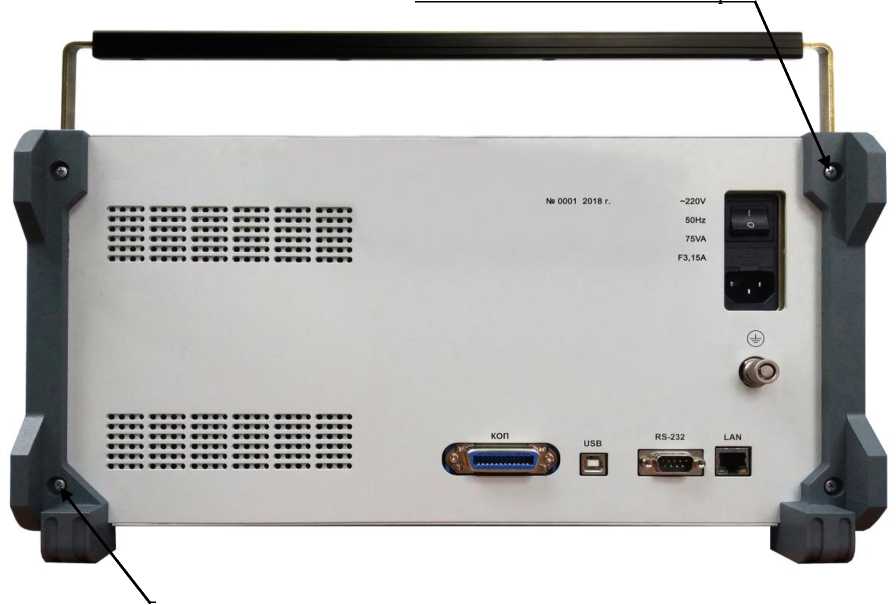

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Программное обеспечение
Программное обеспечение (ПО) является встроенным в прибор и относится к категории метрологически значимого. Метрологические характеристики прибора нормированы с учетом влияния ПО.
ПО прибора состоит из двух взаимодействующих программ, каждая из которых функционирует на своем процессоре и представляет собой единый законченный программный модуль формата ABS. Информационная связь между процессорами осуществляется по защищенному интерфейсу.
Алгоритмы функционирования исключают возможность работы в случае непреднамеренного влияния на ПО. При включении прибора рабочее ПО контролирует свою целостность по набору контрольных сумм. В случае разрушения любого из программных компонентов прибор выдает на экран соответствующее сообщение и блокирует возможность измерений.
ПО прибора размещается во встроенной флэш-памяти на плате процессора и не может быть умышленно изменено или испорчено без нарушения заводских пломб.
Пользователь не имеет возможности обновления или загрузки новых версий ПО. Команды, посылаемые пользователем с клавиатуры передней панели, и пункты системного меню позволяют управлять только параметрами измерений и просмотром получаемой измерительной информации, но не могут повлиять на целостность рабочего ПО и получаемой измерительной информации.
В режиме дистанционного управления (ДУ) нет возможности внешнего влияния на ПО и формируемые измерительные данные, так как по каналу ДУ прибор принимает ограниченный набор команд, и все они связаны только с параметрами процесса измерений.
В прибор невозможно ввести данные извне прибора и исказить результаты измерений.
Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО соответствует уровню "Высокий" в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MPU |
DSP |
|
Номер версии (идентификационный номер) ПО |
v1.0 |
v1.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
983СА0СС |
А77425В3 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-32 |
CRC-32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Число каналов |
2 |
|
Параметры входов каналов при входном сопротивлении «1 MQ» и открытом входе: а) входное активное сопротивление, МОм: - при непосредственном входе - с пробником в положении переключателя «Х10» - с пробником в положении переключателя «Х1» б) входная емкость, пФ, не более; - при непосредственном входе - с пробником в положении переключателя «Х10» |
1+0,05 10+0,3 1+0,05 25 20 |
|
Параметры входов каналов при входном сопротивлении «50 □»: - входное активное сопротивление, Ом |
50±3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Коэффициенты отклонения, В/дел, дискретно в последовательности 1; 2; 5; 10: а) при входном сопротивлении «1 MQ»: - при непосредственном входе - с пробником в положении переключателя «Х10» б) при входном сопротивлении «50 □» |
от 0,001 до 50 от 0,01 до 50 от 0,001 до 1 |
|
Диапазон измеряемых напряжений, В: а) при входном сопротивлении «1 MQ»: - с непосредственным открытым входом - с пробником в положении переключателя «Х10» б) при входном сопротивлении «50 □» |
от 0,04 до 100 от 0,4 до 250 от 0,04 до 5 |
|
Пределы допускаемой относительной погрешности измерения напряжения с детектором среднего значения при размере вертикального изображения не менее 4 делений экрана с помощью маркеров, %: - с непосредственным открытым входом при коэффициенте отклонения 10 мВ / дел и более - с пробником в положении переключателя «Х10» при коэффициенте отклонения 100 мВ / дел и более |
±3 ±3 |
|
Допускаемое суммарное значение постоянного и переменного напряжений с частотой не более 1 кГц на входах, В, не более: а) при входном сопротивлении «1 MQ»: - на непосредственном входе или с пробником в положении переключателя «Х1» - с пробником в положении переключателя «Х10» б) при входном сопротивлении «50 □» |
100 300 5 |
|
Коэффициенты развертки, с/дел дискретно в последовательности 1, 2, 5, 10 |
от 10-9 до 10 |
|
Диапазон измеряемых временных интервалов, с |
от 5-10-9 до 5 |
|
Пределы допускаемой относительной погрешности измерения временных интервалов с помощью маркеров при длительности интервала не менее 4 делений экрана, %: - при коэффициенте развертки 1 нс/дел - при коэффициенте развертки 2 нс/дел - при коэффициенте развертки от 5 нс/дел до 20 нс/дел - при коэффициенте развертки от 50 нс/дел до 200 нс/дел - при коэффициенте развертки от 500 нс/дел до 1 с/дел |
±20 ±10 ±5 ±1 ±0,3 |
|
Пределы допускаемой относительной погрешности автоматического измерения периода в диапазоне от 5 нс до 5 с и частоты в диапазоне от 0,2 Гц до 200 МГц при длительности интервала не менее 4 делений экрана, % - при коэффициенте развертки 1 нс/дел - при коэффициенте развертки 2 нс/дел - при коэффициенте развертки от 5 нс/дел до 20 нс/дел - при коэффициенте развертки от 50 нс/дел до 200 нс/дел - при коэффициенте развертки от 500 нс/дел до 1 с/дел |
±20 ±10 ±5 ±1 ±0,3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Параметры переходной характеристики: А) Время нарастания, нс, не более: а) при входном сопротивлении «1 MQ», вход открытый - с пробником в положении переключателя «Х10» |
1,75 |
|
- с пробником в положении переключателя «Х1» |
60 |
|
б) при входном сопротивлении «50 □» |
1 |
|
Б) Выброс при длительности фронта входного импульса не менее 3 нс и усреднении не менее 100 кадров, %, не более: - при входном сопротивлении «1 MQ», вход открытый, с |
15 |
|
пробником в положении переключателя «Х10» - при входном сопротивлении «50 □» |
5 |
|
В) Время установления при длительности фронта входного импульса не менее 3 нс и усреднении не менее 100 кадров, нс, не более: - при входном сопротивлении «1 MQ», вход открытый, с |
10 |
|
пробником в положении переключателя «Х10» - при входном сопротивлении «50 □» |
7 |
|
Г) Неравномерность на участке установления при длительности фронта входного импульса не менее 3 нс и усреднении не менее 100 кадров, % - при входном сопротивлении «1 MQ», вход открытый, с |
±10 |
|
пробником в положении переключателя «Х10» - при входном сопротивлении «50 □» |
±4,5 |
|
Д) Неравномерность при длительности фронта входного импульса не менее 3 нс и усреднении не менее 100 кадров, % - при входном сопротивлении «1 MQ», вход открытый, с |
±3 |
|
пробником в положении переключателя «Х10» - при входном сопротивлении «50 □» |
±3 |
|
Полоса пропускания по уровню минус 3 дБ, МГц, не менее: - при входном сопротивлении «1 MQ» с пробником в положении переключателя «Х10» |
200 |
|
- при входном сопротивлении «50 Q» |
350 |
|
Параметры внутренней синхронизации: а) диапазон частот сигнала синхронизации, МГц - при входном сопротивлении «50 □» |
от 10-5 до 350 |
|
- при входном сопротивлении «1 MQ», вход открытый |
от 10-5 до 200 |
|
б) диапазон амплитуд сигнала синхронизации, делений вертикальной шкалы экрана - при входном сопротивлении «50 □» |
от 2 до 9 |
|
- при входном сопротивлении «1 MQ», вход открытый |
от 2 до 9 |
|
Пределы допускаемой относительной погрешности амплитуды 1 В на нагрузке 1 МОм выходного импульсного сигнала калибратора типа «меандр» положительной полярности с частотой 1 кГц, % |
±1 |
|
Пределы допускаемой относительной погрешности частоты 1 кГц калибратора |
+10-3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Режимы развёртки |
непрерывный однократный |
|
Режимы запуска развертки |
синхронный (ждущий) свободный |
|
Время установления рабочего режима, мин |
10 |
|
Время непрерывной работы, ч |
16 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
213 420,4 181 |
|
Масса, кг, не более |
7 |
|
Потребляемая мощность, В •А, не более |
75 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 5 до 40 80 от 84 до 106 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
15 15 000 |
Знак утверждения типа
наносится на переднюю панель приборов методом сеткографии и в эксплуатационной документации на титульных листах типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование, тип |
Обозначение |
Количество |
|
Осциллограф цифровой С8-56 |
ТНСК. 411161.002 |
1 шт. |
|
Комплект принадлежностей |
ТНСК. 305654.002 |
1 шт. |
|
Руководство по эксплуатации. Часть 1 |
ТНСК.411161.002РЭ1 |
1 экз. |
|
Руководство по эксплуатации. Часть 2. Подготовка прибора к работе и работа с прибором |
ТНСК. 411161.002РЭ2 |
1 экз. |
|
Руководство по эксплуатации. Часть 3. Поверка |
ТНСК. 411161.002РЭ3 |
1 экз. |
|
Формуляр |
ТНСК. 411161.002ФО |
1 экз. |
|
Диск CD-R |
ТНСК.467613.001 |
1 шт. |
Поверка
осуществляется по документу ТНСК.411161.002 РЭ3 «Осциллограф цифровой С8-56. Руководство по эксплуатации. Часть 3. Поверка», утвержденному ФБУ «Нижегородский ЦСМ» 18 марта 2019 г.
Основные средства поверки:
- установка измерительная К2С-62А (регистрационный номер в Федеральном информационном фонде № 31434-06);
- частотомер универсальный Ч3-86 (регистрационный номер в Федеральном информационном фонде № 27901-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится давлением на специальную мастику двух пломб в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТНСК.411161.002 ТУ. Осциллограф цифровой С8-56. Технические условия
