Установка поверочная УПСМ 0,005/30

Назначение

Установка поверочная УПСМ 0,005/30 (далее - установка) предназначена для воспроизведения заданного объемного расхода и объема газа.

Описание

Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.

В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.

Установка применяется для поверки бытовых счетчиков газа в диапазоне воспроизводимых расходов установки.

В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.

Установка состоит из краново-соплового блока, приборного блока, генератора расхода рабочей (поверочной) среды, соединительных шлангов, монтажного стола.

Краново-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно технической документации поверяемого средства измерений. В состав краново-соплового блока входят набор критических сопел, соединительные магистрали, запорно-регулирующая аппаратура, входной и выходной коллекторы.

Приборный блок предназначен для размещения средств измерений, блока питания, клапана вакуумного с электромагнитным приводом и устройством управления, элементов электрической схемы и органов управления. В состав приборного блока входят следующие средства измерений для контроля и измерения параметров рабочей (поверочной) среды в процессе поверки:

- термометр сопротивления из платины технический ТПТ-19-2 (регистрационный № 46155-10);

- преобразователь давления измерительный DMP331i (регистрационный № 56795-14);

- датчики давления Мида-ДД-15 (регистрационный № 50730-17);

- измеритель влажности и температуры ИВТМ-7 (регистрационный № 71394-18);

- манометр цифровой ДМ5001 (регистрационный № 13988-10).

Вакуумный насос предназначен для создания требуемого расхода и поддержания необходимой величины вакуума за критическими соплами.

Компрессор предназначен для создания требуемого значения давления, необходимого для управления пневматическими клапанами установки.

Общий вид установки представлен на рисунке 1.

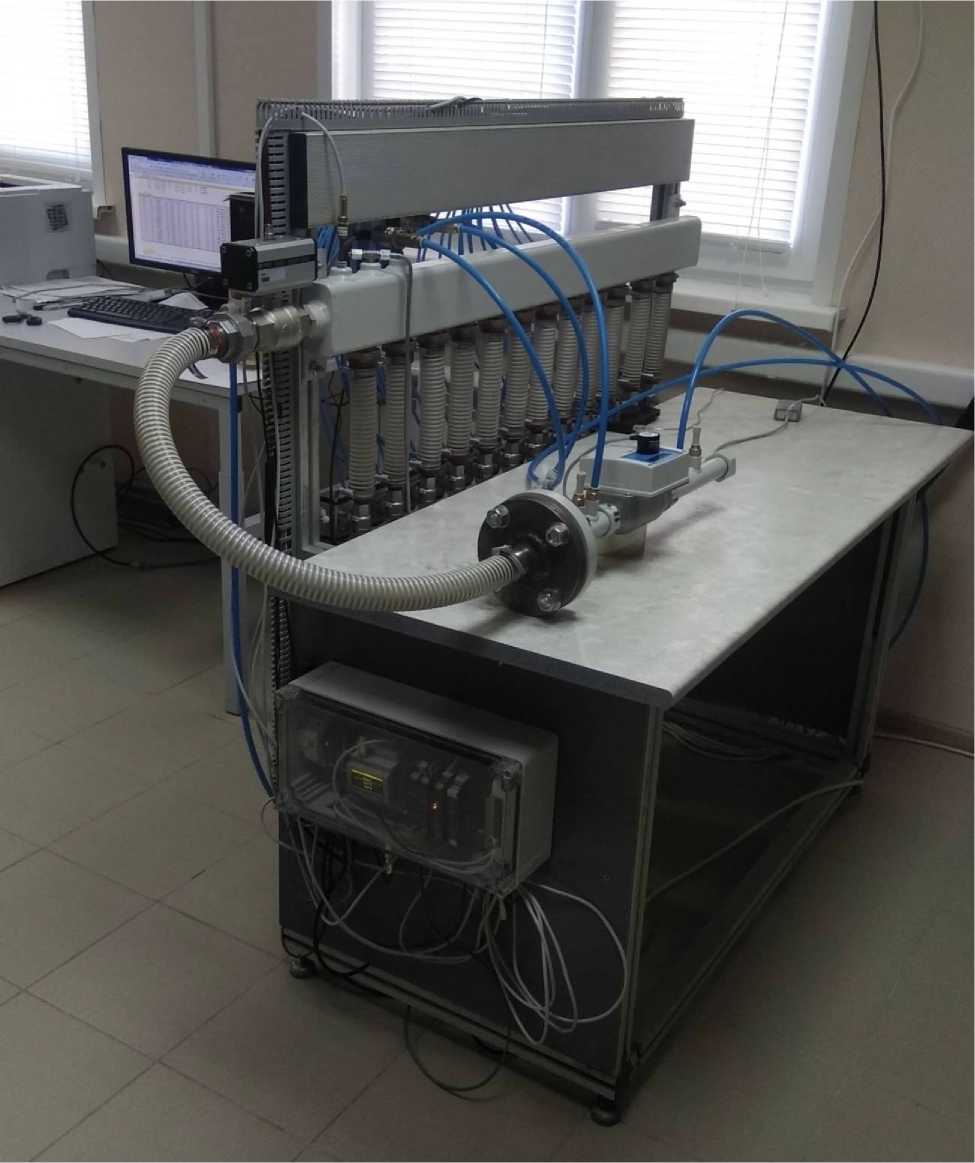

Рисунок 1 - Общий вид установки поверочной УПСМ 0,005/30

Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.

Программное обеспечение

Установка имеет метрологически значимую часть (исполняемая библиотека upsm.dll) и метрологически незначимую часть (вспомогательные файлы) программного обеспечения (далее - ПО). Запуск исполняемого файла и настроек защищен паролем.

Программное обеспечение (ПО) установки разделено на две части: метрологически значимую и метрологически не значимую. ПО имеет модульную структуру и включает в себя исполняемый файл, метрологически значимый файл, файлы форм протоколов, базу данных с результатами поверки поверяемых счетчиков и настройками системы автоматизации.

Для метрологически значимой части ПО приводится цифровой идентификатор (контрольныя сумма), вычисленная по алгоритму MD5, который проверяется при проведении поверки установки.

Идентификационные данные метрологически значимой части ПО установки приведены в таблице 1.

ПО установки имеет «средний» уровень защиты по Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку установок, которая находится на несущей раме, электрохимическим или лазерным способом, и в центр титульных листов эксплуатационной документации типографским способом.

Комплектность

Комплектность установки поверочной УПСМ 0,005/30 приведена в таблице 4.

Таблица 4

Поверка

осуществляется по документу МП 0865-13-2018 «Инструкция. ГСИ. Установка поверочная УПСМ 0,005/30. Методика поверки», утвержденному ФГУП «ВНИИР» 30.11.2018 г.

Основные средства поверки:

- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа от 0,0003 до 16000 м3/ч, СКО от 0,01 до 0,03 %, НСП от 0,05 до 0,12 %;

- генератор сигналов специальной формы AWG-4105 (регистрационный № 53406-13), диапазон воспроизводимых частот от 10 мГц до 5 МГц, пределы основной относительной погрешности ±140-4;

- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5-3 (регистрационный № 49400-12), диапазон измерения от минус 50 до плюс 250 °С с абсолютной погрешностью ±0,04 °С;

- измеритель температуры многоканальный прецизионный МИТ8.10 (регистрационный № 19736-11), диапазон измерения от минус 200 до плюс 250 °С с абсолютной погрешностью ±(0,0035+10’4) °С;

- термостат, диапазон воспроизведения температуры от минус 35 до плюс 80 °С, стабильность поддержания температуры 0,020С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
