74878-19: ТФНД-110М-II Трансформаторы тока - Производители, поставщики и поверители

Трансформаторы тока ТФНД-110М-II

Номер в ГРСИ РФ: 74878-19
Категория: Трансформаторы
Производитель / заявитель: ПО "Запорожтрансформатор", Украина, г.Запорожье
Скачать
74878-19: Описание типа СИ Скачать 339.6 КБ
74878-19: Методика поверки Скачать 49.9 КБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы тока ТФНД-110М-II поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока ТФНД-110М-11 (далее по тексту - трансформаторы тока), изготовленные в период с 1968 по 1978 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 74878-19
Наименование Трансформаторы тока
Модель ТФНД-110М-II
Страна-производитель УКРАИНА
Срок свидетельства (Или заводской номер) на 6 шт. с зав.№ 1292, 1297, 1353, 4311, 4327, 4330
Производитель / Заявитель

ПО "Запорожтрансформатор", Украина, г.Запорожье

УКРАИНА

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Актуальность информации 17.11.2024

Поверители

Скачать

74878-19: Описание типа СИ Скачать 339.6 КБ
74878-19: Методика поверки Скачать 49.9 КБ

Описание типа

Назначение

Трансформаторы тока ТФНД-110М-11 (далее по тексту - трансформаторы тока), изготовленные в период с 1968 по 1978 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

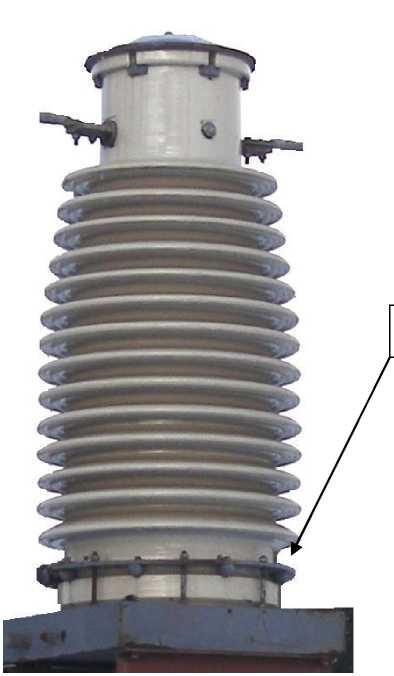

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки

Рисунок 1 - Общий вид средства измерений и схема пломбировки

от несанкционированного доступа

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

750

Номинальный вторичный ток 12ном, А

1

Номинальная частота £ном, Гц

50

Класс точности вторичных обмоток для измерений и учета

0,5

Номинальная вторичная нагрузка

(с коэффициентом мощности cos ф = 0,8), В\Л

20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

(заводские номера: 1292, 1353, 1297, 4311, 4327, 4330)

ТФНД-110М-П

6 шт.

Паспорт

_

6 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
