Счетчики электрической энергии трехфазные Альфа A1700

Назначение

Счетчики электрической энергии трехфазные Альфа A1700 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии и мощности в цепях переменного тока в многотарифном или однотарифном режимах.

Описание

Принцип действия счетчика основан на обработке и вычислении входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ).

Счетчик состоит из верхней и нижней сопрягаемых по периметру частей, прозрачного окна, зажимной платы и съемной крышки зажимов. Зажимную плату и выходы интерфейсов (при наличии) счетчика прикрывает пломбируемая крышка зажимов.

Доступ к кнопке “RESET” (сброс максимальной мощности) блокируется установкой на крышку счетчика пломбы энергоснабжающей организации. На лицевой стороне кожуха закреплена также металлическая пластина оптического порта.

Счетчик имеет две модификации: AVxx-(TA)L для измерений активной энергии и мощности в одном (Т) или двух (ТА) направлениях и AVxxR(RA)L с возможностью измерений активной и реактивной энергии и мощности в одном (R) или двух (RA) направлениях в многотарифном режиме.

Для построения систем АСКУЭ на базе счетчиков Альфа А1700 используются цифровые интерфейсы RS-232 или RS-485, импульсные выходные и входные импульсные каналы, а также встраиваемый модуль GSM(GPRS).

Структура обозначения счетчиков электрической энергии трехфазных Альфа A1700

AV

10

RAL

P24U

BS

AV - Альфа А1700_______________________

Класс точности________________________________

05 - Класс точности 0,5S

10 - Класс точности 1________________________________

Измерение энергии и наличие функций________________

R(T) - Измерение активной и реактивной энергии и мощности в многотарифном режиме в одном направлении (Измерение только активной потребленной энергии и мощности в многотарифном режиме)

А - Измерение в двух направлениях

L - Наличие графика нагрузки______________________________

Телеметрические выходы

P24(P14) - Наличие двух групп по четыре полупроводниковых реле на две системы учета (наличие одной группы с четырьмя полупроводниковыми реле)

U - Наличие 4-х телеметрических входов для учета потребления от других датчиков_______________________________________________________

Цифровые интерфейсы_______________________________________________

B - Наличие интерфейса RS-485

S - Наличие интерфейса RS-232______________________________________________

Реле и модемы_____________________________________________________________

N - Наличие возможности управления нагрузкой по одному из каналов группы реле P14 или P24

GS - GSM модем

GP - GPRS модем_______________________________________________________

Число элементов (тип линии)___________________________________________________________

3 - Двухэлементный счетчик (трехпроводная линия)

4 - Трехэлементный счетчик (четырехпроводная линия)

При отсутствии в счетчике дополнительных функций, обозначаемых символами “А”, “L”, “U”, “В”, “S”, “N”, “GS”, “GP”, эти символы в обозначении модификации отсутствуют.

В счетчике возможно использование одного телеметрического модуля “Р24” или “U” и одного интерфейсного модуля “В” или “S”.

Для применения в счетчике модема “GS” или “GP” необходимо наличие интерфейсного модуля “В” или “S”.

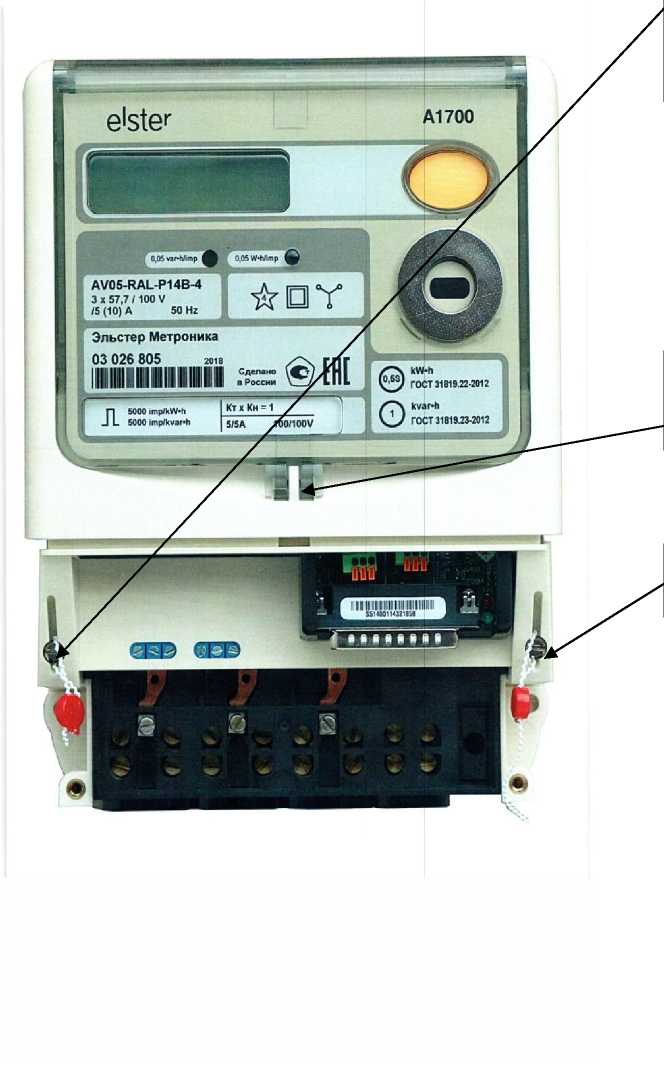

Место установки пломбы ОТК завода-
