Мерники металлические технические 1-го класса МТ (далее - мерники) предназначены для измерений объема жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 74884-19
Наименование Мерники металлические технические 1-го класса МТ
Страна-производитель БОЛГАРИЯ
Срок свидетельства (Или заводской номер) на 3 шт. с зав.№ 18160 … 18162
Производитель / Заявитель

Фирма "Rodina-Haskovo" JSC, Болгария

БОЛГАРИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 6
Найдено поверителей 1
Успешных поверок (СИ пригодно) 6 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74884-19: Описание типа СИ Скачать 595.5 КБ
74884-19: Методика поверки Скачать 50.4 КБ

Описание типа

Назначение

Мерники металлические технические 1-го класса МТ (далее - мерники) предназначены для измерений объема жидкости.

Описание

Принцип действия мерников металлических технических 1-го класса МТ основан на заполнении их жидкостью до отметки, соответствующей номинальной вместимости. Измерение объема жидкости проводится методом слива или налива.

Мерники металлические технические 1-го класса МТ представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами и термометрами, расположенными равномерно.

Мерники металлические технические 1-го класса МТ установлены на опорных регулируемых лапах, для контроля правильности установки снабжены отвесом. Имеют устройство для сообщения внутренней полости мерника с атмосферой и приспособление, предохраняющее выброс жидкости из мерника. На мерниках установлены наливная и переливная трубы, а также три крана для отбора и слива жидкости. В нижней точке мерника имеется патрубок с краном для слива. Для защиты от несанкционированного доступа мерники пломбируются, как показано на рисунке 2, на пломбы наносятся знаки поверки.

Общий вид мерников металлических технических 1-го класса МТ представлен на рисунке 1.

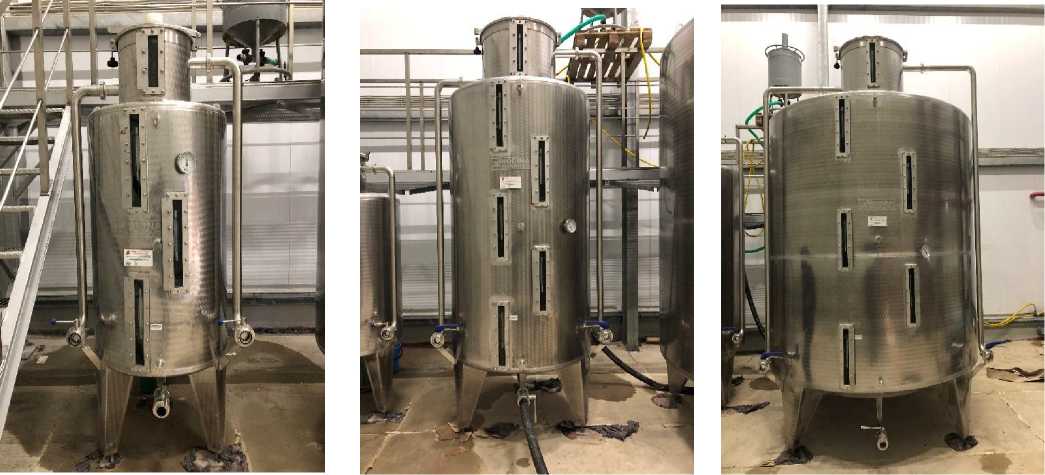

Рисунок 1 - Общий вид мерников металлических технических 1-го класса МТ, зав. №№ 18162, 18161, 18160

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

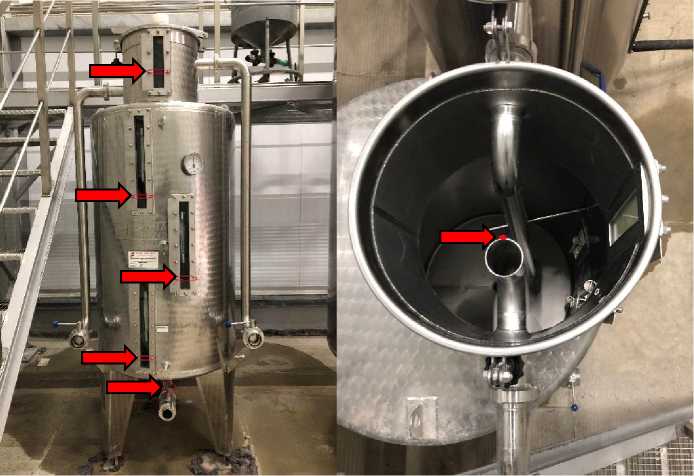

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических технических 1-го класса МТ, зав. №№ 18162, 18161, 18160

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

зав. № 18162

зав. № 18161

зав. № 18160

Номинальная вместимость при температуре +20 □ (дм3

750

2500

10000

Цена деления шкалы, дм3

5

10

-

Пределы допускаемой относительной погрешности при температуре +20 □ ,(% от номинального значения полной вместимости

±0,2

Измеряемая среда

Вода и другие неагрессивные жидкости по отношению к материалам мерников

Температура измеряемой среды, □ С

от +10 до +30

Габаритные размеры, мм, не более:

- высота

- диаметр

2350

840

3195

1224

3485

2300

Масса, кг, не более

153

320

805

Условия эксплуатации:

- температура окружающего воздуха, □ С

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

от +10 до +30

от 30 до 80 от 84 до 106

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на резервуаре мерника металлического технического 1-го класса МТ, методом гравировки и на титульный лист паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мерники металлические технические 1-го класса МТ, зав. №№ 18162, 18161, 18160

-

3 шт.

Паспорт

-

3 экз.

Поверка

осуществляется по документу ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки.

Основные средства поверки:

- рабочие эталоны единицы объема 1-го разряда согласно приказу Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объем жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости. Часть 3»;

- колбы 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;

- эталонные пипетки на полный слив вместимостью до 0,1 дм3 по ГОСТ 29227-91;

- термометр лабораторный с ценой деления 0,1 оС по ГОСТ 28498-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников металлических технических 1-го класса МТ с требуемой точностью.

Знак поверки наносится на свидетельство о поверки и (или) паспорт. Мерник пломбируют с нанесением знака поверки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агенства по техническому регулированию метрологии № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объем жидкости и вместимости при статических

измерениях, массового и объемного расхода жидкости»

ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки

Техническая документация изготовителя
