Датчики силоизмерительные тензорезисторные S363R
| Номер в ГРСИ РФ: | 74885-19 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | Фирма "ANYLOAD TRANSDUCER CO.LTD.", Канада |
Датчики силоизмерительные тензорезисторные S363R (далее - датчики силы) предназначены для измерений статических и медленно меняющихся сил.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74885-19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики силоизмерительные тензорезисторные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | S363R | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0d1127fa-7a0c-00e2-067c-b1898513fcce | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "Anyload Transducer Co. Ltd.", Канада
КАНАДА
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 200 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
74885-19: Описание типа
2023-74885-19.pdf
|
Скачать | 109.4 КБ | |
|
74885-19: Методика поверки
2022-mp74885-19.pdf
|
Скачать | 447.8 КБ |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные S363R (далее - датчики силы) предназначены для измерений статических и медленно меняющихся сил.
Описание
Принцип действия датчиков силы основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.
Датчики силы имеют индивидуальную градуировочную характеристику вида:
Ua = k x F +b,
где Ua - значение выходного сигнала, В (мВ/В); k - коэффициент чувствительности, В (мВ/В); F - отношение приложенной нагрузки к номинальной Fi/FHOM; b - свободный член, В (мВ/В).
Индивидуальные значения коэффициентов k и b заносятся в паспорт каждого датчика.
Конструктивно датчики силы выполнены в корпусе цилиндрической формы. Чувствительным элементов является упругий измерительный элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал. Датчики силы изготовлены с двумя мостовыми схемами. Две мостовые схемы предназначены для обеспечения надежности работы датчиков, в случае неполадок одной, вторая является дублирующей.
Датчики силы являются универсальными, поэтому в их конструкции предусмотрены внутренние резьбовые соединения для установки шарнирных проушин. Для усиления и обработки электрического сигнала применяются соответствующие измерительные усилители. Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Модификации S363R-T-100 и S363R-T-15O не имеют измерительного усилителя.
Конструкция корпуса датчиков силы обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Модификации датчиков силы отличаются габаритными размерами и массой. Обозначение модификаций: S363R-T-X, где S363R-T - обозначение типа по каталогу производителя, X -принимает значения 5, 10, 20, 30, 100, 150. Общий вид датчика представлен на рисунке 1.

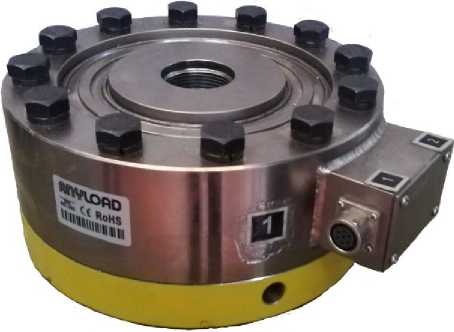

Рисунок 1 - Общий вид датчика силоизмерительного тензорезисторного S363R
Программное обеспечение
отсутствует.
Технические характеристики
|
Таблица 1 - Метрологические характе |
ристики | |||||
|
Наименование характеристики |
Значение | |||||
|
Модификация |
S363R-T-5 |
S363R-T-10 |
S363R-T-20 |
S363R-T-30 |
S363R-T-100 |
S363R-T-150 |
|
Номинальная нагрузка Рном, кН |
49 |
98 |
196 |
294 |
980 |
1470 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
* ± 0,5 (± 1; ± 2) | |||||
|
* хг У казываются в паспорте | ||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значение выходного сигнала для модификаций: - со встроенным усилителем, В - без встроенного усилителя, мВ/В |
6 ± 4 ± 2 |
|
Входное сопротивление без встроенного усилителя, Ом |
770 ± 30 |
|
Выходное сопротивление без встроенного усилителя, Ом |
700 ± 5 |
|
Напряжение питания постоянного тока, В |
от 3 до 10 |
|
Г абаритные размеры, мм, не более - диаметр - высота |
572 300 |
|
Масса, кг, не более |
180 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится на титульные листы эксплуатационных документов типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений_____________________________________
|
Наименование |
Обозначение |
Количество |
|
Датчик силоизмерительный тензорезисторный |
S363R |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Датчики силоизмерительные тензорезисторные S363R. Методика поверки |
МП 4.28.006-2018 |
1 экз. |
Поверка
осуществляется по документу МП 4.28.006-2018 «ГСИ. Датчики силоизмерительные тензорези-сторные S363R. Методика поверки», утвержденному ФГУП «ЦАГИ» 21.05.2018 г.
Основные средства поверки:
Машины силовоспроизводящие 3-го разряда по ГОСТ 8.640-2014;
Вольтметр универсальный В7-78/1 (рег. № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Техническая документация изготовителя
Другие Датчики силоизмерительные
