Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т

Номер в ГРСИ РФ: 74892-19
Категория: Узлы учета нефтепродуктов
Производитель / заявитель: ООО "СНГ" (Системы Нефть и Газ), г.Щелково
Скачать
74892-19: Описание типа СИ Скачать 359.7 КБ
74892-19: Методика поверки Скачать 782.4 КБ
Нет данных о поставщике
Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т (далее - устройства УПВА-Т) предназначены для воспроизведения аналоговых и импульсных сигналов, имитирующих сигналы от первичных преобразователей расхода, плотномеров, датчиков температуры и давления, а также для имитации сигналов прувера (импульсной посылки с заданной частотой и количеством импульсов и соответствующих стартового и стопового импульса).

Информация по Госреестру

Основные данные
Номер по Госреестру 74892-19
Наименование Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов
Модель УПВА-Т
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 23.04.2024
Производитель / Заявитель

ООО "СНГ" (Системы Нефть и Газ), г.Щелково

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 323
Найдено поверителей 17
Успешных поверок (СИ пригодно) 315 (98%)
Неуспешных поверок (СИ непригодно) 8 (2%)
Актуальность информации 19.11.2024

Поверители

Скачать

74892-19: Описание типа СИ Скачать 359.7 КБ
74892-19: Методика поверки Скачать 782.4 КБ

Описание типа

Назначение

Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т (далее - устройства УПВА-Т) предназначены для воспроизведения аналоговых и импульсных сигналов, имитирующих сигналы от первичных преобразователей расхода, плотномеров, датчиков температуры и давления, а также для имитации сигналов прувера (импульсной посылки с заданной частотой и количеством импульсов и соответствующих стартового и стопового импульса).

Описание

Принцип работы устройства УПВА-Т основан на том, что блок управления периодически сканирует матричную клавиатуру, представляющую собой матрицу кнопок, состоящую из 5 колонок и 7 рядов, проверяет готовность и считывает информацию с аналогоцифрового преобразователя АЦП, вырабатывает управляющие сигналы и выводит значение сигнала в выбранном канале на жидкокристаллический алфавитно-цифровой индикатор.

Устройства УПВА-Т представляют собой источники калиброванных сигналов на базе прецизионных генераторов тока и таймеров с опорной частотой от кварцевого генератора.

Аналоговые каналы реализованы с использованием шестнадцатиразрядных цифроаналоговых преобразователей АД420 и измерителя на базе 24-разрядного АЦП. Измеренные значения силы тока выводятся на дисплей и используется для коррекции формируемой силы тока.

Импульсные каналы представляют собой кварцевый генератор и делитель частоты, коэффициент которого задаётся с клавиатуры. В качестве ключей сигналов «Старт», «Стоп» используются реле с оптической развязкой. Жидкокристаллический алфавитно-цифровой индикатор служит для отображения номера выбранного канала, текущего значения параметра и задания нового значения параметра. Цифровая клавиатура служит для ввода нового значения параметра. Устройство УПВА-Т конструктивно выполнено в высокопрочном корпусе типа «чемодан» из конструкционного пластика.

На рисунке 1 приведен общий вид устройства УПВА-Т, на рисунке 2 - схема

пломбирования устройства УПВА-Т.

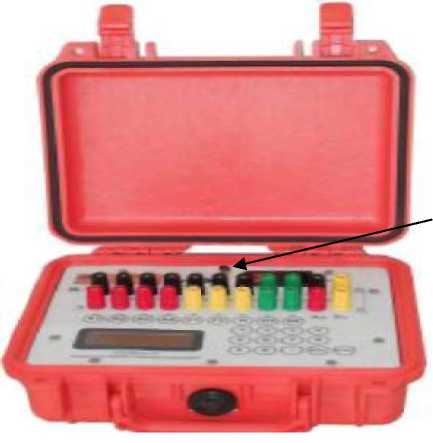

Рисунок 1 - Общий вид устройства УПВА-Т

Пломба

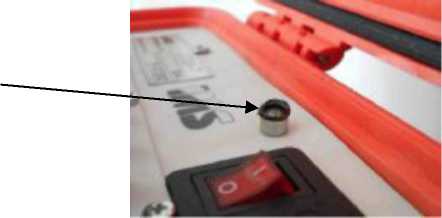

Рисунок 2 - Схема пломбирования устройства УПВА-Т

Программное обеспечение

Устройства УПВА-Т имеют встроенное программное обеспечение (ПО). Встроенное ПО - внутренняя программа процессора, предназначенная для обеспечения функционирования устройства. ПО заносится в постоянное запоминающее устройство в процессе изготовления и не может быть изменено в процессе эксплуатации устройства. Интерфейс пользователя и интерфейс связи у устройства отсутствуют, поэтому идентификационные данные ПО не определяются.

Уровень защиты ПО по Р50.2.077-2014 - «высокий». Конструкция устройства за счет механической защиты (пломбирование) и отсутствия программно-аппаратных интерфейсов связи исключает возможность несанкционированного влияния на ПО устройства и измерительную информацию. В соответствии с п.4.3 Р50.2.077-2014 проверка защиты ПО и оценка ее уровня не предусматривается.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

УПВА-Т

Номер версии (идентификационный номер) ПО

не ниже v1.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизведения силы постоянного тока, мА

от 3 до 22

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мкА

±3

Диапазон воспроизведения периода следования импульсов, мкс

от 66,667 до 10-106

Диапазон воспроизведения частоты следования импульсов, Гц

от 0,1 до 15000

Пределы допускаемой относительной погрешности воспроизведения периода и частоты следования импульсов, %

±5-10-4

Диапазон воспроизведения количества импульсов в пачке, имп

от 10 до 1-107

Пределы допускаемой абсолютной погрешности воспроизведения количества импульсов в пачке, имп

±1

Количество каналов воспроизведения

- токовых сигналов

- импульсных сигналов

4

2

Дискретность воспроизведения периода следования импульсов, мкс

0,250

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электропитания:

- напряжение переменного тока частотой 50 Гц, В

- потребляемая мощность, В •А, не более

220 ± 22

20

Условия эксплуатации:

- температура окружающего воздуха, 0С

- относительная влажность воздуха при +25 оС, %

- атмосферное давление, кПа

от +5 до +40

до 90

от 80 до 106,7

Диапазон сопротивления нагрузки каналов формирования силы постоянного тока, Ом

от 10 до 750

Габаритные размеры (длинахширинахвысота), мм, не более

300x270x150

Масса, кг, не более

5

Срок службы, лет, не менее Средняя наработка на отказ, ч

10

10000

Знак утверждения типа

наносится на лицевую поверхность устройства УПВА-Т методом плоской печати, а также на левые верхние углы на титульных листах руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 4 - Комплектность устройства УПВА-Т

Наименование

Обозначение

Количество

Устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т

-

1 шт.

Формуляр

4012.005.11414740-2018

1 экз.

Руководство по эксплуатации

4012.005.11414740-2017

1 экз.

Методика поверки

МП 2064-0135-2018

1 экз.

Упаковка

-

1 компл.

Поверка

осуществляется по документу МП 2064-0135-2018 «ГСИ. Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 сентября 2018 г.

Основные средства поверки:

- компаратор напряжения Р3003 (регистрационный № 7476-91);

- частотомер электронно-счетный Ч3-63 (регистрационный № 9084-83);

- мера электрического сопротивления Р3030 (регистрационный № 8238-81);

- мегаомметр М4122 (регистрационный № 40999-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и (или) наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А

Приказ Росстандарта №1621 от 31.07.2018. Об утверждении государственной поверочной схемы для средств измерений времени и частоты

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4012.005.11414740-2017. Устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т. Технические условия
