Регистраторы SZ-P04, SZ-P04С
| Номер в ГРСИ РФ: | 74894-19 |
|---|---|
| Производитель / заявитель: | ООО "Предприятие "ЭЛТЕКС", г.Новосибирск |
Регистраторы SZ-P04, SZ-P04С (далее по тексту - регистраторы) предназначены для измерений количества импульсов, поступающих на входы измерительных каналов от приборов учета электрической энергии, имеющих импульсный выход.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74894-19 |
| Действует | по 23.04.2024 |
| Наименование | Регистраторы |
| Модель | SZ-P04, SZ-P04С |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 67a07e7f-4e2e-48e0-5552-9170d44292b7 |
Производитель / Заявитель
ООО "Предприятие "ЭЛТЕКС", г. Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
74894-19: Описание типа
2023-74894-19.pdf
|
Скачать | 199.2 КБ | |
|
74894-19: Методика поверки
2022-mp74894-19.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Регистраторы SZ-P04, SZ-P04C (далее по тексту - регистраторы) предназначены для измерений количества импульсов, поступающих на входы измерительных каналов от приборов учета электрической энергии, имеющих импульсный выход.
Описание
Принцип действия регистраторов основан на подсчете количества импульсов, поступающих на измерительный вход, микроконтроллером с последующей передачей измерительной информации по радиоканалу.
Регистраторы предназначены для работы в составе системы «Умный дом», программноаппаратном комплексе для автоматического управления домашними системами и устройствами.
Регистраторы состоят из модулей микроконтроллера, радиотрансивера, антенны и выполнены в пластиковом корпусе с возможностью крепления на DIN-рейку.
Регистраторы выпускаются в следующих модификациях: SZ-P04 и SZ-PO4C. Регистраторы модификации SZ-P04C отличаются от модификации SZ-P04 наличием функции контроля обрыва связи с прибором учета.
Общий вид регистраторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
б)
а)

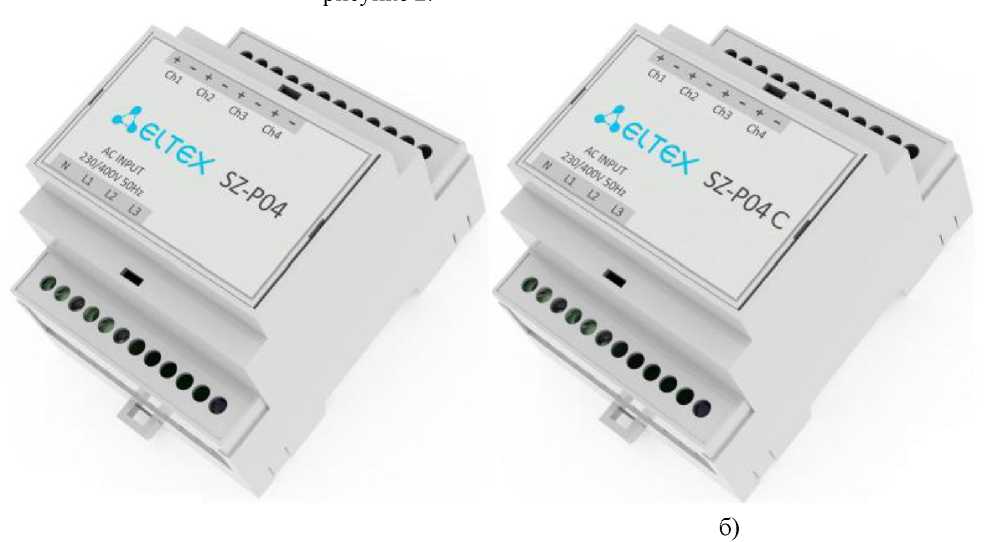

а) - Регистратор SZ-P04 б) - Регистратор SZ-PO4C
Рисунок 1 - Общий вид регистраторов
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
Программное обеспечение
Программное обеспечение регистраторов состоит из встроенного программного обеспечения микроконтроллера (далее по тексту - ВПО) и программного обеспечения для персонального компьютера (далее по тексту - ПО ПК).
ВПО хранится в энергонезависимой памяти и предназначено для управления работой регистраторов, сбора, обработки и передачи измерительной информации. Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция регистраторов исключает возможность несанкционированного влияния на микроконтроллер.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firm SZ-P04 |
|
Номер версии (идентификационный номер) ПО |
1.3.0 и выше |
|
Цифровой идентификатор ПО |
недоступен |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества импульсов, имп. |
от 0 до 232-1 |
|
Частота следования входных импульсов, Гц, не более |
100 |
|
Длительность входных импульсов, мс, не менее |
5 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов, %, на каждые 1000 импульсов |
±0,1 |
Таблица 3 - Основные технические характеристик
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
4 |
|
Тип входного сигнала |
«открытый коллектор»; «сухой контакт» |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 242 50 |
|
Потребляемая мощность, В^А, не более |
2,5 |
|
Габаритные размер, мм, не более: - высота - длина - ширина |
90,0 71,0 57,5 |
|
Масса, кг, не более |
0,14 |
|
Параметры беспроводного интерфейса: - номинальная рабочая частота, МГц - выходная мощность передатчика, дБм - чувствительность приемника, дБм, не более - дальность связи, м, не менее |
869 от 6 до 10 -89 30 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до 55 от 20 до 80 от 84,0 до 106,7 |
|
Средний срок службы, лет |
16 |
|
Средняя наработка на отказ, ч |
90000 |
Знак утверждения типа
наносится на этикетку регистраторов, размещенную на лицевой панели регистраторов методом шелкографии, и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Регистратор |
- |
1 шт. |
|
Паспорт |
РПЛТ.411000.141ПС |
1 экз. |
|
Руководство по эксплуатации |
РПЛТ.411000.141РЭ |
1 экз.* |
|
Методика поверки |
ОЦСМ 048196-2018 МП |
1 экз.* |
|
* - поставляется по отдельному договору только эксплуатирующим организациям. | ||
Поверка
осуществляется по документу ОЦСМ 048196-2018 МП «ГСИ. Регистраторы SZ-P04, SZ-P04C.
Методика поверки», утвержденной ФБУ «Омский ЦСМ» 13.11.2018 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33210А (регистрационный № 62209-15);
- частотомер электронно-счетный АКИП 5102 (регистрационный № 57319-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик регистраторов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на корпус регистратора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия (с Изменением №1)
РПЛТ.411000.141ТУ Регистраторы SZ-P04, SZ-P04C. Технические условия
