Преобразователи напряжения ИТ71
| Номер в ГРСИ РФ: | 74896-19 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Измерительные технологии", г.Саров |
Преобразователи напряжения ИТ71 (далее по тексту - преобразователь) предназначены для измерения, анализа и воспроизведения сигналов напряжения, полученных от первичных преобразователей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74896-19 |
| Действует | по 23.04.2024 |
| Наименование | Преобразователи напряжения |
| Модель | ИТ71 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dd9f4469-2f56-ba4b-5bda-920ba41201ca |
Производитель / Заявитель
ООО "НПП "Измерительные технологии", г. Саров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
74896-19: Описание типа
2023-74896-19.pdf
|
Скачать | 1.3 MБ | |
|
74896-19: Методика поверки
2022-mp74896-19.pdf
|
Скачать | 4.7 MБ |
Описание типа
Назначение
Преобразователи напряжения ИТ71 (далее по тексту - преобразователь) предназначены для измерения, анализа и воспроизведения сигналов напряжения, полученных от первичных преобразователей.
Описание
Преобразователи представляют собой блок управления ИТ71.20.000 в комплекте с программным обеспечением «СФЕРА». Блок управления состоит из крейта, в котором размещены модуль питания ИТ71.27.000, модуль сервиса ИТ71.55.300, предназначенный для управления измерением, и измерительные модули: двухканальный модуль генератора ИТ71.21.300 и до 16 четырехканальных измерителей напряжения ИТ71.22.300. Блок управления может быть установлен в стойку 19 дюймов.
Принцип действия преобразователей при измерении электрических сигналов основан на преобразовании в каждом канале аналоговых сигналов, поступающих от первичных преобразователей, в последовательности временных отсчетов. Полученная информация передается в компьютер через Ethernet.
Принцип действия преобразователей при воспроизведении электрических сигналов основан на преобразовании последовательности временных отсчетов, рассчитанных в соответствии с заданием, в выходное напряжение.
Входы измерителей напряжения дифференциальные, гальванически изолированы между собой и от источника питания. Выходы модуля генератора изолированы от источников питания. Внешний вид преобразователя показан на рисунке 1.

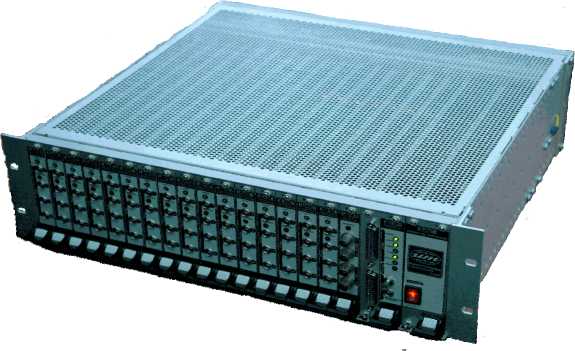

Рисунок 1 - Блок управления ИТ71.20.000
Пломбирование преобразователей напряжения ИТ71 не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) состоит из ПО измерительных модулей и ПО верхнего уровня «СФЕРА». ПО измерительных модулей выполняет функции сбора, обработки, хранения и передачи данных. ПО «СФЕРА» обеспечивает доступ пользователя к данным
преобразователя с персонального компьютера, подключенного к блоку управления через интерфейс Ethernet. Метрологические характеристики преобразователя нормированы с учетом влияния на них ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
ИТ71.21.300 |
ИТ71.22.300 |
СФЕРА | |
|
Идентификационное наименование ПО |
MTSW21 |
MTSW22 |
MTSW00 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.11 |
Не ниже 1.0.26 |
Не ниже 0.1.0.30 |
|
Цифровой идентификатор ПО |
71.21.300 |
71.22.300 |
71.00 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значение), В |
от -10 до +10 от -1 до +1 от -0,1 до +0,1 от -0,01 до 0,01 |
|
Рабочий диапазон частот измерений напряжения, Гц |
от 0 до 8000 включительно |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В: - для диапазона от -10 до +10 В - для диапазона от -1 до +1 В - для диапазона от -0,1 до +0,1 В - для диапазона от -0,01 до 0,01 В |
±(0,001-|Uh|+0,005) 1) ±(0,001-|Uh|+0,0005) ±(0,002JUu|+0,0001) ±(0,002М|+0,00005) |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока в диапазоне частот от 10 до 8000 Гц, В: - для диапазона от -10 до +10 В - для диапазона от -1 до +1 В - для диапазона от -0,1 до +0,1 В - для диапазона от -0,01 до 0,01 В |
±(0,002-Uh+0,00006) 1) ±(0,002-Uh+0,000006) ±(0,002-Uh+0,000003) ±(0,002-Uh+0,000003) |
|
Рабочий диапазон воспроизведения напряжения постоянного и переменного тока (амплитудные значение), В |
от -10 до +10 |
|
Пределы основной абсолютной погрешности воспроизведения напряжения постоянного и переменного тока, В |
±(0,01-Up+0,0001) 2) |
|
Диапазон частот воспроизведения напряжения, Гц |
от 0 до 8000 включительно |
|
Пределы дополнительной погрешности измерения и воспроизведения напряжения в диапазоне рабочих температур |
не превышают удвоенной основной погрешности |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - влажность окружающего воздуха, % |
от +18 до +28 до 80 |
|
1) Uu - числовое значение абсолютной величины измеряемого напряжения, В; 2) иг - числовое значение абсолютной величины воспроизводимого напряжения, В | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети частотой 50 Гц, В |
230±23 |
|
Потребляемая мощность, В •А, не более |
275 |
|
Габаритные размеры крейта (длинахвысотахглубина), мм, не более |
485x135x485 |
|
Масса, кг, не более |
16 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, % |
от +5 до +40 до 80 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь напряжения в составе: |
ИТ71 |
1 шт. |
|
- блок управления |
ИТ71.20.000 |
1 шт. |
|
- программное обеспечение |
«СФЕРА» |
1 шт. |
|
Комплект ЗИП |
1 шт. | |
|
Комплект эксплуатационной документации |
1 экз. | |
|
Методика поверки |
А3009.0287.МП-2018 |
1 шт. |
Поверка
осуществляется по документу А3009.0287.МП-2018 «Преобразователь напряжения ИТ71.
Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 21.11.2018 г.
Основные средства поверки:
- калибратор универсальный Н4-16 (регистрационный № 46627-11).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
ГОСТ 8.027-2001. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТБРС.411618.001 ТУ. Преобразователь напряжения ИТ71. Технические условия
