Дозаторы весовые автоматические дискретного действия PN 90 CGSHS
| Номер в ГРСИ РФ: | 74898-19 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | Фирма "PAYPER, S.A.", Испания |
Дозаторы весовые автоматические дискретного действия PN 90 CGSHS (далее - дозаторы) предназначены для автоматического дозирования сыпучих полимерных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74898-19 |
| Наименование | Дозаторы весовые автоматические дискретного действия |
| Модель | PN 90 CGSHS |
| Страна-производитель | ИСПАНИЯ |
| Срок свидетельства (Или заводской номер) | 29.04.2024 |
Производитель / Заявитель
Фирма "PAYPER, S.A.", Испания
ИСПАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 60 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 60 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 74898-19: Описание типа СИ | Скачать | 699.5 КБ | |
| 74898-19: Методика поверки | Скачать | 3.3 MБ |
Описание типа
Назначение
Дозаторы весовые автоматические дискретного действия PN 90 CGSHS (далее - дозаторы) предназначены для автоматического дозирования сыпучих полимерных материалов.
Описание
Принцип действия дозаторов основан на преобразовании силы, создаваемой дозируемым материалом, в деформацию упругого элемента весоизмерительного датчика, на который нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в аналогово-цифровой преобразователь. Преобразованный сигнал поступает в компьютерный терминал для обработки и отображения результатов дозирования.
Конструктивно дозаторы состоят из устройства подачи материала, весоизмерительного устройства, устройства разгрузки материала и устройства управления. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики, грузопередающие устройства.
Грузоприемное устройство представляет собой бункер. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы дозаторов при деформации грузоприемного устройства, вызванной изменением температуры и (или) объектом взвешивания.
В дозаторах устанавливаются датчики весоизмерительные тензорезисторные 300 фирмы «UTILCELL», Испания.
Устройство подачи материала предназначено для приема, равномерного распределения и подачи материала в весоизмерительное устройство.
Весоизмерительные устройства предназначены для определения массы материала.
Устройство разгрузки материала предназначено для выгрузки материала.
В качестве устройства управления в дозаторах применяется компьютерный терминал MCB+, производства PAYPER, S.A., Испания. Компьютерный терминал предназначен для управления дозатором. Компьютерный терминал может быть опционально укомплектован интерфейсами Ethernet, RS-232, RS-485, USB для подключения дозаторов к персональному компьютеру, принтеру и т.п.
Модификации дозаторов различаются метрологическими характеристиками.
В дозаторах предусмотрены следующие устройства и функции:
- автоматическое устройство установки нуля;
- устройство начального установления на нуль;
- устройство слежки за нулем;
- задание характеристик фасуемого материала;
- установка номинальной массы дозы;
- настройка производительности.

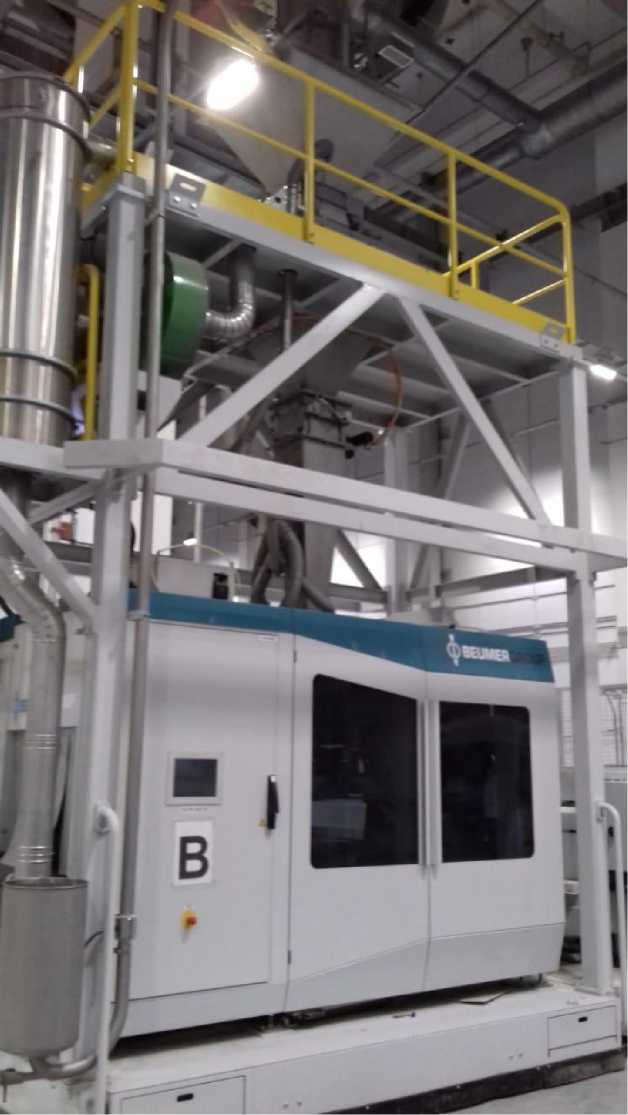

Рисунок 1 - Внешний вид дозаторов

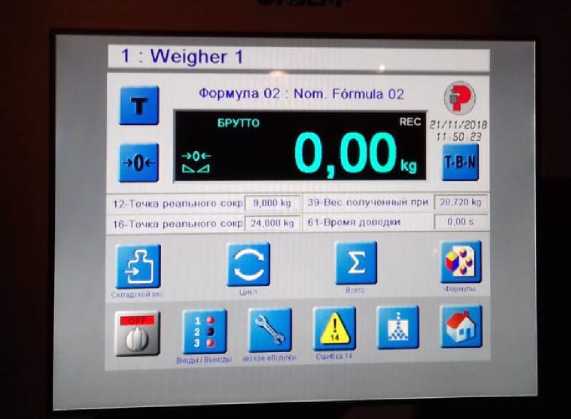

Рисунок 2 - Внешний вид компьютерного терминала
В дозаторах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) следующими средствами:
- вход в подпрограмму юстировки защищен административным паролем;
- при помощи переключателя, расположенного на корпусе компьютерного терминала; доступ к переключателю и внутрь корпуса ограничен пломбой (Рисунок 3);
- место соединения провода с компьютерным терминалом пломбируется (Рисунок 3).
Пломба, ограничивающая доступ к переключателю
Пломба, ограничивающая доступ внутрь корпуса компьютерного терминала
Пломба, защищающая место соединения провода с компьютерным терминалом
Рисунок 3 - Схема пломбировки от несанкционированного доступа в настройки дозаторов
Маркировка дозаторов производится на шильдах, закрепленных на корпусе дозатора, на которых нанесено:
- полное наименование изготовителя;
- обозначение дозаторов;
- дата изготовления дозаторов;
- заводской номер дозаторов;
- обозначение материалов, подлежащих взвешиванию;
- напряжение питания;
- частота питания;
- номинальная минимальная доза (Minfill);
- класс точности по ГОСТ 8.610-2012 (X(x));
- номинальное значение класса точности (Ref(x));
- цена деления шкалы (d);
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- знак утверждения типа.
Программное обеспечение
В дозаторах используется встроенное в компьютерный терминал программное обеспечение (ПО), которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
Идентификация программы: на экране терминала выбрать иконку «техническое обслуживание», затем «?» и на экране отобразится номер версии программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
|
Идентиф икационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
МСВР.А37 |
|
Номер версии (идентификационный номер) программного обеспечения* |
V2.20 |
|
Цифровой идентификатор программного обеспечения** |
2F15(CRC16) |
|
* Номер версии программного обеспечения должен быть не ниже указанного * * Цифровой идентификатор программного обеспечения приведен для указанной в таблице версии ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение класса точности по ГОСТ 8.610-2012 |
Ref(0,2) |
|
Диапазон регуляции устройств установления на нуль, не более |
4 % от Max |
|
Диапазон регуляции устройства начального установления на нуль, не более |
20 % от Max |
Таблица 3 - Метрологические характеристики
|
Наибольший предел (Мах), кг |
Наименьший предел (Min), кг |
Номинальная минимальная доза (Minfill), кг |
Цена деления шкалы (d), г |
|
25 |
25 |
25 |
20 |
Таблица 4 - Метрологические характеристики
|
Значение массы дозы (F), кг |
Максимально допускаемое отклонение каждой дозы от среднего значения для класса Х(0,2) (MPD) |
Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и периодической поверке и эксплуатации | |
|
При первичной и периодической поверке |
При эксплуатации | ||
|
25 |
40 г |
50 г |
12,5 г |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380 50 |
|
Потребляемая мощность, кВт, не более |
7,5 |
|
Условия эксплуатации дозаторов: - диапазон температур, °С - относительная влажность воздуха при 20 °С, %, не более |
от -10 до +40 60 |
|
Вероятность безотказной работы за 2000 ч |
0,95 |
|
Средний срок службы, лет |
7 |
Таблица 6 - Число весоизмерительных датчиков, габаритные размеры и масса дозатора
|
Число весоизмерительных датчиков (N) |
Г абаритные размеры дозатора, мм, не более |
Масса дозатора, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
3 |
1040 |
880 |
976 |
280 |
Таблица 7 - Габаритные размеры и масса компьютерного терминала
|
Наименование характеристики |
Значение |
|
Г абаритные размеры, мм, не более | |
|
- длина |
296 |
|
- ширина |
100 |
|
- высота |
90 |
|
Масса, кг, не более |
1,2 |
Знак утверждения типа
наносится графическим способом на шильдь, расположенный на корпусе дозатора и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дозаторы весовые автоматические дискретного действия |
PN 90 CGSHS |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Руководство пользователя программного обеспечения |
- |
1 экз. |
|
Методика поверки |
МП 2301-311-2018 |
1 экз. |
Поверка
осуществляется по документу МП 2301-311-2018 «Дозаторы весовые автоматические дискретного действия PN 90 CGSHS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.12.2018 г.
Основные средства поверки:
весы неавтоматического действия по ГОСТ OIML R 76-1-2011 с пределами допускаемой погрешности ± 5 г при нагрузке 25 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке на дозаторы и (или) в паспорте.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия.
Часть 1. Метрологические и технические требования. Методы испытаний
Техническая документация PAYPER, S.A., Испания
