Резервуары вертикальные стальные цилиндрические РВС-5000

Номер в ГРСИ РФ: 74899-19
Категория: Резервуары
Производитель / заявитель: АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк
Скачать
74899-19: Описание типа СИ Скачать 729.5 КБ
74899-19: Методика поверки Скачать 50.7 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары вертикальные стальные цилиндрические РВС-5000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - РВС-5000) предназначены для измерения объема нефти и нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74899-19
Наименование Резервуары вертикальные стальные цилиндрические
Модель РВС-5000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 6 шт. с зав.№ 6 … 11
Производитель / Заявитель

АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Актуальность информации 17.11.2024

Поверители

Скачать

74899-19: Описание типа СИ Скачать 729.5 КБ
74899-19: Методика поверки Скачать 50.7 КБ

Описание типа

Назначение

Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - РВС-5000) предназначены для измерения объема нефти и нефтепродуктов.

Описание

РВС-5000 представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей.

РВС-5000 оснащены предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации.

РВС-5000 находятся на территории установки подготовки нефти Западно-Салымского месторождения.

На рисунках 1 и 2 представлен общий вид резервуаров РВС-5000.

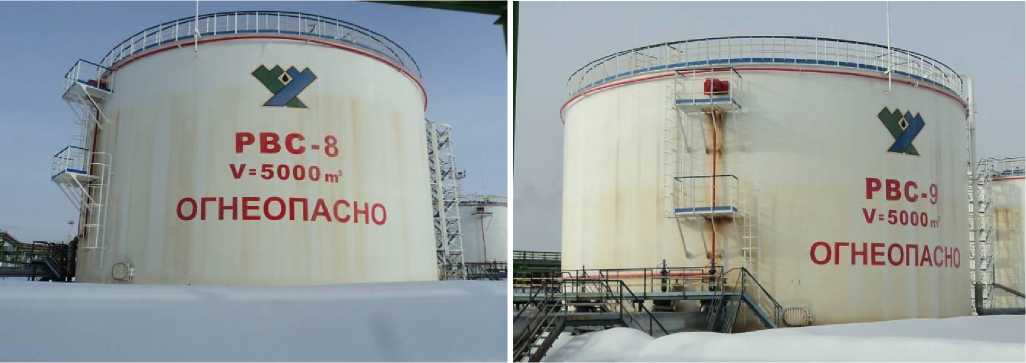

Рисунок 1 - Общий вид РВС-5000 зав. №№ 6, 7, 8, 9

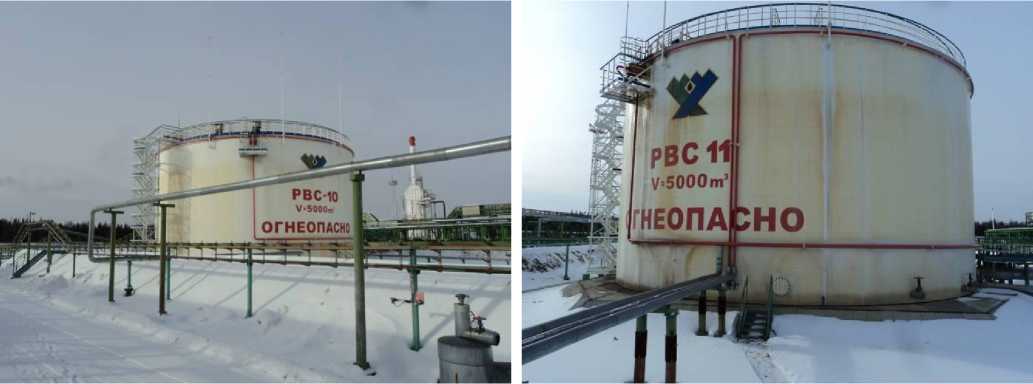

Рисунок 2 - Общий вид РВС-5000 зав. №№ 10, 11

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %,

±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Заводской номер

6

7

8

9

10

11

Габаритные размеры резервуаров, мм: внутренний диаметр высота стенки

22800

11920

22800

13000

20920

14900

Знак утверждения типа

наносится на информационную табличку резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический

РВС-5000 №№ 6, 7, 8, 9, 10, 11

6 экз.

Паспорт

6 экз.

Градуировочная таблица

6 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки».

Основные средства поверки:

— Рулетка   измерительная металлическая ЕХ20/5,   регистрационный   номер

в Федеральном информационном фонде (далее - регистрационный номер) 22003-07

— Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;

— Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;

— Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12

— Штангенциркуль ШЦ-I, регистрационный номер 260-05;

— Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.

Сведения о методах измерений

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
