Преобразователи силы тока измерительные ПИТ
| Номер в ГРСИ РФ: | 74910-19 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Горизонт Плюс", г.Истра |
Преобразователи силы тока измерительные ПИТ (далее - преобразователи) предназначены для преобразования силы постоянного и переменного тока в пропорциональные значения напряжения постоянного и переменного тока, в пропорциональные значения силы постоянного и переменного тока, в пропорциональные значения силы постоянного тока, соответствующие требованиям стандартного интерфейса «токовая петля 4/20 мА».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74910-19 |
| Действует | по 29.04.2029 |
| Наименование | Преобразователи силы тока измерительные |
| Модель | ПИТ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7de75cac-cfcd-4665-721b-0a439f5735c2 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-производственная организация «Горизонт Плюс» (ООО «НПО «Горизонт Плюс»), Московская обл., г. Истра
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|

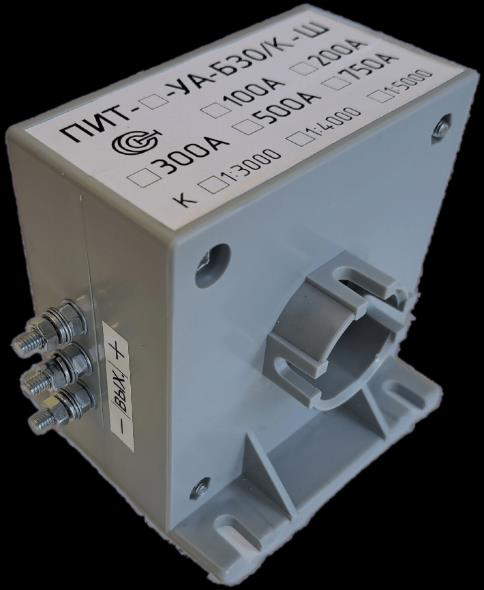

| Зарегистрировано поверок |
2543
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2528 (99%) |
| Неуспешных поверок (СИ непригодно) | 15 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
74910-19: Описание типа
2024-74910-19-1.pdf
|
Скачать | 2.1 MБ | |
|
74910-19: Методика поверки
2024-mp74910-19-1.pdf
|
Скачать | 7.5 MБ |
Описание типа
Назначение
Преобразователи силы тока измерительные ПИТ (далее - преобразователи) предназначены для преобразования силы постоянного и переменного тока в пропорциональные значения напряжения постоянного и переменного тока, в пропорциональные значения силы постоянного и переменного тока, в пропорциональные значения силы постоянного тока, соответствующие требованиям стандартного интерфейса «токовая петля 4/20 мА».
Описание
Преобразователи предназначены для работы в составе измерительных и управляющих систем в цепях, гальванически изолированных от питания и выхода, и относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия преобразователей основан на явлении электромагнитной индукции.
Ток, протекающий через входную шину, пропущенную в отверстие магнитопровода, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональный сигнал - напряжение соответствующего знака.
Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине. Ток компенсирующей обмотки прямо пропорционален измеряемому входному току и одновременно является выходным током преобразователя. Ток компенсирующей обмотки поступает на электронную схему обработки сигнала, где нормируется, обрабатывается и подается на выход преобразователя в надлежащем виде.
Датчик Холла в этом случае работает как элемент сравнения в очень узкой области характеристики преобразования, благодаря чему достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков.
В преобразователях, которые преобразуют только переменный ток, вместо датчика Холла установлен трансформатор тока.
В преобразователях со стандартным интерфейсом «токовая петля 4/20 мА», описанная выше схема обработки сигнала дополнена детектором истинных среднеквадратических значений (True RMS). Сигнал, выделенный схемой получения линейного токового выхода, преобразуется этим детектором в положительное напряжение, значение которого пропорционально истинному среднеквадратичному значению измеряемого тока. Схема передатчика токового интерфейса «токовая петля 4/20 мА» формирует из этого напряжения выходной токовый сигнал, пропорциональный истинному среднеквадратичному значению силы измеряемого тока.
Конструктивно преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре, и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе.
Преобразователи выпускаются в виде следующих модификаций:
- ПИТ-***-У — преобразуют мгновенные значения силы постоянного и переменного тока в пропорциональные значения напряжения постоянного и переменного тока в диапазоне от 0 до 5 В;
- ПИТ-***-ТВ - преобразуют мгновенные значения силы переменного тока в пропорциональные значения напряжения переменного тока в диапазоне от 0 до 4 В;
- ПИТ-***-Т - преобразуют мгновенные значения силы переменного тока в пропорциональные значения напряжения переменного тока в диапазоне от 0 до 2 В;
- ПИТ-***-УА - преобразуют мгновенные значения силы постоянного и переменного тока в пропорциональные значения силы постоянного и переменного тока;
- ПИТ-***-УН, ПИТ-***-УНА, ПИТ-***-УНАР - преобразуют мгновенные значения силы постоянного и переменного тока в пропорциональные значения силы постоянного и переменного тока, используя способ прямого усиления выходного сигнала датчика Холла;
- ПИТ-***-У-4/20, ПИТ-***-УН-4/20, ПИТ-***-УНР-4/20 - преобразуют
среднеквадратичное значение силы постоянного и переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;
- ПИТ-***-Т-4/20 - преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»,
где *** - верхний предел преобразования силы тока в амперах.
Дополнительно в обозначении преобразователей могут присутствовать следующие буквы и цифры:
А - преобразователь преобразует силу тока в силу тока;
Б - преобразователь предназначен для монтажа в блок;
В - преобразователь преобразует силу тока в напряжение;
П - преобразователь предназначен для монтажа на печатную плату;
Д - преобразователь предназначен для монтажа на DIN-рейку;
Р - преобразователь имеет разъемный корпус для установки на токовую шину без ее демонтажа;
М - преобразователь модернизированный;
Н - в преобразователе используется способ прямого усиления выходного сигнала датчика Холла;
Ш - контакты преобразователя выполнены в виде шпилек М5;
К - коэффициент преобразования. К может принимать следующие значения 3, 4, 5, что соответствует коэффициентам преобразования 1:3000, 1:4000, 1:5000;
У - преобразователь предназначен для преобразования силы как постоянного, так и переменного тока;
Т - преобразователь предназначен для преобразования только силы переменного тока.
Цифры от 0 до 9 в любой комбинации - размер отверстия магнитопровода преобразователя под входную токовую шину в миллиметрах (диаметр или прямоугольное сечение).
Преобразователи относятся к не обслуживаемым и не восстанавливаемым изделиям.
Знак поверки на корпус преобразователей не наносится.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и наносится типографским способом в виде наклейки на корпус преобразователя
Пломбирование преобразователей силы тока измерительных ПИТ не предусмотрено.
Общий вид преобразователей представлен на рисунках 1 - 35. Место нанесение заводского номера и знака утверждения типа представлено на рисунке 36.

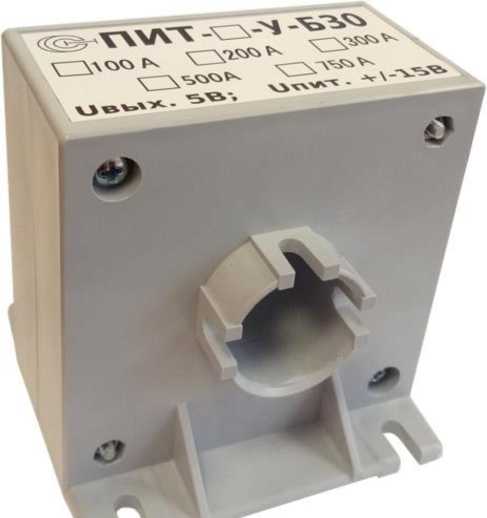

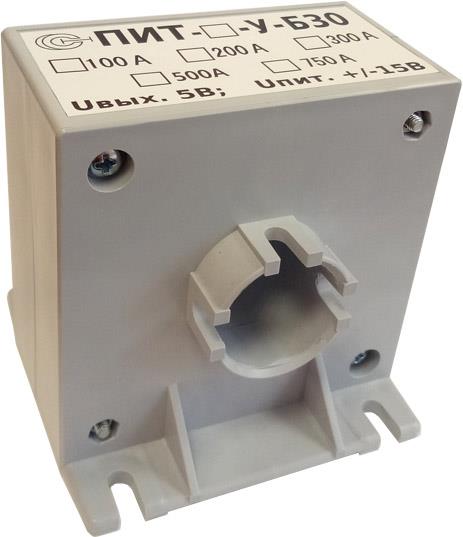

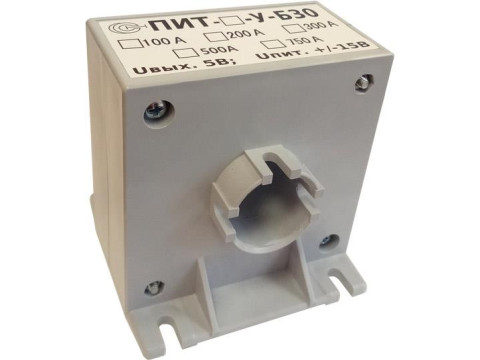

Рисунок 1 - Общий вид преобразователей
ПИТ-***-У-Б30

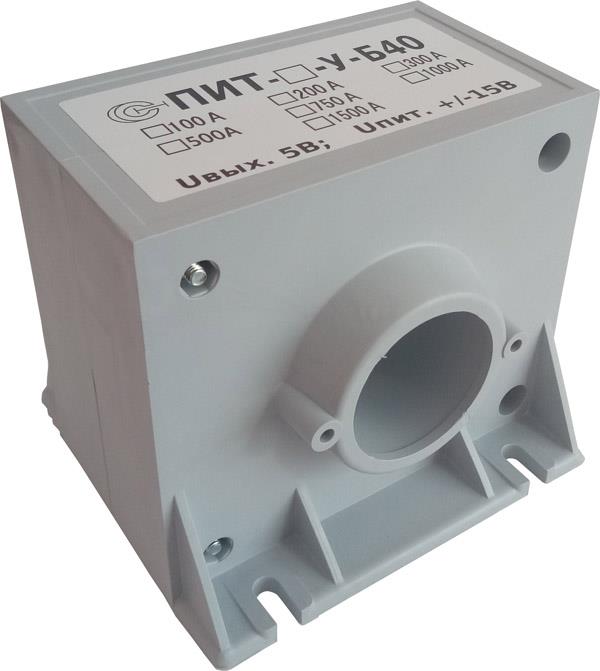

Рисунок 2 - Общий вид преобразователей ПИТ-***-у—Б4о

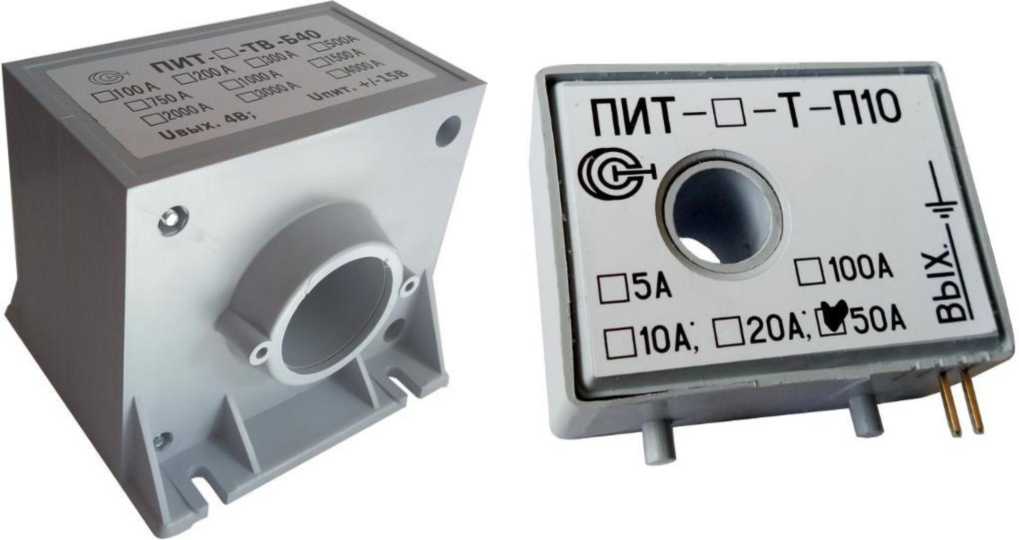

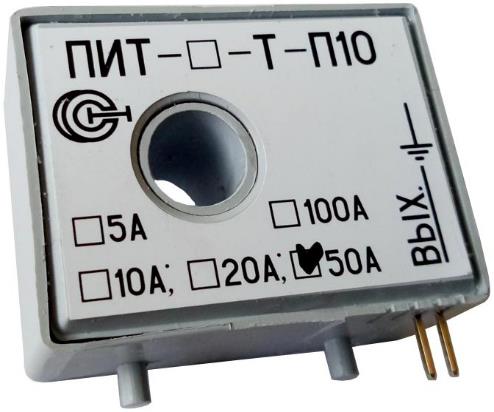

Рисунок 4 - Общий вид преобразователей
ПИТ-***-Т-П10

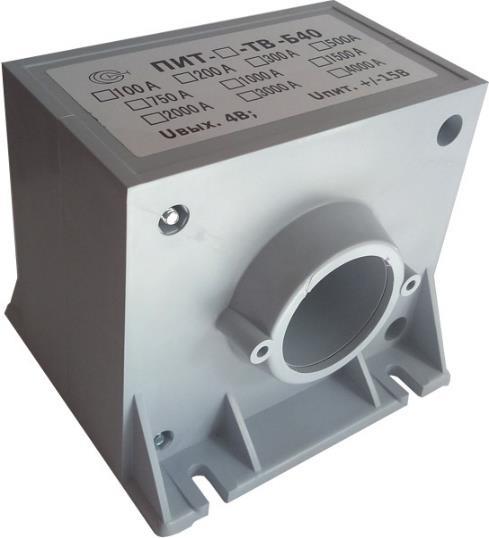

Рисунок 3 - Общий вид преобразователей
ПИТ-***—тв-Б40
Рисунок 6 - Общий вид преобразователей ПИТ-***—уА-Бзо

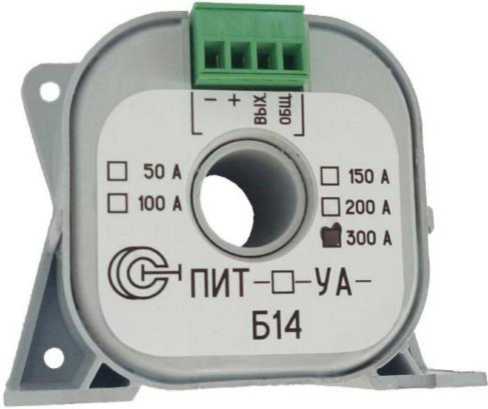

Рисунок 5 - Общий вид преобразователей
ПИТ-***-УА-Б14
Рисунок 8 - Общий вид преобразователей
ПИТ-***-УА-Ш5
Рисунок 7 - Общий вид преобразователей
ПИТ-***-УА-Ш2
П ИТ-О-У АР-Ы0х80
□ 500А СНОООА Q1500A □ 2000 А 03000 А
ипИт.О±15В-,а±2АВ;О±гбВ
I ипРОбАЬОГиПмин. ЗкВ
□ 500 А □ 1000 А 01500 А □ 2000 А 03000 А ипит. □ ±15В;О±24В',О+ 36В ипроб.(50Гц)1мин. ЗкВ

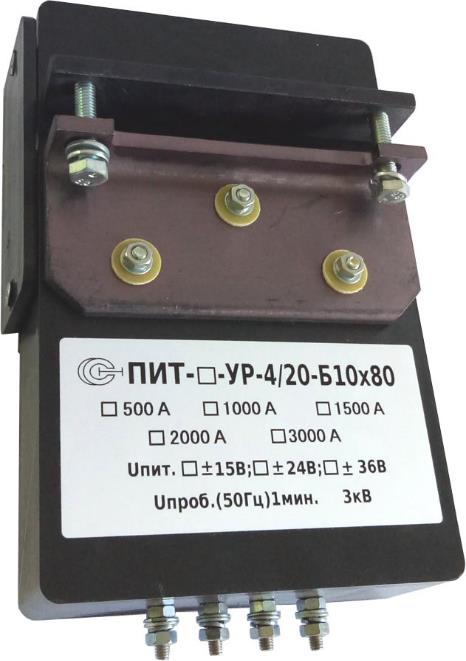

Рисунок 10 - Общий вид преобразователей ПИТ-***-УР-4/20-Б10х80

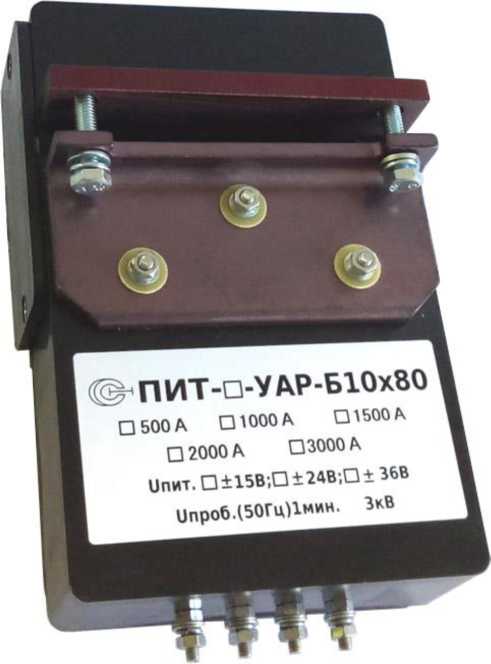

Рисунок 9 - Общий вид преобразователей
ПИТ-***-УАР-Б10х80

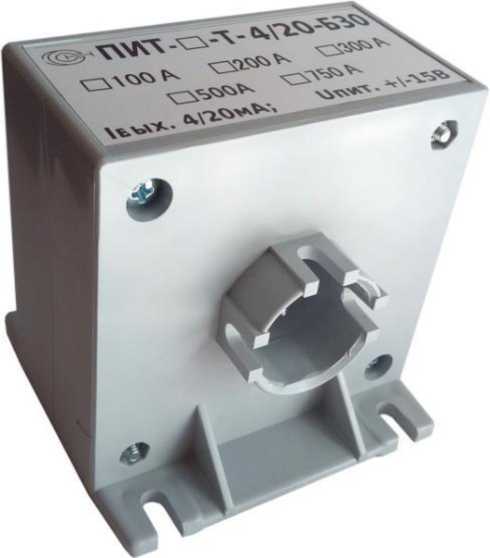

Рисунок 12 - Общий вид преобразователей ПИТ-***—т-4/20-Б30

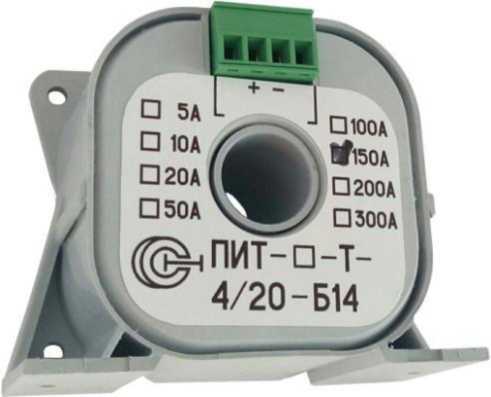

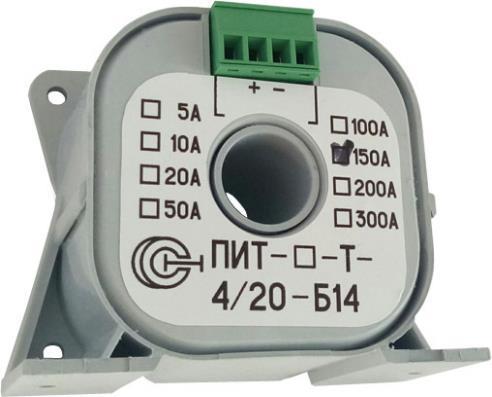

Рисунок 11 - Общий вид преобразователей ПИТ-***—т-4/20-Б14

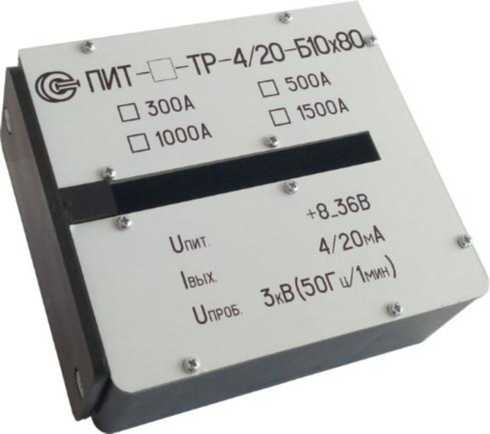

Рисунок 13 - Общий вид преобразователей
ПИТ-***-ТР-4/20-Б10х80

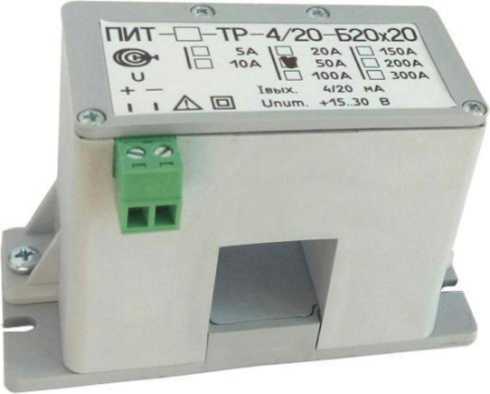

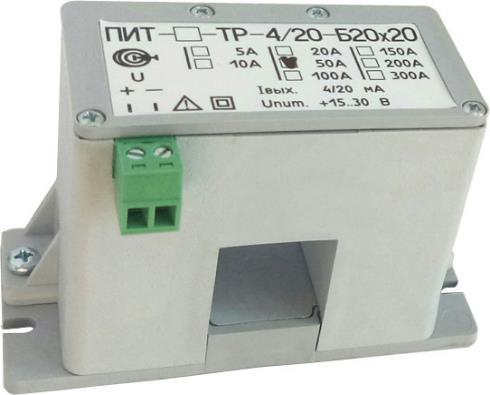

Рисунок 14 - Общий вид преобразователей ПИТ—***-ТР-4/20-Б20х20

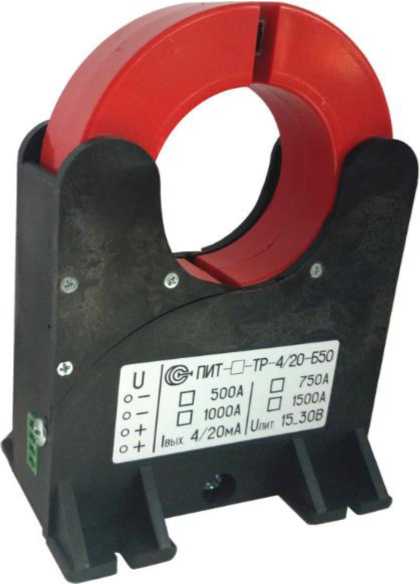

Рисунок 15 - Общий вид преобразователей ПИТ-***—тр-4/20-Б50

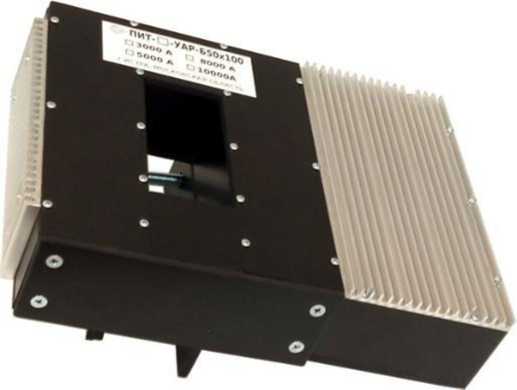

Рисунок 16 - Общий вид преобразователей
ПИТ-***-уАр—Б5Ох1оо

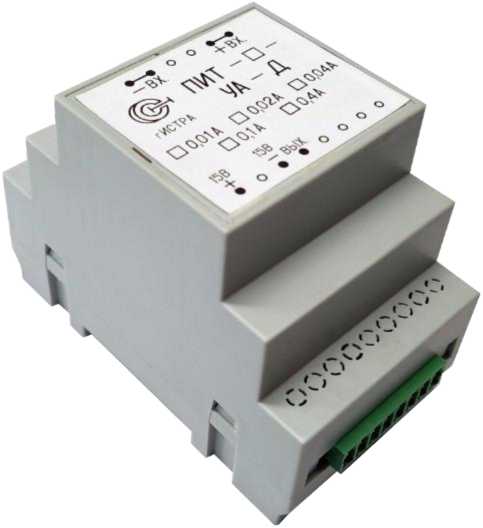

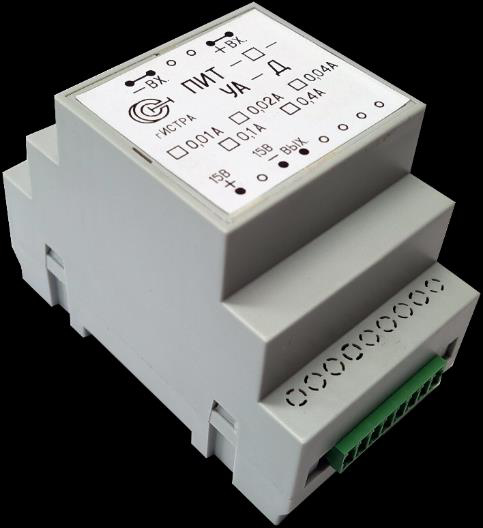

Рисунок 18 - Общий вид преобразователей ПИТ-***—уА—д
Рисунок 17 - Общий вид преобразователей

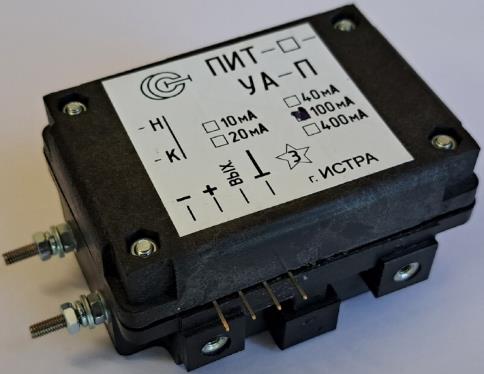

ПИТ-***-УА-П

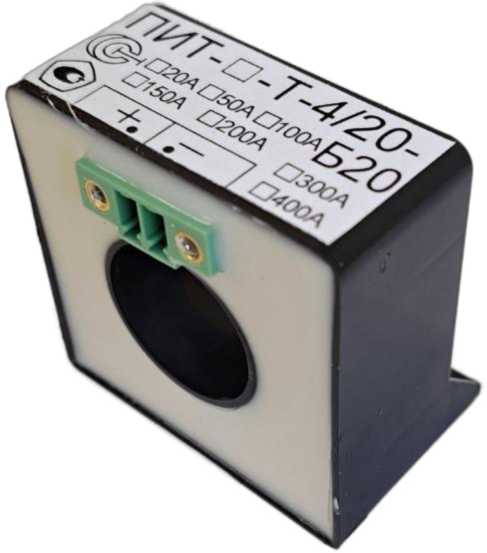

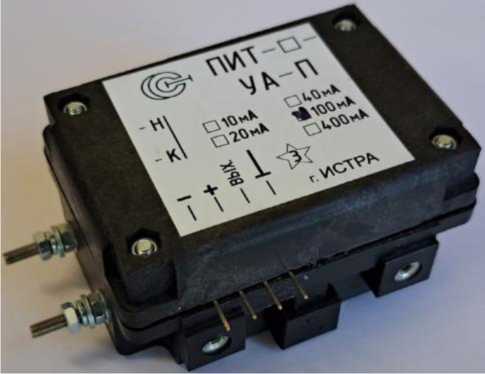

Рисунок 20 - Общий вид преобразователей
ПИТ-***-Т-4/20-Б20
Рисунок 19 - Общий вид преобразователей
ПИТ-***-у-4/2о—д

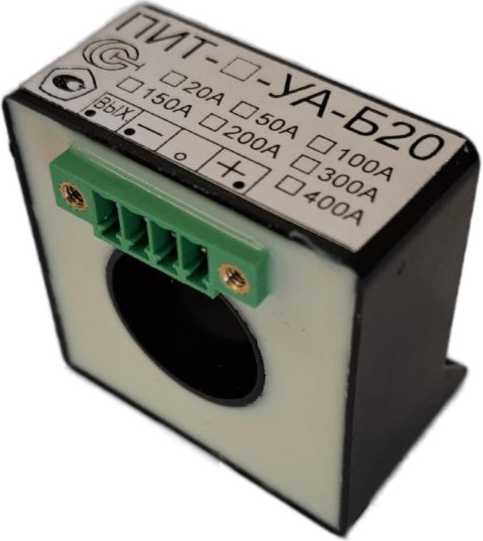

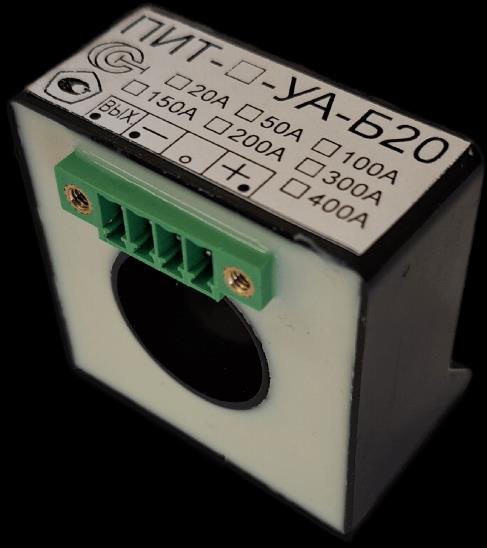

Рисунок 21 - Общий вид преобразователей
ПИТ-***-УА-Б20

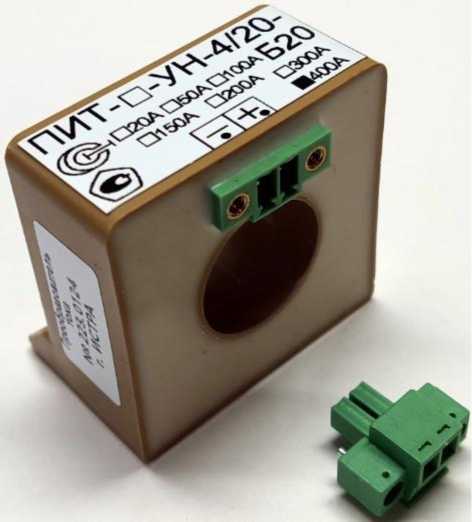

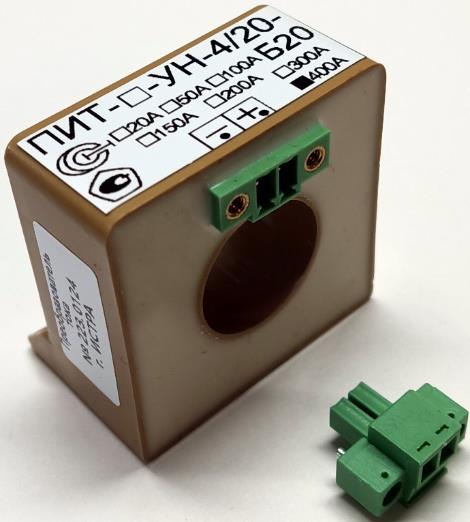

Рисунок 22 - Общий вид преобразователей ПИТ-***-ун-4/2о—Б2о
Рисунок 23 - Общий вид преобразователей
ПИТ-***-УА-Б30/К-Ш

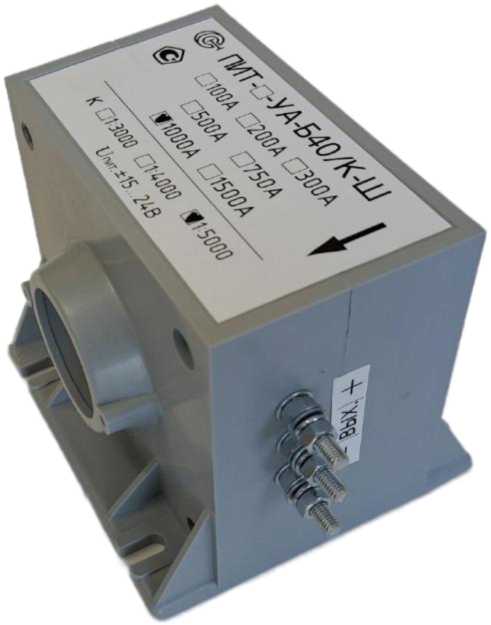

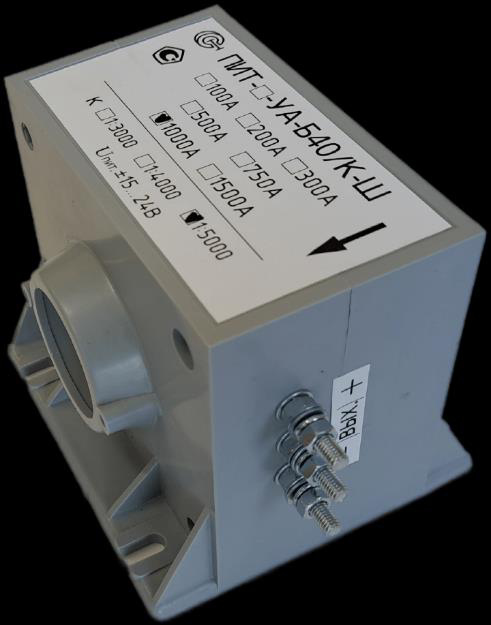

Рисунок 24 - Общий вид преобразователей
ПИТ-***-УА-Б40/К-Ш

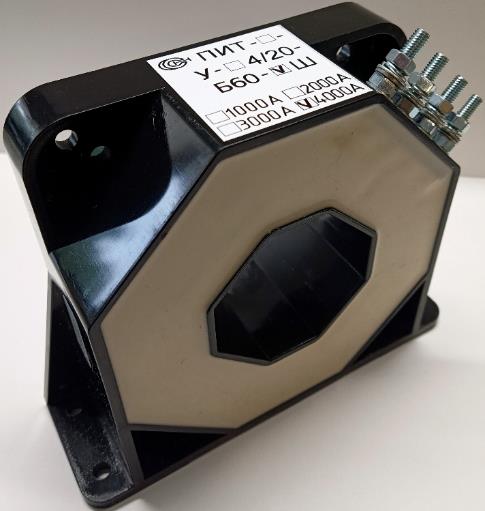

Рисунок 26 - Общий вид преобразователей
ПИТ-***-У-4/20-Б60-Ш
Рисунок 25 - Общий вид преобразователей
ПИТ-***-У-Б60-Ш

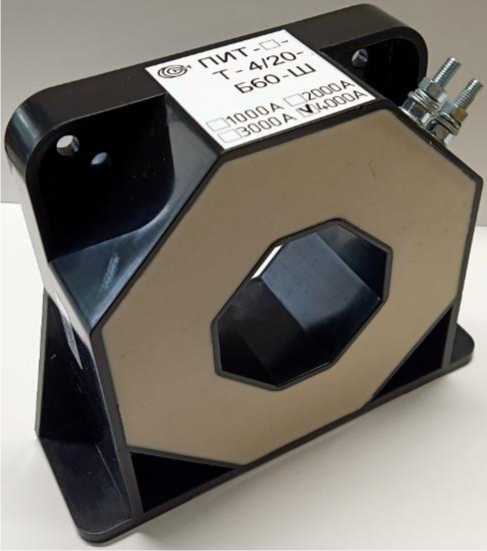

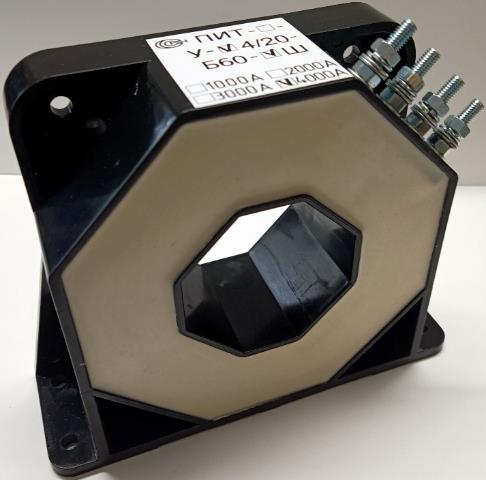

Рисунок 28 - Общий вид преобразователей
ПИТ-***-Т-4/20-Б60-Ш

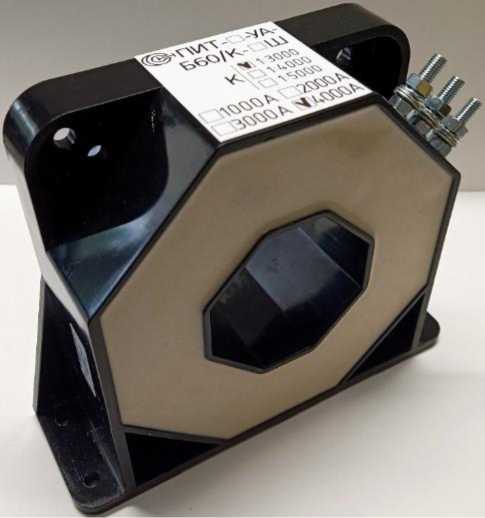

Рисунок 27 - Общий вид преобразователей
ПИТ-***-УА-Б60/К-Ш

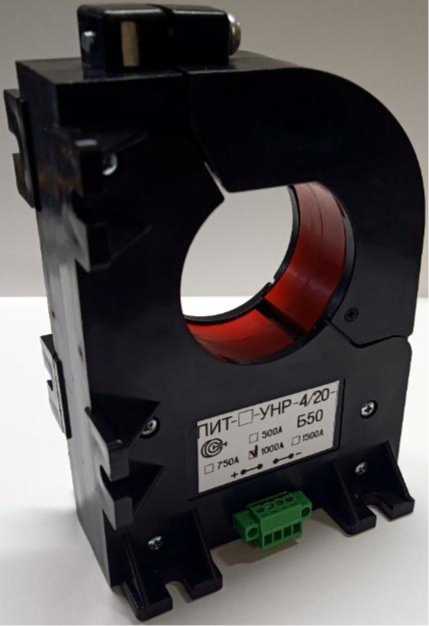

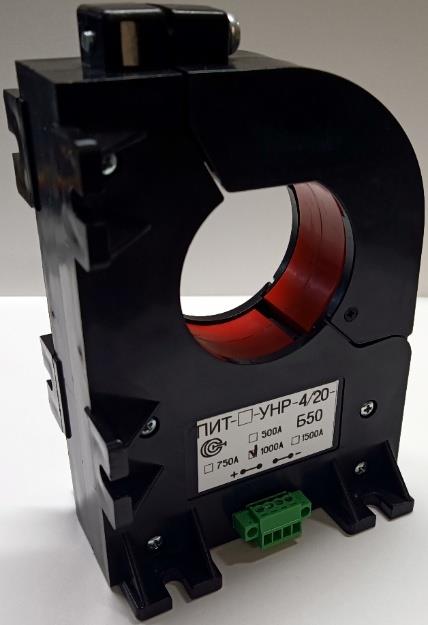

Рисунок 29 - Общий вид преобразователей ПИТ-***-УНР-4/20—Б50
Рисунок 30 - Общий вид преобразователей ПИТ-***-унАр—Б5о
Рисунок 31 - Общий вид преобразователей ПИТ-***-УНР-Б50

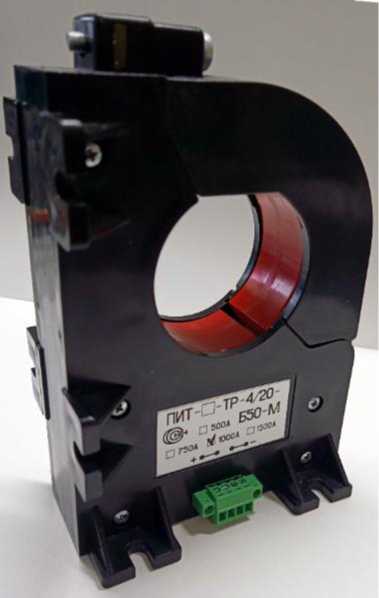

Рисунок 32 - Общий вид преобразователей ПИТ-***—тР-4/20-Б50-М

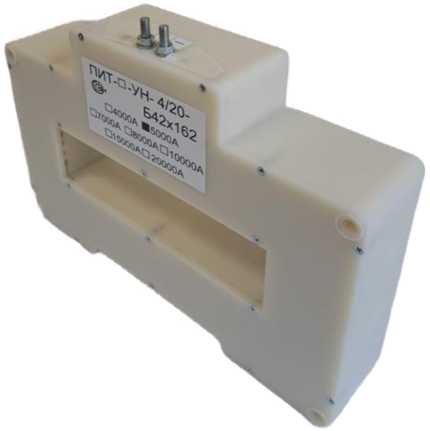

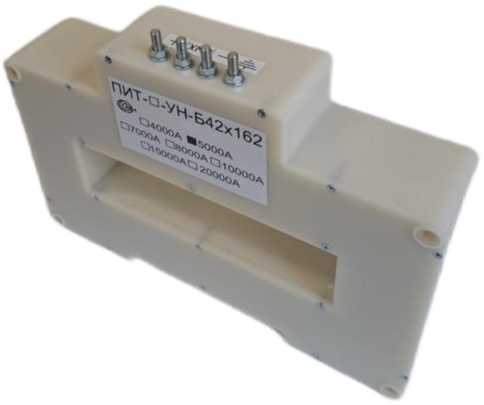

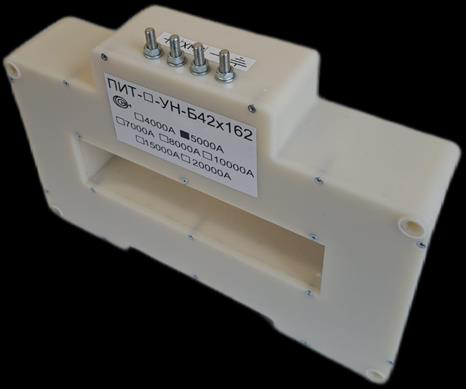

Рисунок 33 - Общий вид преобразователей
ПИТ-***-УН-Б42хБ162

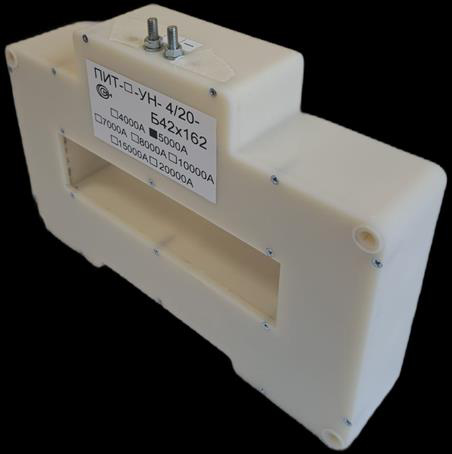

Рисунок 34 - Общий вид преобразователей ПИТ-***-УН-4/20-Б42х162,

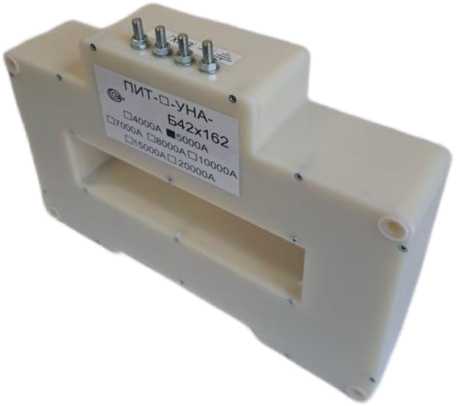

Рисунок 35 - Общий вид преобразователей ПИТ-***-УНА-Б42х1б2

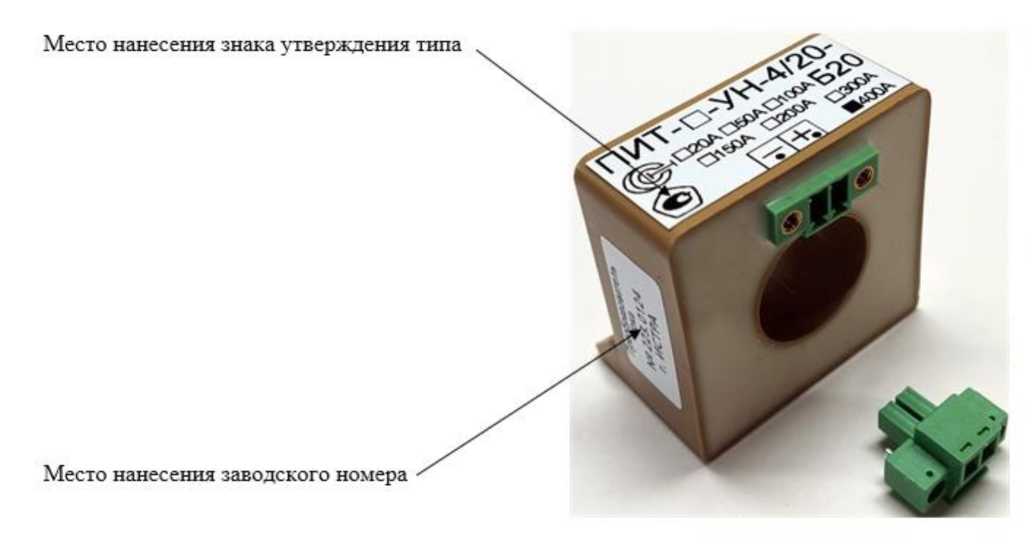

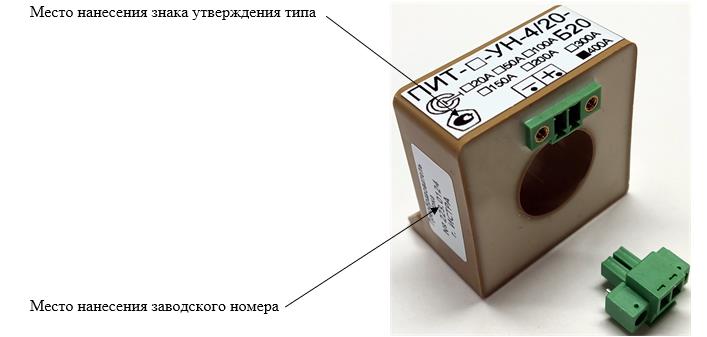

Рисунок 36 - Место нанесение заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Пределы преобразования силы тока
|
Модификация |
Верхний предел диапазона преобразования силы тока, А 1) |
|
ПИТ-***-УА-П, ПИТ-***-УА-Д, ПИТ-***-У-4/20-Д |
0,01; 0,02; 0,04; 0,1; 0,4 |
|
ПИТ-***-Т-П10, ПИТ-***-Т-4/20-П10, ПИТ-***-Т-П15, ПИТ-***-Т-4/20-П15 |
5, 10, 20, 50, 100 |
|
ПИТ-***-Т-4/20-П12, ПИТ-***-Т-4/20-Б14, ПИТ-***-ТР-4/20-Б2Ох2О |
5, 10, 20, 50, 100, 150, 200, 300 |
|
ПИТ-***-УА-П10, ПИТ-***-УА-П15 |
20, 50, 100, 150 |
|
ПИТ-***-Т-4/20-Б2О |
5, 10, 20, 50, 100, 150, 200, 300, 400 |
|
ПИТ-***-УА-Б14, ПИТ-***-У-4/20-Б14 |
20, 50, 100, 150, 200, 300 |
|
ПИТ-***-УА-Б20, ПИТ-***-УН-4/20-Б2О |
20, 50, 100, 150, 200, 300, 400 |
|
ПИТ-***-У-Б30, ПИТ-***-У-4/20-Б30, ПИТ-***-УА-Б30, ПИТ-***-Т-4/20-Б30, ПИТ-***-УА-Б30/К-Ш |
100, 200, 300, 500, 750 |
|
ПИТ-***-УА-Б40/К-Ш |
100, 200, 300, 500, 750, 1000, 2000 |
|
ПИТ-***-У-Б40, ПИТ-***-У-4/20-Б40, ПИТ-***-УА-Б40, ПИТ-***-ТВ-Б40, ПИТ-***-Т-4/20-Б40 |
100, 200, 300, 500, 750, 1000, 1500, 2000, 3000, 4000 |
|
ПИТ-***-У-Б60-Ш, ПИТ-***-У-4/20-Б60-Ш, ПИТ-***-УА-Б60/К-Ш |
1000, 2000, 3000, 4000 |
|
ПИТ-***-Т-4/20-Б6О-Ш |
1000, 2000, 3000, 4000 |
|
ПИТ-***-УНР-4/20-Б50, ПИТ-***-УНАР-Б50, ПИТ-***-УНР-Б50 |
500,750, 1000 |
|
ПИТ-***-УН-Б42х162, ПИТ-***-УН-4/20-Б42х162, ПИТ-***-УНА-Б42х162 |
3000, 4000, 5000 |
|
Модификация |
Верхний предел диапазона преобразования силы тока, А 1) |
|
ПИТ-***-УА-П12 |
200, 300 |
|
ПИТ-***-ТР-4/20-Б1Ох8О |
300,500, 1000, 1500 |
|
ПИТ-***-ТР-4/20-Б5О |
500,750, 1000, 1500 |
|
ПИТ-***-ТР-4/20-Б50-М |
500, 750, 1000 |
|
ПИТ-***-УР-4/20-Б1Ох8О, ПИТ-***-УАР-Б10х80 |
500,1000, 1500, 2000, 3000 |
|
ПИТ-***-УАР-Б50х100, ПИТ-***-УР-4/20-Б50х100, ПИТ-***-ТР-4/20-Б50х100 |
3000,5000, 8000, 10000 |
|
Примечания *** - верхний предел диапазона преобразования силы тока, А; 1) - нижний предел диапазона преобразования силы тока 0 А; Частота преобразуемой силы переменного тока 50 Гц | |
Таблица 2 - Пределы допускаемой основной погрешности преобразования силы тока
|
Модификация |
Пределы допускаемой основной приведенной погрешности преобразования силы тока, % 1) |
|
от ПИТ-100-ТВ-Б40 до ПИТ-4000-ТВ-Б40 |
±0,4 |
|
ПИТ-300-УА-Б14 от ПИТ-300-УА-Б20 до ПИТ-400-УА-Б20 от ПИТ-300-У-Б30 до ПИТ-750-У-Б30 от ПИТ-300-УА-Б30 до ПИТ-750-УА-Б30 от ПИТ-300-УА-Б3О/К-Ш до ПИТ-750-УА-Б3О/К-Ш от ПИТ-300-У-Б40 до ПИТ-1500-У-Б40 от ПИТ-300-УА-Б40 до ПИТ-1500-УА-Б40 от ПИТ-300-УА-Б40/К-Ш до ПИТ-750-УА-Б40/К-Ш от ПИТ-5-Т-4/20-П10 до ПИТ-100-Т-4/20-П10 от ПИТ-5-Т-4/20-П12 до ПИТ-100-Т-4/20-П12 от ПИТ-5-Т-4/20-П15 до ПИТ-100-Т-4/20-П15 от ПИТ-5-Т-4/20-Б14 до ПИТ-300-Т-4/20-Б14 от ПИТ-5-Т-4/20-Б20 до ПИТ-400-Т-4/20-Б20 от ПИТ-100-Т-4/20-Б30 до ПИТ-750-Т-4/20-Б30 от ПИТ-100-Т-4/20-Б40 до ПИТ-4000-Т-4/20-Б40 от ПИТ-1000-Т-4/20-Б6О-Ш до ПИТ-4000-Т-4/20-Б6О-Ш от ПИТ-5-Т-П10 до ПИТ-100-Т-П10 от ПИТ-5-Т-П15 до ПИТ-100-Т-П15 |
±0,5 |
|
от ПИТ-100-УА-П10 до ПИТ-150-УА-П10 от ПИТ-200-УА-П12 до ПИТ-300-УА-П12 от ПИТ-100-УА-П15 до ПИТ-150-УА-П15 от ПИТ-100-УА-Б14 до ПИТ-200-УА-Б14 от ПИТ-100-УА-Б20 до ПИТ-200-УА-Б20 от ПИТ-100-У-Б30 до ПИТ-200-У-Б30 от ПИТ-100-УА-Б30 до ПИТ-200-УА-Б30 от ПИТ-100-УА-Б30/К-Ш до ПИТ-200-УА-Б30/К-Ш от ПИТ-100-У-Б40 до ПИТ-200-У-Б40 от ПИТ-100-УА-Б40 до ПИТ-200-УА-Б40 ПИТ-2000-У-Б40 ПИТ-2000-УА-Б40 |
±О,7 |
|
Модификация |
Пределы допускаемой основной приведенной погрешности преобразования силы тока, % 1) |
|
от ПИТ-100-УА-Б40/К-Ш до ПИТ-200-УА-Б40/К-Ш от ПИТ-1000-УА-Б40/К-Ш до ПИТ-2000-УА-Б40/К-Ш от ПИТ-1000-У-Б60-Ш до ПИТ-4000-У-Б60-Ш от ПИТ-1000-УА-Б60/К-Ш до ПИТ-4000-УА-Б60/К-Ш | |
|
от ПИТ-0,01-УА-П до ПИТ-0,4-УА-П от ПИТ-0,01-УА-Д до ПИТ-0,4-УА-Д от ПИТ-20-УА-П10 до ПИТ-50-УА-П10 от ПИТ-20-УА-П15 до ПИТ-50-УА-П15 от ПИТ-20-УА-Б14 до ПИТ-50-УА-Б14 от ПИТ-20-УА-Б20 до ПИТ-50-УА-Б20 |
±1,0 |
|
от ПИТ-20-У-4/20-Б14 до ПИТ-300-У-4/20-Б14 от ПИТ-100-У-4/20-Б30 до ПИТ-750-У-4/20-Б30 от ПИТ-100-У-4/20-Б40 до ПИТ-2000-У-4/20-Б40 от ПИТ-5-ТР-4/20-Б20х20 до ПИТ-300-ТР-4/20-Б20х20 от ПИТ-300-ТР-4/20-Б10х80 до ПИТ-1500-ТР-4/20-Б10х80 от ПИТ-500-ТР-4/20-Б50 до ПИТ-1500-ТР-4/20-Б50 от ПИТ-500-ТР-4/20-Б50-М до ПИТ-1000-ТР-4/20-Б50-М от ПИТ-3000-ТР-4/20-Б50х100 до ПИТ-10000-ТР-4/20-Б50х100 |
±1,3 |
|
от ПИТ-0,01-У-4/20-Д до ПИТ-0,4-У-4/20-Д от ПИТ-1000-У-4/20-Б60-Ш до ПИТ-4000-У-4/20-Б60-Ш от ПИТ-3000-УН-Б42х162 до ПИТ-5000-УН-Б42х162 от ПИТ-3000-УНА-Б42х162 до ПИТ-5000-УНА-Б42х162 |
±1,5 |
|
от ПИТ-500-УАР-Б10х80 до ПИТ-3000-УАР-Б10х80 от ПИТ-500-УНАР-Б50 до ПИТ-1000-УНАР-Б50 от ПИТ-500-УНР-Б50 до ПИТ-1000-УНР-Б50 |
±2,0 |
|
от ПИТ-500-УР-4/20-Б10х80 до ПИТ-3000-УР-4/20-Б10х80 от ПИТ-3000-УН-4/20-Б42х162 до ПИТ-5000-УН-4/20-Б42х162 от ПИТ-500-УНР-4/20-Б50 до ПИТ-1000-УНР-4/20-Б50 |
±2,5 |
|
от ПИТ-20-УН-4/20-Б20 до ПИТ-400-УН-4/20-Б20; от ПИТ-3000-УР-4/20-Б50х100 до ПИТ-10000-УР-4/20-Б50х100 от ПИТ-3000-УАР-Б50х100 до ПИТ-10000-УАР-Б50х100 |
±3,0 |
|
Примечание - 1) за нормирующее значение принимается верхний предел диапазона преобразования силы тока | |
Таблица 3 - Пределы допускаемой дополнительной погрешности преобразования силы тока
|
Модификация |
Пределы допускаемой дополнительной приведенной погрешности преобразования силы тока для температурной группы, % | ||
|
А |
В |
С | |
|
от ПИТ-100-ТВ-Б40 до ПИТ-4000-ТВ-Б40 от ПИТ-5-Т-4/20-П10 до ПИТ-100-Т-4/20-П10 от ПИТ-5-Т-4/20-П12 до ПИТ-100-Т-4/20-П12 от ПИТ-5-Т-4/20-П15 до ПИТ-100-Т-4/20-П15 от ПИТ-5-Т-4/20-Б14 до ПИТ-300-Т-4/20-Б14 от ПИТ-5-Т-4/20-Б20 до ПИТ-400-Т-4/20-Б20 от ПИТ-100-Т-4/20-Б30 до ПИТ-750-Т-4/20-Б30 от ПИТ-100-Т-4/20-Б40 до ПИТ-4000-Т-4/20-Б40 от ПИТ-1000-Т-4/20-Б60-Ш до ПИТ-4000-Т-4/20-Б60-Ш от ПИТ-5-Т-П10 до ПИТ-100-Т-П10 от ПИТ-5-Т-П15 до ПИТ-100-Т-П15 от ПИТ-5-ТР-4/20-Б20х20 до ПИТ-300-ТР-4/20-Б20х20 от ПИТ-300-ТР-4/20-Б10х80 до ПИТ-1500-ТР-4/20-Б10х80 от ПИТ-3000-ТР-4/20-Б50х100 до ПИТ-10000-ТР-4/20-Б50х100 от ПИТ-500-ТР-4/20-Б50 до ПИТ-1500-ТР-4/20-Б50 от ПИТ-500-ТР-4/20-Б50-М до ПИТ-1000-ТР-4/20-Б50-М |
±0,3 |
±0,4 |
±0,5 |
|
ПИТ-20-УА-П10 ПИТ-20-УА-П15 ПИТ-20-УА-Б14 ПИТ-20-У-4/20-Б14 ПИТ-20-УА-Б20 от ПИТ-20-УН-4/20-Б20 до ПИТ-400-УН-4/20-Б20 от ПИТ-3000-УН-Б42х 162 до ПИТ-5000-УН-Б42х 162 от ПИТ-3000-УНА-Б42х162 до ПИТ-5000-УНА-Б42х162 от ПИТ-3000-УН-4/20-Б42х162 до ПИТ-5000-УН-4/20-Б42х162 от ПИТ-500-УНАР-Б50 до ПИТ-1000-УНАР-Б50 от ПИТ-500-УНР-Б50 до ПИТ-1000-УНР-Б50 от ПИТ-500-УНР-4/20-Б50 до ПИТ-1000-УНР-4/20-Б50 |
±1,5 |
±2,0 |
±2,5 |
Продолжение таблицы 3
|
от ПИТ-0,01-УА-П до ПИТ-0,4-УА-П от ПИТ-0,01-УА-Д до ПИТ-0,4-УА-Д от ПИТ-0,01-У-4/20-Д до ПИТ-0,4-У-4/20-Д от ПИТ-50-УА-П10 до ПИТ-150-УА-П10 от ПИТ-200-УА-П12 до ПИТ-300-УА-П12 от ПИТ-50-УА-П15 до ПИТ-150-УА-П15 от ПИТ-50-УА-Б14 до ПИТ-200-УА-Б14 от ПИТ-50-У-4/20-Б14 до ПИТ-200-У-4/20-Б14 от ПИТ-50-УА-Б20 до ПИТ-200-УА-Б20 от ПИТ-100-У-Б30 до ПИТ-200-У-Б30 от ПИТ-100-УА-Б30 до ПИТ-200-УА-Б30 от ПИТ-100-У-4/20-Б30 до ПИТ-200-У-4/20-Б30 от ПИТ-100-УА-Б30/К-Ш до ПИТ-200-УА-Б30/К-Ш от ПИТ-100-У-Б40 до ПИТ-200-У-Б40 от ПИТ-100-УА-Б40 до ПИТ-200-УА-Б40 от ПИТ-100-У-4/20-Б40 до ПИТ-200-4/20-УА-Б40 от ПИТ-100-УА-Б40/К-Ш до ПИТ-200-УА-Б40/К-Ш |
±1,0 |
±1,5 |
±2,0 |
|
ПИТ-300-УА-Б14 ПИТ-300-У-4/20-Б14 от ПИТ-300-УА-Б20 до ПИТ-400-УА-Б20 от ПИТ-300-У-Б30 до ПИТ-750-У-Б30 от ПИТ-300-УА-Б30 до ПИТ-750-УА-Б30 от ПИТ-300-У-4/20-Б30 до ПИТ-750-У-4/20-Б30 от ПИТ-300-УА-Б30/К-Ш до ПИТ-750-УА-Б30/К-Ш от ПИТ-300-У-Б40 до ПИТ-2000-У-Б40 от ПИТ-300-УА-Б40 до ПИТ-4000-УА-Б40 от ПИТ-300-У-4/20-Б40 до ПИТ-4000-У-4/20-Б40 от ПИТ-300-УА-Б40/К-Ш до ПИТ-4000-УА-Б40/К-Ш от ПИТ-1000-У-Б60-Ш до ПИТ-4000-У-Б60-Ш от ПИТ-1000-УА-Б60/К-Ш до ПИТ-4000-УА-Б60/К-Ш от ПИТ-1000-У-4/20-Б60-Ш до ПИТ-4000-У-4/20-Б60-Ш от ПИТ-500-УАР-Б10х80 до ПИТ-3000-УАР-Б10х80 от ПИТ-500-УР-4/20-Б10х80 до ПИТ-3000-УР-4/20-Б10х80 от ПИТ-3000-УР-4/20-Б50х100 до ПИТ-10000-УР-4/20-Б50х100 от ПИТ-3000-УАР-Б50х100 до ПИТ-10000-УАР-Б50х100 |
±0,5 |
±0,7 |
±1,0 |
Таблица 4 - Параметры выходных цепей преобразователей ПИТ-***-У, ПИТ-***-ТВ, ПИТ-***-Т
|
Модификация |
Напряжение постоянного и переменного тока на выходе при силе тока на входе, равной верхнему пределу преобразования, В |
|
от ПИТ-100-У-Б30 до ПИТ-750-У-Б30 |
5,0 |
|
от ПИТ-100-У-Б40 до ПИТ-4000-У-Б40 |
5,0 |
|
от ПИТ-1000-У-Б60-Ш до ПИТ-4000-У-Б60-Ш |
5,0 |
|
от ПИТ-3000-УН-Б42х162 до ПИТ-5000-УН-Б42х162 |
5,0 |
|
от ПИТ-500-УНР-Б50 до ПИТ-1000-УНР-Б50 |
5,0 |
|
от ПИТ-100-ТВ-Б40 до ПИТ-4000-ТВ-Б40 |
4,0 |
|
от ПИТ-5-Т-П10 до ПИТ-100-Т-П10; от ПИТ-5-Т-П15 до ПИТ-100-Т-П15 |
2,0 |
Таблица 5 - Параметры выходных цепей преобразователей ПИТ-***-УА, ПИТ-***-УАР
|
Модификация |
Коэффициент преобразования силы измеряемого тока в пропорциональное значение силы тока на выходе, N |
|
от ПИТ- 0,01-УА-П до ПИТ- 0,02-УА-П |
0,25 |
|
от ПИТ- 0,01-УА-Д до ПИТ- 0,02-УА-Д |
0,25 |
|
от ПИТ- 0,04-УА-П до ПИТ- 0,1-УА-П |
4 |
|
от ПИТ- 0,04-УА-Д до ПИТ- 0,1-УА-Д |
4 |
|
ПИТ-0,4-УА-П |
20 |
|
ПИТ-0,4-УА-Д |
20 |
|
от ПИТ-20-УА-П10 до ПИТ-150-УА-П10 |
2000 |
|
от ПИТ-200-УА-П12 до ПИТ-300-УА-П12 |
4000 |
|
от ПИТ-20-УА-П15 до ПИТ-150-УА-П15 |
2000 |
|
от ПИТ-20-УА-Б14 до ПИТ-150-УА-Б14 |
2000 |
|
от ПИТ-200-УА-Б14 до ПИТ-300-УА-Б14 |
4000 |
|
от ПИТ-20-УА-Б20 до ПИТ-150-УА-Б20 |
2000 |
|
от ПИТ-200-УА-Б20 до ПИТ-400-УА-Б20 |
4000 |
|
от ПИТ-100-УА-Б30 до ПИТ-750-УА-Б30 |
5000 |
|
от ПИТ-100-УА-Б30/3-Ш до ПИТ-750-УА-Б30/3-Ш |
3000 |
|
от ПИТ-100-УА-Б30/4-Ш до ПИТ-750-УА-Б30/4-Ш |
4000 |
|
от ПИТ-100-УА-Б30/5-Ш до ПИТ-750-УА-Б30/5-Ш |
5000 |
|
от ПИТ-100-УА-Б40 до ПИТ-1500-УА-Б40 |
5000 |
|
от ПИТ-2000-УА-Б40 до ПИТ-4000-УА-Б40 от ПИТ-3000-УАР-Б50х100 до ПИТ-10000-УАР-Б50х100 |
3000 |
|
от ПИТ-100-УА-Б40/3-Ш до ПИТ-2000-УА-Б40/3-Ш |
3000 |
|
от ПИТ-100-УА-Б40/4-Ш до ПИТ-2000-УА-Б40/4-Ш |
4000 |
|
от ПИТ-100-УА-Б40/5-Ш до ПИТ-2000-УА-Б40/5-Ш |
5000 |
|
от ПИТ-1000-УА-Б60/3-Ш до ПИТ-4000-УА-Б60/3-Ш |
3000 |
|
от ПИТ-1000-УА-Б60/4-Ш до ПИТ-4000-УА-Б60/4-Ш |
4000 |
|
от ПИТ-1000-УА-Б60/5-Ш до ПИТ-4000-УА-Б60/5-Ш |
5000 |
|
от ПИТ-2000-УАР-Б10х80 до ПИТ-3000-УАР-Б10х80 |
3000 |
|
от ПИТ-500-УАР-Б10х80 до ПИТ-1500-УАР-Б10х80 |
5000 |
Таблица 5а - Параметры выходных цепей преобразователей ПИТ-***-УНА, ПИТ-***-УНАР
|
Модификация |
Сила постоянного и переменного тока на выходе при силе тока на входе, равной нижнему пределу преобразования, мА |
Сила постоянного и переменного тока на выходе при силе тока на входе, равной верхнему пределу преобразования, мА |
|
от ПИТ-3000-УНА-Б42х162 до ПИТ-5000- УНА-Б42х162 от ПИТ-500-УНАР-Б50 до ПИТ-1000-УНАР-Б50 |
0,0 |
5,0 |
Таблица 6 - Параметры выходных цепей преобразователей ПИТ-***-У-4/20, ПИТ-***-УР-4/20,
|
ПИТ-***-Т-4/20, П |
ИТ-***ТР-4/20, ПИТ-***-УНР-4/20 | |
|
Модификация |
Сила постоянного тока на выходе при силе постоянного и переменного тока на входе, равной нижнему пределу преобразования, мА |
Сила постоянного тока на выходе при силе постоянного и переменного тока на входе, равной верхнему пределу преобразования, мА |
|
Все модификации |
4,0 |
20,0 |
|
Таблица 7 - Основные технические характе |
ристики |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока (двуполярное) 1), В - напряжение постоянного тока, В |
от 14,25 до 15,75; от 14,25 до 18; от 14,25 до 24,5; от 18 до 24,5; от 23,5 до 36,5 2) 3) от 10 до 36 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 86,7 до 106,7 (от 650 до 800) |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - для температурной группы А - для температурной группы B - для температурной группы C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от 0 до +70 от -10 до +70 от -40 до +70 90 при +25 °С от 86,7 до 106,7 (от 650 до 800) |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Средний срок службы, лет |
25 |
|
Примечания 1) - допускается питание преобразователей ПИТ-***-У, ПИТ-***-УА и ПИТ-***-У-4/20 от однополярного источника; 2) - в зависимости от модификации; 3) - модификации ПИТ-***-Т питания не требуют | |
Таблица 8 - Основные технические характеристики. Габаритные размеры и масса
|
Модификация |
Габаритные размеры, мм, (длинахширинахвысота) |
размер отверстия под входную токовую шину, мм |
Масса, кг |
|
ПИТ-***-УА-П |
73,5х52,5х39 |
0,15 | |
|
ПИТ-***-УА-Д ПИТ-***-У-4/20—Д |
95х54хб5 |
0,25 | |
|
ПИТ-***-УА-П10 ПИТ-***-Т-4/20-П1О ПИТ-***-Т-П10 |
44х33х22 |
10 |
0,07 |
|

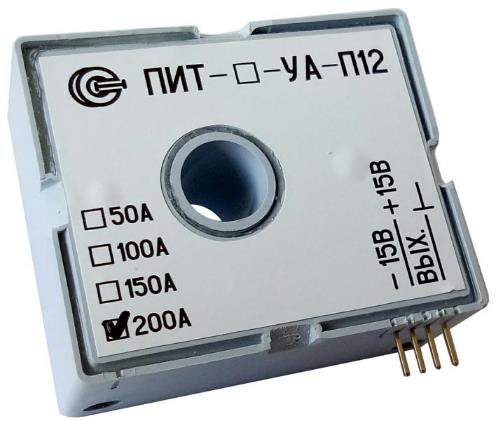

ПИТ-***-УА-П12 ПИТ-***-Т-4/20-П12 |
58х48х30 |
12 |
0,1 |
|

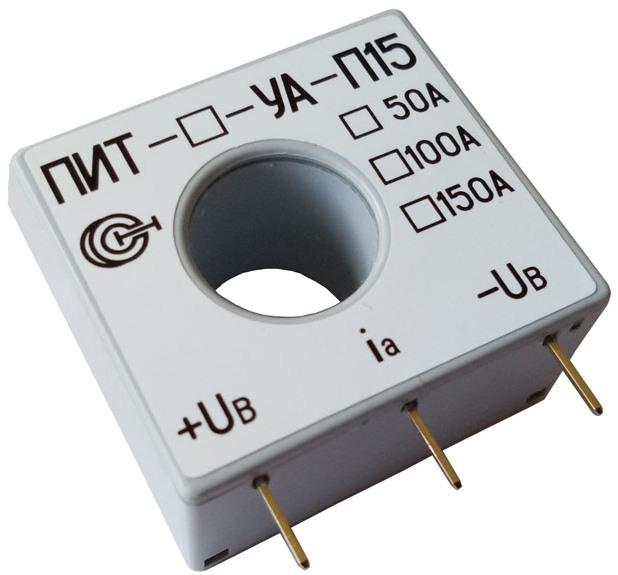

ПИТ-***-УА-П15 ПИТ-***-Т-4/20-П15 ПИТ-***-Т-П15 |
37х33х20 |
15 |
0,06 |
|
ПИТ-***-УА-Б14 ПИТ-***-У-4/20-Б14 ПИТ-***-Т-4/20-Б14 |
70х55х34 |
14 |
0,2 |
|
ПИТ-***-УА-Б20 ПИТ-***-УН-4/20-Б20 ПИТ-***-Т-4/20-Б20 |
44х44х34 |
20 |
0,2 |
|

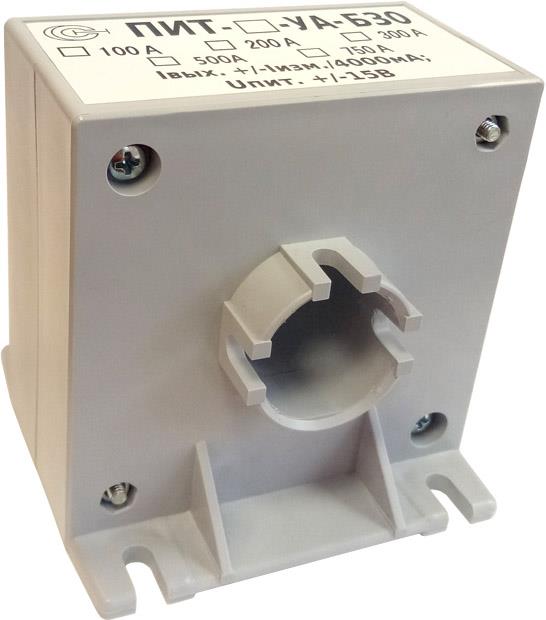

пит-***-у-бзо пит-***-уа-бзо ПИТ-***-У-4/20-Б30 ПИТ-***-Т-4/20-Б30 |
100х95х102 |
30 |
0,5 |
|
ПИТ-***-УА-Б30/К-Ш |
118х95х102 |
30 |
0,5 |
|
ПИТ-***-У-Б40 ПИТ-***-УА-Б40 ПИТ-***-У-4/20-Б40 ПИТ-***-ТВ-Б40 ПИТ-***-Т-4/20-Б40 |
120х125х110 |
40 |
0,9 |
|
ПИТ-***-УА-Б40/К-Ш |
138х125х110 |
40 |
0,9 |
|
ПИТ-***-УНр-4/20-Б50 ПИТ-***-УНР-Б50 ПИТ-***-УНАР-Б50 ПИТ-***-Тр-4/20-Б50-М |
157х109хб5 |
50 |
0,6 |
|
ПИТ-***-У-Б60-Ш ПИТ-***-УА-Б60/К-Ш ПИТ-***-У-4/20-Б60-Ш ПИТ-***-Т-4/20-Б60-Ш |
144х170х55 |
60 |
1,8 |
|
ПИТ-***-УН-Б42х162 ПИТ-***-УН-4/20-Б42х162 ПИТ-***-УНА-Б42х162 |
252х184х54 |
42х162 |
5,0 |
|
ПИТ-***-Тр-4/20-Б20х20 |
85х55х35 |
20х20 |
0,2 |
|
ПИТ-***-Тр-4/20-Б10х80 |
131х106х66 |
10х80 |
0,5 |
|
ПИТ-***-Тр-4/20-Б50 |
65х110х144 |
50 |
0,6 |
|
ПИТ-***-уАр—Б10х80 ПИТ-***-Ур-4/20-Б10х80 |
193х116хбб |
10х80 |
1,6 |
|
ПИТ-***—уАр—Б5Ох1оо ПИТ-***-Ур-4/20-Б50х100 ПИТ-***-Тр-4/20-Б50х100 |
301х213х112 |
52х102 |
8 |
Знак утверждения типа
наносится на шильдик, наклеиваемый на корпус преобразователей, титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь напряжения измерительный ПИН |
_ |
1 шт. |
|
Упаковка |
_ |
1 шт. |
|
Руководство по эксплуатации |
ЯЛНИ.411521.001 РЭ - ЯЛНИ.411521.067 РЭ |
1 экз. |
|
Паспорт |
ЯЛНИ.411521.001 ПС - ЯЛНИ.411521.067 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Устройство и работа изделия» руководств по эксплуатации ЯЛНИ.411521.001 РЭ - ЯЛНИ.411521.067 РЭ.
Нормативные документы
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1П0-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
ЯЛНИ.411521.003 ТУ «Преобразователи силы тока измерительные ПИТ. Технические условия».
Смотрите также
