Весы автомобильные ВАЭ-СД
Номер в ГРСИ РФ: | 74911-19 |
---|---|
Категория: | Весы |
Производитель / заявитель: | ЗАО "Измерительная техника", г.Пенза |
74911-19: Описание типа СИ | Скачать | 202.4 КБ |
Весы автомобильные ВАЭ-СД (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) и нагрузки на одиночную ось или группу осей в режиме взвешивания в движении и, если применимо, массы ТС в режиме статического взвешивания.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 74911-19 |
Наименование | Весы автомобильные |
Модель | ВАЭ-СД |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 29.04.2024 |
Производитель / Заявитель
ЗАО "Измерительная техника", г.Пенза
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 42 |
Найдено поверителей | 6 |
Успешных поверок (СИ пригодно) | 42 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 03.11.2024 |
Поверители
Скачать
74911-19: Описание типа СИ | Скачать | 202.4 КБ |
Описание типа
Назначение
Весы автомобильные ВАЭ-СД (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) и нагрузки на одиночную ось или группу осей в режиме взвешивания в движении и, если применимо, массы ТС в режиме статического взвешивания.
Описание
Принцип действия весов основан на преобразовании деформаций упругого элемента весоизмерительного тензорезисторного датчика, возникающих под действием динамических или статических (если применимо) сил от шин взвешиваемого ТС, в аналоговый электрический сигнал. Далее эти сигналы подвергаются аналого-цифровому преобразованию и анализу. Значения измеряемых величин и вспомогательная информация выводятся на дисплей.
Результаты измерений отображаются в визуальной форме на дисплее весов, сохраняются в виде цифровых данных и/или передаются через цифровой интерфейс связи.
Весы состоят из одного или нескольких грузоприемных устройств (далее - ГПУ) и электронного весоизмерительного устройства.
ГПУ, в зависимости от модификации весов, может иметь от одной (всегда в режиме взвешивания в движении) до четырех секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчика), при этом соседние секции могут иметь две общие точки опоры (датчика).
Датчики, используемые в составе весов:
- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15; № 67871-17);
- датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);
- датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13);
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZS (регистрационный № 75819-19);
- датчики весоизмерительные тензорезисторные ST, SHB, модификации ST (регистрационный № 68154-17);
- датчики весоизмерительные МВ150 (регистрационный № 44780-10).
Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную (клеммную) коробку.
Электронные весоизмерительные устройства представляют собой индикатор (п.Т.2.2.2 ГОСТ OIML R 76-1-2011) или терминал (п.Т.2.2.5 ГОСТ OIML R 76-1-2011), выполненные в виде промышленного компьютера со встроенным специализированным программным обеспечением «Весы автомобильные ВАЭ» (далее - ПО).
Индикатор, используемый в составе весов - прибор весоизмерительный М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.
Терминал, используемый в составе весов - прибор весоизмерительный М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.
В качестве аналого-цифрового преобразователя совместно с терминалом может использоваться устройство обработки аналоговых данных AED9101 (регистрационный № 57117-14), конструктивно размещенное внутри соединительной коробки.
В качестве внешнего устройства обработки аналоговых данных в составе весов может использоваться устройство обработки аналоговых данных ВП1Д, изготовитель - ЗАО «Измерительная техника», г. Пенза, которое конструктивно размещается внутри соединительной коробки.
Весы выпускаются в модификациях с обозначением ВАЭ-СД-[1]-[2]-[3]-[4]-[5], где:
[1] - условное обозначение максимальной нагрузки, Мах в режиме взвешивания в движении в соответствии с таблицей 4 и, если применимо, в режиме статического взвешивания в соответствии с таблицами 2 или 3;
[2] - значение длины ГПУ, м;
[3] - условное обозначение режима взвешивания:
О - для модификаций с режимом взвешивания ТС только в движении; отсутствует для других модификаций;
[4] - условное обозначение числа поверочных интервалов n весов в одном или нескольких диапазонах взвешивания:
Т - при 3000 < n(i) < 5000;
отсутствует для модификаций с n(i) < 3000;
[5] - обозначение варианта установки ГПУ весов:
П - ГПУ устанавливается над дорожным полотном с заездом ТС по пандусам;
М - ГПУ устанавливается на одном уровне с дорожным полотном.
Общий вид ГПУ представлен на рисунке 1, приборы весоизмерительные М1РС-01 и М1РС-03 - на рисунке 2, схема пломбировки от несанкционированного доступа - на рисунке 3.

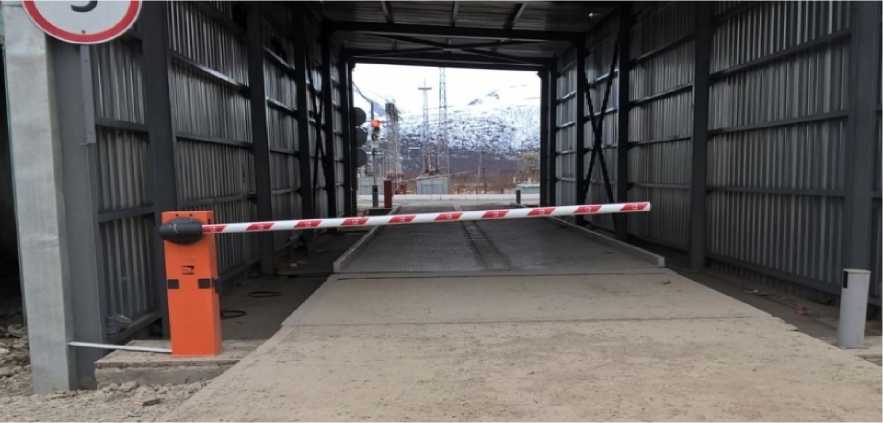

Рисунок 1 - Общий вид ГПУ

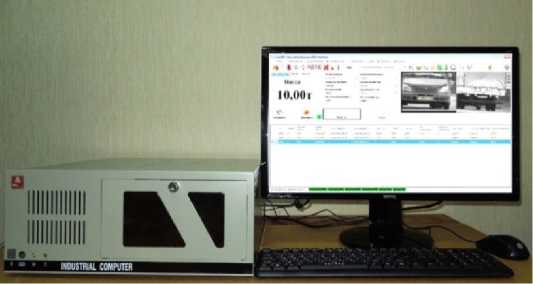

Рисунок 2 - Общий вид (пример) М1РС-01, М1РС-03 (слева), AED9101(cnpaea)
М1РС-01 и М1РС-03
I
ВП1Д
Соединительная коробка

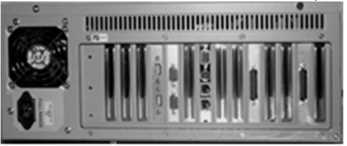

Рисунок 3 - Схема пломбировки от несанкционированного доступа (где 1 - мастичная пломба)
В весах предусмотрены следующие основные устройства и функции:
а ) в режиме взвешивания в движении (в скобках указаны соответствующие пункты ГОСТ 33242-2015):
- автоматическое устройство установки нуля (3.2.10.4);
- устройство хранения информации (5.5.5);
- устройство переключения ГПУ;
- определение скорости и направления движения ТС;
- сигнализация о превышении максимальной рабочей скорости движения (5.5.9);
- сигнализация о превышении установленных максимально допускаемых нормативных значений массы, осевых нагрузок, нагрузок на группу осей ТС;
б ) в режиме статического взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- автоматическое (T.2.7.2.3) и полуавтоматическое (T.2.7.2.2) устройство установки на нуль;
- устройство автоматического слежения за нулем (T.2.7.3);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);
- режим работы многодиапазонных весов с автоматическим переключением диапазонов взвешивания (4.10).
Маркировочная табличка (обязательная маркировка) весов выполнена в виде металлической пластинки, крепится к весоизмерительному прибору и содержит следующие основные данные:
- наименование предприятия-изготовителя;
- обозначение типа весов;
- знак утверждения типа весов;
- класс точности весов (для каждого режима взвешивания);
- метрологические характеристики в режиме взвешивания в движении:
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- цена деления (d);
- максимальная рабочая скорость (Vmax);
- минимальная рабочая скорость (Vmin);
- метрологические характеристики в режиме статического взвешивания (если применимо):
- максимальная нагрузка (Мах),
- минимальная нагрузка (Min),
- поверочный интервал (e).
- температурный диапазон;
- год изготовления;
- заводской номер (арабские цифры наносятся методом гравировки).
Знак поверки наносится на свидетельство о поверке средства измерений (при необходимости) в соответствии с действующим законодательством. Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Программное обеспечение «Весы автомобильные ВАЭ» состоит из метрологически значимой («ПИМ») и метрологически незначимой частей. Исполняемые файлы метрологически значимой части ПО защищены от случайных или намеренных изменений. При включении весов производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением. В случае несовпадения идентификационных данных, работа ПО блокируется. Для контроля изменений метрологически значимых параметров предусмотрен несбрасываемый счетчик в защищенной памяти электронного ключа HASP. Значение счетчика автоматически увеличивается на единицу при любом изменении законодательно контролируемых параметров. Текущее значение счетчика фиксируется в свидетельстве о поверке (при положительных результатах поверки) и в эксплуатационном документе (паспорте) на весы.
Идентификационные признаки метрологически значимой части ПО (таблица 1) отображаются на дисплее в рабочем окне программы при переходе в раздел «Справка - О программе», а также в главном окне программы «ПИМ». Конструкция весов исключает возможность несанкционированного вмешательства в ПО и искажения измерительной информации.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«ПИМ» |
Номер версии (идентификационный номер) ПО |
3.0.0.48 |
Цифровой идентификатор ПО |
B2CA5C976173D65 56B9A2A70597D50 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
1 Метрологические характеристики весов в режиме статического взвешивания
Класс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Диапазон уравновешивания тары 100 % Maxr
Модификации весов, максимальная нагрузка Мах (Махi), поверочный интервал e (е), число поверочных интервалов n (ni), действительная цена деления шкалы d (di) приведены в таблицах 2, 3.
аблица 2 - Метрологические характеристики для модификаций однодиапазонных весов
Обозначение модификации |
Метрологические характеристики | ||
Max, т |
d = e, кг |
n | |
ВАЭ-СД-20-[2]-[5] |
20 |
10 |
2000 |
ВАЭ-СД-30-[2]-[5] |
30 |
10 |
3000 |
ВАЭ-СД-40-[2]-Т-[5]1) |
40 |
10 |
4000 |
ВАЭ-СД-40-[2]-[5] |
40 |
20 |
2000 |
ВАЭ-СД-50-[2]-Т-[5]1 2) |
50 |
10 |
5000 |
ВАЭ-СД-60-[2]-[5] |
60 |
20 |
3000 |
ВАЭ-СД-80-[2]-Т-[5]1) |
80 |
20 |
4000 |
ВАЭ-СД-100-[2]-Т-[5]2) |
100 |
20 |
5000 |
ВАЭ-СД-100-[2]-[5] |
100 |
50 |
2000 |
ВАЭ-СД-120-[2]-[5] |
120 |
50 |
2400 |
ВАЭ-СД-150-[2]-[5] |
150 |
50 |
3000 |
ВАЭ-СД-200-[2]-Т-[5]1) |
200 |
50 |
4000 |
ВАЭ-СД-200-[2]-[5] |
200 |
100 |
2000 |
аблица 3 - Метрологические характеристики для модификаций многодиапазонных весов
Обозначение модификации |
Метрологические характеристики в диапазоне взвешивания | ||||||||
W1 |
W2 |
W3 | |||||||
Max1, т |
e 1= d1, кг |
П1 |
Max2, т |
e 2=d2, кг |
П2 |
Max3, т |
e 3=d3, кг |
П3 | |
ВАЭ-СД-40-[2]-[5] |
30 |
10 |
3000 |
40 |
20 |
2000 |
_ |
_ |
_ |
ВАЭ-СД-60-[2]-[5] |
30 |
10 |
3000 |
60 |
20 |
3000 |
_ |
_ |
_ |
ВАЭ-СД-60-[2]-Т-[5]2) |
50 |
10 |
5000 |
60 |
20 |
3000 |
_ |
_ |
_ |
ВАЭ-СД-80-[2]-[5] |
30 |
10 |
3000 |
60 |
20 |
3000 |
80 |
50 |
1600 |
ВАЭ-СД-80-[2]-Т-[5]2) |
50 |
10 |
5000 |
80 |
20 |
4000 |
_ |
_ |
_ |
ВАЭ-СД-80-[2]-[5] |
60 |
20 |
3000 |
80 |
50 |
1600 |
_ |
_ |
_ |
ВАЭ-СД-100-[2]-Т-[5]2) |
50 |
10 |
5000 |
100 |
20 |
5000 |
_ |
_ |
_ |
ВАЭ-СД-100-[2]-[5] |
60 |
20 |
3000 |
100 |
50 |
2000 |
_ |
_ |
_ |
ВАЭ-СД-100-[2]-[5]1) |
30 |
10 |
3000 |
60 |
20 |
3000 |
100 |
50 |
2000 |
ВАЭ-СД-120-[2]-[5]2) |
30 |
10 |
3000 |
60 |
20 |
3000 |
120 |
50 |
2400 |
ВАЭ-СД-120-[2]-Т-[5]2) |
50 |
10 |
5000 |
100 |
20 |
5000 |
120 |
50 |
2400 |
ВАЭ-СД-120-[2]-[5] |
60 |
20 |
3000 |
120 |
50 |
2400 |
_ |
_ |
_ |
ВАЭ-СД-150-[2]-[5] |
60 |
20 |
3000 |
150 |
50 |
3000 |
_ |
_ |
_ |
ВАЭ-СД-150-[2]-Т-[5]2) |
100 |
20 |
5000 |
150 |
50 |
3000 |
_ |
_ |
_ |
ВАЭ-СД-200-[2]-Т-[5]2) |
100 |
20 |
5000 |
200 |
50 |
4000 | |||
ВАЭ-СД-200-[2]-[5]1) |
60 |
20 |
3000 |
150 |
50 |
3000 |
200 |
100 |
2000 |
ВАЭ-СД-200-[2]-[5] |
150 |
50 |
3000 |
200 |
100 |
2000 |
1) Используются весоизмерительные датчики с числом поверочных интервалов nLc > 4000
2) Используются весоизмерительные датчики с числом поверочных интервалов nLc > 5000 Весы с числом поверочных интервалов более 3000 устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.
2 Метрологические характеристики весов в режиме взвешивания в движении Модификации весов, класс точности, максимальная нагрузка Мах, действительная цена деления шкалы d приведены в таблице 4.
аблица 4 - Метрологические характеристики весов
Обозначение модификации СИ |
Метрологические характеристики | |||
Класс точности по ГОСТ 33242-2015 |
Max, т |
d, кг | ||
масса ТС |
нагрузки на одиночную ось или группу осей ТС | |||
ВАЭ-СД-20-[2]-[3]-[5] |
1 |
B |
20 |
20 |
ВАЭ-СД-20-[2]-[3]-[5] |
2 |
C |
20 |
50 |
ВАЭ-СД-30-[2]-[3]-[5] |
1 |
B |
30 |
20 |
ВАЭ-СД-30-[2]-[3]-[5] |
2 |
C |
30 |
50 |
ВАЭ-СД-40-[2]-[3]-[4]-[5] |
1 |
B |
40 |
20 |
ВАЭ-СД-40-[2]-[3]-[4]-[5] |
2 |
C |
40 |
50 |
ВАЭ-СД-50-[2]-[3]-[4]-[5] |
1 |
B |
50 |
20 |
ВАЭ-СД-50-[2]-[3]-[4]-[5] |
2 |
C |
50 |
50 |
ВАЭ-СД-60-[2]-[3]-[4]-[5] |
1 |
B |
60 |
20 |
ВАЭ-СД-80-[2]-[3]-[4]-[5] |
1 |
B |
80 |
20 |
ВАЭ-СД-100-[2]-[3]-[4]-[5] |
1 |
B |
100 |
20 |
ВАЭ-СД-120-[2]-[4]-[5] |
1 |
B |
100 |
20 |
ВАЭ-СД-150-[2]-[4]-[5] |
1 |
B |
100 |
20 |
ВАЭ-СД-200-[2]-[4]-[5] |
1 |
B |
100 |
20 |
3 Основные технические характеристики весов
'аблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Максимальная рабочая скорость (vmax), км/ч |
8 |
Минимальная рабочая скорость (vmin), км/ч |
2 |
Направление движения ТС через ГПУ при взвешивании |
одностороннее или двустороннее |
Диапазон температуры для ГПУ с датчиками, °С: - С16А, С161, ST, МВ150 - WBK класса точности C3 - WBK-D, ZS |
от -50 до +50 от -40 до +50 от -40 до +40 |
Диапазон температуры, °С - М1РС-01, М1РС-03 - ВП1Д |
от 0 до +40 от -50 до +50 |
Электропитание - однофазная трехпроводная сеть переменного тока: - номинальное напряжение, В - номинальная частота, Г ц |
220 50 |
Габаритные размеры ГПУ, мм, не более: - длина - ширина |
48000 5000 |
Масса ГПУ весов, кг, не более |
50000 |
Знак утверждения типа
наносится на маркировочные таблички, расположенные на корпусе весоизмерительного прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.
Комплектность
Таблица 6 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы автомобильные |
ВАЭ-СД |
1 шт. |
Паспорт |
ИТ.404512.030ПС |
1 экз. |
Руководство по эксплуатации |
ИТ.404512.030РЭ |
1 экз. |
Дополнительное оборудование и ЗИП согласно технической документации (по дополнительному заказу) |
_ |
1 к-т |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» и 9 «Методика выполнения измерений» документа ИТ.404512.030 РЭ «Весы автомобильные ВАЭ-СД. Руководство по эксплуатации».
Нормативные документы
ГОСТ 33242-2015 «Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси. Метрологические и технические требования. Испытания»;
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси. Методика поверки»;
Приказ Росстандарта от 4 июля 2022 г. №1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ИТ.404512.030 ТУ-2018 «Весы автомобильные ВАЭ-СД. Технические условия».
