Расходомеры-счетчики электромагнитные WATERFLUX
Номер в ГРСИ РФ: | 74915-19 |
---|---|
Категория: | Расходомеры |
Производитель / заявитель: | Фирма "Krohne", Германия |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Расходомеры-счетчики электромагнитные WATERFLUX предназначены для измерений объемного расхода, объема, (опционально температуры и/или давления) жидких электропроводящих продуктов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 74915-19 |
Наименование | Расходомеры-счетчики электромагнитные |
Модель | WATERFLUX |
Страна-производитель | НИДЕРЛАНДЫ |
Срок свидетельства (Или заводской номер) | 29.04.2024 |
Производитель / Заявитель
Фирма "Krohne Altometer", Нидерланды
НИДЕРЛАНДЫ
Поверка
Межповерочный интервал / Периодичность поверки | 5 лет |
Зарегистрировано поверок | 47 |
Найдено поверителей | 6 |
Успешных поверок (СИ пригодно) | 47 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 30.06.2024 |
Поверители
Скачать
74915-19: Описание типа СИ | Скачать | 799.7 КБ | |
74915-19: Методика поверки | Скачать | 9.8 MБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные WATERFLUX предназначены для измерений объемного расхода, объема, (опционально температуры и/или давления) жидких
электропроводящих продуктов.
Описание
Принцип работы расходомеров-счетчиков электромагнитных WATERFLUX основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода и формирование различных выходных и интерфейсных сигналов.
Расходомеры-счетчики электромагнитные WATERFLUX состоят из двух частей -первичного преобразователя WATERFLUX 3000 и преобразователя сигналов IFC, исполнений IFC 050, IFC 070, IFC 100, IFC 300. Преобразователи сигналов могут быть жестко связаны с первичным преобразователем в единую механическую конструкцию (компактное исполнение) или разнесены на некоторое расстояние (раздельное исполнение).

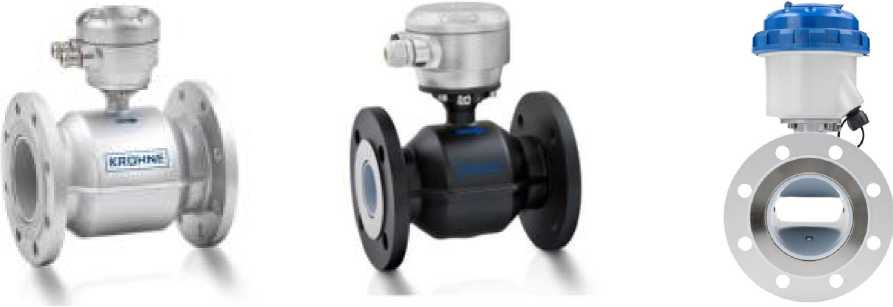

Первичный преобразователь, общий вид которого представлен на рисунке 1а, имеет прямоугольную форму внутреннего сечения в середине трубы, предназначенную для выравнивания потока, благодаря чему отсутствует необходимость в прямых участках на входе и выходе. В первичном преобразователе предусмотрен электрод сравнения, благодаря которому отсутствует необходимость в заземляющих кольцах. На рисунке 1б представлена модификация для установки в грунт (подземной установки) и установки в зонах с постоянным подтоплением.
![](/images/ot/19//74915-19-2.jpg)
а) Первичный преобразователь б) Первичный преобразователь в) Первичный преобразователь с стандартного исполнения для установки в грунт преобразователем сигналов
IFC 070
Рисунок 1 - Общий вид первичного преобразователя WATERFLUX 3000.
В первичный преобразователь WATERFLUX 3000 (DN50.. .DN200) с преобразователем сигналов IFC 070 опционально могут быть встроены датчики давления и температуры (рисунок 1в).
Общий вид преобразователей сигналов представлен на рисунке 2.
Преобразователи сигналов представляют из себя электронные блоки, предназначенные для обработки измерительной информации, а также для питания обмотки возбуждения расходомера.
![](/images/ot/19//74915-19-3.jpg)
![](/images/ot/19//74915-19-4.jpg)
![](/images/ot/19//74915-19-5.jpg)
![](/images/ot/19//74915-19-6.jpg)
б) IFC 050 без дисплея (исполнение для настенного монтажа)
в) IFC 050 (компактного исполнения)
г) IFC 070 (компактное
а) IFC 050 с дисплеем (исполнение для настенного монтажа)
![](/images/ot/19//74915-19-7.jpg)
![](/images/ot/19//74915-19-8.jpg)
![](/images/ot/19//74915-19-9.jpg)
исполнение из алюминия IP66/IP67)
![](/images/ot/19//74915-19-10.jpg)
д) IFC 070
(компактное исполнение из поликарбоната
IP66/IP68)
е) IFC 070 (раздельное исполнение)
ж) IFC 100 (исполнение для настенного монтажа)
З) IFC 100 (компактное исполнение)
![](/images/ot/19//74915-19-11.jpg)
![](/images/ot/19//74915-19-12.jpg)
![](/images/ot/19//74915-19-13.jpg)
![](/images/ot/19//74915-19-14.jpg)
м) IFC 300 (раздельное
и) IFC 300
(компактное исполнение для полевых условий)
к) IFC 300 (раздельное исполнение для полевых условий)
л) IFC 300
(исполнение для монтажа в 19" стойку)
исполнение для настенного монтажа)
Рисунок 2 - Общий вид преобразователей сигналов
Модификации преобразователей сигналов представлены в таблице 1.
Таблица 1 - Модификации преобразователей сигналов
Наименование |
Выходные сигналы |
Интерфейсы связи |
IFC 050 |
- токовый выход (с наложенным HART®-протоколом); - импульсный (частотный) выход; - выход состояния и/или предельный выключатель. |
- протокол Modbus; - протокол HART®. |
IFC 070 |
- импульсный выход; - выход состояния |
- протокол Modbus (при оснащении GSM модулем KGA 42 возможна передача данных по сети GPRS). |
IFC 100 |
- токовый выход (с наложенным HART®-протоколом); - импульсный (частотный) выход и/или выход состояния; - выход состояния и/или предельный выключатель. |
- протокол HART® |
IFC 300 |
- токовый выход (с наложенным HART®-протоколом); - импульсный (частотный) выход и/или выход состояния; - предельный выключатель и/или управляющий вход или токовый вход. |
- протокол HART®; - протокол Foundation Fieldbus; - протокол Profibus PA и DP; - протокол Modbus; - протокол PROFINET. |
Преобразователи сигналов выпускаются в следующих исполнениях:
С - компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь;
F - раздельное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем;
W - раздельное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем;
R - раздельное исполнение, преобразователь сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем.

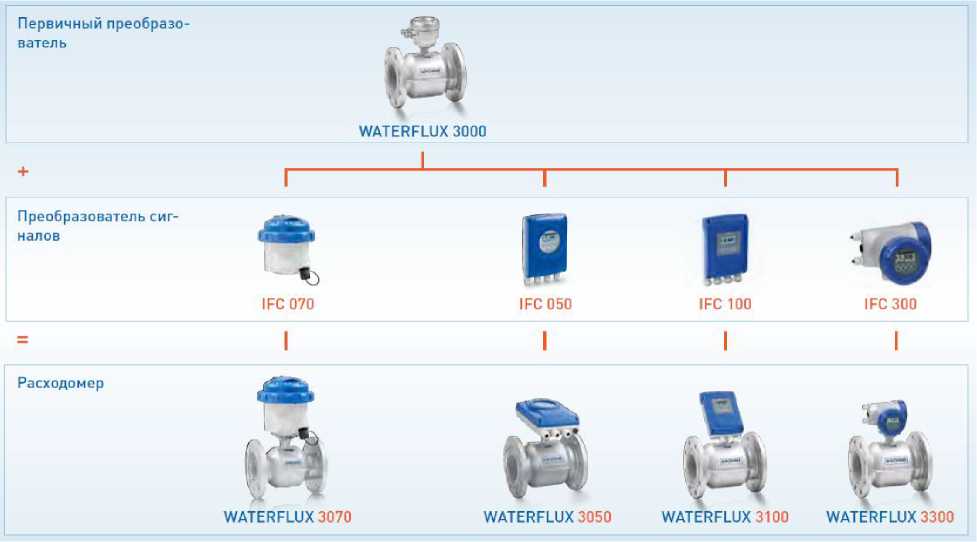

Варианты исполнений расходомеров-счетчиков электромагнитных WATERFLUX приведены на рисунке 3.
Пломбировка расходомеров-счетчиков электромагнитных WATERFLUX осуществляется во избежание внесения изменений в аппаратное и программное обеспечение. Пломбировка осуществляется при установке на месте эксплуатации.
На рисунках 4 и 5 представлены примеры опломбировки различных исполнений.
![](/images/ot/19//74915-19-15.jpg)
Рисунок 3 - Варианты исполнений расходомеров.
![](/images/ot/19//74915-19-16.jpg)

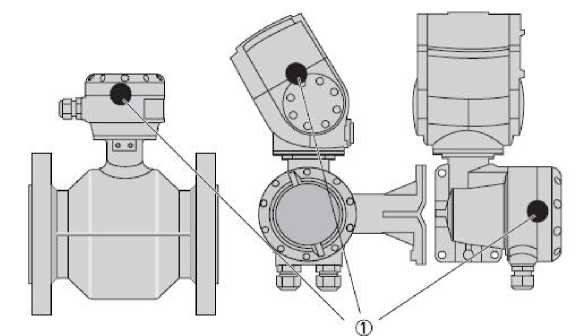

1 - место расположения пломб
![](/images/ot/19//74915-19-17.jpg)

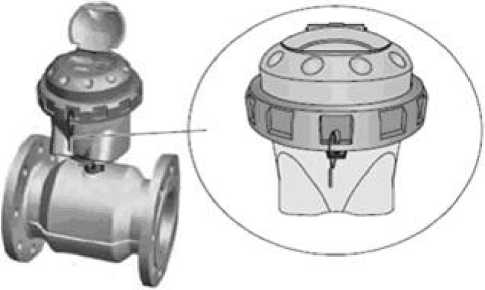

а) На крышке корпуса
Рисунок 4 - Примеры опломбировки для корпуса со степенью защиты IP66/IP67
![](/images/ot/19//74915-19-18.jpg)

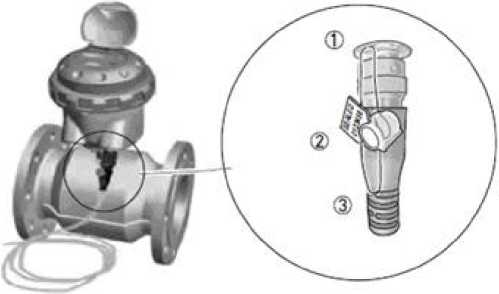

б) На разъемном соединении с пружинной фиксацией
1 - стальная пломбировочная проволока, продетая через разъем корпуса; 2 - пломбировочная сдвоенная нить; 3 - стальная пломбировочная проволока, продетая через муфту разъема
Рисунок 5 - Пример опломбировки для корпуса со степенью защиты IP66/IP68
Программное обеспечение
Алгоритм встроенного программного обеспечения (ПО), реализующий измерения скорости потока рабочей среды и расчета объемного расхода (объема), преобразовывает измеренные и рассчитанные величины в значения тока и частоты на выходных разъемах прибора, а также выводит данные на индикатор и через цифровые интерфейсы.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение (с преобразователями сигналов) | |||
IFC 050 |
IFC 070 |
IFC 100 |
IFC 300 | |
Идентификационное наименование ПО |
Отсутствует | |||
Номер версии (идентификационный номер) ПО |
не ниже 4.х.хх |
не ниже 4.x.xx; не ниже 5.х.хх |
не ниже 4.х.хх |
не ниже З.х.хх |
Цифровой идентификатор ПО |
Не отображается |
Примечание - Символами «х» обозначен номер версии ПО, не влияющий на метрологические характеристики расходомеров-счетчиков электромагнитных WATERFLUX.
Технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |||
IFC 050 |
IFC 070 |
IFC 100 |
IFC 300 | |
Номинальный диаметр, DN |
от 25 до 600 | |||
Максимальный расход, м3/ч |
от 20 до 7875 | |||
Номинальный расход, м3/ч |
от 16 до 6300 | |||
Минимальный расход, м3/ч |
от 0,025 до 63 | |||
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), %: - для DN25 - DN300 - для DN350 - DN600 | ||||
±(0,5+6q)1) |
±(0,2+6Q)1) |
±(0,3+6Q)1) |
±(0,2+6Q)1) | |
±(0,4+6q)1) |
±(0,4+6Q)1) | |||
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) после поверки с применением устройств «MAGCHECK VERIFICATOR» и «OPTICHECK», % |
±1,0 | |||
Диапазон измерений температуры, °С |
от -5 до +70 | |||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 | |||
Диапазон измерений давления, МПа |
от -0,05 до 1,6 | |||
Пределы допускаемой приведенной погрешности измерений давления (от диапазона измерений), % |
±1,0 |
Продолжение таблицы 3._________
Примечание:
1) х - 0.9 ’к ’DD то oQ---100,
Q Q
где D - диаметр расходомера, м;
Q- текущий расход м3/ч
аблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | |||
IFC 100 |
IFC 070 |
IFC 300 |
IFC 050 | |
Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-2015): - для первичного преобразователя - Преобразователя сигналов |
IP66/IP67 (опция IP66/IP68) | |||
IP66/IP67 (опция IP66/IP69) |
IP66/IP67 (опция IP66/IP68), IP68 |
IP66/IP67 (опция IP66/IP69) |
IP66/67, IP65/66 | |
Максимальное давление рабочей среды, МПа: - для DN25 ... DN300 - для DN350 ... DN600 |
1,6 1,0 | |||
Температура рабочей среды, °С |
от -5 до +70 | |||
Удельная электропроводность рабочей среды, не менее, мкСм/см |
20 | |||
Напряжение питания, В | ||||
- переменный ток частотой 50/60 Гц |
(100...230)-110 |
(100...230) -10 1) |
(100...230)-J0 24+10 ^-15 |
(100...230)-J0 |
- постоянный ток |
24 -55 ^*+30 |
— |
24 -55 ^*+30 |
24 -30 ^*+30 |
- переменный ток частотой 50/60 Гц или постоянный ток |
24+10 Z.‘+_15 24+30 -“5-15 |
_ |
24+10 ^-15 24+30 ^-25 |
_ |
- аккумуляторная батарея |
_ |
литиевая батарея 3,6 В3) |
_ |
_ |
Габаритные размеры, мм, не более - высота - ширина - длина |
1038 780 600 |
951 780 600 |
936 780 600 |
902 780 600 |
Масса преобразователя сигналов, кг, не более |
3,5 |
3,3 |
5,7 |
1,9 |
Масса первичного преобразователя, кг, не более |
180 | |||
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % |
от -40 (-25 2)) до +65 от 84 до 106,7 до 100 |
Примечание:
1) Опционально возможно подключение внешнего источника питания переменного/постоянного тока от 110 до 230) В (50/60 Гц), переменного тока от 10 до 30 В (50/60 Гц) с возможностью резервного питания от литиевой батареи 3,6 В (38 А^ч).
Продолжение таблицы 4._____________________________________________________________
2) Температура окружающей среды для расходомера с преобразователем сигналов IFC 070.
3) Опционально возможно подключение внешней литиевой батареи 3,6 В.
Знак утверждения типа
наносят на преобразователь сигналов расходомера-счетчика электромагнитного WATERFLUX методом наклейки и титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Расходомер-счетчик электромагнитный |
WATERFLUX |
1 шт. |
Сигнальный кабель (для расходомеров раздельного исполнения) |
_ |
1 шт. |
Руководства по эксплуатации расходомеров |
MA WATERFLUX 3050 MA WATERFLUX 3070 MA WATERFLUX 3100 MA WATERFLUX 3300 |
1 экз. |
Руководство по эксплуатации первичного преобразователя WATERFLUX 3000 |
HB WATERFLUX 3000 |
1 экз. |
Руководства по эксплуатации преобразователей сигналов |
MA IFC 050 MA IFC 100 MA IFC 300 |
1 экз. |
Паспорт - для исполнений с IFC 050 (WATERFLUX 3050) - для исполнений с IFC 070 (WATERFLUX 3070) - для исполнений с IFC 100 (wATERFLUX 3100) - для исполнений с IFC 300 (WATERFLUX 3300) |
3050.01001.012 ПС 3070.01001.012 ПС 3100.01001.012 ПС 3300.01001.012 ПС |
1 экз. |
Методика поверки |
РТ-МП-5634-449-2019 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-5634-449-2019 «ГСИ. Расходомеры-счетчики
электромагнитные WATERFLUX. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 января 2019 г.
Основные средства поверки:
- установка поверочная расходомерная «Flow Master» (регистрационный номер в Федеральном информационном фонде 40125-08);
- установка объемно-динамическая «REFERENCE TOWER PSTR 04», диапазон воспроизводимых расходов от 2,5 до 10000 м3/ч, Up = 0,063 % (регистрационный номер эталона в реестре Федерального информационного фонда № 3.2.ВТП.0002.2015);
- установка поверочная типа УПСЖ-50/ВМГ (регистрационный номер в Федеральном информационном фонде 29553-05);
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06);
- преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде 33587-12);
- весы электронные К, КТ III (регистрационный номер в Федеральном информационном фонде 45158-10);
- плотномер ПЛОТ-3Б, погрешность ±0,1 % (регистрационный номер в Федеральном информационном фонде 20270-12);
- устройство OPTICHECK (регистрационный номер в Федеральном информационном фонде 71481-18);
- устройство «MAGCHECK VERIFICATOR» (регистрационный номер в Федеральном информационном фонде 32186-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
Техническая документация фирмы изготовителя «KROHNE Altometer»
