Устройства весоизмерительные автоматические (FILLER) LIBRA R5

Номер в ГРСИ РФ: 74924-19
Производитель / заявитель: Фирма "OCME s.r.l.", Италия
Скачать
74924-19: Описание типа СИ Скачать 783.1 КБ
74924-19: Методика поверки Скачать 4.4 MБ
Нет данных о поставщике
Устройства весоизмерительные автоматические (FILLER) LIBRA R5 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Устройства весоизмерительные автоматические (FILLER) LIBRA R5 (далее — средство измерений) предназначены для измерений массы.

Информация по Госреестру

Основные данные
Номер по Госреестру 74924-19
Наименование Устройства весоизмерительные автоматические (FILLER)
Модель LIBRA R5
Страна-производитель ИТАЛИЯ
Срок свидетельства (Или заводской номер) на 3 шт. с зав.№ LIBRA R5/8Р314.01: 1700036А02; LIBRA R5/8Р314.01: 1700037А01; LIBRA R5/12Р314.01: 1700036А01
Производитель / Заявитель

Фирма "OCME s.r.l.", Италия

ИТАЛИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 13
Найдено поверителей 3
Успешных поверок (СИ пригодно) 13 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

74924-19: Описание типа СИ Скачать 783.1 КБ
74924-19: Методика поверки Скачать 4.4 MБ

Описание типа

Назначение

Устройства весоизмерительные автоматические (FILLER) LIBRA R5 (далее — средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также сохраняется в электронном запоминающем устройстве.

Средство измерений представляет собой весоизмерительное устройство, осуществляющее автоматическое наполнение и взвешивание емкостей жидким продуктом (машинным маслом) с их последующим разделением на две подгруппы в зависимости от разности между их массой и номинальным установленным значением, и состоит из следующих функциональных узлов:

- опорный каркас с защитным экраном, закрывающим подвижные части средства измерений;

- вращающийся накопительный бункер, из которого осуществляется подача материала для наполнения емкостей;

- восемь или двенадцать грузоприемных устройств (далее - ГПУ), установленных на бункере, представляющих собой платформы для принятия нагрузки, каждая из которых опирается на тензорезисторный весоизмерительный датчик (далее — датчик);

- установленные на бункере устройства фиксации емкости на каждом ГПУ;

- два устройства обработки аналоговых данных (далее — УОАД), установленных на бункере и закрытых защитными кожухами;

- грузовая транспортная система подачи емкости на ГПУ, включающая в себя входной ленточный конвейер, шнековые транспортеры, синхронизированные с узлом подачи взвешиваемых емкостей на ГПУ в виде вращающейся звезды;

- грузовая транспортная система с узлом снятия взвешиваемых емкостей с ГПУ и их передачи на укупорочное устройство;

- укупорочное устройство;

- выходные ленточные конвейеры с сортирующим устройством;

- электрический шкаф, включающий в себя электронные устройства обработки измерительной информации, блоки цифровых интерфейсов, устройства питания и коммутации, органы управления средством измерений;

- показывающее устройство с чувствительным экраном.

Средство измерений имеет три модификации:

- LIBRA R5/8P314.O1, зав. № 1700036А02, для наполнения и взвешивания емкостей номинальной вместимостью 1 л;

- LIBRA R5/8P314.O1, зав. № 1700037А01: для наполнения и взвешивания емкостей номинальной вместимостью 1 л и 4 л;

- LIBRA R5/12P314.O1, зав. № 1700036А01: для наполнения и взвешивания емкостей номинальной вместимостью 4 л и 5 л.

Общий вид средства измерений представлен на рисунке 1.

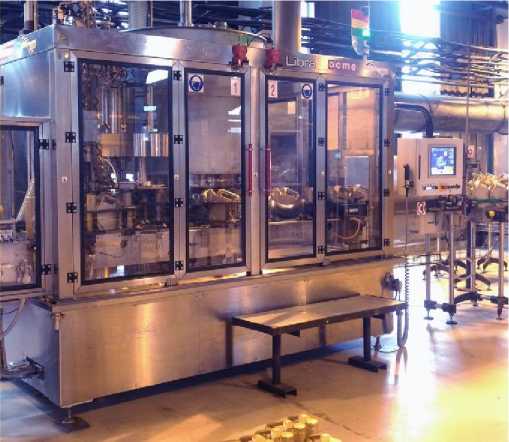

LIBRA R5/8P314.01, зав. № 1700037А01

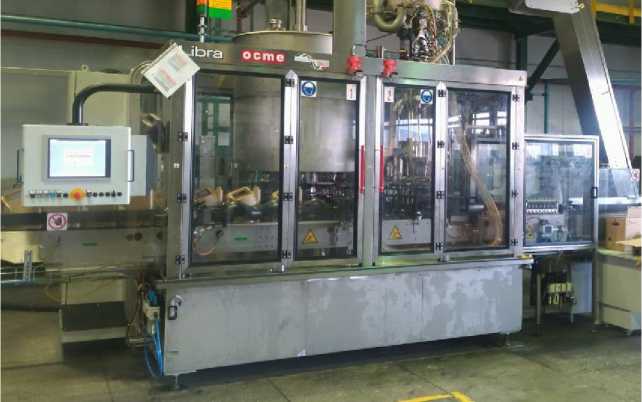

LIBRA R5/8P314.01, зав. № 1700036А02

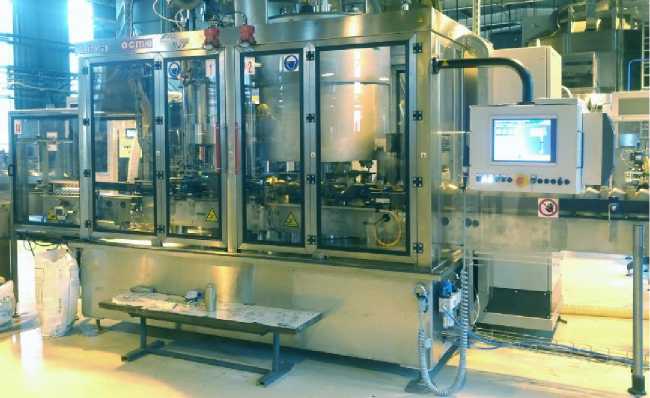

LIBRA R5/12P314.01, зав. № 1700036А01

Рисунок 1 — Общий вид средства измерений

Защита от несанкционированного доступа осуществляется пломбировкой с помощью разрушаемой наклейки или свинцовой пломбы (при наличии необходимой оснастки) закрывающей винт крепления защитного кожуха УОАД, закрывающего доступ к разъемам сигнальных кабелей датчиков ГПУ.

Место расположения пломбы

Рисунок 2 — Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам регулировки, и измерительной информации, используются следующие средства:

- после включения проводится проверка его целостности, автоматическое вычисление контрольной суммы машинного кода (контрольная сумма CRC-16 со скрытым полиномом) и сравнение результата с фиксированным значением, хранящимся в энергонезависимом запоминающем устройстве;

- если результат проверки контрольной суммы положителен, проводится проверка текущей версии ПО сравнением с номером версии, хранящимся в энергонезависимом запоминающем устройстве;

- при отрицательном результате проверок работа средства измерения блокируется;

- используется разграничение прав доступа к параметрам регулировки и настройки с использованием пароля.

И дентификационные данные ПО (таблица 1) отображаются на дисплее во время работы средства измерений на начальном экране меню.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

_

Номер версии (идентификационный номер) ПО

Версия SW 3.92

Цифровой идентификатор ПО

Технические характеристики

Таблица 2 — Метрологические характеристики LIBRA R5/8P314.01, зав. № 1700036А02

Наименование характеристики

Значение

Наибольший предел взвешивания в автоматическом режиме (Max), г

1000

Наименьший предел взвешивания в автоматическом режиме (Min), г

150

Диапазон показаний, г

от 0 до 6000 включ.

Действительная цена деления (d), г

1

Пределы допускаемой средней (систематической) погрешности при автоматической работе для нагрузки нетто при розливе в емкости с номинальной вместимостью 1 л, г

±1

Предел допускаемого стандартного отклонения погрешности при автоматической работе при розливе в емкости с номинальной вместимостью 1 л, г

1

Таблица 3 — Метрологические характеристики LIBRA R5/8P314.01, зав. № 1700037А01

Наименование характеристики

Значение

Наибольший предел взвешивания в автоматическом режиме (Max), г

5000

Наименьший предел взвешивания в автоматическом режиме (Min), г

150

Диапазон показаний, г

от 0 до 6000 включ.

Действительная цена деления (d), г

1

Пределы допускаемой средней (систематической) погрешности при автоматической работе для нагрузки нетто при розливе в емкости с номинальной вместимостью 1 л, г

±1

Предел допускаемого стандартного отклонения погрешности при автоматической работе при розливе в емкости с номинальной вместимостью 1 л, г

1

Пределы допускаемой средней (систематической) погрешности при автоматической работе для нагрузки нетто при розливе в емкости с номинальной вместимостью 4 л, г

±4

Предел допускаемого стандартного отклонения погрешности при автоматической работе при розливе в емкости с номинальной вместимостью 4 л, г

4

Таблица 4 — Метрологические характеристики LIBRA R5/12P314.01, зав. № 1700036А01

Наименование характеристики

Значение

Наибольший предел взвешивания в автоматическом режиме (Max), г

5000

Наименьший предел взвешивания в автоматическом режиме (Min), г

150

Диапазон показаний, г

от 0 до 6000 включ.

Действительная цена деления (d), г

1

Пределы допускаемой средней (систематической) погрешности при автоматической работе для нагрузки нетто при розливе в емкости с номинальной вместимостью 4 л, г

±4

Предел допускаемого стандартного отклонения погрешности при автоматической работе при розливе в емкости с номинальной вместимостью 4 л, г

4

Пределы допускаемой средней (систематической) погрешности при автоматической работе для нагрузки нетто при розливе в емкости с номинальной вместимостью 5 л, г

±5

Предел допускаемого стандартного отклонения погрешности при автоматической работе при розливе в емкости с номинальной вместимостью 5 л, г

5

Таблица 5— Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания от сети трехфазного переменного тока:

- напряжение, В

380 поп

- частота переменного тока, Гц

50±1

Габаритные размеры средства измерений, мм, не более

- высота

6000

- ширина

5000

- длина

5000

Условия эксплуатации:

- температура окружающей среды, оС

от +5 до +35

- относительная влажность (без конденсации влаги), %

до 80

Знак утверждения типа

наносится на титульный лист эксплуатационного документа типографским способом.

Комплектность

Таблица 6 — Комплектность средства измерений

Наименование

Обозначение

Количество

Средство измерений

_

1 шт.

Руководство по эксплуатации

_

1 экз.

Методика поверки

МП 204-01-2019

1 экз.

Поверка

осуществляется по документу МП 204-01-2019 «ГСИ. Устройства весоизмерительные автоматические (FILLER) LIBRA R5. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.01.2019.

Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»:

- гири, соответствующие классу М1 по ГОСТ OIML R 111-1-2009;

- весы неавтоматического действия (весы для статического взвешивания) с пределами допускаемой погрешности не менее чем в 3 раза меньше пределов допускаемой погрешности средства измерений.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средства измерений.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Техническая документация «OCME S.r.l.», Италия
