Система измерительная эстакады налива светлых нефтепродуктов в автотранспорт АО "Газпромнефть-МНПЗ"

Назначение

Система измерительная эстакады налива светлых нефтепродуктов в автотранспорт АО «Газпромнефть-МНПЗ» (далее - система) предназначена для измерений массы, объема, плотности и температуры светлых нефтепродуктов, в том числе брендированных нефтепродуктов произведенных путем добавления присадки в базовый нефтепродукт, в момент отпуска потребителю.

Описание

Принцип действия системы основан на прямом и косвенном методе динамических измерений массы и объема жидкости в потоке.

Система представляет собой единичный экземпляр измерительной системы, спроектированный для конкретного объекта из компонентов серийного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией системы и эксплуатационными документами ее компонентов.

Система состоит из шести наливных двухсторонних «островков» с двенадцатью постами налива, где установлены пятьдесят два стояка нижнего герметичного налива для светлых нефтепродуктов.

В состав стояка налива системы входят следующие средства измерений:

- расходомер массовый Promass 83F (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 15201-11), предназначенный для измерения массы и плотности базового нефтепродукта;

- термопреобразователь сопротивления платиновый серии TR модели TR62 (регистрационный № 68002-17), предназначенный для измерения температуры базового нефтепродукта;

Линия блока дозирования присадок оснащена следующими средствами измерений:

- счетчик жидкости камерный AccuPlus (регистрационный №   66008-16),

предназначенный для дозирования присадки.

Блок подачи присадки оснащен следующими средствами измерений:

- расходомер массовый Promass 84F (регистрационный № 15201-11), предназначенный для измерения плотности и температуры присадки.

Система обработки информации состоит из:

- контроллера измерительно-управляющего модели AccuLoad III (далее - контроллер) (регистрационный № 64240-16), предназначенного для сбора и обработки измерительной информации в соответствии с заложенными алгоритмами;

- автоматизированного рабочего места оператора (далее - АРМ оператора), предназначенного для визуального отображения результатов измерений и технологических процессов.

Задание дозы и марки отпускаемого нефтепродукта и присадки осуществляется оператором системы вручную. Контроллер определяет алгоритм управления технологическим оборудованием в зависимости от вида отпускаемого нефтепродукта и необходимости дозирования присадки. В блоке гидравлики стояка налива производится открытие клапана управляемого, нефтепродукт подвергается деаэрации в фильтре-газоотделителе и подается на расходомер массовый Promass 83F, где прямым методом осуществляется измерение массы и плотности нефтепродукта. Температура нефтепродукта определяется на выходе базового нефтепродукта из расходомера массового термопреобразователем сопротивления. На блоке подачи присадки, при наличии управляющего сигнала от контроллера, производится пуск насоса, присадка подается в сепаратор и далее на расходомер массовый Promass 84F, где измеряется температура и плотность присадки. Дозирование присадки осуществляется блоком дозирования присадки дозирующим устройством оснащенным счетчиком жидкости камерным AccuPlus, где производится измерение объема присадки.

Контроллер производит преобразование и обработку входных сигналов, поступающих по измерительным каналам от первичных измерительных преобразователей, управление и регулирование процессами налива базового нефтепродукта и дозирования присадки, вычисление массы и объема в рабочих условиях базового нефтепродукта, присадки и брендированного нефтепродукта, приведение объема нефтепродукта и присадки, плотности нефтепродукта к нормальным условиям при температуре 15 °С.

Общий вид системы представлен на рисунке 1.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав системы, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.

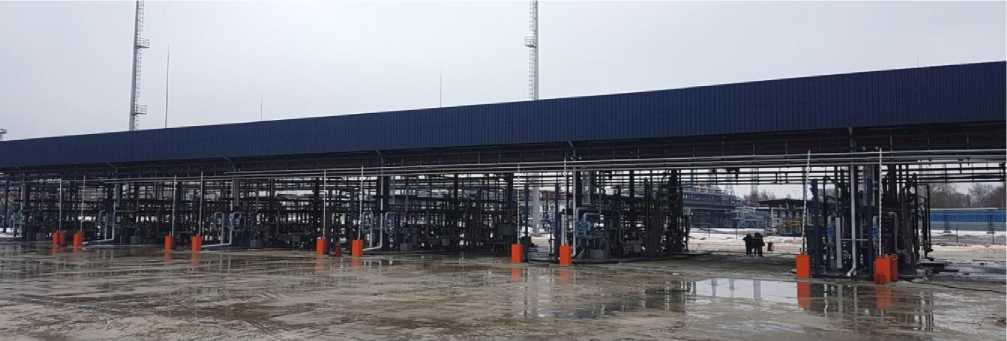

Рисунок 1 - Общий вид системы измерительной эстакады налива светлых нефтепродуктов в автотранспорт АО «Газпромнефть-МНПЗ»

Программное обеспечение

Программное обеспечение (далее - ПО) системы, обеспечивающее реализацию функций системы, состоит из встроенного ПО контроллеров и ПО АРМ оператора.

ПО АРМ оператора функционирует в SCADA-системе SIMATIC WinCC, осуществляет отображение технологических параметров процесса, состояние технологического оборудования и запорно-регулирующей арматуры в виде таблиц и мнемосхем, оперативное управление процессом налива, ведение архивов, автоматизированное создание сопроводительной документации на отгруженные нефтепродукты.

Метрологически значимым является встроенное программное обеспечение контроллеров измерительно-управляющих AccuLoad III, реализующее обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами. ПО устанавливается в энергонезависимую память контроллеров при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано или загружено. Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики системы нормированы с учетом влияния ПО.

Идентификационные данные метрологически значимой части ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО контроллеров

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу М11-187-RA.RU.310)556-20)19 «Система измерительная эстакады налива светлых нефтепродуктов в автотранспорт АО «Газпромнефть-МНПЗ». Методика поверки», утвержденному ФГУ1 «СНИИМ» 15.03.2019 г.

Основные средства поверки:

- вторичный эталон в соответствии с частью 2 государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, установка поверочная средств измерений объема и массы У1М, номинальная вместимость мерника установки при 20 °С 2000 дм3 , пределы допускаемой относительной погрешности измерений массы ±0,04 %, пределы допускаемой относительной погрешности измерений объема ±0,05 %, регистрационный № 45711-16

- рабочий эталон единицы объема 2-го разряда в соответствии с частью 3 государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 ( номинальная вместимость мерника 10 дм3);

- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002 в диапазоне значений от 650 до 1000 кг/м3;

- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав системы.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в документе 447-RA.RU.311735-2019 «ГСИ. Масса, объем, температура и плотность нефтепродуктов. Методика измерений с использованием системы измерительной эстакады налива светлых нефтепродуктов в автотранспорт АО «Газпромнефть-МНПЗ». Свидетельство об аттестации № 447-RA.RU.311735-2019.

Нормативные документы

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Приказ Росстандарта от 07 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

Приказ Минэнерго России от 15.03.2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
