Резервуар стальной вертикальный цилиндрический РВС-5000

Номер в ГРСИ РФ: 74945-19
Категория: Резервуары
Производитель / заявитель: Уфимский завод металлических конструкций. ОАО "АК Востокнефтезаводмонтаж" (УЗМК ОАО "АК ВНЗМ"), г.Уфа
Скачать
74945-19: Описание типа СИ Скачать 620.8 КБ
74945-19: Методика поверки Скачать 50.5 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуар стальной вертикальный цилиндрический РВС-5000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74945-19
Наименование Резервуар стальной вертикальный цилиндрический
Модель РВС-5000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 271
Производитель / Заявитель

ОСП "Уфимский завод металлических конструкций" ПАО "АК Востокнефтезаводмонтаж", г.Уфа

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Актуальность информации 22.12.2024

Поверители

Скачать

74945-19: Описание типа СИ Скачать 620.8 КБ
74945-19: Методика поверки Скачать 50.5 КБ

Описание типа

Назначение

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.

Резервуар РВС-5000 представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и стационарной крышей без понтона. Тип резервуара -наземный стальной вертикальный цилиндрический. Цилиндрическая стенка резервуара включает в себя: восемь цельносварных поясов рулонной сборки.

Резервуар оборудован шахтной лестницей, люками-лазами, приемо-раздаточными устройствами для обслуживания во время эксплуатации, системой тушения пожара, молниезащитой и защитой от статического электричества.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе.

Основные конструкции резервуара выполнены из углеродистой горячекатаной стали (ГОСТ 380-50) марки Ст.3. Тип размещения - наземный.

Фундамент резервуара представляет собой уплотненную подушку из песчано-гравийной смеси, устроенную на суглинок. Верхний слой подушки сделан из асфальто-бетона толщиной 25 см, откосы подушки укреплены бетонным покрытием.

Резервуар расположен на территории Филиала ПАО АНК «Башнефть» «Башнефть-УНЗП», по адресу: 450029, Россия, Республика Башкортостан, г. Уфа, ул. Ульяновых, 74.

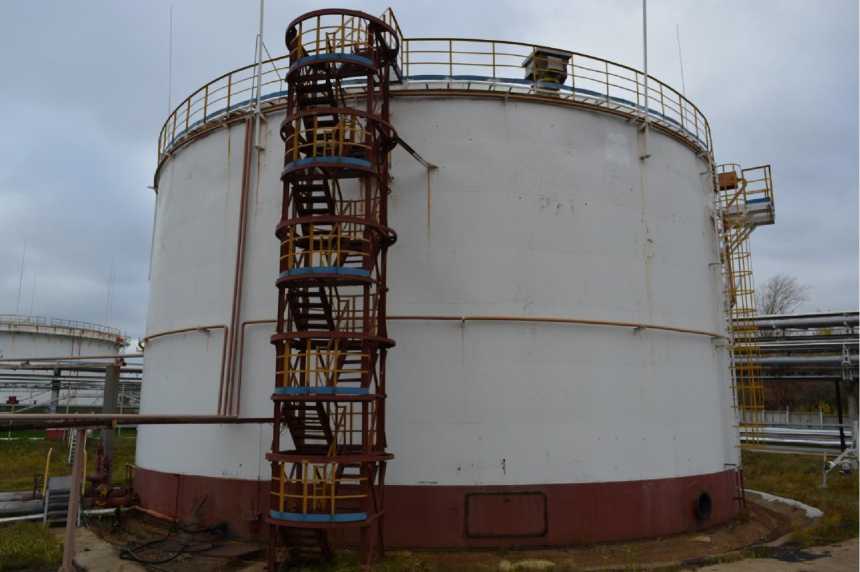

Общий вид резервуара стального вертикального цилиндрического РВС-5000 № 271 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара РВС-5000 № 271

Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значения

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

±0,10

Условия эксплуатации:

- температура окружающей среды, °С

- атмосферное давление, кПа

- относительная влажность окружающей среды при температуре

от минус 40 до плюс 40 °С, %, не более

от -40 до +40 от 84 до 106,7

98

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Резервуар стальной вертикальный цилиндрический

РВС-5000 № 271

1 шт.

2. Паспорт на резервуар

-

1 экз.

3. Градуировочная таблица

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);

- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);

- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, nr±(0,001h+0,03) мм (рег. № 46426-11);

- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);

- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);

- штангенциркуль ШЦ-I, ПГ±0,1 мм (рег. № 22088-07);

- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2 % (рег. № 1808-63);

- термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91)

- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (рег. № 20048-05)

- анемометр цифровой АТТ-1002, (0,8-30) м/с (рег. № 46056-11);

- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08);

- газоанализатор взрывоопасных паров Сигнал-4, ПГ±20 % (рег. № 38260-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочную таблицу.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы

ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
