Резервуары стальные вертикальные цилиндрические сварные РВСП-20000
| Номер в ГРСИ РФ: | 74946-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Самарский резервуарный завод", г.Самара |
Резервуары стальные вертикальные цилиндрические сварные РВСП-20000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74946-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические сварные |
| Модель | РВСП-20000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 6 шт. с зав.№ 301 … 306 |
Производитель / Заявитель
АО "Самарский резервуарный завод", г.Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74946-19: Описание типа СИ | Скачать | 1.2 MБ | |
| 74946-19: Методика поверки | Скачать | 50.5 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические сварные РВСП-20000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РВСП-20000 представляют собой стальные вертикальные конструкции цилиндрической формы с днищем, стационарной кровлей и понтоном.
Тип резервуаров - наземный вертикальный сварной. Стенка резервуаров состоит из цельносварных поясов рулонной сборки. Резервуары оборудованы шахтной лестницей, люками-лазами, приемо-раздаточными устройствами для обслуживания во время эксплуатации, системой тушения пожара, молниезащитой и защитой от статического электричества.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.
Основные конструкции резервуаров РВСП-20000 выполнены из конструкционной низколегированной стали (ГОСТ 19281-74) марки 09Г2С и из углеродистой горячекатаной стали (ГОСТ 380-50) марки Ст3сп.
Тип размещения резервуаров - наземный. Фундамент резервуаров РВСП-20000 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории Филиала ПАО АНК «Башнефть» «Башнефть-УНПЗ» по адресу: 450029, Россия, Республика Башкортостан, г. Уфа, ул. Ульяновых, д. 74.
Общий вид резервуаров стальных вертикальных цилиндрических сварных РВСП-20000 №№ 301, 302, 303, 304, 305, 306 представлен на рисунках 1-6.

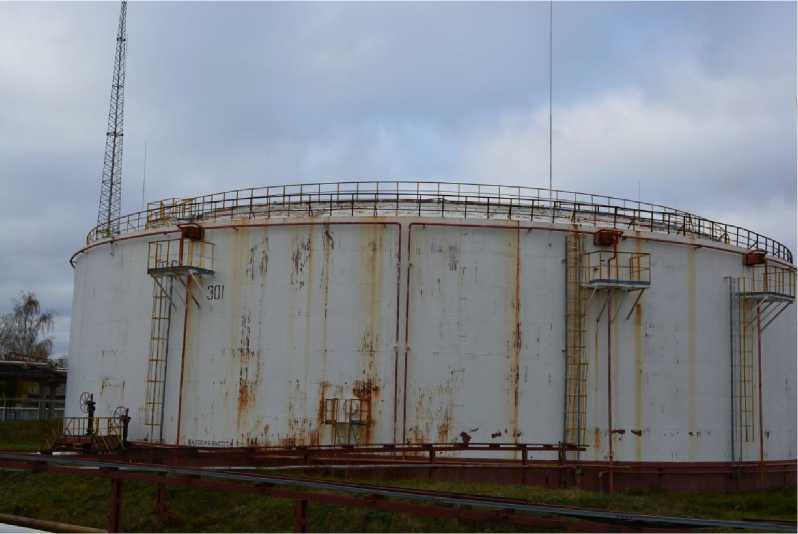

Рисунок 1 - Общий вид резервуара РВСП-20000 № 301

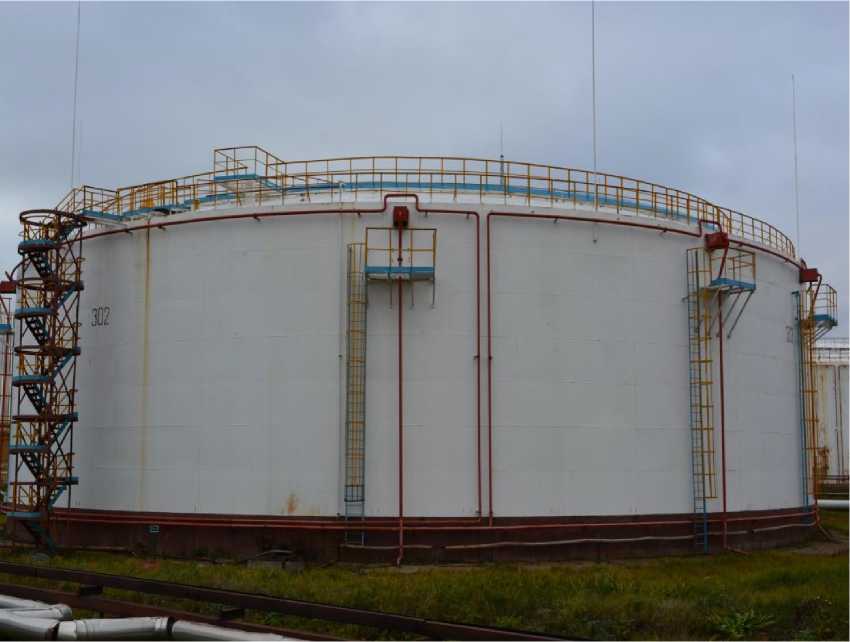

Рисунок 2 - Общий вид резервуара РВСП-20000 № 302

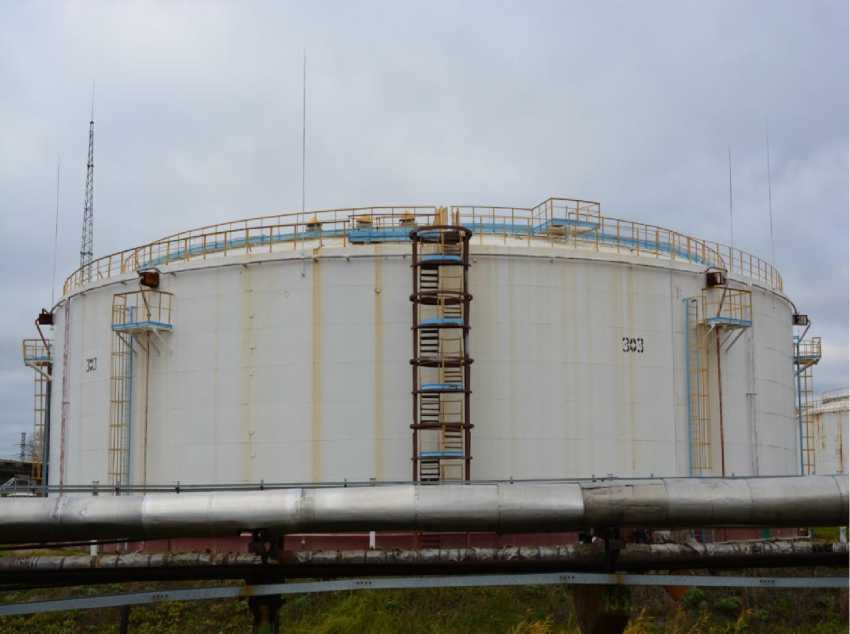

Рисунок 3 - Общий вид резервуара РВСП-20000 № 303

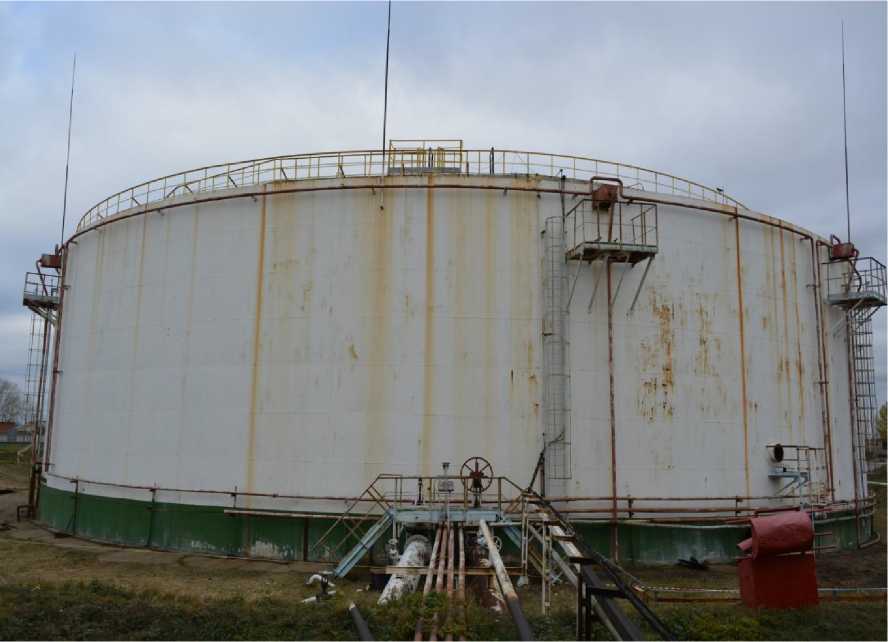

Рисунок 4 - Общий вид резервуара РВСП-20000 № 304

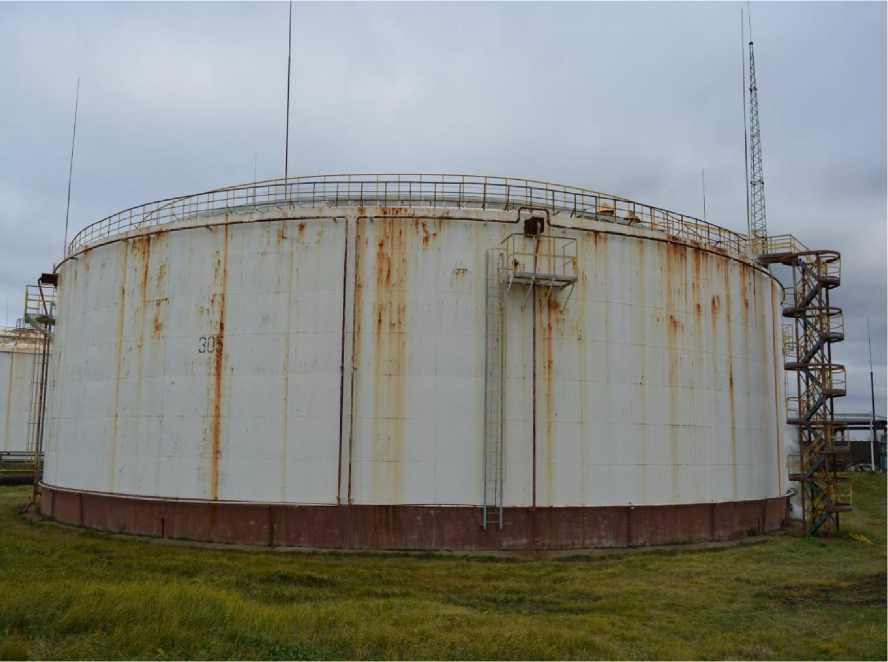

Рисунок 5 - Общий вид резервуара РВСП-20000 № 305

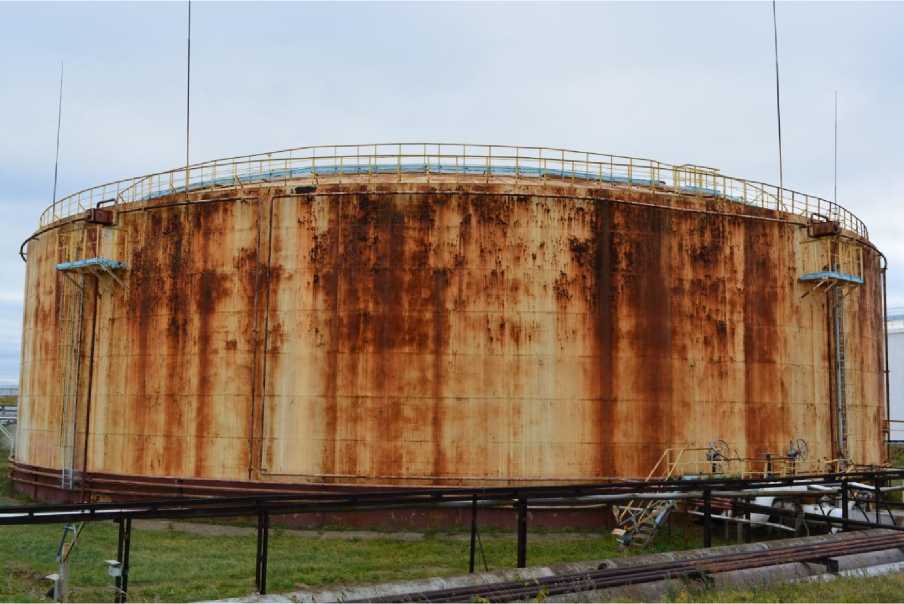

Рисунок 6 - Общий вид резервуара РВСП-20000 № 306
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-20000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значения |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,10 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды при температуре от минус 40 до плюс 40 °С, %, не более |
от -40 до +40 от 84 до 106,7 98 |
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Резервуар стальной вертикальный цилиндрический сварной |
РВСП-20000 №№ 301, 302, 303, 304, 305, 306 |
6 шт. |
|
2. Паспорт на резервуар |
- |
6 экз. |
|
3. Градуировочная таблица |
- |
6 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, nr±(0,001h+0,03) мм (рег. № 46426-11);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);
- штангенциркуль ШЦ-I, ПГ±0,1 мм (рег. № 22088-07);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2 % (рег. № 1808-63);
- термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91)
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (рег. № 20048-05)
- анемометр цифровой АТТ-1002, (0,8-30) м/с (рег. № 46056-11);
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08);
- газоанализатор взрывоопасных паров Сигнал-4, ПГ±20 % (рег. № 38260-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Сведения о методах измерений
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
