Резервуары стальные вертикальные цилиндрические РВСП-5000
| Номер в ГРСИ РФ: | 74951-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Стерлитамак-2 Востокнефтезаводмонтаж", г.Стерлитамак |
Резервуары стальные вертикальные цилиндрические РВСП-5000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74951-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВСП-5000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 2 шт. с зав.№ 344, 773 |
Производитель / Заявитель
АО "Стерлитамак-2 Востокнефтезаводмонтаж", г.Стерлитамак
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 74951-19: Описание типа СИ | Скачать | 705.2 КБ | |
| 74951-19: Методика поверки | Скачать | 50.5 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВСП-5000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РВСП-5000 представляют собой стальные вертикальные конструкции цилиндрической формы с днищем, стационарной крышей и алюминиевым понтоном.
Тип резервуаров - стальные вертикальные цилиндрические. Цилиндрическая стенка резервуаров РВСП-5000 включает в себя восемь цельносварных поясов рулонной сборки.
Резервуары оборудованы шахтной лестницей, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации; оснащены системой тушения пожара, молниезащитой и защитой от статического электричества. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.
Основные конструкции резервуаров РВСП-5000 выполнены из углеродистой горячекатаной стали марки Ст3сп (кровля и днище) и из стали марки 09Г2С (пояса корпуса резервуара). Тип размещения - наземный.
Фундамент резервуаров представляет собой уплотненную подушку из песчаногравийной смеси, устроенную на суглинок, и соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары РВСП-5000 №№ 344, 773 расположены на территории Филиала ПАО АНК «Башнефть» «Башнефть-Новойл» по адресу: 450037, Россия, Республика Башкортостан, г. Уфа-37.
Общий вид резервуаров стальных вертикальных цилиндрических РВСП-5000 №№ 344, 773 представлен на рисунках 1-2.

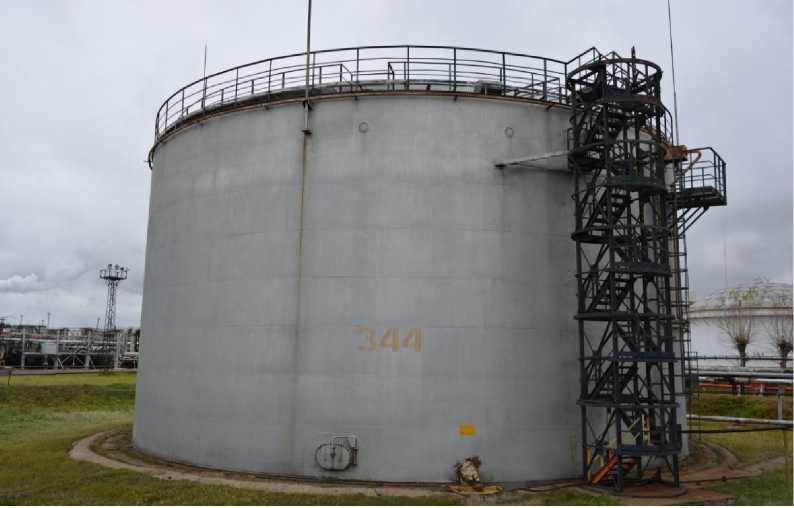

Рисунок 1 - Общий вид резервуара РВСП-5000 № 344

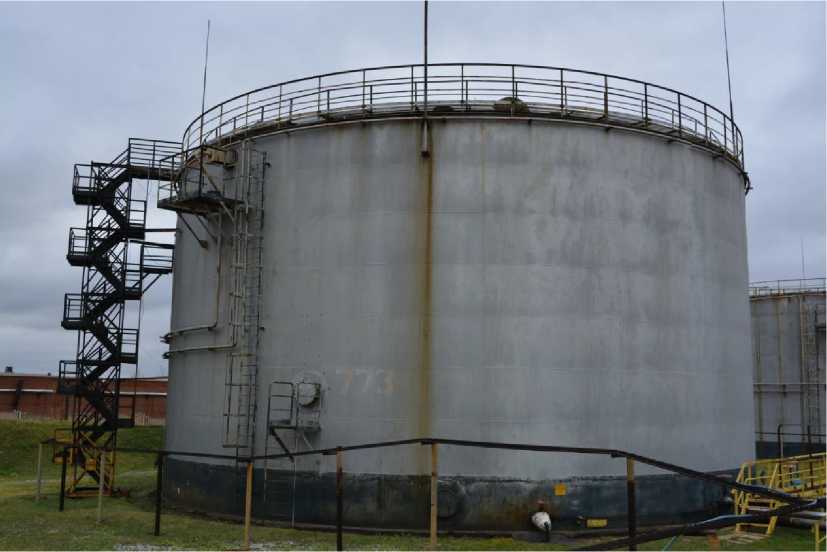

Рисунок 2 - Общий вид резервуара РВСП-5000 № 773
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-5000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значения | |
|
Номер резервуара |
344 |
773 |
|
Номинальная вместимость, м3 |
5000 | |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,10 | |
|
Условия эксплуатации: - температура окружающей среды, °С; - атмосферное давление, кПа; - относительная влажность окружающей среды при температуре от минус 40 до плюс 40°С, %, не более |
от -40 до +40 от 84 до 106,7 98 | |
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Резервуар стальной вертикальный цилиндрический |
РВСП-5000 №№ 344, 773 |
2 шт. |
|
2. Паспорт на резервуар |
- |
2 экз. |
|
3. Градуировочная таблица |
- |
2 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, nr±(0,001h+0,03) мм (рег. № 46426-11);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2 % (рег. № 1808-63);
- штангенциркуль ШЦ-I, ПГ±0,1 мм (рег. № 22088-07);
- газоанализатор взрывоопасных паров Сигнал-4, ПГ±20% (рег. № 38260-08);
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (рег. № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Сведения о методах измерений
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
