Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВСП-5000
| Номер в ГРСИ РФ: | 74952-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Уфимский завод металлических конструкций. ОАО "АК Востокнефтезаводмонтаж" (УЗМК ОАО "АК ВНЗМ"), г.Уфа |
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВСП-5000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74952-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВС-1000, РВС-2000, РВСП-5000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 23 шт. с зав.№ РВС-1000: 814 … 819; РВС-2000: 19, 20, 23, 804, 805, 806; РВСП-5000: 1, 345, 346, 348 … 351, 353, 354, 771, 772 |
Производитель / Заявитель
ПАО "АК Востокнефтезаводмонтаж", г.Уфа
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 26 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 26 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74952-19: Описание типа СИ | Скачать | 2.8 MБ | |
| 74952-19: Методика поверки | Скачать | 50.5 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВСП-5000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РВС-1000 представляют собой стальные вертикальные конструкции
цилиндрической формы с днищем и стационарной крышей без понтона.
Резервуары РВС-2000 представляют собой стальные вертикальные конструкции
цилиндрической формы с днищем и стационарной крышей без понтона.
Резервуары РВСП-5000 представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и стационарной крышей с понтоном.
Тип резервуаров - наземные стальные вертикальные цилиндрические. Цилиндрическая стенка резервуаров РВС-1000 включает в себя шесть цельносварных поясов рулонной сборки; резервуаров РВС-2000, РВСП-5000 - восемь поясов.
Резервуары оборудованы шахтной лестницей, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации; оснащены системой тушения пожара, молниезащитой и защитой от статического электричества.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.
Основные конструкции резервуаров РВС-1000, РВС-2000 выполнены из углеродистой горячекатаной стали марки Ст3сп, резервуаров РВСП-5000 - из стали марки 09Г2С. Тип размещения - наземный.
Фундамент резервуаров представляет собой уплотненную подушку из песчаногравийной смеси, устроенную на суглинок. Верхний слой подушки сделан из асфальто-бетона толщиной 25 см, откосы подушки укреплены бетонным покрытием.
Резервуары расположены на территории Филиала ПАО АНК «Башнефть» «Башнефть-Новойл» по адресу: 450037, Россия, Республика Башкортостан, г. Уфа-37.

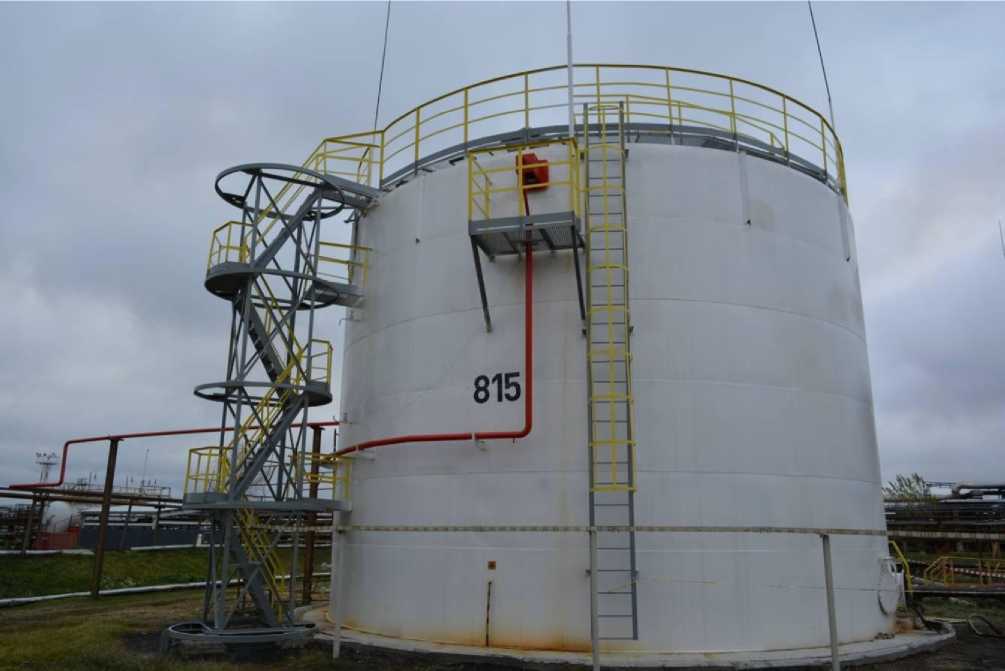

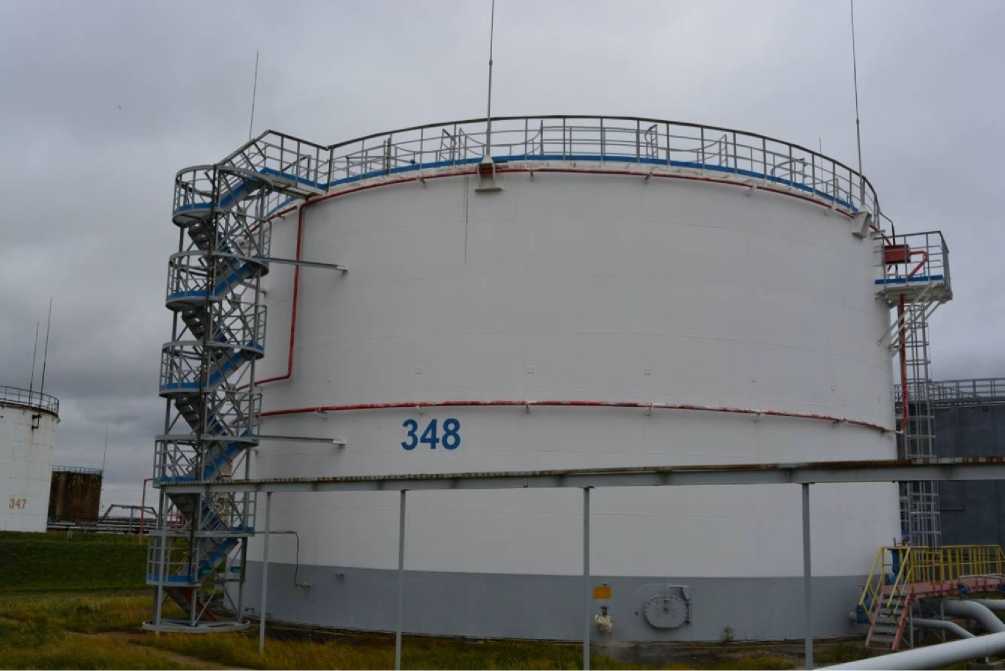

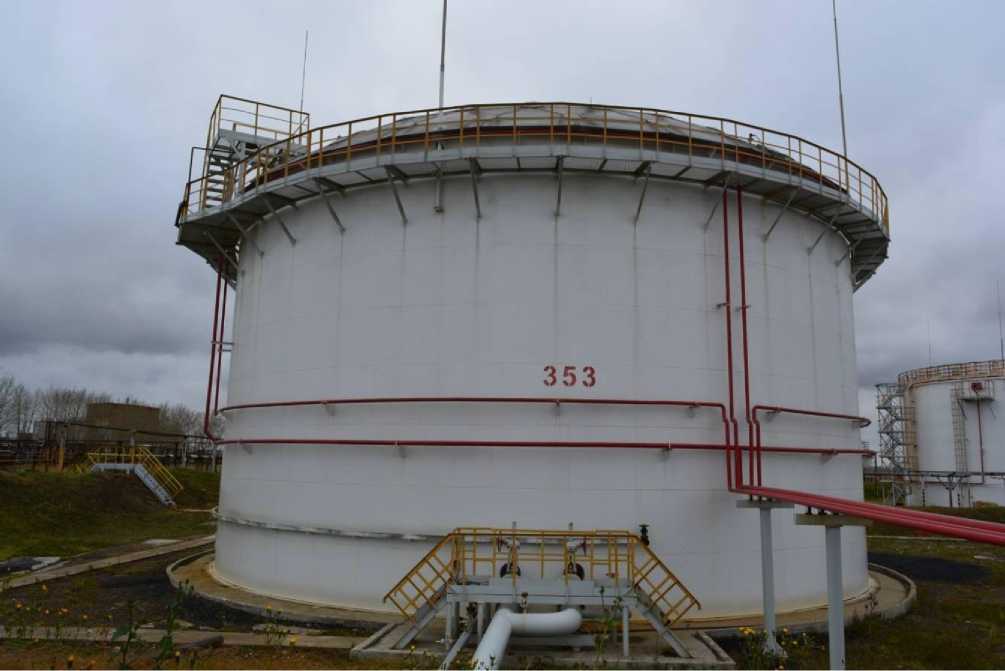

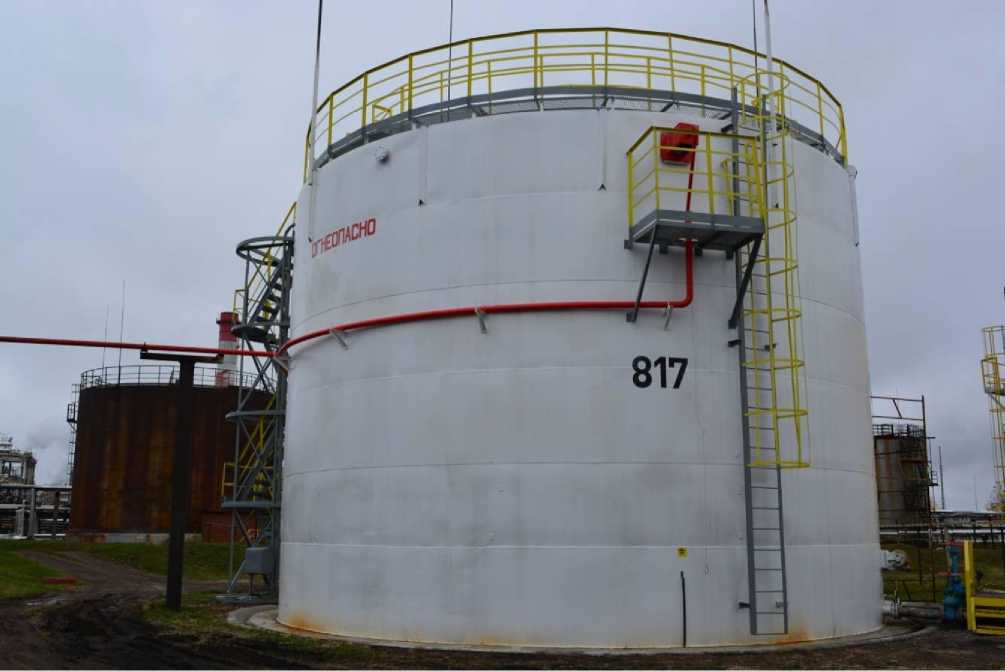

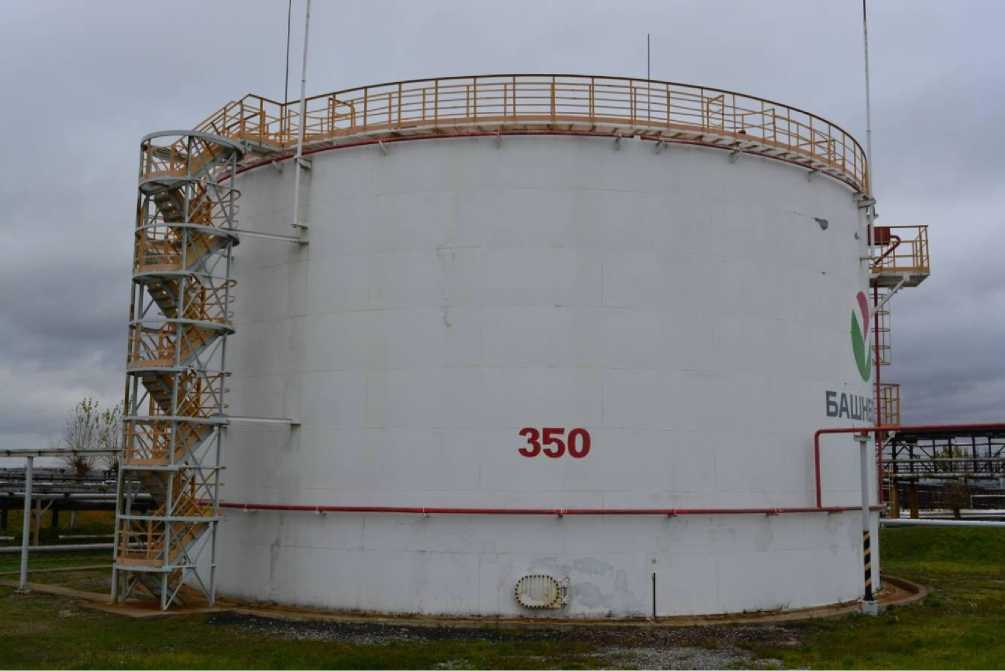

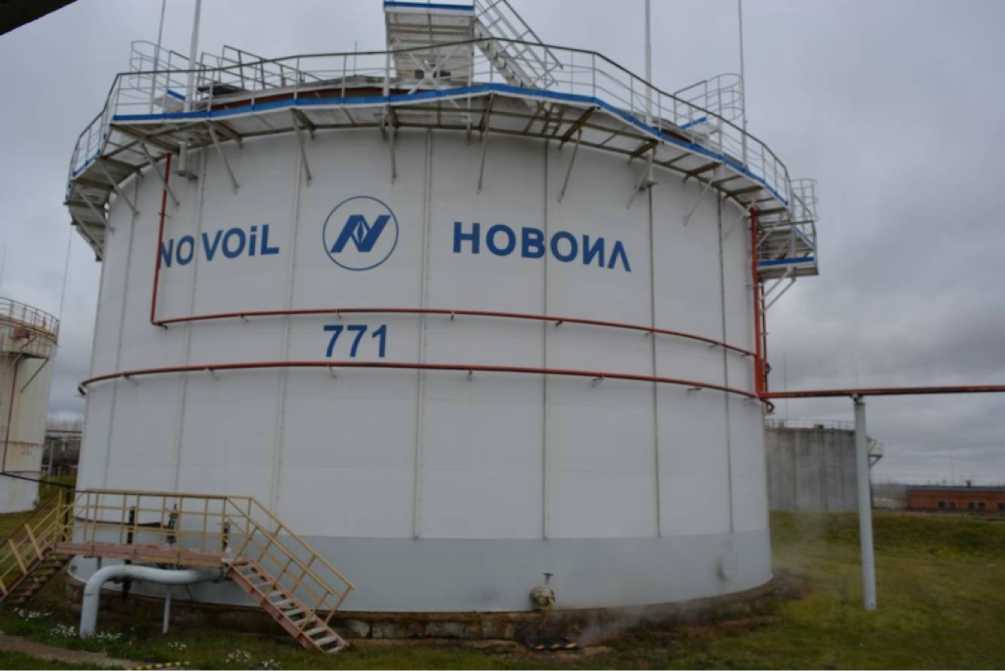

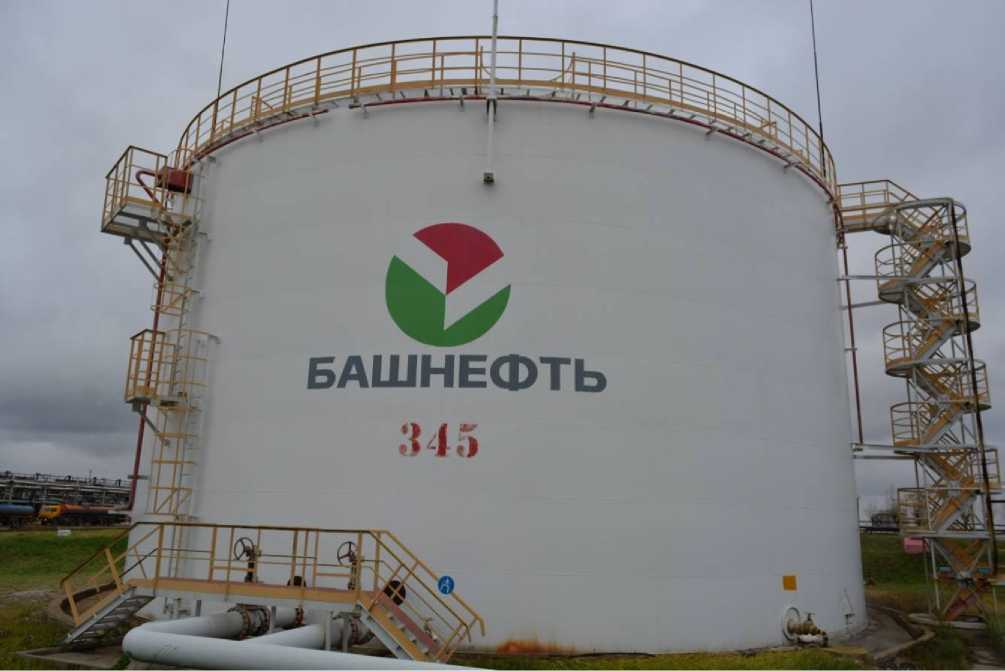

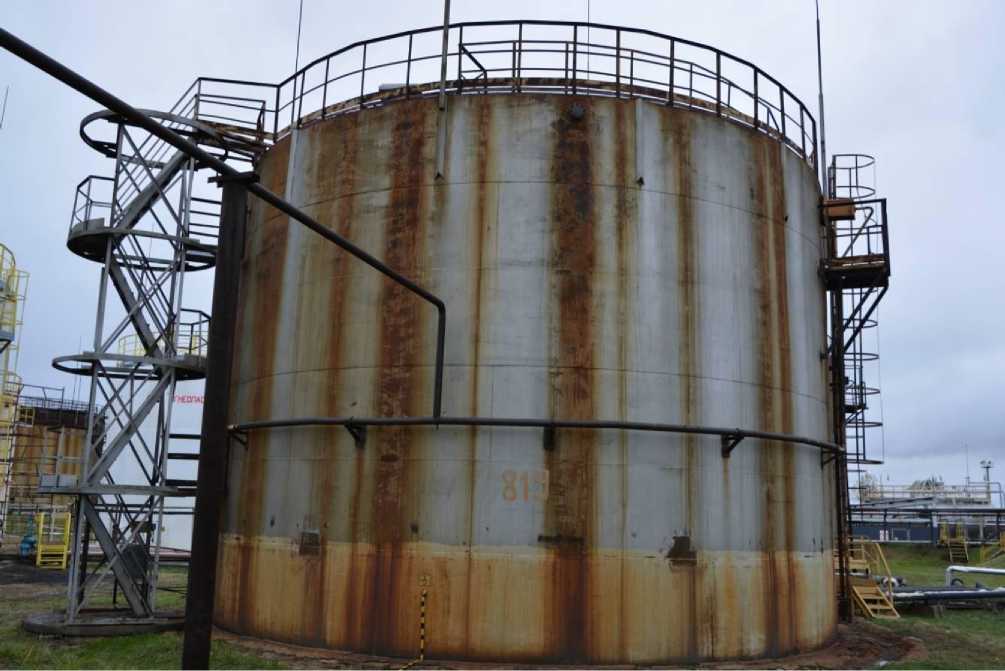

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВСП-5000 представлен на рисунках 1-23.

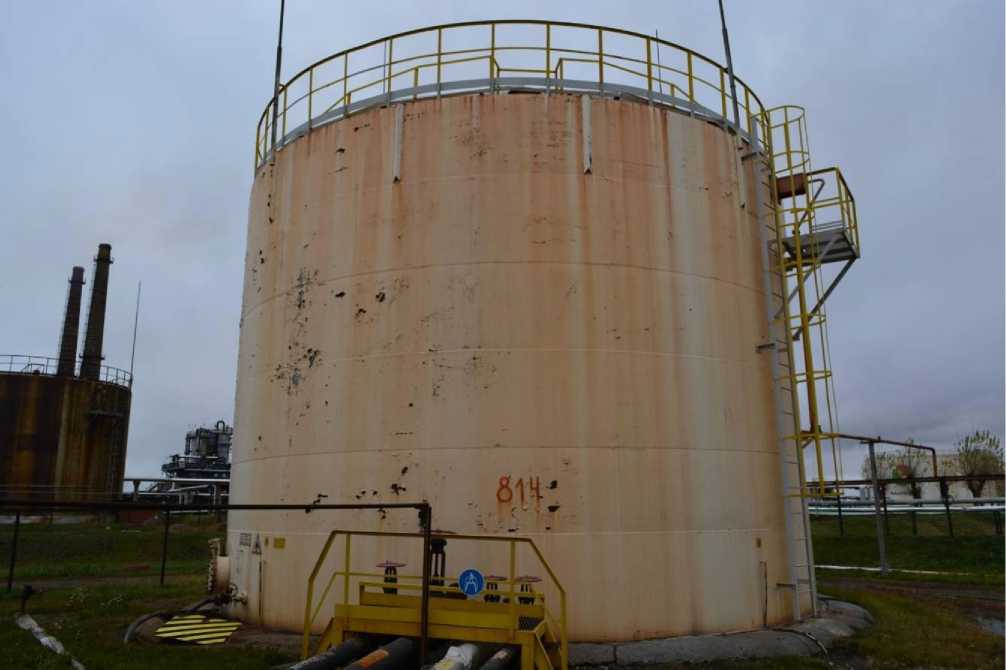

Рисунок 1 - Общий вид резервуара РВС-1000 № 814

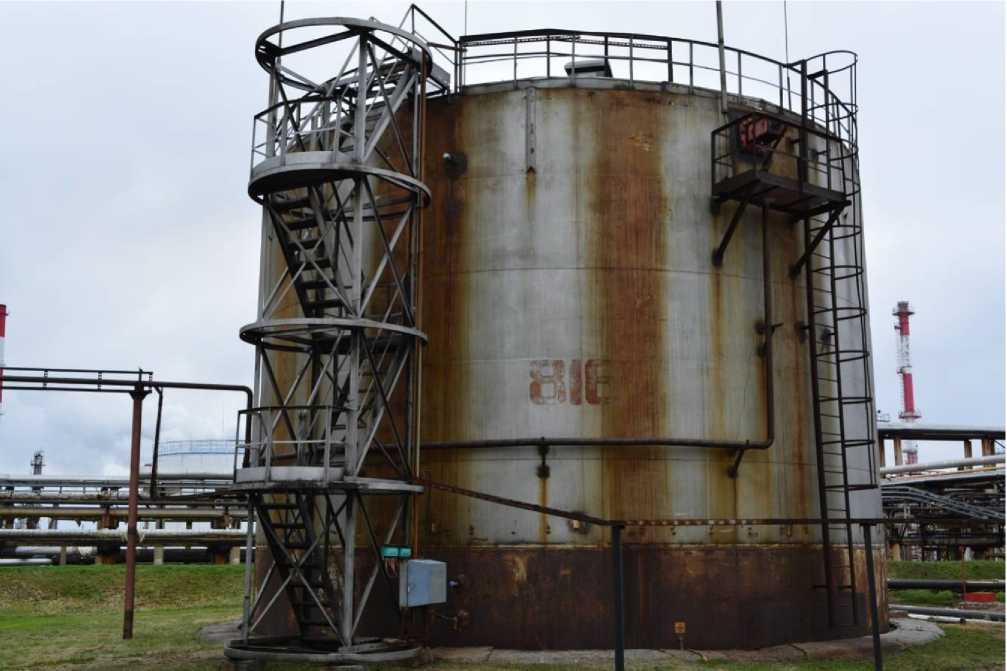

Рисунок 3 - Общий вид резервуара РВС-1000 № 816

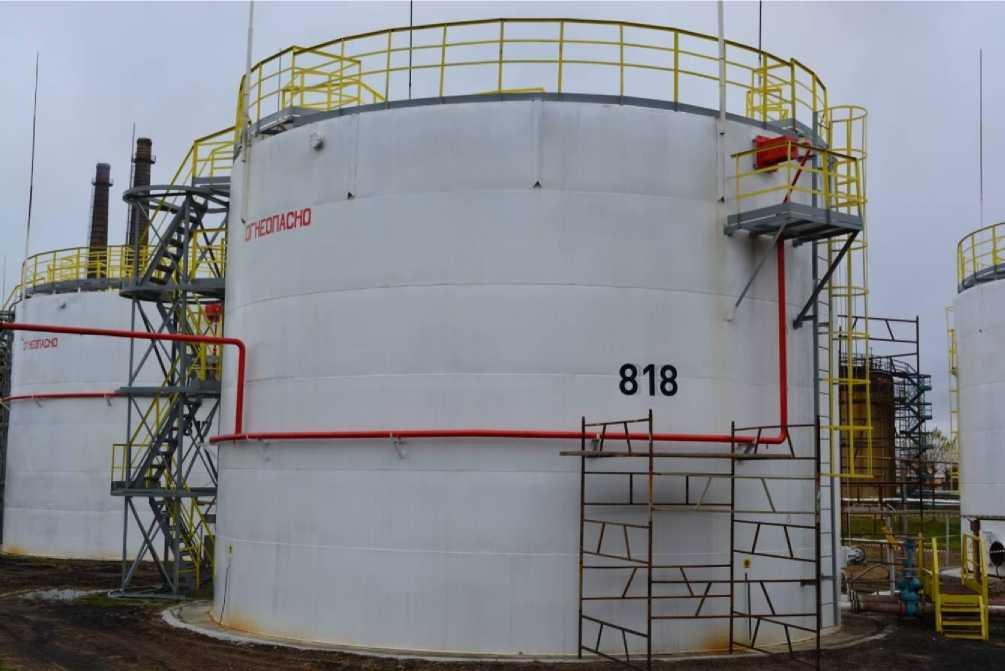

Рисунок 5 - Общий вид резервуара РВС-1000 № 818

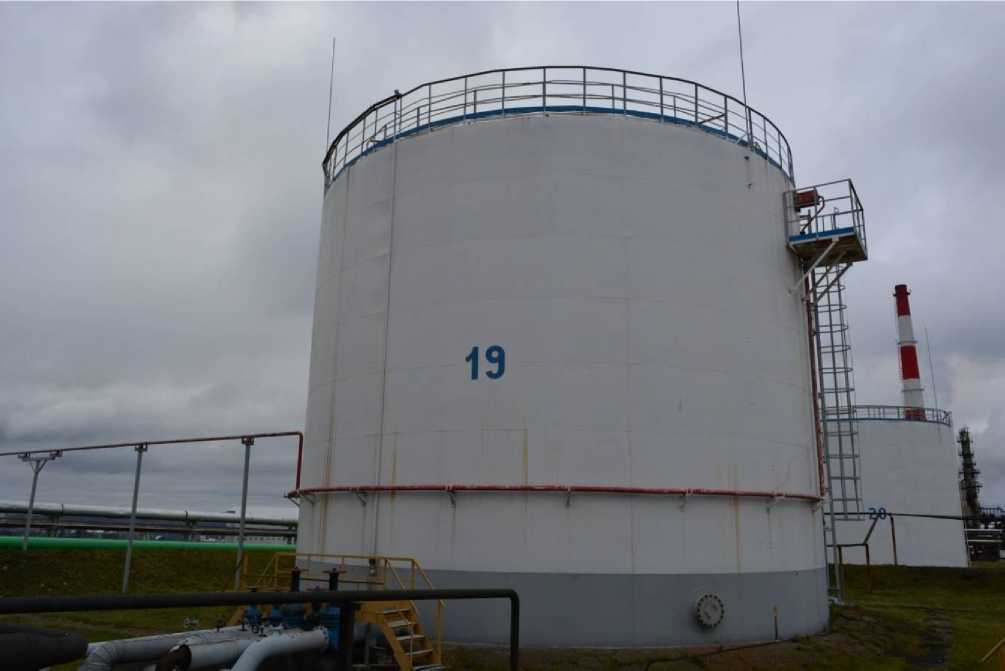

Рисунок 7 - Общий вид резервуара РВС-2000 № 19

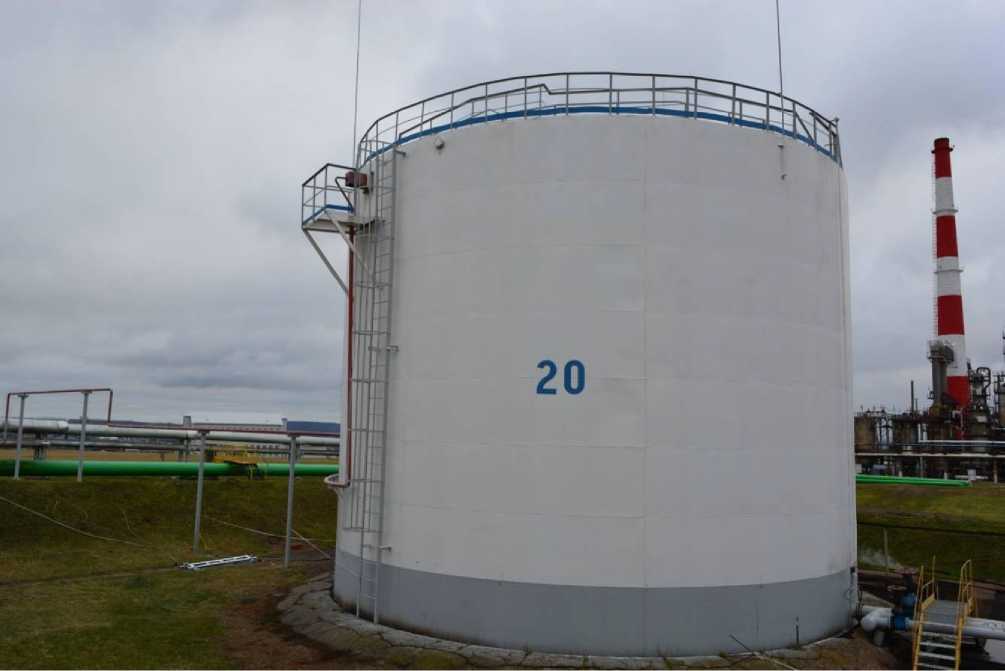

Рисунок 8 - Общий вид резервуара РВС-2000 № 20

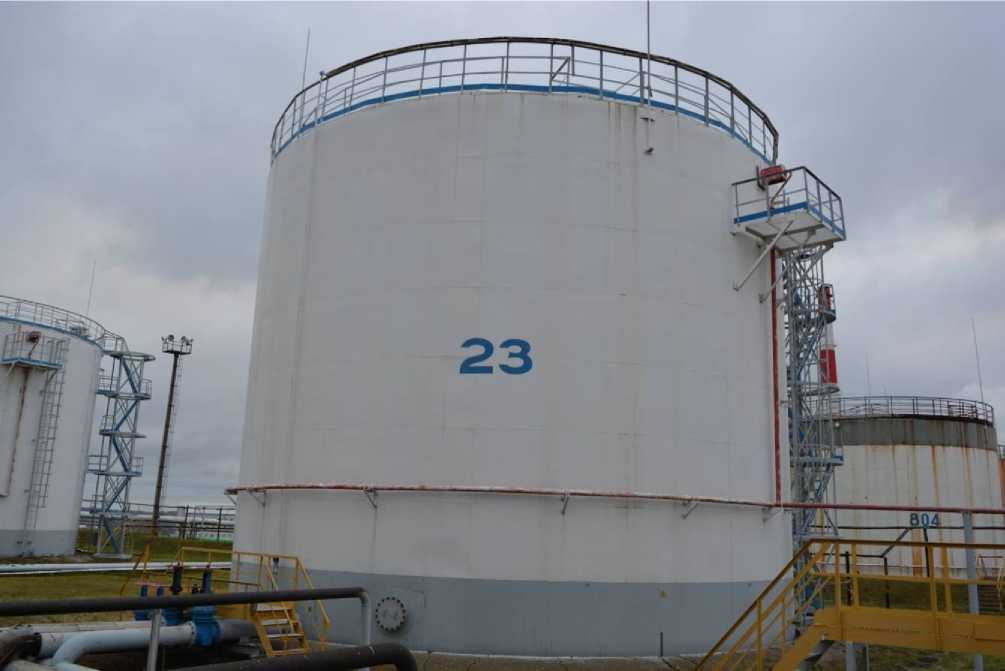

Рисунок 9 - Общий вид резервуара РВС-2000 № 23

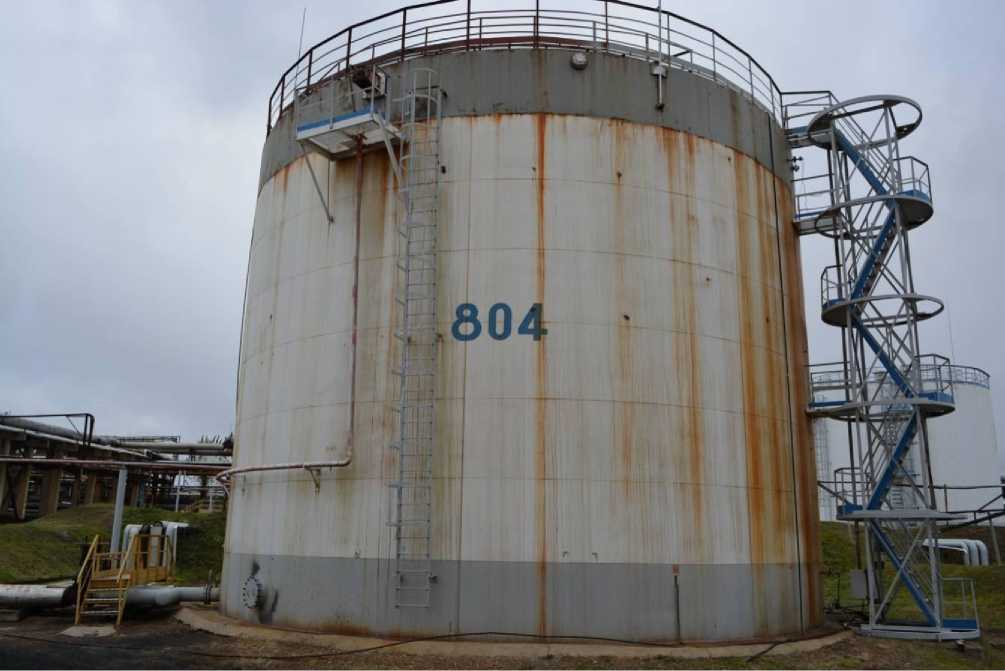

Рисунок 10 - Общий вид резервуара РВС-2000 № 804

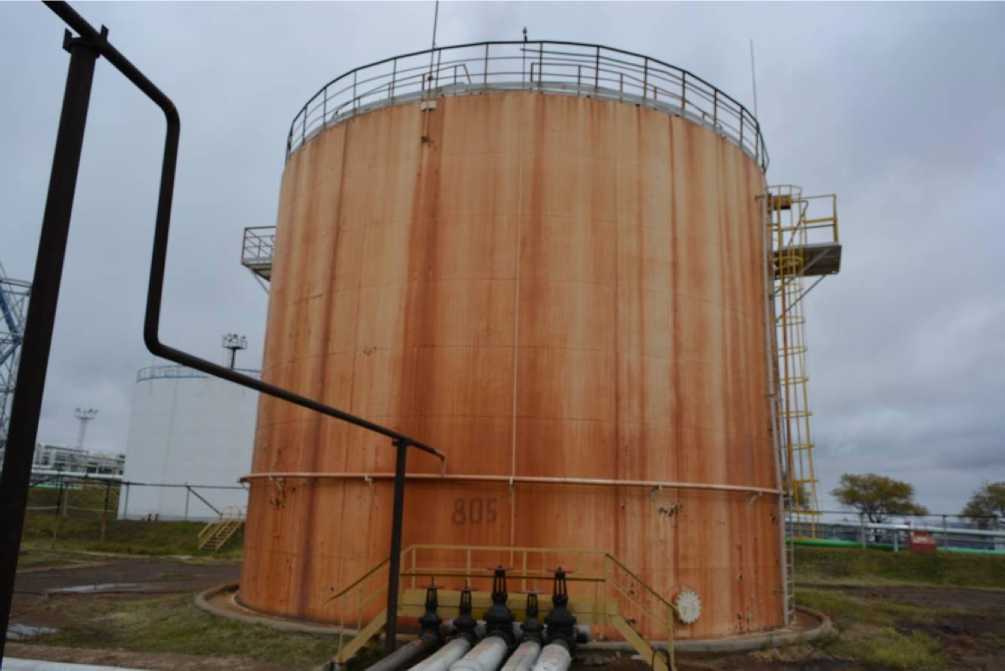

Рисунок 11 - Общий вид резервуара РВС-2000 № 805

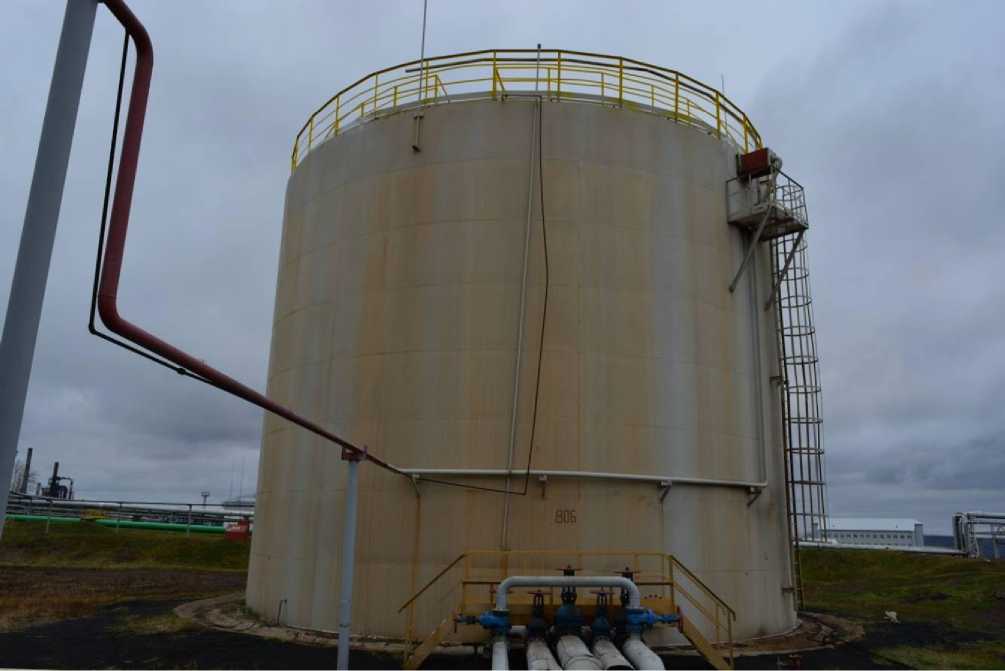

Рисунок 12 - Общий вид резервуара РВС-2000 № 806

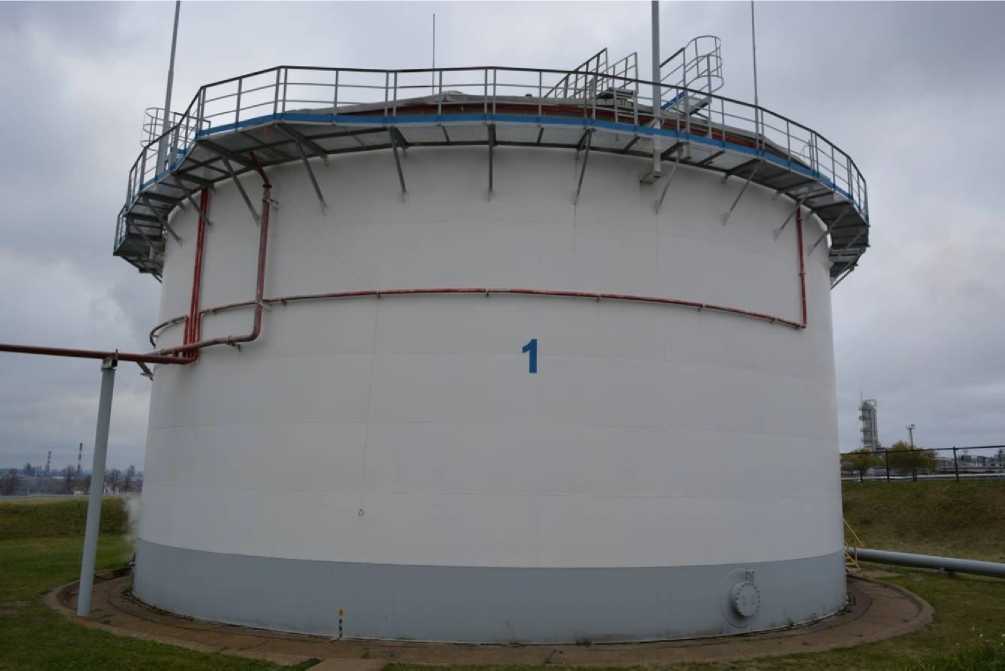

Рисунок 13 - Общий вид резервуара РВСП-5000 № 1

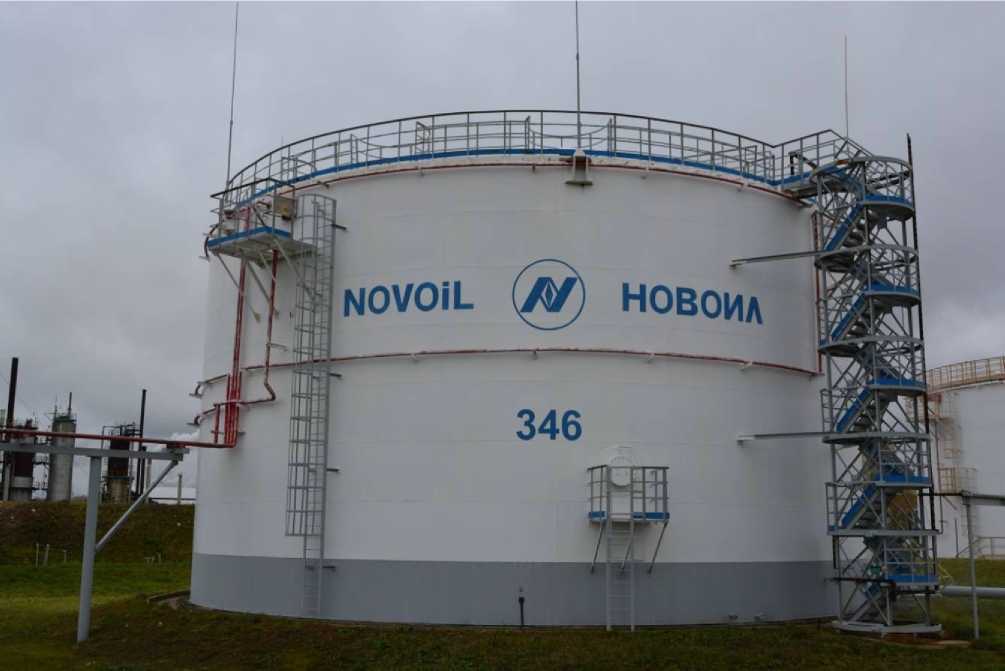

Рисунок 15 - Общий вид резервуара РВСП-5000 № 346

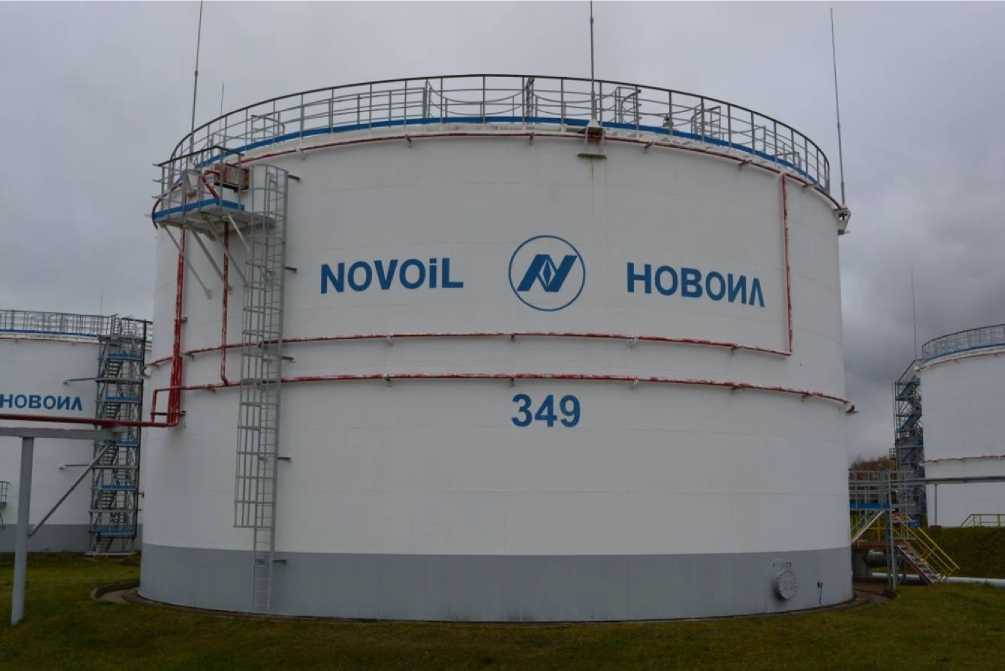

Рисунок 17 - Общий вид резервуара РВСП-5000 № 349

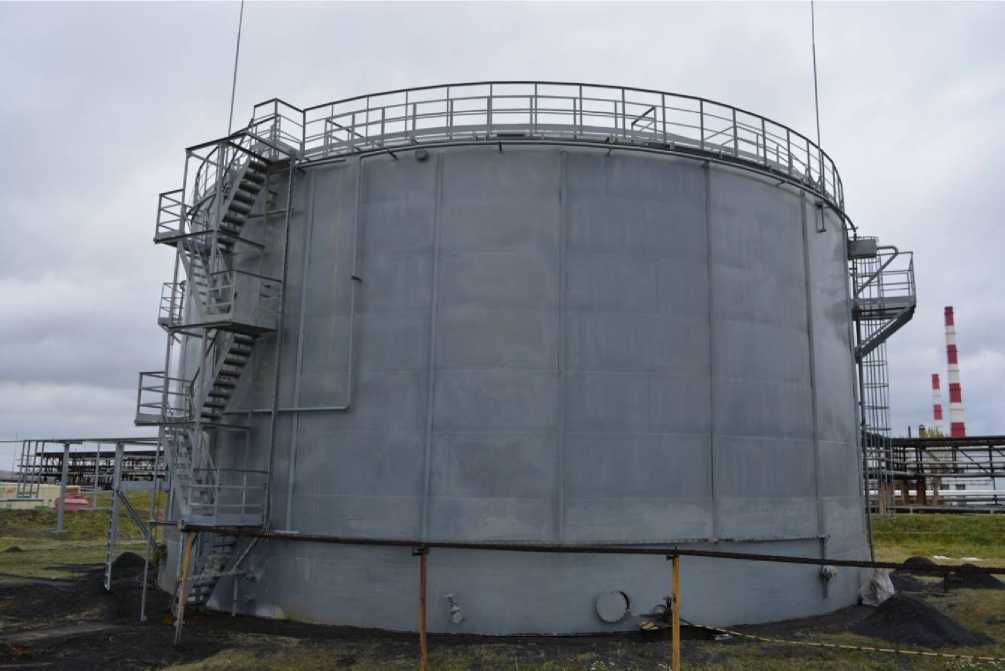

Рисунок 19 - Общий вид резервуара РВСП-5000 № 351

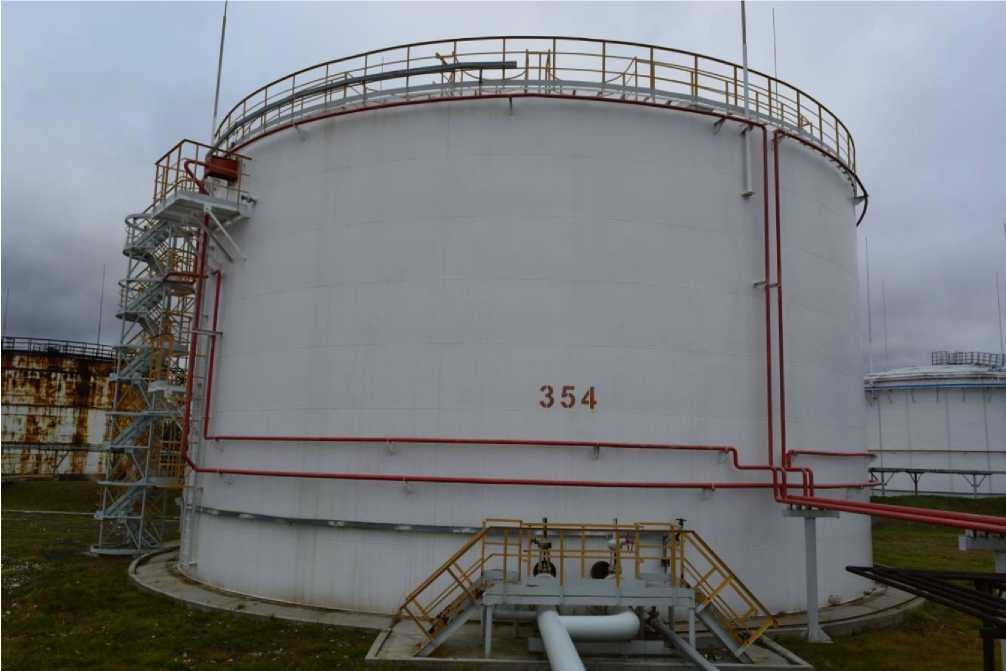

Рисунок 21 - Общий вид резервуара РВСП-5000 № 354

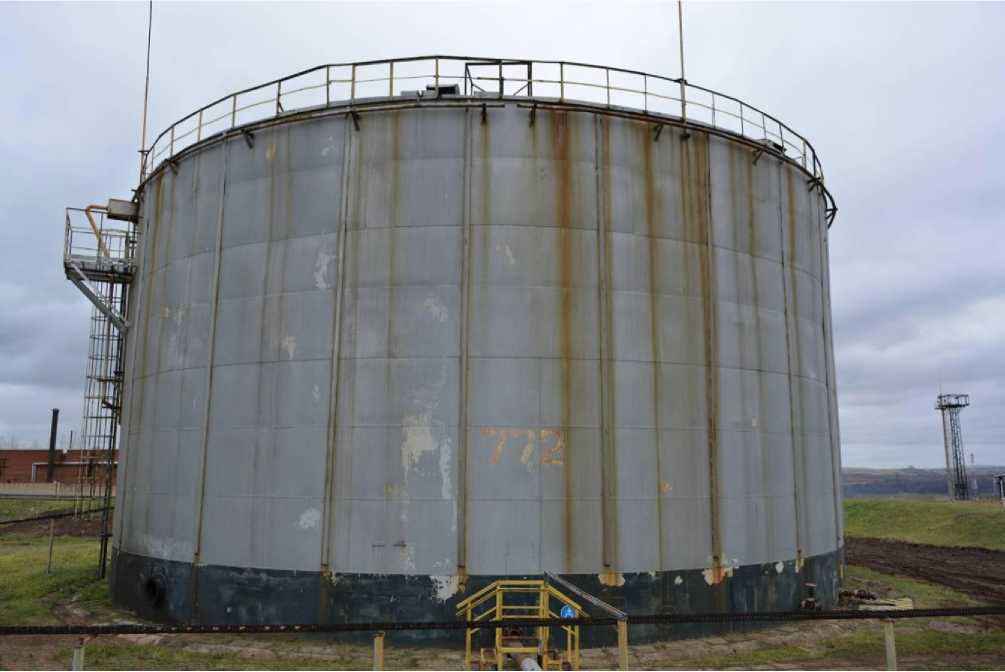

Рисунок 23 - Общий вид резервуара РВСП-5000 № 772
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВСП-5000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значения | ||
|
Тип резервуара |
РВС-1000 |
РВС-2000 |
РВСП-5000 |
|
Номинальная вместимость, м3 |
1000 |
2000 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,20 |
±0,10 | |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды при температуре от минус 40 до плюс 40 °С, %, не более |
от -40 до +40 от 84 до 106,7 98 | ||
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Резервуар стальной вертикальный цилиндрический |
РВС-1000 №№ 814, 815, 816, 817, 818, 819; РВС-2000 №№ 19, 20, 23, 804, 805, 806; РВСП-5000 №№ 1, 345, 346, 348, 349, 350, 351, 353, 354, 771, 772 |
23 шт. |
|
2. Паспорт на резервуар |
- |
23 экз. |
|
3. Градуировочная таблица |
- |
23 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, nr±(0,001h+0,03) мм (рег.№ 46426-11);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2% (рег. № 1808-63);
- штангенциркуль ШЦ-I, ПГ±0,1 мм (рег. № 22088-07);
- газоанализатор взрывоопасных паров Сигнал-4, ПГ±20 % (рег. № 38260-08);
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (рег. № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Сведения о методах измерений
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
