Датчики тока прецизионные CTS 5000
| Номер в ГРСИ РФ: | 74955-19 |
|---|---|
| Производитель / заявитель: | Фирма "SIGNALTEC GmbH", Германия |
Датчики тока прецизионные CTS 5000 (далее по тексту - датчики) предназначены для измерения и преобразования входного сигнала силы электрического тока в пропорциональный выходной сигнал силы электрического тока в системе измерения напряжения и тока (+Q101).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74955-19 |
| Наименование | Датчики тока прецизионные |
| Модель | CTS 5000 |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | на 3 шт. с зав.№: датчик тока 1163430006 с электронным блоком 1163400006, датчик тока 1163430007 с электронным блоком 1163400007, датчик тока 1163430010 с электронным блоком 1163400012 |
Производитель / Заявитель
Фирма "SIGNALTEC GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 3 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74955-19: Описание типа СИ | Скачать | 570.6 КБ | |
| 74955-19: Методика поверки | Скачать | 3.4 MБ |
Описание типа
Назначение
Датчики тока прецизионные CTS 5000 (далее по тексту - датчики) предназначены для измерения и преобразования входного сигнала силы электрического тока в пропорциональный выходной сигнал силы электрического тока в системе измерения напряжения и тока (+Q101).
Описание
Принцип действия основан на эффекте Холла. При этом магнитное поле, создаваемое входным первичным током компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники датчиков, и является пропорциональной копией входного сигнала. Датчики используются для преобразования силы постоянного и переменного тока в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.
Конструктивно датчики выполнены в изолированном корпусе из композитного материала. В центральной части датчиков находится отверстие для размещения первичной обмотки для первичных токов. В нижней части расположен разъем, через который осуществляется подключение соединительными кабелями к электронному блоку, входящему в комплект поставки. Пломбирование датчиков осуществляется с помощью наклейки в месте соединения крышки и корпуса.

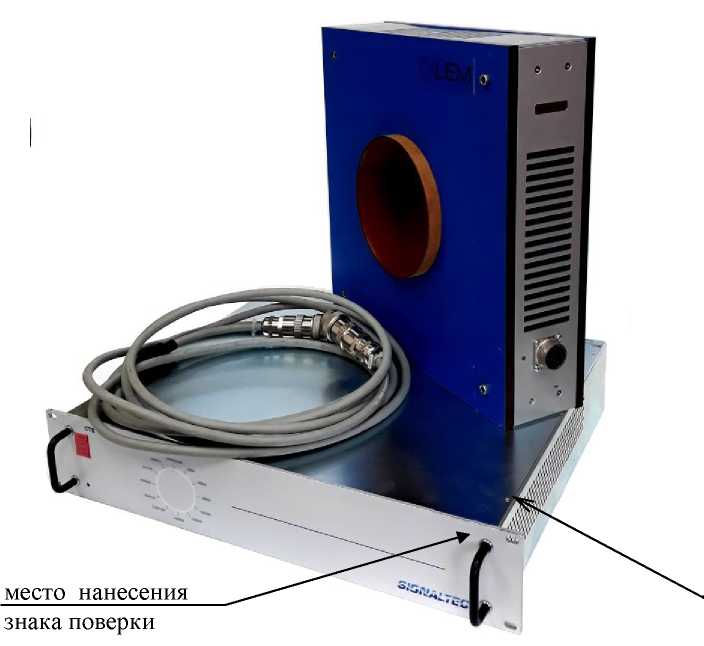

Общий вид датчиков тока прецизионных CTS 5000, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
место нанесения
знака поверки
место пломбировки
Рисунок 1 - Общий вид датчиков тока прецизионных CTS 5000, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений первичного тока, А - постоянного тока - действующее значение переменного тока |
от 1 до 5000 от 1 до 5000 |
|
Пределы допускаемой относительной погрешности измерений силы тока: - в диапазоне значений от 1 до 11 A включ., % - в диапазоне значений св. 11 до 135 A включ., % - в диапазоне значений св. 135 до 5000 A, % |
±20 ±2,0 ±0,2 |
|
Коэффициент деления |
2500:1 |
|
Диапазон частоты, Гц |
от 0 до 130 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C - электронный блок - датчик тока - относительная влажность воздуха, %, не более |
от +10 до +40 от +10 до +40 80 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц |
220±20 50±1 |
|
Потребляемая мощность, В\Л, не более |
100 |
|
Габаритные размеры, мм, не более Электронный блок - высота - ширина - длина Датчик тока - внутренний диаметр - высота - ширина - длина |
88 482 445 140,3 350 123 365 |
|
Масса, кг, не более - электронный блок - датчик тока |
17 25 |
|
Средний срок службы, лет - датчика - электронный блок |
20 10 |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчики тока прецизионные с заводскими номерами: - датчик тока №1163430006+электронный блок зав. № 1163400006, - датчик тока №1163430007+электронный блок зав. № 1163400007, - датчик тока №1163430010+электронный блок зав. № 1163400012. |
CTS 5000 |
3 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 65-262 2018 |
1 экз. |
Поверка
осуществляется по документу МП 65-262-2018 «ГСИ. Датчики тока прецизионные CTS 5000. Методика поверки», утверждённому ФГУП «УНИИМ» 28.11.2018 г.
Основные средства поверки:
- рабочий эталон 2 разряда единиц коэффициента и угла масштабного преобразования синусоидального тока по ГОСТ Р 8.859-2013 (трансформаторы тока измерительные лабораторные ТТИ-5000.51, рег. номер 55278-13);
- рабочий эталон 3 разряда единицы электрического сопротивления согласно приложению к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (катушка электрического сопротивления Р323, рег. номер 1683-62; катушка электрического сопротивления Р 321, рег. номер 1162-58);
- рабочий эталон 2 разряда единицы электрического напряжения по ГОСТ 8.027-2001 в диапазоне значений от 1-10’8 до 10 В (компаратор-калибратор универсальный КМ300КТ, рег. номер 54727-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус электронного блока.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы изготовителя
