Преобразователи напряжения электронные EGIW 984

Номер в ГРСИ РФ: 74956-19
Производитель / заявитель: Фирма "Ritz", Германия
Скачать
74956-19: Описание типа СИ Скачать 542.6 КБ
74956-19: Методика поверки Скачать 3.6 MБ
Нет данных о поставщике
Преобразователи напряжения электронные EGIW 984 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи напряжения электронные EGIW 984 (далее по тексту -преобразователи) предназначены для измерения и преобразования высоких напряжений переменного и постоянного электрического тока на входе в низкое напряжение на выходе в системе измерения напряжения и тока (+Q101).

Информация по Госреестру

Основные данные
Номер по Госреестру 74956-19
Наименование Преобразователи напряжения электронные
Модель EGIW 984
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) на 3 шт. с зав.№ 51234566, 51234568, 51318303
Производитель / Заявитель

Фирма "Ritz", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 3
Успешных поверок (СИ пригодно) 3 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74956-19: Описание типа СИ Скачать 542.6 КБ
74956-19: Методика поверки Скачать 3.6 MБ

Описание типа

Назначение

Преобразователи напряжения электронные EGIW 984 (далее по тексту -преобразователи) предназначены для измерения и преобразования высоких напряжений переменного и постоянного электрического тока на входе в низкое напряжение на выходе в системе измерения напряжения и тока (+Q101).

Описание

Принцип действия основан на масштабном преобразовании высокого напряжения в низкое напряжение с последующим его измерением. Преобразователь состоит из делителя GSER 16-636 (далее по тексту - делитель) и усилителя EGIW 84K (далее по тексту -усилитель). Делители являются емкостно-резистивными (емкостно-омическими) и работают как на переменном, так и на постоянном токе.

Конструктивно преобразователи выполнены в изолированном корпусе из композитного материала, высоковольтное плечо делителя расположено внутри изоляционного цилиндра (изолятора), обеспечивающего высокую герметичность. В нижней части преобразователя расположены разъемы, через которые осуществляется подключение коаксиальным кабелем заданной длины. Пломбирование преобразователей осуществляется с помощью наклейки в месте соединения крышки и корпуса.

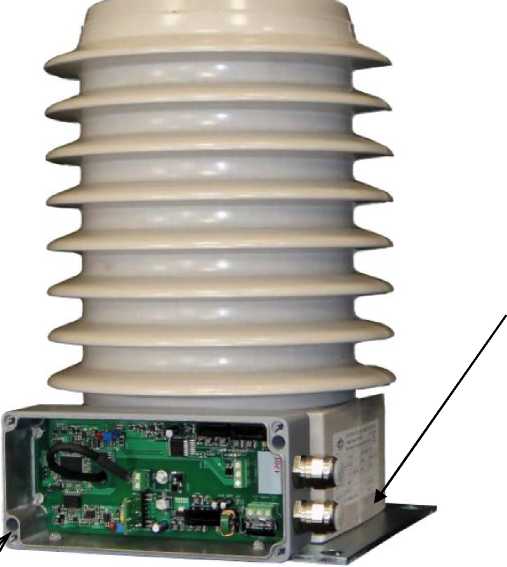

Общий вид преобразователей напряжения электронных EGIW 984, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

место нанесения

знака поверки

Рисунок 1 - Общий вид преобразователей напряжения электронных EGIW 984, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки

место пломбировк

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра

Значение

Номинальное первичное напряжение, кВ

13,8

Диапазон первичного напряжения, кВ

от 0,1 до 13,8

Номинальное вторичное напряжение, В

10

Диапазон частоты, Гц

от 0 до 130

Пределы допускаемой относительной погрешности измерений напряжения, %

- в диапазоне значений от 0,1 до 0,5 кВ включ.

- в диапазоне значений св. 0,5 до 13,8 кВ

± 0,8

± 0,2

Таблица 2 - Основные технические характеристики

Наименование параметра

Значение

Условия эксплуатации:

- температура окружающей среды, °C

от +10 до +40

- относительная влажность воздуха, %, не более

80

Диапазон рабочих температур, °C

от +10 до +40

Габаритные размеры, мм, не более:

- высота

350

- ширина

255

- длина

225

Масса, кг, не более

22

Средний срок службы, лет

10

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователи напряжения электронные (с заводскими номерами: 51234566, 51318303, 51234568)

EGIW 984

3 шт.

Руководство по эксплуатации

ТЕ183-20 РЭ

1 экз.

Методика поверки

МП 66-262-2018

1 экз.

Поверка

осуществляется по документу МП 66-262-2018 «ГСИ. Преобразователи напряжения электронные    EGIW 984. Методика поверки», утверждённому ФГУП «УНИИМ»

15 марта 2019 г.

Основные средства поверки:

- рабочий эталон 2 разряда единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 3/^3 до 36/\3 кВ по ГОСТ Р 8.746-2011 (трансформатор напряжения измерительный эталонный NVRD, рег. номер 32397-12);

- рабочий эталон 2 разряда единицы электрического напряжения по ГОСТ 8.027-2001 в диапазоне значений от 1А0-3 до 1403 В, 1 разряда единицы электрического напряжения (вольта) по ГОСТ 8.648-2015 в диапазоне значений от 140-3 до 1403 В в диапазоне частот от 1 до 1-10 Гц (мультиметр 3458A рег. номер 25900-03);

- рабочий эталон 2 разряда единицы электрического напряжения по ГОСТ 8.027-2001 в диапазоне значений от 110-3 до 1-103 В, 2 разряда единицы электрического напряжения (вольта) по ГОСТ 8.648-2015 в диапазоне значений от Г10’3 до 1-103 В в диапазоне частот от 10 до 3-105 Гц (калибратор многофункциональный Fluke 5730A, рег. номер 60407-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

Знак поверки в виде наклейки наносится на корпус преобразователей.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы изготовителя
