Резервуар стальной вертикальный цилиндрический РВС-10000

Номер в ГРСИ РФ: 74957-19
Категория: Резервуары
Производитель / заявитель: АО "Самарский резервуарный завод", г.Самара
Скачать
74957-19: Описание типа СИ Скачать 594 КБ
74957-19: Методика поверки Скачать 50.5 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуар стальной вертикальный цилиндрический РВС-10000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуар стальной вертикальный цилиндрический РВС-10000 (далее - резервуар) предназначен для измерения объема мазута, а также для его приема и хранения.

Информация по Госреестру

Основные данные
Номер по Госреестру 74957-19
Наименование Резервуар стальной вертикальный цилиндрический
Модель РВС-10000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 1
Производитель / Заявитель

АО "Самарский резервуарный завод", г.Самара

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 03.11.2024

Поверители

Скачать

74957-19: Описание типа СИ Скачать 594 КБ
74957-19: Методика поверки Скачать 50.5 КБ

Описание типа

Назначение

Резервуар стальной вертикальный цилиндрический РВС-10000 (далее - резервуар) предназначен для измерения объема мазута, а также для его приема и хранения.

Описание

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра со стационарной крышей, имеющей уклон от центра к периферии.

Стенки, днище и кровля резервуара изготовлен из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.

Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.

Резервуар стальной вертикальный цилиндрический РВС-10000 зав. № 1 расположен на производственной площадке Ново-Стерлитамакской ТЭЦ, 453107, Стерлитамакский район, Ново-Стерлитамакская ТЭЦ

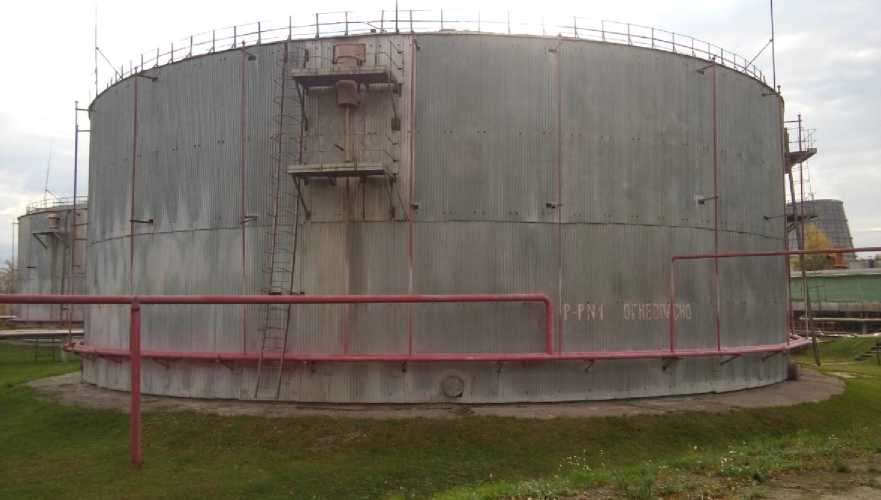

Общий вид резервуара представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-10000 № 1

Пломбирование резервуара стального вертикального цилиндрического РВС-10000 не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

10000

Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), %

±0,10

аблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм

- высота резервуара

- диаметр резервуара по нижнему поясу

11920

34200

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-10000 № 1

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса точности, Р30Н2К (регистрационный номер в Федеральном информационном фонде № 29631-05);

- рулетка измерительная металлическая 2-го класса точности, Р20У2Г (регистрационный номер в Федеральном информационном фонде № 29631-05);

- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде № 20048-05), предел измерений 500 мм, ПГ ±1 мм;

- толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер в Федеральном информационном фонде № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;

- нивелир оптический с компенсатором RGK N - 32 (регистрационный номер в Федеральном информационном фонде № 61529-15);

- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер в Федеральном информационном фонде № 51835-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
