Резервуары стальные горизонтальные цилиндрические РГС-50
| Номер в ГРСИ РФ: | 74964-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ПАО "Машиностроительный завод "ЗиО-Подольск", г.Подольск |
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема метанола, сухого и факельного газа, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74964-19 | ||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||
| Модель | РГС-50 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5ad99435-d2ed-e18b-9874-7f2ae93e32a3 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО "Подольский машиностроительный завод", г. Подольск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
74964-19: Описание типа
2023-74964-19.pdf
|
Скачать | 161.8 КБ | |
|
74964-19: Методика поверки
2022-mp74964-19.pdf
|
Скачать | 70 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема метанола, сухого и факельного газа, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на измерении объема метанола, сухого и факельного газа в зависимости от уровня его наполнения.
Резервуар представляет собой закрытый стальной сосуд в виде горизонтально установленного цилиндра, с эллиптическими днищами, не теплоизолированный.
Резервуар установлен на бетонных опорах, оборудован лестницей, люками-лазами для обслуживания во время эксплуатации.
Резервуар оснащен трубопроводами приема и выдачи газов, предохранительными клапанами и имеет наружное и внутреннее антикоррозионные покрытия.
Резервуары стальные горизонтальные цилиндрические РГС-50: зав. №№ 3336, 3338, 3380, 3381, 3382, 3383, 3384 расположены на участке по эксплуатации товарно-сырьевого парка ООО «Туймазинское ГПП», 452774, Республика Башкортостан, Туймазинский район, д. Нуркеево, ул. Промышленная, 42.

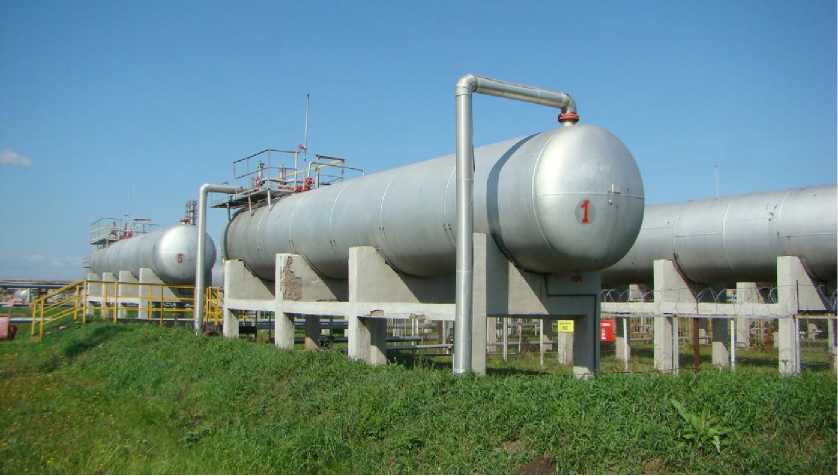

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Г абаритные размеры, мм - внутренний диаметр - длина цилиндрической части |
2208 13300 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +40 от 84,0 до 106,7 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 №№ 3336, 3338, 3380, 3381, 3382, 3383, 3384 |
7 шт. |
|
Паспорт |
- |
7 экз. |
|
Градуировочная таблица |
- |
7 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000. «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности, Р30Н2К (регистрационный номер в Федеральном информационном фонде № 29631-05);
- рулетка измерительная металлическая 2-го класса точности, Р20У2Г (регистрационный номер в Федеральном информационном фонде № 29631-05);
- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде № 20048-05), предел измерений 500 мм, ПГ ±1 мм;
- толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер в Федеральном информационном фонде № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
- нивелир оптический с компенсатором RGK N - 32 (регистрационный номер в Федеральном информационном фонде № 61529-15);
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер в Федеральном информационном фонде № 51835-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 17032-2010. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000. ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
