Резервуар стальной вертикальный цилиндрический РВС-400 (далее - РВС-400) предназначен для измерения объема жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 74973-19
Наименование Резервуар стальной вертикальный цилиндрический
Модель РВС-400
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 2 (РВС-1)
Производитель / Заявитель

АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Актуальность информации 24.11.2024

Поверители

Скачать

74973-19: Описание типа СИ Скачать 593.8 КБ
74973-19: Методика поверки Скачать 50.5 КБ

Описание типа

Назначение

Резервуар стальной вертикальный цилиндрический РВС-400 (далее - РВС-400) предназначен для измерения объема жидкости.

Описание

РВС-400 представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей.

РВС-400 оснащен дыхательным клапаном, световыми и замерными люками, люк-лазами, приемо-раздаточным патрубком, приборами контроля и сигнализации.

РВС-400 зав. № 2 (РВС-1) расположен на территории цеха первичной переработки нефти и получения битума управления по переработке газа ПАО «Сургутнефтегаз».

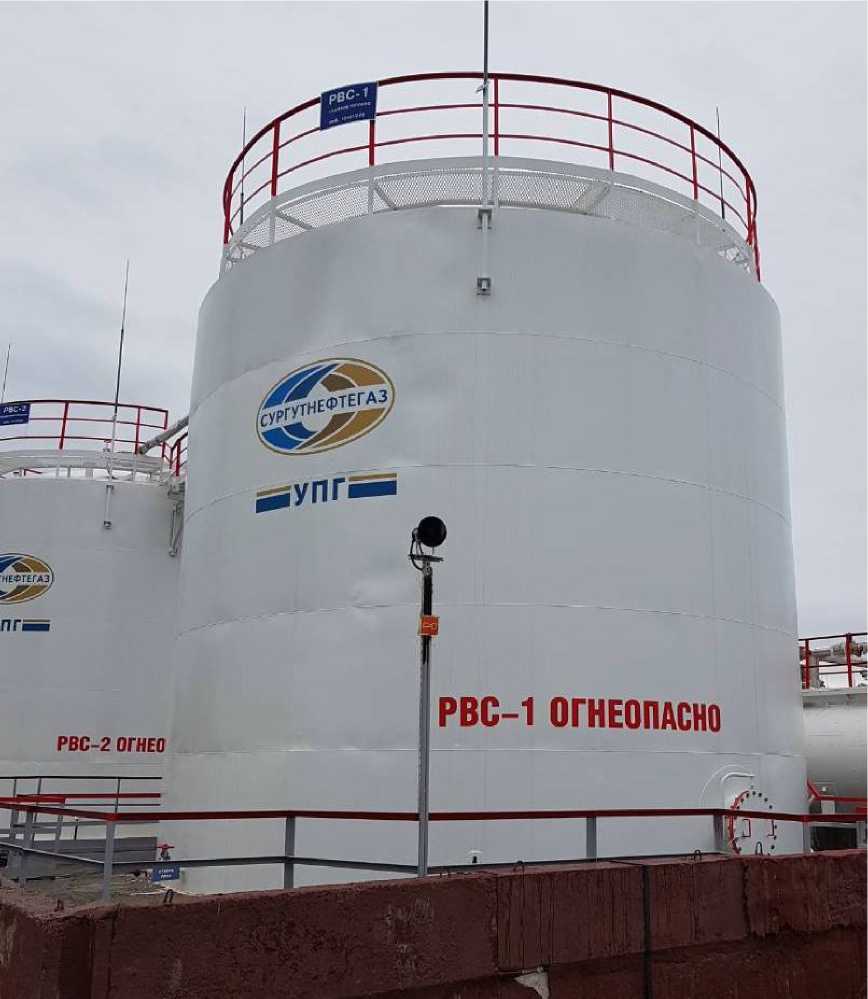

Общий вид РВС-400 представлен на рисунке 1.

Рисунок 1 - Общий вид РВС-400 зав. № 2 (РВС-1)

Пломбирование резервуара стального вертикального цилиндрического РВС-400 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Номинальная вместимость, м3

400

Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %

±0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

- температуры окружающего воздуха, °С

- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на информационную табличку резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-400

1 шт.

Паспорт

1 экз.

Градуировочная таблица

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07;

- Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;

- Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;

- Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;

- Штангенциркуль ТТТЦ-I, регистрационный номер 260-05;

-   Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на место подписи поверителя в градуировочную таблицу.

Сведения о методах измерений

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия.

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
