Измерители оптико-радиолокационные многоцелевые «ОРАКУЛ» (далее по тексту -ИМ) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74987-19 |
| Наименование | Измерители оптико-радиолокационные многоцелевые |
| Модель | ОРАКУЛ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 08.05.2024 |
Производитель / Заявитель
ООО "ОЛЬВИЯ", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 127 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 127 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74987-19: Описание типа СИ | Скачать | 138.5 КБ | |
| 74987-19: Методика поверки БКЮФ.201219.022МП | Скачать | 1.5 MБ |
Описание типа
Назначение
Измерители оптико-радиолокационные многоцелевые «ОРАКУЛ» (далее по тексту -ИМ) предназначены для:
- измерения скорости движения транспортных средств (ТС);
- измерения расстояния от ИМ до ТС;
- измерения углов в горизонтальной и вертикальной плоскостях между нормалью к
излучающей поверхности ИМ и направлением на ТС (углы на ТС);
- определения координат места расположения ИМ;
- фотофиксации ТС в зоне контроля с записью времени фиксации, координат места
расположения ИМ и скорости ТС.
Описание
Принцип действия ИМ основан на:
- измерении скорости движения ТС по разности частот между излученным ИМ
радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);
- измерении расстояния от ИМ до ТС по разности фаз между сигналами на
различных несущих частотах;
- измерении углов на ТС в горизонтальной и вертикальной плоскостях по разности
фаз между сигналами, принятыми пространственно разнесенными антеннами;
- определении координат места расположения ИМ по данным, полученным от
встроенного в ИМ приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS;
- определении времени фотофиксации ТС по значению национальной шкалы
координированного времени UTC (SU), по данным, полученным от встроенного в ИМ приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS (с разрядностью до секунды), и измерении интервала времени между фронтом секундного импульса (PPS) и моментом времени фотофиксации ТС.
Фотофиксация ТС в зоне контроля осуществляется оптическим методом с записью в кадр времени фиксации, координат места расположения ИМ и скорости ТС. Зоной контроля является область (сектор), ограниченная максимальным расстоянием от ИМ до ТС и диапазоном измерения углов на ТС.
Конструктивно ИМ выполнен в едином влагозащищенном и ударопрочном корпусе с элементами крепления и содержит радиолокационный модуль, видеокамеру, вычислительный модуль, энергонезависимый накопитель данных, приемник глобальной спутниковой системы ГЛОНАСС/GPS. На корпусе ИМ установлена шильда, содержащая наименование, торговую марку изготовителя и знак утверждения типа средства измерений. ИМ защищен от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления.

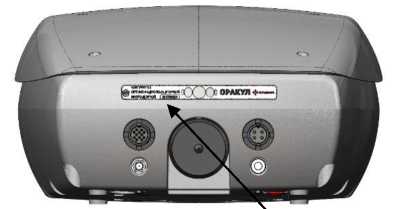

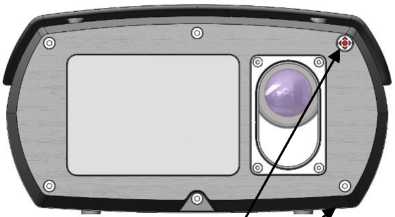

Общий вид ИМ, место установки шильды и пломб на ИМ представлены на рисунке 1.
Рисунок 1 - Общий вид и места установки пломб на ИМ
Шильда
Программное обеспечение
Программным обеспечением (ПО) ИМ является программа «Оракул» ПО «Оракул» содержит метрологически значимую часть «pde».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологической части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
pde |
|
Номер версии (идентификационный номер) метрологически значимой части ПО |
1.02 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых скоростей движения ТС, км/ч |
от 2 до 350 |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч |
±2 |
|
Диапазон измерений расстояния от ИМ до ТС, м |
от 10 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния от ИМ до ТС, м |
±1 |
|
Диапазон измерений углов на ТС, градус |
от +10 до -10 |
|
Пределы допускаемой абсолютной погрешности измерений углов на ТС, градус |
±1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности отклонения времени ИМ от национальной шкалы координированного времени UTC (SU), мс |
±3 |
|
Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат в плане места расположения ИМ, м |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая частота излучения ИМ, ГГц |
от 24,050 до 24,250 |
|
Зона контроля: длина, м, не более угол, градус, не более |
150 20 |
|
Напряжение питания от сети постоянного тока, В |
от 10 до 16 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, % - атмосферное давление, кПа |
от -40 до +50 до 98 от 60 до 106,7 |
|
Масса ИМ, кг, не более |
3 |
|
Габаритные размеры ИМ, мм, не более: - длина - ширина - высота |
320 255 150 |
Знак утверждения типа
наносится на шильду, расположенную на корпусе ИМ, а также типографским или иным способом на титульный лист паспорта БКЮФ.201219.022ПС.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель оптико-радиолокационный многоцелевой «ОРАКУЛ» |
БКЮФ.201219.022 |
1 шт. |
|
Измеритель оптико-радиолокационный многоцелевой «ОРАКУЛ». Паспорт |
БКЮФ.201219.022ПС |
1 экз. |
|
Измерители оптико-радиолокационные многоцелевые «ОРАКУЛ». Методика поверки |
БКЮФ.201219.022МП |
1 экз. |
|
Измеритель оптико-радиолокационный многоцелевой «ОРАКУЛ». Руководство по эксплуатации |
БКЮФ.201219.022РЭ |
1 экз. |
Поверка
осуществляется по документу БКЮФ.201219.022МП «Измерители оптико-радиолокационные многоцелевые «ОРАКУЛ». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 ноября 2018 г.
Основные средства поверки:
- имитатор параметров движения транспортных средств «Сапсан 3М»,
регистрационный номер 73015-18 в Федеральном информационном фонде;
- имитатор сигналов глобальных навигационных спутниковых систем
ГЛОНАСС/GPS/GALILEO/SBAS GSG 5-й серии, регистрационный номер 58306-14 в Федеральном информационном фонде;
- источники первичные точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31.07.2018 г.
«Измеритель оптико-радиолокационный многоцелевой «ОРАКУЛ». Технические условия БКЮФ.201219.022ТУ
