Датчики звукового давления 103B11
| Номер в ГРСИ РФ: | 74991-19 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Фирма "PCB Piezotronics, Inc.", США |
Датчики звукового давления 103B11 (далее - датчики) предназначены для измерений звукового давления в воздушной среде.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74991-19 | ||||||||||||
| Наименование | Датчики звукового давления | ||||||||||||
| Модель | 103B11 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3792119d-6467-879c-4542-dea98a478f97 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Фирма "PCB Piezotronics, Inc.", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
74991-19: Описание типа
2023-74991-19.pdf
|
Скачать | 67.8 КБ | |
|
74991-19: Методика поверки
2022-mp74991-19.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Датчики звукового давления 103B11 (далее - датчики) предназначены для измерений звукового давления в воздушной среде.
Описание
Конструктивно датчики представляют собой металлический цилиндр с размещенными в нем пьезокерамическим чувствительным элементом и платой встроенного усилителя с двумя интегрированными проводниками для снятия электрического сигнала и обеспечения электропитания.
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта. При воздействии звукового давления на стальную диафрагму, жестко соединенную с чувствительным пьезоэлементом, тот подвергается деформации сжатия-растяжения и на его выходе генерируется электрический сигнал, пропорциональный звуковому давлению, который усиливается во встроенном усилителе и поступает на выход датчика.

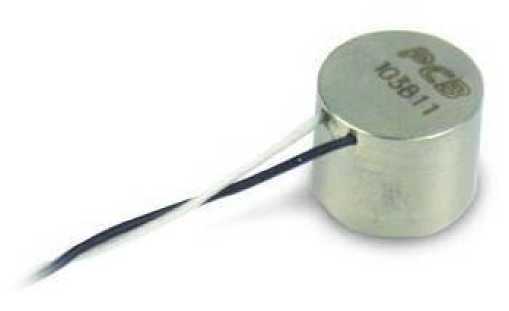

Общий вид датчиков звукового давления 103B11 представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков звукового давления 103B11
Пломбирование датчиков не предусмотрено.
Программное обеспечение
Программное обеспечение отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, Гц |
от 20 до 4000 |
|
Номинальное значение чувствительности на базовой частоте 1000 Гц, мВ/кПа |
72,5 |
|
Пределы допускаемого относительного отклонения действительного значения чувствительности от номинального, % |
±10 |
|
Неравномерность АЧХ, %, не более |
10 |
|
Верхний предел диапазона измерений звукового давления при номинальном значении чувствительности, дБ относительно 20 мкПа |
146 |
|
Верхний предел диапазона показаний звукового давления при номинальном значении чувствительности, дБ относительно 20 мкПа |
172 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания: - напряжение постоянного тока, В |
от 20 до 30 |
|
Диапазон выходного напряжения переменного тока (СКЗ), В |
от 0 до 5 |
|
Габаритные размеры (диаметр х высота), мм, не более |
10,0 х 7,5 |
|
Масса, г, не более |
3,3 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от -10 до +50 95 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество, шт./экз. |
|
Датчик звукового давления 103B11 |
1 |
|
Бокс пластиковый для транспортировки |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1* |
|
Методика поверки |
1* |
|
* - на партию в количестве 5 шт. | |
Поверка
осуществляется по документу МП 74991-19«Датчики звукового давления 103B11. Методика поверки», утвержденному ООО «АСК Экспресс» 30 ноября 2018 года.
Основное средство поверки:
система измерительная виброакустическая ВС-321 (регистрационный номер в Федеральном информационном фонде (рег. №) 63090-16).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.765-2011 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц
