Системы измерений длительности соединений SI3000
| Номер в ГРСИ РФ: | 74994-19 |
|---|---|
| Производитель / заявитель: | ЗАО "Искра-Урал", г.Екатеринбург |
Системы измерений длительности соединений SI3000 (далее по тексту - СИДС), предназначены для измерения длительности телефонных соединений с целью получения исходных данных для учета объема оказанных услуг связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74994-19 |
| Наименование | Системы измерений длительности соединений |
| Модель | SI3000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 08.05.2024 |
Производитель / Заявитель
АО "ИскраУралТел", г.Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 317 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 317 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 29.12.2024 |
Поверители
Скачать
| 74994-19: Описание типа СИ | Скачать | 387.7 КБ | |
| 74994-19: Методика поверки | Скачать | 44.8 КБ |
Описание типа
Назначение
Системы измерений длительности соединений SI3000 (далее по тексту - СИДС), предназначены для измерения длительности телефонных соединений с целью получения исходных данных для учета объема оказанных услуг связи.
Описание
Принцип действия СИДС основан на регистрации даты, времени начала и конца каждого телефонного соединения, номеров вызывающего и вызываемого абонентов, вида соединений и услуг при установлении соединений. Длительность соединений вычисляется и регистрируется как разность времени начала и конца соединений.
СИДС являются функциональными системами, входящими в состав оборудования телефонных станций семейства SI3000 производства АО «ИскраУралТЕЛ» (далее по тексту -оборудования SI3000), которое применяют в качестве оконечных, транзитных, оконечнотранзитных узлов связи.
СИДС не имеют выделенных блоков, плат и самостоятельных программ, а используют возможности программного обеспечения оборудования SI3000.
Конструктивно оборудование SI3000 выполнено по модульному принципу: плата-кассета-кассетный модуль, сервер, устройства коммутации, питания и управления, размещаемые в стойке шкафа, двери которого блокируются от несанкционированного доступа.

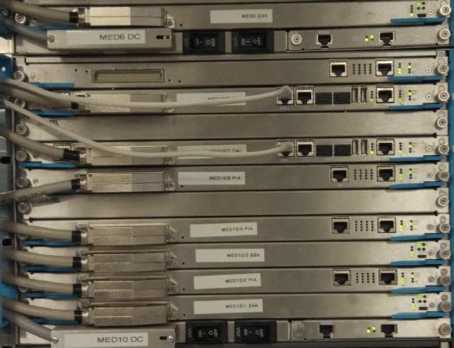

Внешний вид основных составных частей оборудования SI3000, обладающего функцией СИДС, представлен на рисунке 1.
Стойка шкафа
Кассетный модуль
Рисунок 1 - Внешний вид основных составных частей оборудования SI3000
Программное обеспечение
Программное обеспечение (ПО) оборудования SI3000 не содержат отдельной, выделенной части ПО СИДС. Функционально с помощью ПО оборудования SI3000 осуществляется управление измерительной информацией о длительности телефонных соединений в виде CDR записи для учета оказываемых услуг связи.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SI3000 |
|
Номер версии (идентификационный номер) ПО |
3.X |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
ПО защищено от непреднамеренных и преднамеренных изменений. Защита от несанкционированного доступа обеспечивается размещением оборудования SI3000 в отдельном охраняемом помещении. Режим охраны и доступа к оборудованию SI3000 определяется нормативными документами Минкомсвязи России.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и основные технические характеристики СИДС
|
Наименование характеристики |
Значение |
|
Диапазон измерений длительностей телефонных соединений, с |
от 1 до 3600 |
|
Пределы допускаемой абсолютной погрешности измерений длительности телефонных соединений, с |
± 1 |
|
Пределы допускаемого сдвига (расхождения) шкалы времени относительно национальной шкалы времени UTC(SU), с |
±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, %, не более - атмосферное давление, кПа |
от 5 до +40 90 от 84 до 101,3 |
Требования к таким техническим характеристикам СИДС, как габаритные размеры, масса, напряжение питания и потребляемая мощность не предъявляются, так как СИДС является функциональной частью оборудованию SI3000.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений длительности соединений SI3000 |
- |
1 шт. |
|
Руководство по эксплуатации |
425760-001-33905526-2018 РЭ |
1 экз. |
|
Паспорт |
425760-001-33905526-2018 ПС |
1 экз. |
Поверка
осуществляется по документу МИ 3577-2017 «Рекомендация. ГСИ. Системы измерения длительности соединений. Методика поверки (с применением комплекса измерительного ВЕКТОРА-СИДС-2016)».
Основное средство поверки:
- комплекс измерительный ВЕКТОР-СИДС-2016 (регистрационный номер в Федеральном информационном фонде 64922-16).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИДС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
