Анализаторы мутности Seres Turbilight II
| Номер в ГРСИ РФ: | 74996-19 |
|---|---|
| Производитель / заявитель: | Фирма "Seres", Франция |
Анализаторы мутности Seres Turbilight II (далее - анализаторы) предназначены для измерения мутности водных сред в магистральных линиях гидравлических систем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74996-19 |
| Действует | по 08.05.2024 |
| Наименование | Анализаторы мутности |
| Модель | Seres Turbilight II |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 24e8949c-509b-c606-c6b0-22a51cb0c346 |
Производитель / Заявитель
Фирма "SERES Environnement SAS", Франция
ФРАНЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (93%) |
| Неуспешных поверок (СИ непригодно) | 1 (7 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
74996-19: Описание типа
2023-74996-19.pdf
|
Скачать | 95.5 КБ | |
|
74996-19: Методика поверки
2022-mp74996-19.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Анализаторы мутности Seres Turbilight II (далее - анализаторы) предназначены для измерения мутности водных сред в магистральных линиях гидравлических систем.
Описание
Принцип действия анализаторов основан на регистрации рассеянного оптического излучения. В качестве источника излучения использован ИК-светодиод с длиной волны 860 нм. Излучение, формируемое ИК-светодиодом, попадает в измерительный тракт, где рассеивается анализируемыми частицами. Рассеянное излучение регистрируется двумя фотоприёмниками. Основным является фотоприёмник, расположенный под углом 90 ° к источнику излучения. Второй фотоприёмник (компенсационный), расположенный под углом 180 °, компенсирует изменения величины фототока основного фотоприёмника, связанные с нестабильностью источника излучения, изменением цвета жидкости, загрязнением стенок измерительного тракта анализируемой жидкостью. Анализатор оснащен автоматической функцией очистки измерительной ячейки.
Диапазон измерений анализаторов определяется взаимным расположением второго (компенсационного) фотоприемника и ИК-светодиода. Для диапазона измерений от 0 до 100 ЕМФ (в таблице с метрологическими характеристиками диапазон 1) второй (компенсационный) фотоприемник расположен напротив ИК-светодиода, для диапазона измерений от 0 до 1000 ЕМФ (в таблице с метрологическими характеристиками диапазон 2) второй (компенсационный) фотоприемник расположен на ИК-светодиоде.
По полученным значениям интенсивности рассеянного излучения осуществляется расчёт мутности анализируемой жидкости.
Конструктивно анализаторы состоят их трех блоков:
- градуировочный блок;
- измерительный блок;
- блок управления.
Измерительная информация представляется в виде таблиц и графиков. Электрическое питание анализаторов осуществляется от сети переменного тока. Управление анализаторами осуществляется с помощью сенсорного экрана. Анализаторы оснащены следующими интерфейсами: USB/RS-232 и аналоговым.
О бщий вид анализаторов мутности Seres Turbilight II представлен на рисунке 1. Место нанесения знака поверки указано стрелкой. Пломбирование анализаторов не предусмотрено.

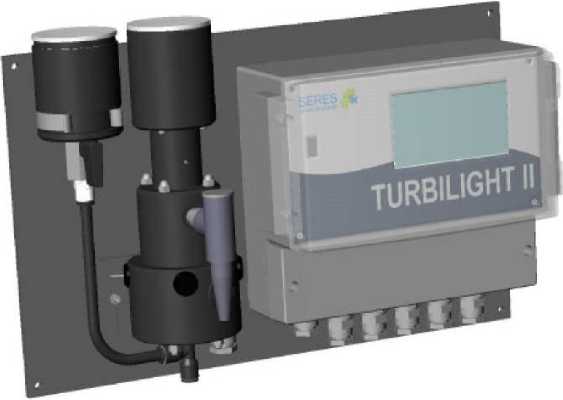

Рисунок 1 - Общий вид анализатора мутности Seres Turbilight II
Место нанесения знака поверки
Программное обеспечение
Анализаторы имеют встроенное в блок управления программное обеспечение (ПО). ПО предназначено для получения, отображения, обработки, передачи, хранения результатов измерений. Метрологически значимая часть ПО заложена на измерительной плате, которая защищена от доступа и изменения. Идентификационные данные ПО приведены в таблице 1.
Конструкция мутномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Supervision Turbilight II |
|
Номер версии ПО |
не ниже 2,00 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений мутности (диапазон 1), ЕМФ |
от 0 до 100 |
|
Диапазон измерений мутности (диапазон 2), ЕМФ |
от 0 до 1000 |
|
Пределы допускаемой приведенной погрешности измерений мутности (к верхнему пределу используемого диапазона измерений), % |
±5 |
|
Предел допускаемого СКО случайной составляющей приведенной погрешности измерений мутности, % |
2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частотой переменного тока Гц, В |
22020110 50/60 |
|
Потребляемая мощность, В • А, не более |
25 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
-высота |
280 |
|
- ширина |
400 |
|
- длина |
130 |
|
Масса, кг, не более |
4 |
|
Время отклика, с, не более |
30 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % |
от 10 до 90 |
|
- атмосферное давление, кПа |
от 84 до 107 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и обслуживанию типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор мутности |
Seres Turbilight II |
1 шт. |
|
Руководство по эксплуатации и обслуживанию |
- |
1 экз. |
|
Методика поверки |
МП 107-241-2018 |
1 экз. |
Поверка
осуществляется по документу МП 107-241-2018 «ГСИ. Анализаторы мутности Seres Turbilight II. Методика поверки», утвержденному ФГУП «УНИИМ» 11 января 2019 г.
Основные средства поверки:
- стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале в диапазоне от 3800 до 4200 ЕМФ, доверительные границы относительной погрешности аттестованного значения ±2,0 % при Р=0,95);
- посуда мерная лабораторная 2-го класса точности по ГОСТ 1770-74;
- вода дистиллированная по ГОСТ 6709-72;
- пипетки I класса точности по ГОСТ 29227-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель анализатора в соответствии с рисунком 1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация изготовителя «SERES Environnement SAS», Франция
