Нутромеры цанговые T, T-T, T-FB, T-PA

Номер в ГРСИ РФ: 74998-19
Категория: Нутромеры
Производитель / заявитель: Фирма "DIATEST Hermann Koltgen GmbH", Германия
Скачать
74998-19: Описание типа СИ Скачать 316.8 КБ
74998-19: Методика поверки Скачать 1.7 MБ
Нет данных о поставщике
Нутромеры цанговые T, T-T, T-FB, T-PA поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Нутромеры цанговые моделей Т, Т-Т, Т-FB, Т-РА (далее «нутромеры») предназначены для измерений диаметров отверстий и внутренних линейных размеров.

Информация по Госреестру

Основные данные
Номер по Госреестру 74998-19
Наименование Нутромеры цанговые
Модель T, T-T, T-FB, T-PA
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 08.05.2024
Производитель / Заявитель

Фирма "DIATEST Hermann Koltgen GmbH", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 39
Найдено поверителей 3
Успешных поверок (СИ пригодно) 38 (97%)
Неуспешных поверок (СИ непригодно) 1 (3%)
Актуальность информации 17.11.2024

Поверители

Скачать

74998-19: Описание типа СИ Скачать 316.8 КБ
74998-19: Методика поверки Скачать 1.7 MБ

Описание типа

Назначение

Нутромеры цанговые моделей Т, Т-Т, Т-FB, Т-РА (далее «нутромеры») предназначены для измерений диаметров отверстий и внутренних линейных размеров.

Описание

Принцип действия нутромеров основан на преобразовании взаимного перемещения подвижных контактных поверхностей измерительных щупов нутромеров в значение внутреннего диаметра или внутреннего линейного размера изделий.

Нутромеры состоят из сменных измерительных наконечников с расширительными штифтами, держателя для измерительных наконечников и отсчетного устройства.

Сменные измерительные наконечники отличаются диапазоном измерений.

Отсчетные устройства могут быть аналоговыми, на основе механического индикатора, и цифровыми - индуктивный преобразователь с электронным блоком.

Настройка нутромеров осуществляется с помощью колец установочных.

Нутромеры выпускаются следующих моделей, отличающихся формой контактных поверхностей измерительных наконечников и областью применения:

- Т - для измерения диаметров сквозных отверстий;

- Т-Т - для измерения диаметров глубоких сквозных отверстий;

- Т-FB - для измерения диаметров глухих отверстий;

- Т-РА - для измерения расстояний между параллельными плоскостями.

Исполнения нутромеров отличаются диапазоном измерений и типом отсчетного устройства.

О бщий вид нутромеров представлен на рисунке 1.

Пломбирование нутромеров и отсчетных устройств не предусмотрено.

а

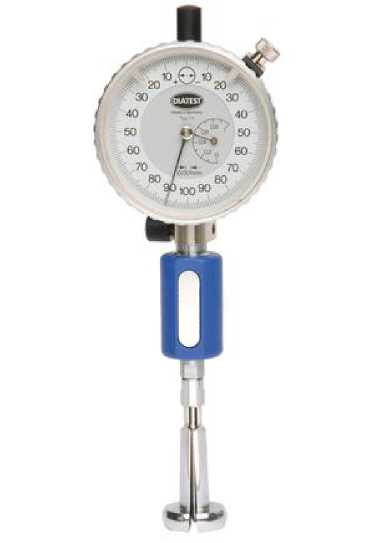

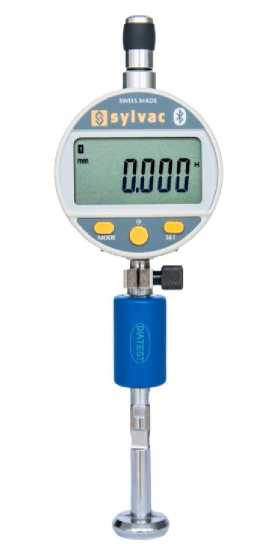

Рисунок 1 - Общий вид нутромера с аналоговым (а) и цифровым (б) отсчетным устройством

б

Программное обеспечение

Цифровые отсчетные устройства с электронным блоком имеют встроенное программное обеспечение (ПО), обеспечивающее передачу, обработку и регистрацию сигналов, поступающих с индуктивных преобразователей нутромера.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

При нормировании метрологических характеристик учтено влияние ПО.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Значение

MDU-M125-1

MDU-M125-2

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО

Не ниже 1.08

Цифровой идентификатор

ПО

0x15BC799E *

* Алгоритм вычисления контрольной суммы исполняемого кода - CRC32.

Технические характеристики

Таблица 2 - Метрологические характеристики измерительных наконечников нутромеров модели Т

Обозначение нутромера

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Обозначение нутромера

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Т-0,50

от 0,47 до 0,53

±2Ъ1/100 (но не менее ±1 мкм)

Т-9,0

от 8,70 до 9,30

±L/100 (но не менее ±1 мкм)

Т-0,55

от 0,52 до 0,58

Т-9,5

от 9,20 до 9,80

Т-0,60

от 0,57 до 0,67

Т-10,0/2

от 9,70 до 10,30

Т-0,70

от 0,65 до 0,77

Т-10

от 9,40 до 10,60

Т-0,80

от 0,75 до 0,87

Т-11

от 10,40 до 11,60

Т-0,90

от 0,85 до 0,97

Т-12

от 11,40 до 12,60

Т-1,0

от 0,95 до 1,15

Т-13

от 12,40 до 13,60

Т-1,1

от 1,07 до 1,25

Т-14

от 13,40 до 14,60

Т-1,2

от 1,17 до 1,35

Т-15

от 14,40 до 15,60

Т-1,3

от 1,27 до 1,45

Т-16

от 15,40 до 16,60

Т-1,4

от 1,37 до 1,55

Т-17

от 16,40 до 17,60

Т-1,75

от 1,50 до 1,90

±L/100 (но не менее ±1 мкм)

Т-18

от 17,40 до 18,60

Т-2,00

от 1,80 до 2,20

Т-19

от 18,40 до 19,60

Т-2,25

от 2,05 до 2,45

Т-20

от 19,40 до 20,60

Т-2,50

от 2,30 до 2,70

Т-21

от 20,40 до 21,60

Т-2,75

от 2,55 до 2,95

Т-22

от 21,40 до 22,60

Т-3,00

от 2,80 до 3,20

Т-23

от 22,40 до 23,60

Т-3,25

от 3,05 до 3,45

Т-24

от 23,40 до 24,60

Т-3,50

от 3,30 до 3,70

Т-25

от 24,40 до 25,60

Т-3,75

от 3,55 до 3,95

Т-26

от 25,40 до 26,60

Т-4,00/1

от 3,80 до 4,20

Т-27

от 26,40 до 27,60

Т-4,0

от 3,70 до 4,30

Т-28

от 27,40 до 28,60

Т-4,5

от 4,20 до 4,80

Т-29

от 28,40 до 29,60

Т-5,0

от 4,70 до 5,30

Т-30

от 29,40 до 30,60

Т-5,5

от 5,20 до 5,80

Т-30/5

от 28,90 до 31,10

Т-6,0

от 5,70 до 6,30

Т-32

от 30,90 до 33,10

Т-6,5

от 6,20 до 6,80

Т-34

от 32,90 до 35,10

Т-7,0

от 6,70 до 7,30

Т-36

от 34,90 до 37,10

Т-7,5

от 7,20 до 7,80

Т-38

от 36,90 до 39,10

Т-8,0

от 7,70 до 8,30

Т-40

от 38,90 до 41,10

Т-8,5

от 8,20 до 8,80

-

-

Таблица 3 - Метрологические характеристики измерительных наконечников нутромеров модели Т-Т

Обозначение нутромера

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Обозначение нутромера

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Т-Т-2,25

от 2,05 до 2,45

±L/100 (но не менее ±1 мкм)

Т-Т-5,5

от 5,20 до 5,80

±L/100 (но не менее ±1 мкм)

Т-Т-2,50

от 2,30 до 2,70

Т-Т-6,0

от 5,70 до 6,30

Т-Т-2,75

от 2,55 до 2,95

Т-Т-6,5

от 6,20 до 6,80

Т-Т-3,00

от 2,80 до 3,20

Т-Т-7,0

от 6,70 до 7,30

Т-Т-3,25

от 3,05 до 3,45

Т-Т-7,5

от 7,20 до 7,80

Т-Т-3,50

от 3,30 до 3,70

Т-Т-8,0

от 7,70 до 8,30

Т-Т-3,75

от 3,55 до 3,95

Т-Т-8,5

от 8,20 до 8,80

Т-Т-4,00

от 3,80 до 4,20

Т-Т-9,0

от 8,70 до 9,30

Т-Т-4,5

от 4,20 до 4,80

Т-Т-9,5

от 9,20 до 9,80

Т-Т-5,0

от 4,70 до 5,30

-

-

Таблица 4 - Метрологические характеристики измерительных наконечников нутромеров

модели Т-F

B

Обозначение нутромера

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Обозначение нутромера

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

1

2

3

4

5

6

T-FB-1,75

от 1,50 до 1,90

±2<L/100 (но не менее ±1 мкм)

T-FB-12

от 11,40 до 12,60

±2-L/100 (но не менее ±1 мкм)

T-FB-2,00

от 1,80 до 2,20

T-FB-13

от 12,40 до 13,60

T-FB-2,25

от 2,05 до 2,45

T-FB-14

от 13,40 до 14,60

T-FB-2,50

от 2,30 до 2,70

T-FB-15

от 14,40 до 15,60

T-FB-2,75

от 2,55 до 2,95

T-FB-16

от 15,40 до 16,60

T-FB-3,00

от 2,80 до 3,20

T-FB-17

от 16,40 до 17,60

T-FB-3,25

от 3,05 до 3,45

T-FB-18

от 17,40 до 18,60

T-FB-3,50

от 3,30 до 3,70

T-FB-19

от 18,40 до 19,60

T-FB-3,75

от 3,55 до 3,95

T-FB-20

от 19,40 до 20,60

T-FB-

4,00/1

от 3,80 до 4,20

T-FB-21

от 20,40 до 21,60

T-FB-4,0

от 3,70 до 4,30

T-FB-22

от 21,40 до 22,60

T-FB-4,5

от 4,20 до 4,80

T-FB-23

от 22,40 до 23,60

T-FB-5,0

от 4,70 до 5,30

T-FB-24

от 23,40 до 24,60

T-FB-5,5

от 5,20 до 5,80

T-FB-25

от 24,40 до 25,60

T-FB-6,0

от 5,70 до 6,30

T-FB-26

от 25,40 до 26,60

T-FB-6,5

от 6,20 до 6,80

T-FB-27

от 26,40 до 27,60

T-FB-7,0

от 6,70 до 7,30

T-FB-28

от 27,40 до 28,60

T-FB-7,5

от 7,20 до 7,80

T-FB-29

от 28,40 до 29,60

T-FB-8,0

от 7,70 до 8,30

T-FB-30

от 29,40 до 30,60

T-FB-8,5

от 8,20 до 8,80

T-FB-30/5

от 28,90 до 31,10

T-FB-9,0

от 8,70 до 9,30

T-FB-32

от 30,90 до 33,10

T-FB-9,5

от 9,20 до 9,80

T-FB-34

от 32,90 до 35,10

Таблица 4 (продолжение)

1

2

3

4

5

6

Т-FB-

10,0/2

от 9,70 до

10,30

±2<L/100 (но не менее ±1 мкм)

T-FB-36

от 34,90 до 37,10

±2-L/100 (но не менее ±1 мкм)

T-FB-10

от 9,40 до

10,60

T-FB-38

от 36,90 до 39,10

T-FB-11

от 10,40 до 11,60

T-FB-40

от 38,90 до 41,10

Таблица 5 - Метрологические характеристики измерительных наконечников нутромеров модели Т-PA

Обозначение нутромера

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Обозначение нутромера

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Т-РА-5,0

от 4,7 до 5,3

±2Ъ/100 (но не менее ±1 мкм)

Т-РА-19

от 18,4 до 19,6

±L/100 (но не менее ±1 мкм)

Т-РА-5,5

от 5,2 до 5,8

Т-РА-20

от 19,4 до 20,6

Т-РА-6,0

от 5,7 до 6,3

Т-РА-21

от 20,4 до 21,6

Т-РА-6,5

от 6,2 до 6,8

Т-РА-22

от 21,4 до 22,6

Т-РА-7,0

от 6,7 до 7,3

Т-РА-23

от 22,4 до 23,6

Т-РА-7,5

от 7,2 до 7,8

Т-РА-24

от 23,4 до 24,6

Т-РА-8,0

от 7,7 до 8,3

Т-РА-25

от 24,4 до 25,6

Т-РА-8,5

от 8,2 до 8,8

Т-РА-26

от 25,4 до 26,6

Т-РА-9,0

от 8,7 до 9,3

Т-РА-27

от 26,4 до 27,6

Т-РА-9,5

от 9,2 до 9,8

Т-РА-28

от 27,4 до 28,6

Т-РА-10

от 9,4 до 10,6

±L/100 (но не менее ±1 мкм)

Т-РА-29

от 28,4 до 29,6

Т-ра-11

от 10,4 до 11,6

Т-РА-30

от 29,4 до 30,6

Т-РА-12

от 11,4 до 12,6

Т-РА-30/5

от 28,9 до 31,1

Т-РА-13

от 12,4 до 13,6

Т-РА-32

от 30,9 до 33,1

T-PA-14

от 13,4 до 14,6

Т-РА-34

от 32,9 до 35,1

Т-РА-15

от 14,4 до 15,6

Т-РА-36

от 34,9 до 37,1

Т-РА-16

от 15,4 до 16,6

Т-РА-38

от 36,9 до 39,1

Т-РА-17

от 16,4 до 17,6

Т-РА-40

от 38,9 до 41,1

Т-РА-18

от 17,4 до 18,6

-

-

Таблица 6 - Метрологические характеристики аналоговых отсчетных устройств

Обозначение отсчетного устройства

Цена деления, мм

Измерительное усилие, Н, не более

Пределы допускаемой абсолютной погрешности измерений, мкм

Размах показаний, мкм, не более

MU10m-0,6N

0,01

0,6

±17

3

MU10m-1N

0,01

1,0

±17

3

MU10m-1,5N

0,01

1,5

±17

3

MU10m-2N

0,01

2,0

±20

3

MU1m-0,8N

0,001

0,8

±7

3

MU1m-1N

0,001

1,0

±7

3

MU1m-1,5N

0,001

1,5

±7

3

MU1m-2N

0,001

2,0

±9

3

F1000-0,8N

0,001

0,8

±1,2

0,5

F1000-1N

0,001

1,0

±1,2

0,5

F1000-1,5N

0,001

1,5

±1,8

0,5

DM1003-0,5N

0,001

0,5

±1,2

0,5

DM1003-1,0N

0,001

1,0

±1,2

0,5

DM1003-1,5N

0,001

1,5

±1,8

0,5

Таблица 7 - Метрологические характеристики цифровых отсчетных устройств

Обозначение отсчетного устройства

Цена деления, мм

Измерительное усилие, Н, не более

Пределы допускаемой абсолютной погрешности измерений, мкм

Размах показаний, мкм, не более

MDU-M125-1

0,001

0,8

±5

2

MDU-M125-2

0,001

1,3

±5

2

Абсолютная погрешность нутромеров определяется как алгебраическая сумма погрешностей измерительного наконечника и отсчетного устройства.

Таблица 8 - Основные технические характеристики нутромеров

Наименование характеристики и единицы измерений

Значение характеристики

Г абаритные размеры (длина, диаметр), мм, не более

200x100

Масса, кг, не более

0,15

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С;

- диапазон относительной влажности окружающего воздуха, %;

- диапазон атмосферного давления, кПа

от +19,5 до +20,5 от 40 до 70 от 84,0 до 106,7

Средний срок службы, лет

5

Наработка на отказ, ч

5000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 9 - Комплектность нутромеров

Наименование

Обозначение

Количество, шт.

Измерительный наконечник

1*

Держатель для измерительных наконечников

1

Расширительный штифт

1**

Отсчетное устройство

1

Сборочный ключ

1

Кольца установочные

1***

Элемент питания для отсчетного устройства

1 ****

Упаковочный кейс

1

Руководство по эксплуатации

1

Методика поверки

МП 2512-0001-2018

1

* Тип и количество измерительных наконечников определяются требованиями заказчика.

* * Количество расширительных штифтов определяется диапазоном измерений и количеством измерительных наконечников.

* ** Количество и номинальные диаметры колец установочных определяются требованиями заказчика.

* *** Элемент питания поставляется только с цифровыми отсчетными устройствами.

Поверка

осуществляется по документу МП 2512-0001-2018 «ГСИ. Нутромеры цанговые моделей Т, Т-Т, Т-FB, Т-РА. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 января 2018 г.

Основные средства поверки:

- меры внутренних диаметров - измерительные кольца 3 разряда по ГОСТ Р 8.763-2011;

- длиномер горизонтальный, пределы допускаемой абсолютной погрешности не более ±0,25 мкм, регистрационный номер в ФИФ по ОЕИ 25839-08;

- датчик силоизмерительный тензорезисторный иМ1-К5 в комплекте с прибором тензометрическим DN 120, регистрационный номер в ФИФ по ОЕИ 37872-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «DIATEST Hermann Koltgen GmbH», Германия

Другие Нутромеры

75548-19
НИ, НИ-ПТ, НИ Ц, НИ Ц-ПТ Нутромеры индикаторные
АО Кировский завод "Красный инструментальщик" (Крин), г.Киров
Нутромеры индикаторные НИ, НИ-ПТ, НИ Ц, НИ Ц-ПТ (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров относительным методом.
77304-20
Нутромеры микрометрические
ООО Южно-Уральский Инструментальный Завод "КАЛИБР", г.Челябинск
Нутромеры микрометрические (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров деталей.
78748-20
НМ Нутромеры микрометрические
АО "Кировский завод "Красный инструментальщик", г.Киров
Нутромеры микрометрические НМ (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних размеров деталей.
Нутромеры самоцентрирующиеся моделей S, D, FB, L-S, L-D, PK, S-FB, OR, 2R, SO-TA, T-BMD, BMD-PA, FB-OR, FB-SO-TA, BMD-PA-FB (далее - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров.
31706-20
511 и 526 Нутромеры
Фирма "Mitutoyo Corporation", Япония
Нутромеры серий 511 и 526 (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
