Спектрометры атомно-эмиссионные тлеющего разряда LECO GDS900
| Номер в ГРСИ РФ: | 75000-19 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Leco Corporation", США |
Спектрометры атомно-эмиссионные тлеющего разряда LECO GDS900 (далее -спектрометры) предназначены для измерения массовой доли элементов в черных и цветных металлах по стандартизованным и аттестованным методикам измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75000-19 |
| Наименование | Спектрометры атомно-эмиссионные тлеющего разряда |
| Модель | LECO GDS900 |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 08.05.2024 |
Производитель / Заявитель
Фирма "Leco Corporation", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 75000-19: Описание типа СИ | Скачать | 329.8 КБ | |
| 75000-19: Методика поверки | Скачать | 4.1 MБ |
Описание типа
Назначение
Спектрометры атомно-эмиссионные тлеющего разряда LECO GDS900 (далее -спектрометры) предназначены для измерения массовой доли элементов в черных и цветных металлах по стандартизованным и аттестованным методикам измерений.
Описание
Принцип действия спектрометров основан на катодном распылении и последующем возбуждении атомов образца при помощи тлеющего разряда в лампе Гримма в атмосфере аргона при пониженном давлении с контролируемыми параметрами напряжения, тока и давления.
Спектрометр представляет собой прибор, состоящий из полихроматора, лампы Гримма и фоторегистрирующих устройств.
Переход возбужденных атомов в основное состояние приводит к эмиссии оптического излучения с характерными длинами волн. Тлеющий разряд дает возможность стабильного возбуждения атомов определяемых компонентов и обеспечивает линейную зависимость массовой доли определяемых компонентов от интенсивности эмиссии фотонов.
Для измерения интенсивности оптического излучения с высоким спектральным разрешением используются полихроматор с голографической дифракционной решеткой и устройствами с обратной зарядовой связью для регистрации спектра излучения.
Анализ выполняется автоматически под управлением программного обеспечения.
Общий вид спектрометров приведен на рисунке 1.
Пломбирование спектрометров не предусмотрено.

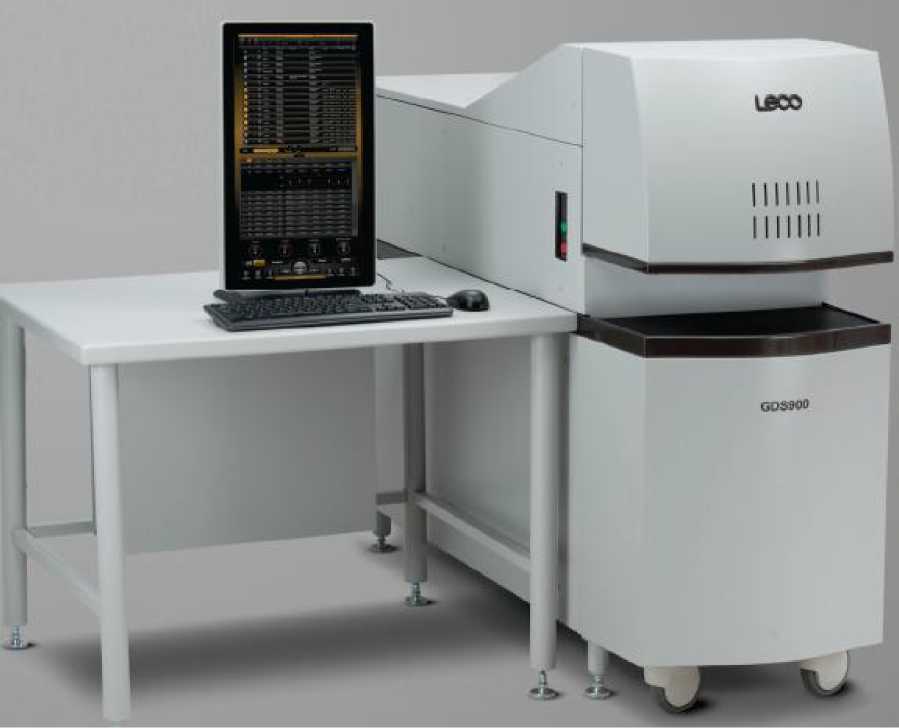

Рисунок 1 - Общий вид спектрометра
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять диагностику технического состояния спектрометра, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Cornerstone TM |
|
Номер версии ПО |
не ниже 2.6.5 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 160 до 460 |
|
Спектральное разрешение, нм, не более |
0,05 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности | |
|
спектрометра при измерении массовой доли контрольных | |
|
элементов в сплавах на основе железа, %: | |
|
- хром, в диапазонах: | |
|
- от 0,050 до 0,10 % включ. |
±0,008 |
|
- св. 0,10 до 0,20 % включ. |
±0,016 |
|
- св. 0,20 до 0,50 % включ. |
±0,024 |
|
- св. 0,50 до 1,00 % включ. |
±0,04 |
|
- св. 1,00 до 2,00 % включ. |
±0,08 |
|
- никель, в диапазонах: | |
|
- от 0,050 до 0,10 % включ. |
±0,012 |
|
- св. 0,10 до 0,20 % включ. |
±0,016 |
|
- св. 0,20 до 0,50 % включ. |
±0,03 |
|
- св. 0,50 до 1,00 % включ. |
±0,06 |
|
- св. 1,00 до 2,00 % включ. |
±0,08 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В •А, не более |
2640 |
|
Масса, кг, не более |
317,5 |
|
Г абаритные размеры, мм, не более | |
|
- длина |
2159 |
|
- ширина |
533 |
|
- высота |
1295 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +15 до +30 |
|
- относительная влажность, % |
от 20 до 80 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр атомно-эмиссионный тлеющего разряда |
GDS900 |
1 шт. |
|
Программное обеспечение |
Cornerstone TM |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 02-241-2019 |
1 экз. |
Поверка
осуществляется по документу МП 02-241-2019 «ГСИ. Спектрометры атомно-эмиссионные тлеющего разряда LECO GDS900. Методика поверки», утвержденному ФГУП «УНИИМ» 23 января 2019 г.
Основные средства поверки:
- стандартные образцы состава сталей, метрологические характеристики которых указаны в таблице 5.
Таблица 5 - Метрологические характеристики ГСО
|
ГСО |
Индекс СО |
Элемент |
Массовая доля, % |
Абсолютная погрешность, % |
|
ГСО 10504-2014 |
ИСО УГ1К |
Хром |
0,067 |
±0,001 |
|
ИСО УГ4К |
Хром |
0,130 |
±0,002 | |
|
ИСО УГ9К |
Хром |
0,170 |
±0,003 | |
|
ИСО УГ0К |
Хром |
0,596 |
±0,004 | |
|
ИСО УГ7К |
Хром |
0,99 |
±0,01 | |
|
ИСО УГ3К |
Хром |
1,83 |
±0,01 | |
|
ИСО УГ2К |
Никель |
0,073 |
±0,001 | |
|
ИСО УГ1К |
Никель |
0,190 |
±0,002 | |
|
ИСО УГ3К |
Никель |
0,243 |
±0,003 | |
|
ИСО УГ5К |
Никель |
1,87 |
±0,01 | |
|
ГСО 2717-93П/2721-93П |
УГ19е |
Хром |
0,227 |
±0,004 |
|
УГ21е |
Хром |
0,50 |
±0,01 | |
|
УГ17е |
Никель |
0,105 |
±0,003 | |
|
ГСО 4165-91П, ГСО 2489-91П/2497-91П |
УГ5д |
Хром |
1,42 |
±0,01 |
|
УГ5д |
Никель |
0,42 |
±0,01 | |
|
УГ3д |
Никель |
0,97 |
±0,02 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы «LECO Corporation», США
