Солемеры измерительно-сигнализирующие ИСС1
| Номер в ГРСИ РФ: | 75003-19 |
|---|---|
| Категория: | Солемеры |
| Производитель / заявитель: | ЗАО "Аналитприбор-Мек", Армения, г.Гюмри |
Солемеры измерительно-сигнализирующие «ИСС1» (далее - солемеры) предназначены для непрерывного измерения и выдачи сигнала превышения (падение ниже) заданного значения удельного электрического сопротивления водного раствора хлорида натрия.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75003-19 |
| Наименование | Солемеры измерительно-сигнализирующие |
| Модель | ИСС1 |
| Страна-производитель | АРМЕНИЯ |
| Срок свидетельства (Или заводской номер) | 08.02.2024 |
Производитель / Заявитель
ЗАО "Аналитприбор-Мек", Армения, г.Гюмри
АРМЕНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75003-19: Описание типа СИ | Скачать | 329.4 КБ | |
| 75003-19: Методика поверки | Скачать | 5.7 MБ |
Описание типа
Назначение
Солемеры измерительно-сигнализирующие «ИСС1» (далее - солемеры) предназначены для непрерывного измерения и выдачи сигнала превышения (падение ниже) заданного значения удельного электрического сопротивления водного раствора хлорида натрия.
Описание
Работа солемера основана на кондуктометрическом методе анализа. Принцип действия солемера состоит в измерении удельной электрической проводимости водных растворов солей, функционально связанных с их концентрацией (солесодержанием). Удельная электрическая проводимость анализируемого раствора в измерительной ячейке датчика преобразуется в электрическое сопротивление ее чувствительного элемента. С помощью измерительно-сигнализирующего преобразователя БИС2 сопротивление чувствительного элемента датчика преобразуется в унифицированный сигнал постоянного тока, который подается на вход вольтметра М1611.2, проградуированного в единицах удельного электрического сопротивления (УЭС, Ом-м).
Конструктивно солемер состоит из датчика солености водных растворов проточного типа (ДСВ 20 - ДСВ 23), преобразователя измерительно-сигнализирующего БИС2 (далее -преобразователь) и вольтметра М1611.2.
Датчики ДСВ 20 - ДСВ 23 представляют собой металлический цилиндрический корпус, в котором расположен чувствительный элемент (измерительная ячейка).
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки.
Корпусы датчиков ДСВ 20 и ДСВ 21 выполнены из стали 08Х18Н10Т, а ДСВ 22 и ДСВ 23 - из сплава ЗМ и имеют два штуцера: нижний - для входа воды, верхний - для выхода.
Преобразователь БИС2 выполнен в виде отдельно собранного шасси, на котором закреплены все функциональные узлы преобразователя. Шасси помещен в водозащищенный корпус с сальниками для ввода кабелей.
Крышка преобразователя крепится к корпусу с помощью барашковых гаек.
Корпус и крышка преобразователя являются литыми из алюминиевого сплава.
Конструктивное исполнение вольтметра М1611.2 щитовое, ударопрочное, вибропрочное, виброустойчивое с подвижной частью на кернах с круговой шкалой.
Солемеры соответствуют требованиям ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».

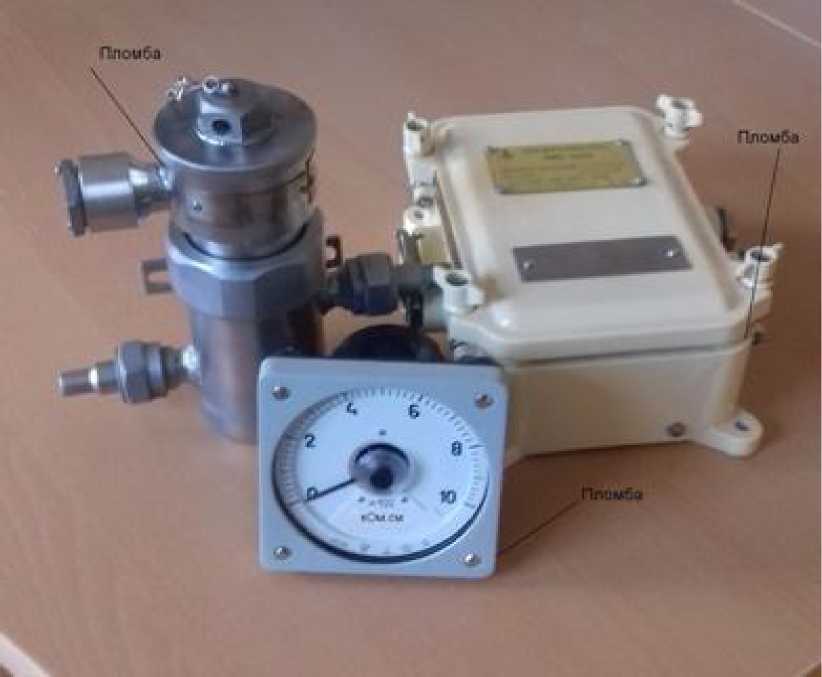

Общий вид солемера приведен на рисунке 1.
Рисунок 1 - Общий вид солемера измерительно-сигнализирующего «ИСС1»
Программное обеспечение отсутствует.
Технические характеристики
Диапазоны измерений солемеров в зависимости от используемого типа датчика ДСВ приведены в таблице 1. Остальные метрологические и технические характеристики - в таблице 2, масса и габаритные размеры элементов солемера - в таблице 3.
Таблица 1
|
Тип датчика ДСВ |
Значение постоянной датчика, (К, м-1) |
Диапазон измерений УЭС (р, Ом-м) |
Диапазон установления порогов срабатывания сигнализации УЭС (р, Ом^м) |
|
20 |
0,2 |
от 2500 до 4500 |
от 3000 до 4000 |
|
21 |
2 |
от 250 до 2500 от 1250 до 4500 |
от 300 до 2000 от 1500 до 4000 |
|
22 |
20 |
от 100 до 1250 |
от 200 до 1000 |
|
23 |
200 |
от 2,5 до 25 |
от 3 до 20 |
Таблица 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной погрешности измерений удельного электрического сопротивления, % от верхнего предела диапазона измерений |
±6 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности удельного электрического сопротивления, возникающей от изменения температуры окружающей среды в условиях эксплуатации, на каждые 10 °С от +20 ° С, % от верхнего предела диапазона измерений |
±0,5 |
|
Пределы допускаемой приведенной погрешности сигнализации, % от верхнего предела диапазона измерений |
±6 |
|
Параметры контролируемой воды: - температура, °С - давление, МПа, не более |
от +15 до +25 10 |
|
Потребляемая мощность, В •А, не более |
15 |
|
Срок безотказной работы солемера, ч, не менее |
5000 |
|
Средний срок службы солемера, лет |
10 |
|
Средняя наработка на отказ, ч |
25000 |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа - вибрация частотой, Гц |
от 0 до +50 от 20 до 100 от 80 до 120 от 5 до 60 |
Таблица 3
|
Наименование элемента |
Масса, кг, не более |
Г абаритные размеры, мм, не более | ||
|
высота |
ширина |
длина | ||
|
Преобразователи |
5,7 |
205 |
120 |
242 |
|
Датчики |
7 |
340 |
115 |
180 |
|
Вольтметр М1611.2 |
1,5 |
126 |
120 |
120 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплектность солемера соответствует таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительно-сигнализирующий БИС2 |
1 | |
|
Комплект ЗИП в том числе: - ключ гаечный торцевой |
АЖУ6.395.000 |
1 |
|
- уставка на сигнализируемое значение |
2Б5.064.003 |
1 |
|
Датчик ДСВ * Комплект ЗИП в том числе: - съемник |
АЖУ8.896.000 |
1 |
|
- прокладка |
АЖУ7.840.003 |
1 |
|
- прокладка |
АЖУ7.840.006 |
1 |
|
- ключ |
2Б8.675.031 |
1 |
|
Руководство по эксплуатации |
2.840.019 РЭ |
1 |
|
Паспорт |
АЖУ2.840.019 ПС |
1 |
Продолжение таблица 4
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
АЖУ2.840.019 МИ |
1 |
|
* Тип датчика согласовывается с заказчиком. | ||
Поверка
осуществляется по документу АЖУ2.840.019 МИ «Солемеры измерительно-сигнализирующие «ИСС1» Методика поверки», утвержденному ЗАО «Национальный Институт Метрологии Республики Армения» 08.02.2019 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С-1, рег. № 46635-11;
- кондуктометр - солемер МАРК - 602, рег. № 25807-16;
- натрий хлористый химически чистый ГОСТ 4233-77;
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений электрической проводимости жидкостей
ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки
ТУ25-05.2405-78 Технические условия
