Угольники поверочные 90º УЛ, УЛП, УП, УШ
| Номер в ГРСИ РФ: | 75004-19 |
|---|---|
| Категория: | Угольники |
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
Угольники поверочные 90° УЛ, УЛП, УП, УШ (далее по тексту - угольники) предназначены для измерений плоских прямых углов контактным методом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75004-19 |
| Наименование | Угольники поверочные 90º |
| Модель | УЛ, УЛП, УП, УШ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 08.05.2024 |
Производитель / Заявитель
ООО НПП "Челябинский инструментальный завод", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 44273 |
| Найдено поверителей | 191 |
| Успешных поверок (СИ пригодно) | 42458 (96%) |
| Неуспешных поверок (СИ непригодно) | 1815 (4%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 75004-19: Описание типа СИ | Скачать | 673.3 КБ | |
| 75004-19: Методика поверки | Скачать | 49.1 КБ |
Описание типа
Назначение
Угольники поверочные 90° УЛ, УЛП, УП, УШ (далее по тексту - угольники)
предназначены для измерений плоских прямых углов контактным методом.
Описание
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.
Угольники выпускаются в следующих модификациях:
- УЛ - угольники лекальные;
- УЛП - угольники лекальные плоские;
- УП - угольники слесарные плоские;
- УШ - угольники слесарные с широким основанием.
Угольники выпускаются под товарным знаком |~*/П Товарный знак наносится на угольник и крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом.
Общий вид угольников, обозначение основных размеров и поверхностей представлены на рисунках 1-4.
Пломбирование угольников не предусмотрено.
а)
б)
а) - Исполнение 1
б) - Исполнение 2

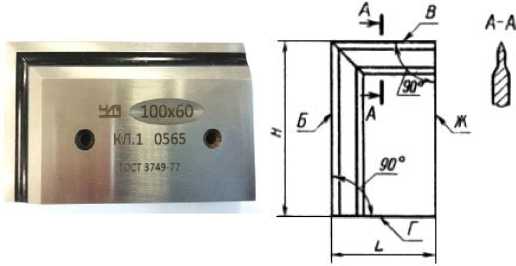

Рисунок 1 - Общий вид угольников УЛ, обозначение основных размеров и поверхностей

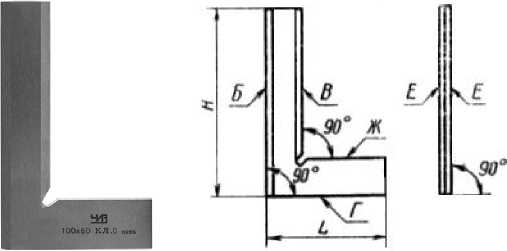

Рисунок 2 - Общий вид угольников УЛП, обозначение основных размеров и поверхностей
Рисунок 3 - Общий вид угольников УП, обозначение основных размеров и поверхностей
а) - Исполнение 1
б) - Исполнение 2

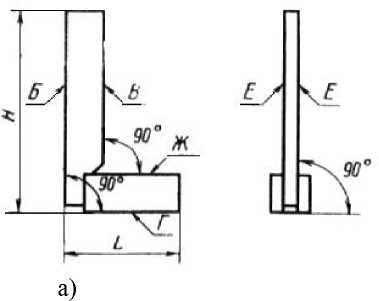

Рисунок 4 - Общий вид угольников УШ, обозначение основных размеров и поверхностей
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Основные размеры и классы точности
|
Модификация |
Н, мм |
L, мм |
Классы точности по ГОСТ 3749-77 |
|
УЛ |
60 |
40 |
0; 1 |
|
100 |
60 | ||
|
160 |
100 | ||
|
УЛП |
60 |
40 |
0; 1 |
|
100 |
60 | ||
|
160 |
100 | ||
|
250 |
160 | ||
|
УП |
60 |
40 |
1; 2 |
|
100 |
60 | ||
|
160 |
100 | ||
|
250 |
160 | ||
|
400 |
250 | ||
|
УШ |
60 |
40 |
0; 1; 2 |
|
100 |
60 | ||
|
160 |
100 | ||
|
250 |
160 | ||
|
400 |
250 | ||
|
630 |
400 |
1; 2 | |
|
1000 |
630 | ||
|
1600 |
1000 |
2 |
Таблица 2 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине H (для УЛ - на длине H и L)________________________________
|
Ни L, мм |
Допуск перпендикулярности, мкм, для класса точности | ||
|
0 |
1 |
2 | |
|
40 |
2,5 |
5,0 |
- |
|
60 |
2,5 |
5,0 |
13,0 |
|
100 |
3,0 |
6,0 |
15,0 |
|
160 |
3,5 |
7,0 |
18,0 |
|
250 |
4,5 |
9,0 |
22,0 |
|
400 |
6,0 |
12,0 |
30,0 |
|
630 |
8,0 |
16,0 |
40,0 |
|
1000 |
- |
20,0 |
40,0 |
|
1600 |
- |
- |
90,0 |
|
Примечание - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж угольников УЛ и УЛП выдержан в пределах угла поворота угольника в плоскости опорной поверхности на ±15° от среднего положения. | |||
Таблица 3 - Допуск прямолинейности измерительных поверхностей Б и В на длине H и L, а так же допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H угольников УЛ и УЛП__________________________________________________________
|
Ни L, мм |
Допуск, мкм | |||||
|
прямолинейности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж | ||||
|
Класс точности | ||||||
|
0 |
1 |
0 |
1 |
0 |
1 | |
|
40 |
1,0 |
2,0 |
1,5 |
2,5 |
2,5 |
5,0 |
|
60 |
1,0 |
2,0 |
1,5 |
2,5 |
2,5 |
5,0 |
|
100 |
1,0 |
2,0 |
1,5 |
2,5 |
3,0 |
6,0 |
|
160 |
1,5 |
3,0 |
2,0 |
4,0 |
3,5 |
7,0 |
|
250 |
1,5 |
3,0 |
2,0 |
4,0 |
4,5 |
9,0 |
|
Примечание - Допуск прямолинейности измерительных поверхностей Б и В выдержан в пределах угла поворота угольника в плоскости опорной поверхности на ±15° от среднего положения. | ||||||
Таблица 4 - Допуск плоскостности измерительных поверхностей Б и В, допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H, допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г угольников УП и УШ
|
Н, мм |
Допуск, мкм | |||||||||||
|
плоскостности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж |
перпендикулярности боковых поверхностей Е к опорной поверхности Г | |||||||||
|
Класс точности | ||||||||||||
|
0 |
1 |
2 |
0 |
1 |
2 |
0 |
1 |
2 |
0 |
1 |
2 | |
|
60 |
1,0 |
2,0 |
4,0 |
1,5 |
2,5 |
5,0 |
2,5 |
5,0 |
10,0 |
40 |
40 |
125 |
|
100 |
1,0 |
2,0 |
4,0 |
1,5 |
2,5 |
5,0 |
3,0 |
6,0 |
12,0 |
50 |
50 |
160 |
|
160 |
1,5 |
3,0 |
6,0 |
2,0 |
4,0 |
8,0 |
3,5 |
7,0 |
14,0 |
60 |
60 |
200 |
|
250 |
1,5 |
3,0 |
6,0 |
2,0 |
4,0 |
8,0 |
4,5 |
9,0 |
18,0 |
80 |
80 |
250 |
|
400 |
2,5 |
5,0 |
10,0 |
3,0 |
6,0 |
12,0 |
6,0 |
12,0 |
25,0 |
100 |
100 |
320 |
|
630 |
3,0 |
6,0 |
12,0 |
4,0 |
8,0 |
16,0 |
8,0 |
16,0 |
30,0 |
125 |
125 |
400 |
|
1000 |
- |
10,0 |
20,0 |
- |
12,0 |
24,0 |
- |
24,0 |
40,0 |
- |
160 |
500 |
|
1600 |
- |
- |
30,0 |
- |
- |
36,0 |
- |
- |
60,0 |
- |
- |
630 |
Таблица 5 - Параметр шероховатости измерительных и опорных поверхностей на базовой длине 0,25 мм по ГОСТ 2789-73
|
Модификация |
Н, мм |
Параметр шероховатости поверхностей Ra, мкм, не более | |||||
|
измерительных Б и В |
измерительных Г и Ж | ||||||
|
Классы точности | |||||||
|
0 |
1 |
2 |
0 |
1 |
2 | ||
|
УЛ |
от 60 до 160 |
0,04 |
0,04 |
- |
0,08 |
0,08 |
- |
|
УЛП |
от 60 до 250 |
0,04 |
0,04 |
- |
0,16 |
0,16 |
- |
|
УП |
от 60 до 400 |
- |
0,08 |
0,16 |
- |
0,16 |
0,32 |
|
УШ |
от 60 до 400 включ. |
0,08 |
0,08 |
0,16 |
0,32 |
0,32 |
0,63 |
|
св. 400 до 1600 |
- |
0,16 |
0,32 |
- |
0,63 |
0,63 | |
Примечание - На опорных поверхностях угольников УШ 1-го класса точности размером свыше 400 мм и угольников типа УШ 2-го класса точности базовая длина устанавливается 0,8 мм.
Таблица 6 - Параметр шероховатости боковых и торцевых поверхностей, скосов и фасок на базовой длине 0,8 мм по ГОСТ 2789-73
|
Модификация |
Параметр шероховатости поверхностей Ra, мкм, не более | |||
|
боковых поверхностей |
торцевых поверхностей |
скосов |
фасок | |
|
УЛ |
0,63 |
- |
0,63 |
- |
|
УЛП |
0,63 |
0,63 |
0,63 |
0,63 |
|
УП |
0,63 |
0,63 |
0,63 |
0,63 |
|
УШ |
1,25 |
1,25 |
1,25 |
1,25 |
Таблица 7 - Радиус закругления измерительных поверхностей угольников УЛ и УЛП
|
Наименование характеристики |
Значение |
|
Радиус закругления измерительных поверхностей, мм |
от 0,1 до 0,3 |
Таблица 8 - Допускаемая статическая нагрузка на соединение линейки угольников УШ
|
Н, мм |
Нагрузка, кгс (Н), не более |
|
60; 100; 160 |
20 (196) |
|
250; 400; 630 |
30 (294) |
|
1000; 1600 |
40 (392) |
Таблица 9 - Габаритные размеры и масса
|
Модификация |
Н, мм |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
глубина | |||
|
УЛ |
60 |
40 |
10 |
60 |
0,25 |
|
100 |
60 |
12 |
100 |
0,50 | |
|
160 |
100 |
14 |
160 |
1,15 | |
|
УЛП |
60 |
40 |
7 |
60 |
0,10 |
|
100 |
60 |
8 |
100 |
0,20 | |
|
160 |
100 |
9 |
160 |
0,40 | |
|
250 |
160 |
10 |
250 |
0,72 | |
|
УП |
60 |
40 |
7 |
60 |
0,10 |
|
100 |
60 |
8 |
100 |
0,20 | |
|
160 |
100 |
9 |
160 |
0,40 | |
|
250 |
160 |
10 |
250 |
1,11 | |
|
400 |
250 |
12 |
400 |
2,32 | |
|
УШ |
60 |
40 |
18 |
60 |
0,15 |
|
100 |
60 |
22 |
100 |
0,25 | |
|
160 |
100 |
27 |
160 |
0,65 | |
|
250 |
160 |
35 |
250 |
1,15 | |
|
400 |
250 |
38 |
400 |
3,00 | |
|
630 |
400 |
40 |
630 |
6,30 | |
|
1000 |
630 |
43 |
1000 |
12,50 | |
|
1600 |
1000 |
45 |
1600 |
25,00 | |
Таблица 10 - Условия эксплуатации и средний срок службы
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры, °С/ч - относительная влажность окружающего воздуха, %, не более |
от +16,5 до +23,5 0,5 80 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Количество |
|
У гольник |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу МИ 1799-87 «Методические указания. Угольники поверочные 90°. Методика контроля».
Основные средства поверки:
- меры длины концевые плоскопараллельные 2-го класса точности по ГОСТ 9038-90;
- пластина плоская стеклянная 2-го класса ПИ60 (рег. №197-70);
- линейка ЛД-1-200 ГОСТ 8026-92;
- плита 1-0-2000x1000 ГОСТ 10905-86;
- головка измерительная рычажно-зубчатая 1ИГ ГОСТ 18833-73;
- угольник поверочный 90° УЛЦ 0-го класса точности по ГОСТ 3749-77;
- индикатор 1 МИГ-0 ГОСТ 9696-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
УЛ, УЛП, УП, УШ
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия (с Изменениями №1-4)
МИ 1799-87 Методические указания. Угольники поверочные 90°. Методика контроля
