Измерители артериального давления автоматические велоэргометров eBike L, eBike EL
| Номер в ГРСИ РФ: | 75005-19 |
|---|---|
| Категория: | Эргометры |
| Производитель / заявитель: | Компания "ergoline GmbH", Германия |
Измерители артериального давления автоматические велоэргометров eBike L, eBike EL предназначены для измерений артериального давления осциллометрическим методом или методом тонов Короткова при размещении компрессионной манжеты на плече при диагностике сердечно-сосудистой системы в состоянии покоя или проведении нагрузочных проб с велоэргометром.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75005-19 |
| Наименование | Измерители артериального давления автоматические велоэргометров |
| Модель | eBike L, eBike EL |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 08.05.2024 |
Производитель / Заявитель
Компания "ergoline GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 3 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 75005-19: Описание типа СИ | Скачать | 339.5 КБ | |
| 75005-19: Методика поверки | Скачать | 51.6 КБ |
Описание типа
Назначение
Измерители артериального давления автоматические велоэргометров eBike L, eBike EL предназначены для измерений артериального давления осциллометрическим методом или методом тонов Короткова при размещении компрессионной манжеты на плече при диагностике сердечно-сосудистой системы в состоянии покоя или проведении нагрузочных проб с велоэргометром.
Описание
Принцип действия измерителей артериального давления автоматических велоэргометров eBike L, eBike EL основан на синхронном измерении артериального давления осциллометрическим методом и методом Короткова (первый основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете, а второй - на измерении избыточного давления воздуха в манжете в момент появления и исчезновения тонов Короткова).
Измерители артериального давления автоматические велоэргометров eBike L, eBike EL состоят из модуля измерений давления и манжеты компрессионной, которые установлены на велоэргометр соответствующей модели. Манжета компрессионная представляет собой пневмокамеру с застежкой для фиксации на плече. Нагнетание воздуха в манжету производится компрессором автоматически.
На лицевой панели модуля измерений давления находятся экран дисплея, кнопки включения и настройки. На экране дисплея предусмотрены индикация результатов измерений (последовательная индикация систолического, диастолического артериального давления); служебной информации (текущее значение давления в манжете, сообщение ошибки измерения и др.). Измерения артериального давления проводятся автоматически, результаты измерений отображаются на дисплее в цифровом виде.
Общий вид измерителя артериального давления автоматического велоэргометров eBike L, eBike EL представлен на рисунках 1-2.
Рисунок 1 - Измеритель артериального давления автоматический велоэргометров eBike L, eBike EL

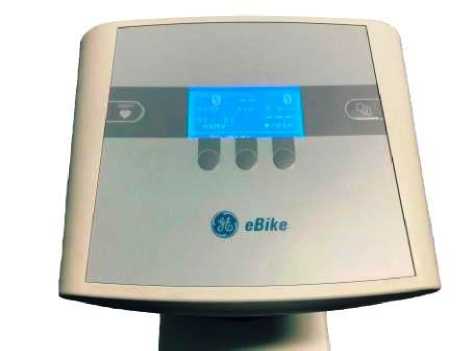

Рисунок 2 - Общий вид модуля измерения артериального давления
Пломбирование измерителей артериального давления автоматических велоэргометров eBike L, eBike EL не предусмотрено.
Программное обеспечение
Измерители артериального давления автоматические велоэргометров eBike L, eBike EL имеют встроенное программное обеспечение (ПО), которое используется для проведения и обработки результатов измерений. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
eBike |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон измерений давления воздуха в манжете, мм рт.ст. |
от 40 до 300 |
|
Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст. |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры электронного блока (без манжеты), мм, не более |
140x115x55 |
|
Масса электронного блока (без элементов питания), г, не более |
335 |
|
Питание, В: от сети переменного тока |
120 (60 Гц) или 230 (50 Гц) |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, (без конденсации паров), % атмосферное давление, гПа |
от +10 до +40 от 30 до 75 от 800 до 1060 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Модуль измерения артериального давления |
- |
1 шт. |
|
Манжеты компрессионные |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
Поверка
осуществляется по документу Р 1323565.2.001-2018 «ГСОЕИ. Рекомендации по метрологии.
Измерители артериального давления неинвазивные. Методика поверки».
Основное средство поверки:
- установка для поверки каналов измерений давления и частоты пульса УПКД-2, регистрационный № 44539-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 31515.1-2012 (EN 1060-1:1996) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования
ГОСТ 31515.3-2012 (EN 1060-3:1997) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови
ГОСТ 8.802-2012 Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация компании ergoline GmbH, Германия
