75006-19: DeltaV / ДельтаВ, DeltaV SIS / ДельтаВ ПАЗ Комплексы измерительно-управляющие и противоаварийной автоматической защиты - Производители, поставщики и поверители

Комплексы измерительно-управляющие и противоаварийной автоматической защиты DeltaV / ДельтаВ, DeltaV SIS / ДельтаВ ПАЗ

Номер в ГРСИ РФ: 75006-19
Производитель / заявитель: Фирма "Fisher-Rosemount", США
Скачать
75006-19: Описание типа СИ Скачать 2 MБ
75006-19: Методика поверки Скачать 51.9 КБ
Нет данных о поставщике
Комплексы измерительно-управляющие и противоаварийной автоматической защиты DeltaV / ДельтаВ, DeltaV SIS / ДельтаВ ПАЗ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы измерительно-управляющие и противоаварийной автоматической защиты DeltaV / ДельтаВ, DeltaV SIS / ДельтаВ ПАЗ (далее по тексту - комплексы) являются масштабируемыми комплексами управления технологическими процессами и предназначены для измерения напряжения и силы постоянного тока, частоты следования импульсов, преобразования сигналов от термопреобразователей сопротивления, термопар и низковольтных источников напряжения, формирования токовых сигналов, а также преобразования цифровых сигналов по интерфейсам HART, WirelessHART и др. цифровым интерфейсам, хранения и передачи на более высокие уровни управления полученной информации, вычисления показателей, характеризующих процесс, формирования команд и управляющих воздействий, в том числе сигналов проти-воаварийной защиты.

Информация по Госреестру

Основные данные
Номер по Госреестру 75006-19
Наименование Комплексы измерительно-управляющие и противоаварийной автоматической защиты
Модель DeltaV / ДельтаВ, DeltaV SIS / ДельтаВ ПАЗ
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) 08.05.2024
Производитель / Заявитель

Фирма "Fisher-Rosemount Systems, Inc.", США; заводы-изготовители: "Emerson Asia Pacific Pte Ltd.", Сингапур; "Benchmark Electronics (Thailand) Public Company Ltd.", Таиланд; "Benchmark Electronics (M) Sdn Bhd.", Малайзия; "Pepperl+Fuchs Mfg. Pte Ltd.", Сингапур; "PT-Pepperl+Fuchs (Manufacturing) Pte Ltd.", Индонезия; "Pepperl+Fuchs (Vietnam) Co. Ltd.", Вьетнам; АО "ПГ "Метран" / филиал ООО "Эмерсон" в г.Челябинске, г.Челябинск

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 6 лет
Зарегистрировано поверок 1999
Найдено поверителей 15
Успешных поверок (СИ пригодно) 1999 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

75006-19: Описание типа СИ Скачать 2 MБ
75006-19: Методика поверки Скачать 51.9 КБ

Описание типа

Назначение

Комплексы измерительно-управляющие и противоаварийной автоматической защиты DeltaV / ДельтаВ, DeltaV SIS / ДельтаВ ПАЗ (далее по тексту - комплексы) являются масштабируемыми комплексами управления технологическими процессами и предназначены для измерения напряжения и силы постоянного тока, частоты следования импульсов, преобразования сигналов от термопреобразователей сопротивления, термопар и низковольтных источников напряжения, формирования токовых сигналов, а также преобразования цифровых сигналов по интерфейсам HART, WirelessHART и др. цифровым интерфейсам, хранения и передачи на более высокие уровни управления полученной информации, вычисления показателей, характеризующих процесс, формирования команд и управляющих воздействий, в том числе сигналов проти-воаварийной защиты.

Описание

Принцип действия комплексов заключается в использовании аналого-цифрового и цифро-аналогового преобразования. Аналоговые, милливольтовые, импульсно-частотные и сигналы термопар и термопреобразователей сопротивления от первичных преобразователей поступают на входы модулей ввода, где они преобразуются в цифровые сигналы и передаются на контроллеры для выработки управляющих воздействий. Обработанные управляющие цифровые сигналы контроллера поступают на входы модулей вывода для передачи на управляющие устройства, а также на рабочие станции операторов, в которых отображаются и регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.

Комплексы являются проектно-компонуемыми изделиями, на их основе могут быть построены многоуровневые информационные измерительные и распределенные системы различной размерности с открытой архитектурой, которые проектируются для конкретных объектов. Применяются в качестве измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности.

Программно-аппаратные средства комплексов осуществляют непрерывное сканирование каналов ввода информации от контрольно-измерительных приборов с унифицированным выходом, непрерывное выполнение заложенных алгоритмов обработки информации, ведение локальных архивов технологических параметров, выработку управляющих воздействий с выдачей на каналы вывода, в том числе сигналов противоаварийной защиты систем безопасности.

Для связи с компонентами, периферийными устройствами, датчиками комплексы имеют встроенную поддержку следующих сетевых протоколов и технологий: Ethernet, HART, WirelessHART, Foundation Fieldbus, Modbus или RS 232, RS 485, RS 422 и др.

Комплексы выпускаются под торговыми знаками «DeltaV» и «ДельтаВ», а также «DeltaV SIS» и «ДельтаВ ПАЗ» с одинаковыми метрологическими характеристиками. Выбор товарного знака комплекса определяется потребителем.

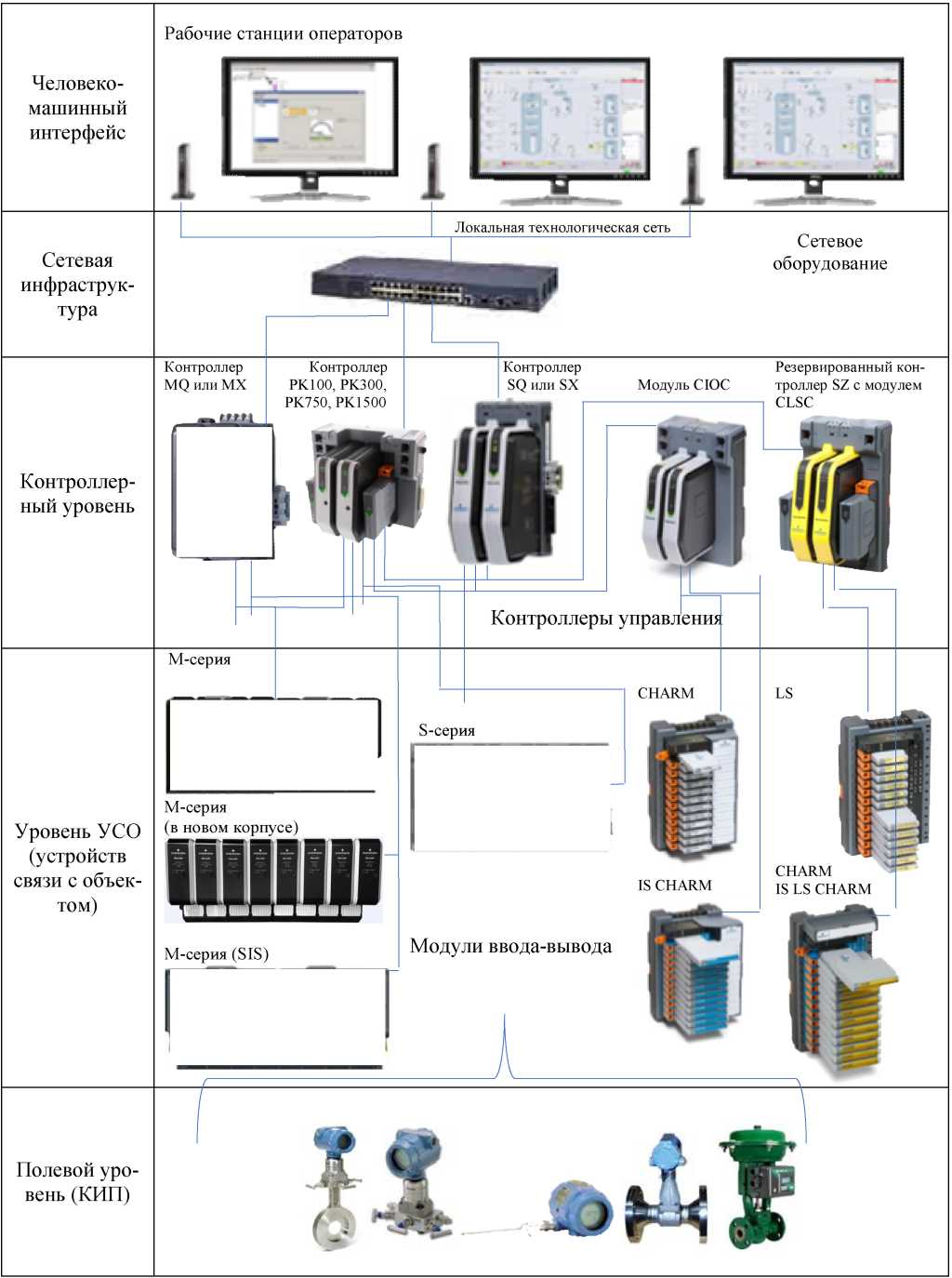

Конструктивно комплексы состоят из контроллеров (с комплектом базового программного обеспечения и конфигурации технологического объекта, разработанной в рамках конкретного проекта), подсистемы ввода/вывода (несущие панели и модули/платы ввода/вывода аналоговых, дискретных и цифровых и др. сигналов), рабочих станций операторов, серверов, вспомогательного оборудования (блоки питания, адаптеры, коммутаторы, интерфейсные устройства и др.). Коммуникационная резервированная сеть управления комплексов - Ethernet (10/100 Мбит/c) и/или резервированная волоконно-оптическая сеть кольцевой топологии SISNet (100 Мбит/с).

Комплексы имеют две модификации DeltaV / ДельтаВ и DeltaV SIS / ДельтаВ ПАЗ. Комплексы DeltaV SIS / ДельтаВ ПАЗ в отличии от DeltaV / ДельтаВ включают в себя аппаратные средства для осуществления противоаварийной защиты технологического оборудования с высоким уровнем безопасности. Компоненты комплексов DeltaV SIS / ДельтаВ ПАЗ перечислены в таблице 2.

Комплексы DeltaV / ДельтаВ имеют следующие варианты исполнения:

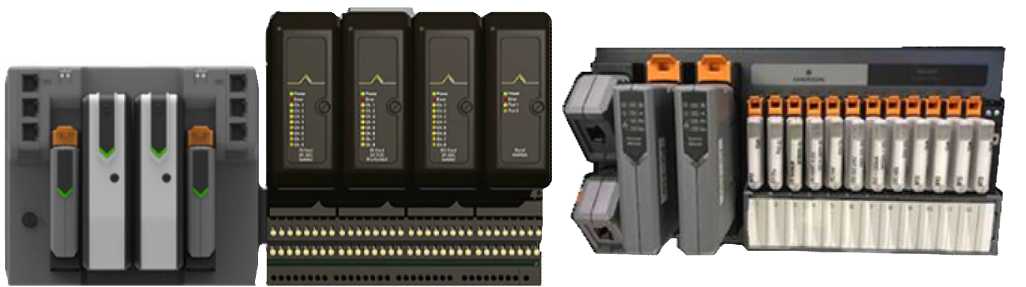

- М-серия (горизонтальное расположение несущих панелей с контроллерами моделей MQ или MX, отличающихся различной частотой процессора и объемом оперативной памяти);

- S-серия (усовершенствованная M-серия с контроллерами моделей SQ или SX (отличающихся различной частотой процессора и объемом оперативной памяти) c обновленным конструктивным решением быстрого монтажа модулей на несущие панели комплекса с помощью специальных фиксирующих замков и клемм). Исполнение S-серии помимо горизонтального расположения несущих панелей имеет и вертикальное расположение панелей модулей ввода/вывода с дополнительной функцией электронной кроссировки сигналов, ниже перечислены их исполнения:

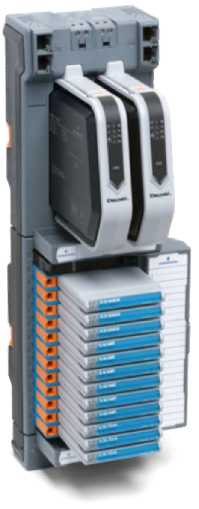

- S-серия, CHARM (для комплексов DeltaV / ДельтаВ, с одноканальными характеристическими модулями электронной кроссировки аналогового ввода/вывода c модулем CIOC и контроллерами моделей SQ или SX);

- S-серия, IS CHARM (для комплексов DeltaV / ДельтаВ, с одноканальными искробезопасными характеристическими модулями электронной кроссировки аналогового ввода/вывода c модулем CIOC и контроллерами моделей SQ или SX).

- P-серия (с контроллерами серии PK (модели PK100, PK300, PK750, PK1500 - с опреденным количеством сигналов ввода/вывода), с возможностью подключения модулей ввода/вывода S-серии и M-серии).

Комплексы DeltaV SIS / ДельтаВ ПАЗ имеют следующие варианты исполнения:

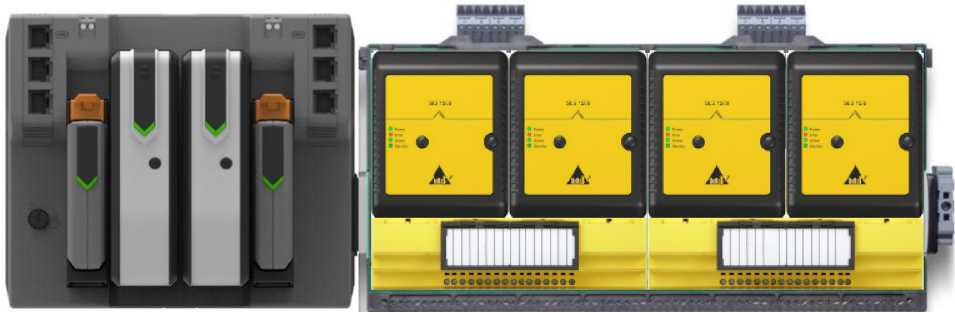

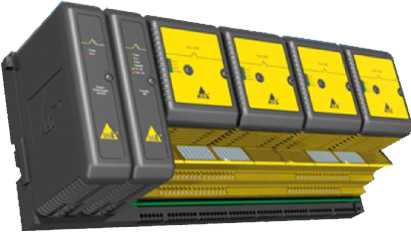

- М-серия (c 16-канальными логическими вычислителями 1508 (SLS 1508) и контроллерами М-серии (моделей MQ или MX) или S-серии (моделей SQ или SX);

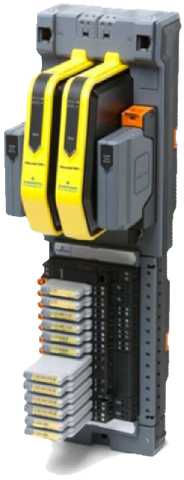

- S-серия, LS CHARM (для комплексов DeltaV SIS / ДельтаВ ПАЗ, с одноканальными характеристическими модулями электронной кроссировки аналогового ввода для приборной системы безопасности c модулем CLSC и контроллером SZ);

- S-серия, IS LS CHARM (для комплексов DeltaV SIS / ДельтаВ ПАЗ, с одноканальными искробезопасными характеристическими модулями электронной кроссировки аналогового ввода для приборной системы безопасности c модулем CLSC и контроллером SZ);

- P-серия (с контроллерами серии PK).

Устройства, входящие в состав комплексов (системные блоки питания, контроллеры, модули ввода/вывода) крепятся на несущие панели, которые монтируются в шкафах, стойках и др. на DIN-рейках.

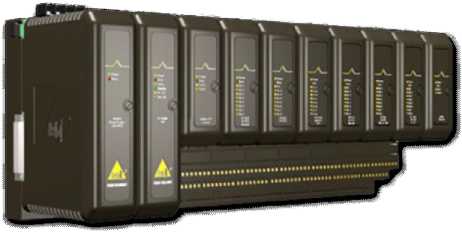

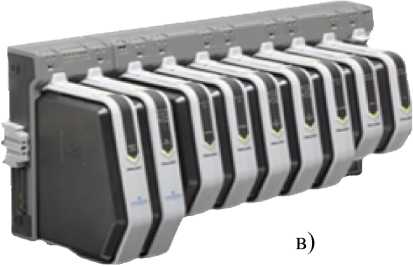

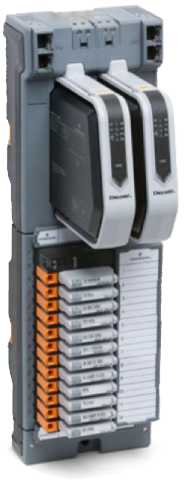

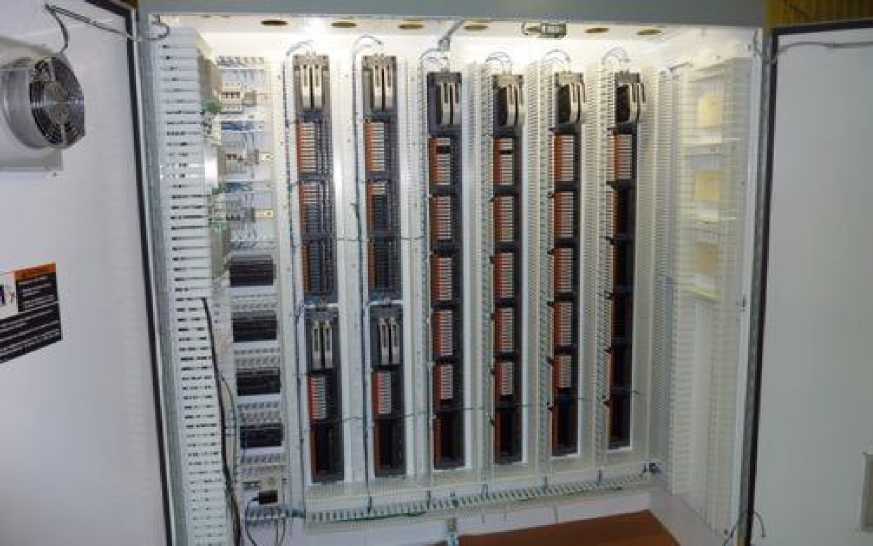

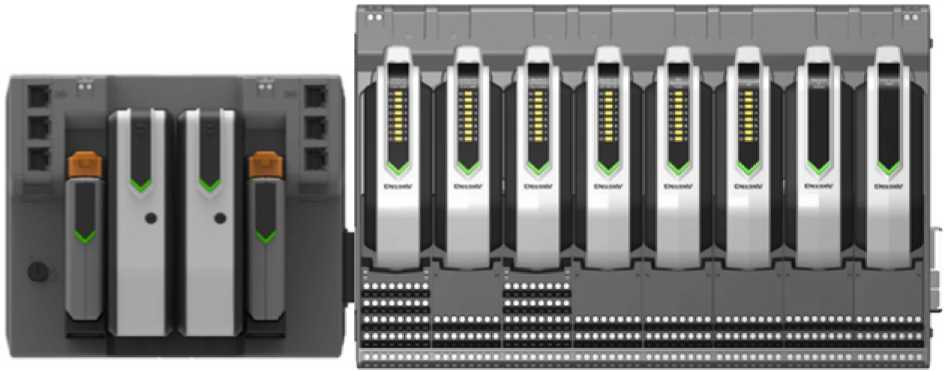

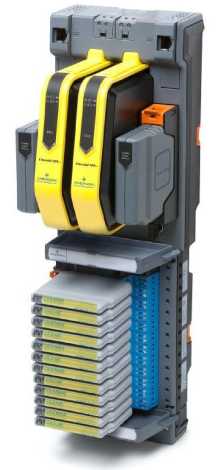

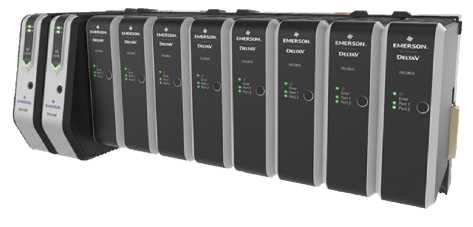

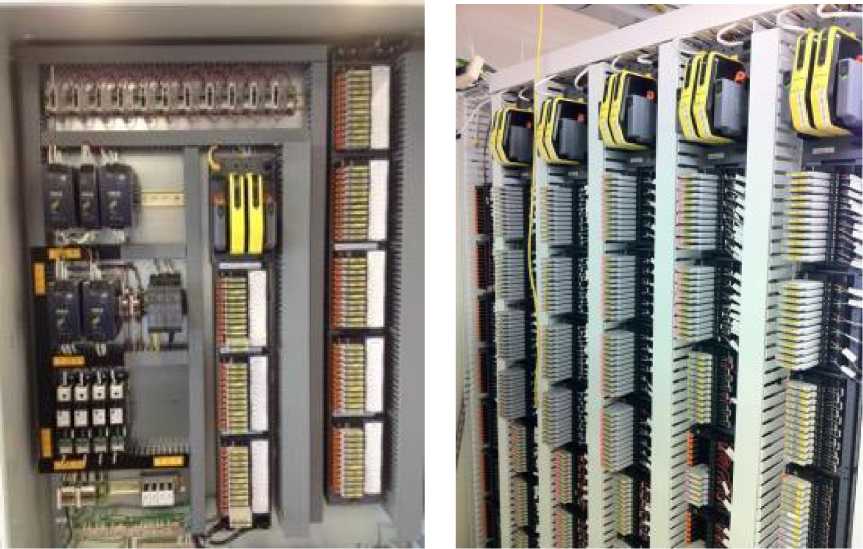

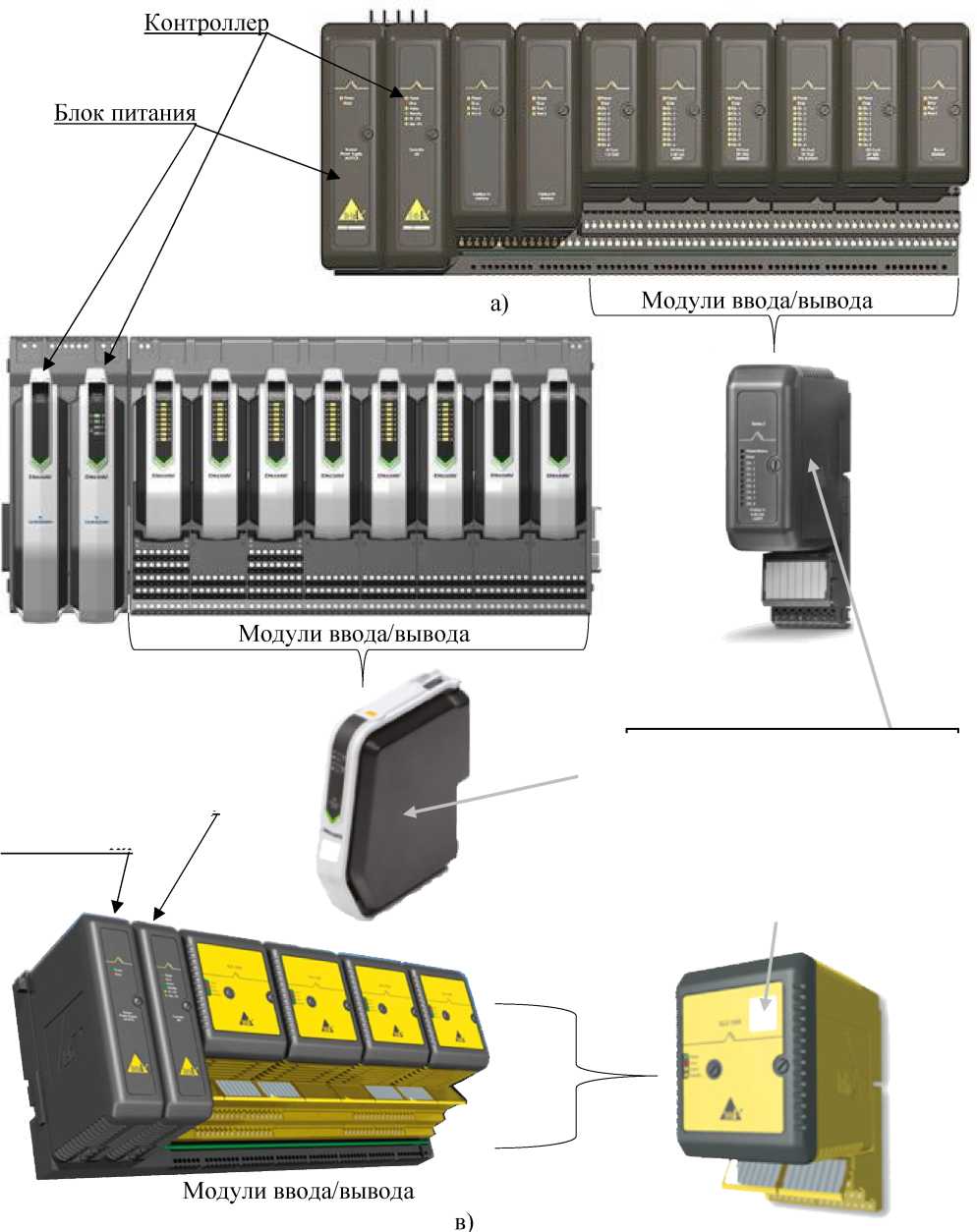

Внешний вид некоторых возможных вариантов размещения комплексов показан на рисунке 4.

Доступ к модулям, к клеммным блокам для подключения сигналов ввода/вывода ограничивается конструктивными решениями самих модулей: специальными фиксаторами, крепежными элементами и защитными панелями, ограничение доступа к элементам настройки и электронным платам выполнено путем монтажа в изолированных запираемых оболочках (шкафы, запираемое помещение с аппаратными средствами - рисунок 4), а также установкой дополнительных средств защиты, осуществляемой эксплуатирующей организацией (шильд-наклейки, пломбирование). Для защиты комплексов от несанкционированного вмешательства в программное обеспечение предусмотрены ограничения доступа к управлению технологическими процессами наличием паролей различных уровней доступа (администратор, оператор, инженер и т.п.) и параметрами настройки комплекса (электронный ключ аппаратной защиты).

Таблица 1 - Идентификационное обозначение и наименование модулей ввода/вывода комплексов DeltaV / ДельтаВ в различных исполнениях

п/п

Идентификационные коды комплектов комплекса торгового знака DeltaV (ДельтаВ) с модулями в сборе(1)

Номер части комплекса торгового знака DeltaV (ДельтаВ)

Наименование модулей ввода/вывода аналоговых сигналов

Исполнение М-серия(2) и Р-серия(4)

1

VE4015 (RRE4015)

KJ3212X1-BA1\BA2 (RKJ3212X1-BA1\ BA2)

Модуль/плата 4-канального импульсного / частотного ввода

2

VE4003S2B1 (RRE4003S2B1),

VE4003S2B2 (RRE4003S2B2),

VE4003S2B3 (RRE4003S2B3),

VE4003S2B4 (RRE4003S2B4),

VE4003S2B5 (RRE4003S2B5), VE4033S2B1 (RRE4033S2B1)

KJ3222X1-BA1\BA2 (RKJ3222X1-BA1\ BA2)

Модуль/плата 8-канального аналогового ввода от 4 до 20 мА, поддерживающий HART-протокол, (далее по тексту -HART)

3

VE4003S2B6 (RRE4003S2B6),

VE4003S2B7 (RRE4003S2B7)

KJ3223X1-BA1\BA2 (RKJ3223X1-BA1\ BA2)

Модуль/плата 16-канального аналогового ввода от 4 до 20 мА, HART

4

VE4033S2B10 (RRE4033S2B10), VE4003S2B9 (RRE4003S2B9), VE4003S2B10 (RRE4003S2B10), VE4003S2B11 (RRE4003S2B11), VE4083S2B11 (RRE4083S2B11), VE4053S2B11 (RRE4053S2B11)

KC3010X1-BA1\BA2 (RKC3010X1-BA1\ BA2)

Модуль/плата 16-канального аналогового ввода от 4 до 20 мА, HART (серии PLUS (ПЛЮС))

5

VE4012S2B1 (RRE4012S2B1), VE4012S2B2 (RRE4012S2B2)

KJ3102X1-BA1\BA2 (RKJ3102X1-BA1\ BA2)

Модуль/плата 8-канального искробезопасного аналогового ввода от 4 до 20 мА, HART

6

VE4005S2B1 (RRE4005S2B1),

VE4005S2B2 (RRE4005S2B2),

VE4005S2B3 (RRE4005S2B3),

VE4035S2B1 (RRE4035S2B1)

KJ3221X1-BA1\BA2 (RKJ3221X1-BA1\ BA2)

Модуль/плата 8-канального аналогового вывода от 4 до 20 мА, HART

7

VE4035S2B4 (RRE4035S2B4), VE4005S2B4 (RRE4005S2B4), VE4033S2B11 (RRE4033S2B11), VE4055S2B5 (RRE4055S2B5), VE4005S2B5 (RRE4005S2B5), VE4085S2B5 (RRE4085S2B5),

VE4035S2B5 (RRE4035S2B5)

KC3011X1-BA1\BA2 (RKC3011X1-BA1\ BA2)

Модуль/плата 16-канального аналогового вывода от 4 до 20 мА, HART (серии PLUS (ПЛЮС))

8

VE4013S2B1 (RRE4013S2B1), VE4013S2B2 (RRE4013S2B2)

KJ3102X1-BE1 (RKJ3102X1-BE1)

Модуль/плата 8-канального искробезопасного аналогового вывода от 4 до 20 мА, HART

9

VE4013S3B1 (RRE4013S3B1), VE4013S3B2 (RRE4013S3B2)

KJ3102X1-BB2 (RKJ3102X1-BB2)

Модуль/плата 8-канального искробезопасного аналогового вывода от 4 до 20 мА

п/п

Идентификационные коды комплектов комплекса торгового знака DeltaV (ДельтаВ) с модулями в сборе(1)

Номер части комплекса торгового знака DeltaV (ДельтаВ)

Наименование модулей ввода/вывода аналоговых сигналов

Исполнение М-серия(2) и Р-серия(4)

10

VE4003S4B1 (RRE4003S4B1),

VE4003S5B1 (RRE4003S5B1)

KJ3224X1-BA1\BA2 (RKJ3224X1-BA1\ BA2)

Модуль/плата 8-канального аналогового ввода от -100 до +100 мВ (от термопар и низковольтовых источников напряжения)

11

VE4003S6B1 (RRE4003S6B1)

KJ3225X1-BA1\BA2 (RKJ3225X1-BA1\ BA2)

Модуль/плата 8-канального аналогового ввода от 0 до 2000 Ом (для термопреобразователей сопротивления(далее - ТС) и резистивных источников)

12

VE4003S7B1 (RRE4003S7B1)

KJ3231X1-BA1\BA2 (RKJ3231X1-BA1\ BA2)

Модуль/плата 4-канального изолированного ввода от 0 до 1000 Ом, от -100 до +100 мВ, от -10 до +10 В (от термопар и источников напряжения, от ТС и резистивных источников)

Исполнение S-серия1'" и Р-серия(4)

13

SE4015 (RSE4015)

KJ3212X1-BK1 (RKJ3212X1-BK1)

Модуль/плата 4-канального импульсного / частотного ввода

14

SE4003S2B1 (RSE4003S2B1),

SE4003S2B2 (RSE4003S2B2),

SE4003S2B4 (RSE4003S2B4),

SE4003S2B5 (RSE4003S2B5), SE4033S2B1 (RSE4033S2B1)

KJ3222X1-BK1 (RKJ3222X1-BK1)

Модуль/плата 8-канального аналогового ввода от 4 до 20 мА, HART

15

SE4003S2B6 (RSE4003S2B6)

KJ3223X1-BK1 (RKJ3223X1-BK1)

Модуль/плата 16-канального аналогового ввода от 4 до 20 мА, HART

16

SE4003S2B7 (RSE4003S2B7), SE4003S2B11 (RSE4003S2B11),

SE4053S2B11 (RSE4053S2B11), SE4083S2B11 (RSE4083S2B11)

KC3010X1-BK1 (RKC3010X1-BK1)

Модуль/плата 16-канального аналогового ввода от 4 до 20 мА, HART (серии PLUS (ПЛЮС))

17

SE4005S2B1 (RSE4005S2B1),

SE4005S2B2 (RSE4005S2B2),

SE4005S2B3 (rSE4005S2B'), SE4035S2B1 (RSE4035S2B1)

KJ3221X1-BK1 (RKJ3221X1-BK1)

Модуль/плата 8-канального аналогового вывода от 4 до 20 мА, HART

18

SE4005S2B4 (RSE4005S2B4), SE4033S2B11 (RSE4033S2B11), SE4005S2B5 (RSE4005S2B5), SE4035S2B5 (RSE4035S2B5), SE4055S2B5 (RSE4055S2B5), SE4085S2B5 (RSE4085S2B5)

KC3011X1-BK1

(RKC3011X1-BK1)

Модуль/плата 16-канального аналогового вывода от 4 до 20 мА, HART (серии PLUS (ПЛЮС))

п/п

Идентификационные коды комплектов комплекса торгового знака DeltaV (ДельтаВ) с модулями в сборе(1)

Номер части комплекса торгового знака DeltaV (ДельтаВ)

Наименование модулей ввода/вывода аналоговых сигналов

Исполнение S-серия1и Р-серия(4)

19

SE4003S4B1 (RSE4003S4B1),

SE4003S5B1 (RSE4003S5B1)

KJ3224X1-BK1 (RKJ3224X1-BK1)

Модуль/плата 8-канального аналогового ввода от -100 до +100 мВ (для термопар и низковольтовых источников напряжения)

20

SE4003S6B1 (RSE4003S6B1)

KJ3225X1-BK1 (RKJ3225X1-BK1)

Модуль/плата 8-канального аналогового ввода от 0 до 2000 Ом (для ТС и резистивных источников)

21

SE4003S7B1 (RSE4003S7B1)

KJ3231X1-BK1 (RKJ3231X1-BK1)

Модуль/плата 4-канального изолированного аналогового ввода от 0 до 1000 Ом, от -100 до +100 мВ, от -10 до +10 В (от термопар и источников напряжения, от ТС и резистивных источников)

Исполнение S-серия1" и Р-серия(6), C

HARM

22

SE4303T01 (RSE4303T01)

KL3021X1-BA1 (RKL3021X1-BA1)

Характеристический модуль электронной кроссировки аналогового ввода от 4 до 20 мА, HART

23

SE4304T01 (RSE4304T01)

KL3022X1-BA1 (RKL3022X1-BA1)

Характеристический модуль электронной кроссировки аналогового вывода от 4 до 20 мА, HART

24

SE4303T03 (RSE4303T03)

KL3031X1-BA1 (RKL3031X1-BA1)

Характеристический модуль электронной кроссировки аналогового ввода от 0 до 2000 Ом (для ТС и резистивных источников)

25

SE4303T02 (RSE4303T02), SE4303T52 (RSE4303T52)

KL3032X1-BA1 (RKL3032X1-BA1)

Характеристический модуль электронной кроссировки изолированного аналогового ввода от -100 до +100 мВ (для термопар и низковольтовых источников напряжения) со встроенным компенсатором холодного спая

26

SE4303T04 (RSE4303T04)

KL3023X1-BA1 (RKL3023X1-BA1)

Характеристический модуль электронной кроссировки аналогового ввода от -10 до +10 В постоянного тока

п/п

Идентификационные коды комплектов комплекса торгового знака DeltaV (ДельтаВ) с модулями в сборе(1)

Номер части комплекса торгового знака DeltaV (ДельтаВ)

Наименование модулей ввода/вывода аналоговых сигналов

Исполнение S-серия(5) и Р-серия(6), IS CHARM

27

SE4307T01 (RSE4307T01)

KL3101X1-BA1 (RKL3101X1-BA1)

Искробезопасный характеристический модуль электронной кроссировки аналогового ввода от 4 до 20 мА, HART

28

SE4308T01 (RSE4308T01)

KL3102X1-BA1

(RKL3102X1-BA1)

Искробезопасный характеристический модуль электронной кроссировки аналогового вывода от 4 до 20 мА, HART

Исполнение S-серия(5) и Р-серия(6), IS CHARM

29

SE4310T01 (RSE4310T01)

KL3106X1-BA1 (RKL3106X1-BA1)

Искробезопасный характеристический модуль электронной кроссировки аналогового ввода от 0 до 2000 Ом (для ТС и резистивных источников)

30

SE4309T01 (RSE4309T01), SE4309T51 (RSE4309T51)

KL3105X1-BA1 (RKL3105X1-BA1)

Искробезопасный характеристический модуль электронной кроссировки изолированного аналогового ввода от -100 до +100 мВ (от термопар и низковольтовых источников напряжения)

Примечание: (1) - комплекты отличаются типами клеммных блоков, крепежными элементами и наличием компонентов резервирования;

(2) - с контроллерами моделей MQ или MX;

(3) - с контроллерами моделей SQ или SX;

(4) - с контроллерами моделей PK100, PK300, PK750, PK1500;

(5) - c модулем CIOC и контроллерами моделей SQ или SX;

(6) - c модулем CIOC и контроллерами моделей PK100, PK300, PK750, PK1500.

Таблица 2 - Идентификационное обозначение и наименование модулей ввода/вывода комплек-

сов

DeltaV SIS / ДельтаВ ПАЗ в различных исполнениях

п/п

Идентификационные коды комплектов комплекса торгового знака DeltaV SIS (ДельтаВ ПАЗ) с модулями в сборе(1)

Номер части комплекса торгового знака DeltaV SIS (ДельтаВ ПАЗ)

Наименование модулей ввода/вывода аналоговых сигналов

Исполнение М-серия(2) и Р-серия(4)

1

VS3202 (RRS3202)

KJ2201X1-BA1 (RKJ2201X1-BA1)

Модуль/плата 16-канального логического вычислителя 1508 (SLS 1508) с вводом от 4 до 20 мА, HART

п/п

Идентификационные коды комплектов комплекса торгового знака DeltaV SIS (ДельтаВ ПАЗ) с модулями в сборе(1)

Номер части комплекса торгового знака DeltaV SIS (ДельтаВ ПАЗ)

Наименование модулей ввода/вывода аналоговых сигналов

Исполнение S-серия"3" и Р-серия(5), LS CHARM

2

SS4303T01 (RSS4303T01)

KL3021X1-LS1 (RKL3021X1-LS1)

Характеристический модуль электронной кроссировки приборной системы безопасности аналогового ввода от 4 до 20 мА, HART

3

SS4303T03 (RSS4303T03)

KL3031X1-LS1 (RKL3031X1-LS1)

Характеристический модуль электронной кроссировки приборной системы безопасности аналогового ввода от 0 до 2000 Ом (для ТС и резистивных источников)

4

SS4303T02 (RSS4303T02), SS4303T52 (RSS4303T52)

KL3032X1-LS1 (RKL3032X1-LS1)

Характеристический модуль электронной кроссировки приборной системы безопасности изолированного аналогового ввода от -100 до +100 мВ (для термопар и низковольтовых источников напряжения)

5

SS4303T04 (RSS4303T04)

KL3023X1-LS1 (RKL3023X1-LS1)

Характеристический модуль электронной кроссировки приборной системы безопасности аналогового ввода от -10 до +10 В

Исполнение S-серия"3" и Р-серия(5), IS LS CHARM

6

SS4307T01 (RSS4307T01)

KL3101X1-LS1

(RKL3101X1-LS1)

Искробезопасный характеристический модуль электронной кроссировки аналогового ввода от 4 до 20 мА, HART, для приборной системы безопасности

п/п

Идентификационные коды комплектов комплекса торгового знака DeltaV SIS (ДельтаВ ПАЗ) с модулями в сборе(1)

Номер части комплекса торгового знака DeltaV SIS (ДельтаВ ПАЗ)

Наименование модулей ввода/вывода аналоговых сигналов

Исполнение S-серия13" и Р-серия(5), IS LS CHARM

7

SS4310T01 (RSS4310T01)

KL3106X1-LS1 (RKL3106X1-LS1)

Искробезопасный характеристический модуль электронной кросси-ровки аналогового ввода от 0 до 2000 Ом (для ТС и резистивных источников) для приборной системы безопасности

8

SS4309T01 (RSS4309T01), SS4309T51 (RSS4309T51)

KL3105X1-LS1 (RKL3105X1-LS1)

Искробезопасный характеристический модуль электронной кросси-ровки изолированного аналогового ввода от -100 до +100 мВ (от термопар и низковольтовых источников напряжения) для приборной системы безопасности

Примечание: (1) - комплекты отличаются типами клеммных блоков, крепежными элементами и наличием компонентов резервирования;

(2) - c контроллерами М-серии (моделей MQ или MX) или S-серии (моделей SQ или SX);

(3) - c модулем CLSC и контроллером модели SZ;

(4) - c контроллерами P-серии (моделей PK100, PK300, PK750, PK1500);

(5) - c модулем CLSC и контроллерами P-серии (моделей PK100, PK300, PK750, PK1500)

Общий вид модулей различных модификаций представлен на рисунке 1 и 2.

Структурная схема построения систем на основе комплексов DeltaV / ДельтаВ и DeltaV SIS /

ДельтаВ ПАЗ приведена на рисунке 3.

Схемы обозначения места нанесения знака поверки представлены на рисунках 5 и 6.

а)

б)

г)

д)

е)

ж)

з)

Рисунок 1 - Общий вид модулей комлексов DeltaV / ДельтаВ и DeltaV SIS / ДельтаВ ПАЗ: а) исполнение М-серия для комплексов DeltaV / ДельтаВ;

б) исполнение М-серия для комплексов DeltaV / ДельтаВ (в новом корпусе);

в) исполнение S-серия для комплексов DeltaV / ДельтаВ;

г) исполнение М-серия для комплексов DeltaV SIS / ДельтаВ ПАЗ;

д) исполнение S-серия, CHARM для комплексов DeltaV / ДельтаВ;

е) исполнение S-серия, IS CHARM для комплексов DeltaV / ДельтаВ;

ж) исполнение S-серия, IS LS CHARM для комплексов DeltaV SIS / ДельтаВ ПАЗ;

з) исполнение S-серия, LS CHARM для комплексов DeltaV SIS / ДельтаВ ПАЗ.

а)                                                               б)

в)

г)

Рисунок 2 - Общий вид модулей комлексов DeltaV / ДельтаВ и DeltaV SIS / ДельтаВ ПАЗ: а) исполнение P-серия для комплексов DeltaV / ДельтаВ с модулями ввода/вывода M-серии; б) исполнение S-серия, CHARM для комплексов DeltaV / ДельтаВ (горизонтального иполне-ния);

в) исполнение P-серия для комплексов DeltaV / ДельтаВ с модулями ввода/вывода S-серии;

г) исполнение P-серия для комплексов DeltaV SIS / ДельтаВ ПАЗ с модулями ввода/вывода М-серии (модули/платы 16-канального логического вычислителя 1508).

Рисунок 3 - Структурная схема построения систем на основе комплексов DeltaV / ДельтаВ и DeltaV SIS / ДельтаВ ПАЗ

г

*

Л

А-        ।

С С L j

а) запираемый шкаф

б) запираемый полевой шкаф

в) запираемое помещение с аппаратными средствами

Рисунок 4 - Примеры вариантов размещения комплексов с ограничением несанкционированного доступа к модулям ввода/вывода и аппаратным средствам

б)

Контроллер

w

Блок питания

Модули ввода/вывода

а)           Модули ввода/вывода

Место нанесения знака поверки

в)

Рисунок 5 - Схема обозначения места нанесения знака поверки: а) исполнение М-серия для комплексов DeltaV / ДельтаВ;

б) исполнение S-серия для комплексов DeltaV / ДельтаВ;

в) исполнение М-серия для комплексов DeltaV SIS / ДельтаВ ПАЗ

Контроллер

Блок питания    /

Модули ввода/вывода

Блок питания

Резервирующий контроллер

\     Резервирующий

, \   блок питания

б)

а)

Место нанесения знака поверки

в)

г)

Рисунок 6 - Схема обозначения места нанесения знака поверки:

а) исполнение S-серия, CHARM для комплексов DeltaV / ДельтаВ;

б) исполнение S-серия, IS CHARM для комплексов DeltaV / ДельтаВ;

в) исполнение S-серия, IS LS CHARM для комплексов DeltaV SIS / ДельтаВ ПАЗ;

г) исполнение S-серия, LS CHARM для комплексов DeltaV SIS / ДельтаВ ПАЗ

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) комплексов состоит из встроенного в устройства (модули) и внешнего, устанавливаемое на персональный компьютер (рабочие станции операторов) на базе операционной системы Microsoft Windows.

Встроенное ПО влияющее на метрологические характеристики, устанавливается во флэш-память микропроцессора устройства (модуля, контроллера) при выпуске в производственном цикле на заводе-изготовителе. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем.

Идентификационные данные встроенного ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

№ п. таблицы 1

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) ПО, не ниже

Цифровой идентификатор ПО

Исполнение М-серия для комплексов DeltaV / ДельтаВ

ПО модулей ввода/вывода

1

Multifunction I/O Card

Rev 3.26

-

2

AI Card, 8Ch, 4-20 mA, HART, Series 2

Rev 2.43

3

AI Card, 16Ch, 4-20 mA, HART, Series 2

Rev 2.33

4

AI Card, 16Ch, 4-20 mA, HART, PLUS

Rev 1.28

5

AI Card, 4-20 mA, IS, HART

Rev 2.40

6

AO Card, 8Ch, 4-20 mA, HART

Rev 2.42

7

AO Card, 16Ch, 4-20 mA, HART, PLUS

Rev 1.28

8

AO Card, 4-20 mA, IS, HART

Rev 2.10

9

AO Card, 8Ch, 4-20 mA, IS, Series 2

Rev 2.01

10

Thermocouple Input Card, 8Ch, Series 2

Rev 1.31

11

RTD Input Card, 8Ch

Rev 1.31

12

Isolated Input Card, 4Ch

Rev 2.35

Исполнение S-серия для комплексов DeltaV / ДельтаВ

ПО модулей ввода/вывода

13

Multifunction I/O Card

Rev 3.26

-

14

AI Card, 8Ch, 4-20 mA, HART, S Series

Rev 2.43

15

AI Card, 16Ch, 4-20 mA, HART, S Series

Rev 2.33

16

AI Card, 16Ch, 4-20 mA, HART, PLUS

Rev 1.28

17

AO Card, 8Ch, 4-20 mA, HART, S Series

Rev 2.43

18

AO Card, 16Ch, 4-20 mA, HART, PLUS

Rev 1.28

19

Thermocouple Input Card, 8Ch, S Series

Rev 1.31

20

RTD Input Card, 8Ch, S Series

Rev 1.31

21

Isolated Input Card, 4Ch, S Series

Rev 2.35

Идентификационные данные (признаки)

№ п. таблицы 1

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) ПО, не ниже

Цифровой идентификатор ПО

Исполнение S-серия, CHARM для комплексов DeltaV / ДельтаВ

ПО модулей ввода/вывода

22

AI Card, 4-20 mA, HART, CHARM

Rev 1.59

-

23

AO Card, 4-20 mA, HART, CHARM

Rev 1.57

24

RTD/Resistance Input Card, CHARM

Rev 1.56

25

Thermocouple/mV Input Card, CHARM

Rev 1.56

26

AI Card, 0-10 VDC, Isolated, CHARM

Rev 1.56

И

сполнение S-серия, IS CHARM для комплексов DeltaV / ДельтаВ

ПО модулей ввода/вывода

27

IS AI Card, 4-20 mA, HART, CHARM

Rev 1.59

-

28

IS AO Card, 4-20 mA, HART, CHARM

Rev 1.57

29

IS RTD/Resistance Input Card, CHARM

Rev 1.56

30

IS Thermocouple/mV Input Card, CHARM

Rev 1.56

Идентификационные данные (признаки)

№ п. таблицы 2

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) ПО, не ниже

Цифровой идентификатор ПО

Исполнение М-серия для комплексов DeltaV S

S / ДельтаВ ПАЗ

ПО модуля ввода

1

Logic Solver, 16Ch, configurable

Rev 3.2.1.2.cr

-

Исполнение S-серия, LS CHARM для комплексов DeltaV SIS

ПО модулей ввода

2

LS AI Card, 4-20 mA, HART, CHARM

Rev 1.15

-

3

LS RTD/Resistance Input Card, CHARM

Rev 1.11

4

LS Thermocouple/mV Input Card, CHARM

Rev 0.14

5

LS AI Card, 0-10 VDC, Isolated, CHARM

Rev 1.14

Исполнение S-серия, IS LS CHARM для комплексов DeltaV SIS / ДельтаВ ПАЗ

ПО модулей ввода

6

LS IS AI Card, 4-20 mA, HART, CHARM

Rev 1.15

-

7

LS IS RTD/Resistance Input Card, CHARM

Rev 1.91

8

LS IS Thermocouple/mV CHARM

Rev 1.85

Влияние встроенного ПО учтено при нормировании метрологических характеристик комплексов. Комплексы имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллеров от чтения и записи.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Внешнее ПО «Программное обеспечение DeltaV / ДельтаВ» включает в себя набор инструментальных и исполнительных программных модулей. Все программные модули, входящие в состав внешнего ПО комплексов, не являются метрологически значимыми и не дают доступ к внутренним программным микрокодам измерительных модулей (метрологические характеристики модулей нормированы с учетом внешеного ПО) и позволяют выполнять следующие задачи:

- выполнять конфигурирование и настройку параметров многоуровневых распределенных систем, контуров управления (выбор количества используемых измерительных каналов, диапазон измерения и тип сигналов, вид подключаемого измерительного первичного преобразователя и др.);

- контроль параметров технологического процесса;

- предупредительную и аварийную сигнализацию при выходе технологических пара

метров за установленные границы и при обнаружении неисправностей оборудования;

- противоаварийную защиту оборудования;

- представление технологической и системной информации;

- накопление, регистрацию и хранение поступающей информации;

- самодиагностику функционирования;

- автоматическое составление отчетов и рабочих (режимных) листов;

- вывод данных на печать.

Команды и данные, переданные через интерфейсы связи, не оказывают влияние на достоверность результатов измерений.

Средства защиты внешнего ПО от несанкционированного доступа, преднамеренных и непреднамеренных изменений интегрированы в пакеты программного обеспечения. Защита обеспечивается интерфейсом администрирования пользователей, системой лицензирования ПО производителя и аппаратным методом (ключ аппаратной защиты).

И дентификационные данные внешнего ПО представлены в таблице 4.

Таблица 4 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Программное обеспечение DeltaV / ДельтаВ» DeltaV_1 xxx_TFSxxxxxx_xx(*)

Номер версии (идентификационный номер ПО), не ниже

V13.3.1

Цифровой идентификатор ПО

-

Примечание: () - значения «ххх» и «хххххх» - цифровые значения ревизии/подверсии ПО (где «ххх» - значение от 331 до 999; «хххххх» - значение от 000001 до 999999);

Уровень защиты внешнего программного обеспечения - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Технические характеристики

Таблица 5 - Метрологические характеристики

№ п. таблицы 1

Модули ввода/вывода аналоговых сигналов (номер части комплекса)

Наименование характеристики

Диапазон измерений входного и выходного сигнала

Количество каналов

Рабочий диапазон температуры, °C

Пределы допускаемой погрешности (1)

Значение

Исполнение М-серия(1) и Р-серия(4) для комплексов DeltaV / ДельтаВ

1

KJ3212X1-BA1\BA2 /

RKJ3212X1-BA1\BA2

от 0,1 Гц до 50 кГц (вход)

4

от -40 до +70

±0,1 %(2)

2

KJ3222X1-BA1\BA2 /

RKJ3222X1-BA1\BA2

от 4 до 20 мА, HART (вход)

8

от -40 до +70

±0,1 %

3

KJ3223X1-BA1\BA2 /

RKJ3223X1-BA1\BA2

16

±0,2 %

4

KC3010X1-BA1\BA2 /

RKC3010X1-BA1\BA2

5

KJ3102X1-BA1\BA2 /

RKJ3102X1-BA1\BA2

от 4 до 20 мА, HART (искробезопасный вход)

8

от 0 до +60

±0,25 %

6

KJ3221X1-BA1\BA2 /

RKJ3221X1-BA1\BA2

от 4 до 20 мА, HART (выход)

8

от -40 до +70

±0,25 %

7

KC3011X1-BA1\BA2 /

RKC3011X1-BA1\BA2

от 4 до 20 мА, HART (выход)

16

от -40 до +70

±0,25 %

8

KJ3102X1-BE1/

RKJ3102X1-BE1

от 4 до 20 мА, HART (искробезопасный выход)

8

от 0 до +60

±0,25 %

9

KJ3102X1-BB2/

RKJ3102X1-BB2

от 4 до 20 мА (искробезопасный выход)

8

от 0 до +60

±0,25 %

10

KJ3224X1-BA1\BA2 /

RKJ3224X1-BA1\BA2

от -100 до +100 мВ (вход)

8

от -40 до +70

см. таблицу 6

11

KJ3225X1-BA1\BA2 /

RKJ3225X1-BA1\BA2

от 0 до 2000 Ом (вход)

8

от -40 до +70

см. таблицу 7

12

KJ3231X1-BA1\BA2 /

RKJ3231X1-BA1\BA2

от 0 до 1000 Ом от -100 до +100 мВ от -10 до +10 В (вход)

4

от -40 до +70

см. таблицы 8, 9, 10

№ п. таблицы 1

Модули ввода/вывода аналоговых сигналов (номер части комплекса)

Наименование характеристики

Диапазон измерений входного и выходного сигнала

Количество каналов

Рабочий диапазон температуры, °C

Пределы допускаемой погрешности (1)

Значение

Исполнение S-серия15) и Р-серия(4) для комплексов DeltaV / ДельтаВ

13

KJ3212X1-BK1/

RKJ3212X1-BK1

от 10 Гц до 50 кГц (вход)

4

от -40 до +70

±0,1 %(2)

14

KJ3222X1-BK1/

RKJ3222X1-BK1

от 4 до 20 мА, HART (вход)

8

от -40 до +70

±0,1 %

15

KJ3223X1-BK1/

RKJ3223X1-BK1

16

от -40 до +70

±0,2 %

16

KC3010X1-BK1/

RKC3010X1-BK1

17

KJ3221X1-BK1/

RKJ3221X1-BK1

от 4 до 20 мА, HART (выход)

8

от -40 до +60 включ. св. +60 до +70

±0,25 %

±0,4 %

18

KC3011X1-BK1/

RKC3011X1-BK1

16

от -40 до +70

±0,25 %

Исполнение S-серия*'5) и Р-серия(4) для комплексов DeltaV / ДельтаВ

19

KJ3224X1-BK1/

RKJ3224X1-BK1

от -100 до +100 мВ (вход)

8

от -40 до +70

см. таблицу 6

20

KJ3225X1-BK1/

RKJ3225X1-BK1

от 0 до 2000 Ом (вход)

8

от -40 до +70

см. таблицу 7

21

KJ3231X1-BK1/

RKJ3231X1-BK1

от 0 до 1000 Ом от -100 до +100 мВ от -10 до +10 В (вход)

4

от -40 до +70

см. таблицы 8, 9, 10

№ п. таблицы 1

Модули ввода/вывода аналоговых сигналов (номер части комплекса)

Наименование характеристики

Диапазон измерений входного и выходного сигнала

Количество каналов

Рабочий диапазон температуры, °C

Пределы допускаемой погрешности (1)

Значение

Исполнение S-серия"" и Р-серия(7), CHARM для комплексов DeltaV / ДельтаВ

22

KL3021X1-BA1/

RKL3021X1-BA1

от 4 до 20 мА, HART (вход)

1

от -40 до 0 включ. св. 0 до +60 включ. св. +60 до +70

±0,25 %

±0,1 %

±0,25 %

23

KL3022X1-BA1/

RKL3022X1-BA1

от 4 до 20 мА, HART (выход)

от -40 до 0 включ. св. 0 до +60 включ. св. +60 до +70

±0,5 %

±0,25 %

±0,5 %

24

KL3031X1-BA1/

RKL3022X1-BA1

от 0 до 2000 Ом (вход)

от -40 до +70

см. таблицу 11

25

KL3032X1-BA1/

RKL3032X1-BA1

от -100 до +100 мВ (вход)

см. таблицу 12

26

KL3023X1-BA1/

RKL3023X1-BA1

от -10 до +10 В (вход)

см. таблицу 15

Исполнение S-серия'6) и Р-серия(/), IS CHARM для комплексов DeltaV / ДельтаВ

27

KL3101X1-BA1/

RKL3101X1-BA1

от 4 до 20 мА, HART (искробезопасный вход)

1

от -40 до 0 включ. св. 0 до +60 включ. св. +60 до +70

±0,25 %

±0,1 %

±0,25 %

28

KL3102X1-BA1/

RKL3102X1-BA1

от 4 до 20 мА, HART (искробезопасный выход)

от -40 до 0 включ. св. 0 до +60 включ. св. +60 до +70

±0,5 %

±0,25 %

±0,5 %

29

KL3106X1-BA1/

RKL3106X1-BA1

от 0 до 2000 Ом (искробезопасный вход)

от -40 до +70

см. таблицу 14

30

KL3105X1-BA1/

RKL3105X1-BA1

от -100 до +100 мВ (искробезопасный вход)

см. таблицу 13

№ п. таблицы 2

Модули ввода/вывода аналоговых сигналов (номер части комплекса)

Наименование характеристики

Диапазон измерений входного и выходного сигнала

Количество каналов

Рабочий диапазон температуры, °C

Пределы допускаемой погрешности (1)

Значение

Исполнение М-серия(3) (5) и Р-серия(4) для комплексов DeltaV SIS / ДельтаВ ПАЗ

1

KJ2201X1-BA1/

RKJ2201X1-BA1

от 4 до 20 мА, HART (вход)

16

от -40 до +70

±0,1 %

Исполнение S-серия(8) и Р-серия(9), LS CHARM для комплексов DeltaV SIS / ДельтаВ ПАЗ

2

KL3021X1-LS1/

RKL3021X1-LS1

от 4 до 20 мА, HART (вход)

1

от -40 до 0 включ. св. 0 до +60 включ. св. +60 до +70

±0,25 %

±0,1 %

±0,25 %

3

KL3031X1-LS1/

RKL3031X1-LS1

от 0 до 2000 Ом (вход)

от -40 до +70

см. таблицу

11

4

KL3032X1-LS1/

RKL3032X1-LS1

от -100 до +100 мВ (вход)

см. таблицу 12

5

KL3023X1-LS1/

RKL3023X1-LS1

от -10 до +10 В (вход)

см. таблицу 15

Исполнение S-серия*'8) и Р-серия(9), IS LS CHARM для комплексов DeltaV SIS / ДельтаВ ПАЗ

6

KL3101X1-LS1/

RKL3101X1-LS1

от 4 до 20 мА, HART (искробезопасный вход)

1

от -40 до 0 включ. св. 0 до +60 включ. св. +60 до +70

±0,25 %

±0,1 %

±0,25 %

7

KL3106X1-LS1/

RKL3106X1-LS1

от 0 до 2000 Ом (искробезопасный вход)

от -40 до +70

см. таблицу

14

8

KL3105X1-LS1/

RKL3105X1-LS1

от -100 до +100 мВ (искробезопасный вход)

см. таблицу 13

Примечание: (1) - погрешность, выраженная в %, является приведенной (к верхней границе диапазона);

(2) - относительная погрешность;

(3) - с контроллерами моделей MQ или MX;

(4) - с контроллерами моделей PK100, PK300, PK750;

(5) - с контроллерами моделей SQ или SX;

(6) - c модулем CIOC и контроллерами моделей SQ или SX;

(7) - c модулем CIOC и контроллерами моделей PK100, PK300, PK750, PK1500;

(8) - c модулем CLSC и контроллером модели SZ;

(9) - c модулем CLSC и контроллерами моделей PK100, PK300, PK750, PK1500

Таблица 6 - Метрологические характеристики модулей KJ3224X1-BA1\BA2 / RKJ3224X1-BA1\BA2, KJ3224X1-BK1 / RKJ3224X1-BK1

Источник сигнала

Наименование характеристики

Диапазон измерений, °C

Пределы допускаемой основной абсолютной погрешности, °C (мВ) (1)

Пределы допускаемой дополнительной погрешности, °C/°C (мВ/°С)

Разрешение, °C (мВ)

Значение

Термопара В (ТПР)

от +500 до +1810

±2,4

±0,056

0,18

Термопара E (ТХКн)

от -200 до +1000

±0,6

±0,008

0,07

Термопара J (ТЖК)

от -190 до +1200

±0,8

±0,011

0,05

Термопара K (ТХА)

от -200 до +1372

±0,5

±0,016

0,18

Термопара N (ТНН)

от -190 до +1300

±1

±0,007

0,1

Термопара R (ТПП)

от -50 до +1768

±2,1

±0,013

0,14

Термопара S (ТПП)

от -40 до +1768

±2,2

±0,067

0,24

Термопара T (ТМК)

от -200 до +400

±0,7

±0,001

0,04

Низковольтовый источник напряжения

(от-100 до +100)

(±0,1)

(±0,002)

(0,003)

Примечания: (1) - пределы допускаемой погрешности компенсации холодного спая ±1°C;

Пределы допускаемой погрешности термопар указаны с учетом погрешности компенсации холодного спая

Таблица 7 - Метрологические характеристики модулей KJ3225X1-BA1\BA2 / RKJ3225X1-

BA1\BA2 , KJ3225X1-BK1 / RKJ3225X1-BK1

Источник сигнала

Наименование характеристики

Диапазон измерений, °C (Ом)

Пределы допускаемой основной абсолютной погрешности, °C (Ом)

Пределы допускаемой дополнительной погрешности, °C/°C (Ом/°С)

Разрешение, °C (Ом)

Значение

ТС Pt100

от -200 до +850

±0,5

±0,018

0,05

ТС Pt200

от -200 до +850

±0,5

±0,012

0,05

ТС Pt500

от -200 до +850

±3,5

±0,063

0,18

ТС Ni120

от -70 до +300

±0,2

±0,006

0,02

ТС Cu10

от -30 до +140

±2

±0,157

0,23

Переменное сопротивление

(от 0 до 2000)

(±6,2)

(±0,112)

(0,02)

(от 0 до 1000)(1)

(±0,4)(1)

(±0,009)(1)

(0,05)(1)

Примечание: (1) - определяется пользователем для платиновых ТС

Таблица 8 - Метрологические характеристики модулей KJ3231X1-BA1\BA2 / RKJ3231X1-

BA1\BA2, KJ3231X1-BK1 / RKJ3231X1-BK1___________________________________________

Наименование характеристики

Диапазон измерений напряжения постоянного тока, В

Пределы допускаемой основной абсолютной погрешности, В

Пределы допускаемой дополнительной погрешности, В/°С

Разрешение, В

Значение

от 0 до 5

±0,005

±0,0002

0,00009

от 0 до 10

±0,01

±0,0004

0,00016

от 1 до 5

±0,005

±0,0002

0,00009

от -1 до +1

±0,0025

±0,0002

0,00015

от -5 до +5

±0,005

±0,0002

0,00017

от -10 до +10

±0,01

±0,0004

0,0003

Таблица 9 - Метрологические характеристики модулей KJ3231X1-BA1\BA2 / RKJ3231X1-

BA1\BA2, KJ3231X1-BK1 / RKJ3231X1-BK1___________________________________________

Источник сигнала(1)

Наименование характеристики

Диапазон измерений, °C (мВ)

Пределы допускаемой основной абсолютной погрешности, °C (мВ) (2)

Пределы допускаемой дополнительной погрешности, °C/°C (мВ/°С)

Разрешение, °C (мВ)

Значение

Термопара В (ТПР)

от +500 до +1810

±1,2

±0,116

0,09

Термопара E (ТХКн)

от -200 до +1000

±0,5

±0,004

0,05

Термопара J (ТЖК)

от -190 до +1200

±0,6

±0,005

0,06

Термопара K (ТХА)

от -140 до +1372

±0,5

±0,013

0,05

Термопара N (ТНН)

от -190 до +1300

±1

±0,015

0,05

Термопара R (ТПП)

от 0 до +1768

±1,7

±0,083

0,06

Термопара S (ТПП)

от 0 до +1768

±1,8

±0,095

0,08

Термопара T (ТМК)

от -200 до +400

±0,7

±0,025

0,04

Низковольтовый источник напряжения

(от -20 до +20)

(±0,02)

(±0,001)

(0,0008)

(от -50 до +50)

(±0,03)

(±0,0005)

(0,0017)

(от -100 до +100)

(±0,05)

(±0,0003)

(0,0031)

Примечания: (1) - источники сигналов имеют изолированный вход;

(2) - пределы допускаемой погрешности компенсации холодного спая ±1°C;

Пределы допускаемой погрешности термопар указаны с учетом погрешности компенсации холодного спая

Таблица 10 - Метрологические характеристики модулей KJ3231X1-BA1\BA2 / RKJ3231X1-BA1\BA2, KJ3231X1-BK1 / RKJ3231X1-BK1

Источник сигнала(1)

Наименование характеристики

Диапазон измерений, °C (Ом)

Пределы допускаемой основной абсолютной погрешности, °C (Ом)

Пределы допускаемой дополнительной погрешности, °C/°C (Ом/°С)

Разрешение, °C (Ом)

Значение

ТС Pt100

от -200 до +850

±0,5

±0,018

0,05

ТС Pt200

от -200 до +850

±0,5

±0,012

0,05

ТС Ni120

от -60 до +180

±0,2

±0,006

0,02

ТС Cu10

от -30 до +140

±2

±0,076

0,23

Переменное сопротивление

(от 1 до 1000)

(±0,5)

(±0,018)

(0,02)

(от 0 до 1000)(2)

(±0,4)(2)

(±0,009)(2)

(0,05)(2)

Примечание: (1)- источники сигналов имеют изолированный вход;

(2) - определяется пользователем для платиновых ТС

Таблица 11 - Метрологические характеристики модулей KL3031X1-BA1 / RKL3031X1-BA1, KL3031X1-LS1 / RKL3031X1-LS1

Источник сигнала

Наименование характеристики

Диапазон измерений, °C (Ом)

Пределы допускаемой основной абсолютной погрешности, °C (Ом)

Пределы допускаемой дополнительной погрешности, °C/°C (Om/°C)

Разрешение, °C (Ом)

Значение

ТС Pt100

от -200 до +850

±0,25

±0,02

0,02

ТС Pt200

от -200 до +850

±0,25

±0,02

0,02

ТС Pt500

от -200 до +850

±0,25

±0,02

0,02

ТС Pt1000

от -200 до +260

±0,25

±0,02

0,01

ТС Ni120

от -60 до +180

±0,15

±0,01

0,01

ТС Ni100

от -60 до +180

±0,2

±0,01

0,01

ТС Ni200

от -60 до +180

±0,2

±0,01

0,01

ТС Ni500

от -60 до +180

±0,2

±0,01

0,01

ТС Ni1000

от -60 до +140

±0,2

±0,01

0,01

ТС Cu10

от -180 до +200

±0,25

±0,02

0,01

Переменное сопротивление

(от 0 до 2000)

(±0,25)

(±0,03)

(0,031)

Таблица 12 - Метрологические характеристики модулей KL3032X1-BA1 / RKL3032X1-BA1, KL3032X1-LS1 / RKL3032X1-LS1

Источник сигнала (1)

Наименование характеристики

Диапазон измерений, °C (мВ)

Пределы допускаемой основной абсолютной погрешности, °C (мВ) (2)

Пределы допускаемой дополнительной погрешности, °C/°C (мВ/°С)

Разрешение, °C (мВ)

Значение

Термопара В (ТПР)

от +250 до +1820

±0,8

±0,06

0,024

Термопара E (ТХКн)

от -200 до +1000

±0,4

±0,03

0,018

Термопара J (ТЖК)

от -210 до +1200

±0,6

±0,04

0,022

Термопара K (ТХА)

от -200 до +1372

±0,4

±0,03

0,025

Термопара N (ТНН)

от -200 до +1300

±0,6

±0,04

0,024

Термопара R (ТПП)

от -50 до +1768

±0,8

±0,05

0,028

Термопара S (ТПП)

от -50 до +1768

±0,8

±0,05

0,028

Термопара T (ТМК)

от -200 до +400

±0,5

±0,02

0,01

Низковольтовый источник напряжения

(от -20 до +20)

(±0,01)

(±0,0005)

(0,0006)

(от -50 до +50)

(±0,02)

(±0,001)

(0,0015)

(от -100 до +100)

(±0,025)

(±0,002)

(0,0031)

Примечания: (1)- источники сигналов имеют изолированный вход;

(2) - пределы допускаемой погрешности компенсации холодного спая ±1°C;

Пределы допускаемой погрешности термопар указаны с учетом погрешности компенсации холодного спая;

Таблица 13 - Метрологические характеристики модулей KL3105X1-BA1 / RKL3105X1-BA1, KL3105X1-LS1 / RKL3105X1-LS1

Источник сигнала(1)

Наименование характеристики

Диапазон измерений, °C

Пределы допускаемой основной абсолютной погрешности, °C (2)

Пределы допускаемой дополнительной погрешности, °C/°C

Разрешение, °C

Значение

Термопара В (ТПР)

от +250 до +400 включ. св. +400 до +1820

±2,5

±1,7

±0,07

±0,05

0,024

Термопара E (ТХКн)

от -200 до +1000

±0,6

±0,03

0,018

Термопара J (ТЖК)

от -200 до +1200

±0,7

±0,03

0,022

Термопара K (ТХА)

от -200 до +1370

±1,2

±0,05

0,025

Термопара N (ТНН)

от -200 до +1300

±1,1

±0,04

0,024

Термопара R (ТПП)

от -50 до +1767

±1,7

±0,06

0,028

Термопара S (ТПП)

от -50 до +1767

±1,9

±0,07

0,028

Термопара T (ТМК)

от -250 до +200 включ. св. +200 до +400

±1,7

±0,7

±0,05

±0,02

0,01

Источник сигнала(1)

Наименование характеристики

Диапазон измерений, мВ

Пределы допускаемой основной абсолютной погрешности, мВ (2)

Пределы допускаемой дополнительной погрешности, мВ/°С

Разрешение, мВ

Значение

Низковольтовый источник напряжения

от -20 до +20

±0,02

±0,0008

0,0006

от -50 до +50

±0,04

±0,0017

0,0015

от -100 до +100

±0,05

±0,0025

0,0031

Примечания: (1)- источники сигналов имеют изолированный вход;

(2) - пределы допускаемой погрешности компенсации холодного спая ±1°C;

Пределы допускаемой погрешности термопар указаны с учетом погрешности компенсации холодного спая;

Таблица 14 - Метрологические характеристики модулей KL3106X1-BA1 / RKL3106X1-BA1, KL3106X1-LS1 / RKL3106X1-LS1

Источник сигнала

Наименование характеристики

Диапазон измерений, °C (Ом)

Пределы допускаемой основной абсолютной погрешности, °C (Ом)

Пределы допускаемой дополнительной погрешности, °C/°C (Ом/°С)

Разрешение, °C (Ом)

Значение

ТС Pt100

от -200 до +850

±0,5

±0,015

0,02

ТС Pt200

от -200 до +850

±0,4

±0,014

0,02

ТС Pt500

от -200 до +850

±0,34

±0,014

0,02

ТС Pt1000

от -200 до +260

±0,14

±0,006

0,01

ТС Ni120

от -60 до +180

±0,18

±0,003

0,01

ТС Ni100

от -60 до +180

±0,12

±0,003

0,01

ТС Ni200

от -60 до +180

±0,11

±0,003

0,01

ТС Ni500

от -60 до +180

±0,08

±0,003

0,01

ТС Ni1000

от -60 до +140

±0,06

±0,003

0,01

ТС Cu10

от -180 до +200

±0,7

±0,02

0,01

Переменное сопротивление

(от 0 до 2000)

(±0,5)

(±0,02)

(0,031)

Таблица 15 - Метрологические характеристики модулей KL3023X1-BA1 / RKL3023X1-BA1, KL3023X1-LS1 / RKL3023X1-LS1

Наименование характеристики

Диапазон измерений, В

Пределы допускаемой основной абсолютной погрешности, В

Пределы допускаемой дополнительной погрешности, В/°С

Разрешение, В

Значение

от 0 до 5

±0,005

±0,0005

0,00008

от 0 до 10

±0,01

±0,001

0,00015

от 1 до 5

±0,005

±0,0005

0,00006

от -1 до +1

±0,0025

±0,0002

0,00003

от -5 до +5

±0,005

±0,0005

0,00015

от -10 до +10

±0,01

±0,001

0,0003

Таблица 16 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания(1):

- модули ввода/вывода аналоговых сигналов:

24

- напряжение сети постоянного тока, В

- комплексы DeltaV / ДельтаВ, DeltaV SIS / ДельтаВ ПАЗ:

230±23 50±1

- напряжение сети переменного тока, В - частота сети переменного тока, Гц

Г абаритные размеры средства измерений, мм, не более

- для модулей ввода/вывода аналоговых сигналов (без клеммного блока)

-комплекса DeltaV SIS / ДельтаВ ПАЗ: - KJ2201X1-BA1 / RKJ2201X1-BA1:

- высота

- ширина

90

- длина

115

-комплекса DeltaV / ДельтаВ:

- KJ3212X1-BA1\BA2 / RKJ3212X1-BA1\BA2, KJ3222X1-BK1 /

110

RKJ3222X1-BK1, KJ3223X1-BK1 / RKJ3223X1-BK1, KC3010X1-BK1 /

RKC3010X1-BK1, KJ3224X1-BK1 / RKJ3224X1-BK1, KJ3225X1-BK1 /

RKJ3225X1-BK1, KJ3231X1-BK1 / RKJ3231X1-BK1, KJ3221X1-BK1 /

RKJ3221X1-BK1, KC3011X1-BK1 / RKC3011X1-BK1:

- высота

- ширина

45

- длина

135

- KJ3212X1-BK1 / RKJ3212X1-BK1, KJ3222X1-BA1\BA2 / RKJ3222X1-

135

BA1\BA2, KJ3102X1-BA1\BA2 / RKJ3102X1-BA1\BA2, KJ3102X1-BE1 / RKJ3102X1-BE1, KJ3102X1-BB2 / RKJ3102X1-BB2, KJ3223X1-BA1\BA2 / RKJ3223X1-BA1\BA2, KC3010X1-BA1\BA2 / RKC3010X1-BA1\BA2, KJ3224X1-BA1\BA2 / RKJ3224X1-BA1\BA2, KJ3225X1-BA1\BA2 / RKJ3225X1-BA1\BA2, KJ3231X1-BA1\BA2 / RKJ3231X1-BA1\BA2, KJ3221X1-BA1\BA2 / RKJ3221X1-BA1\BA2, KC3011X1-BA1\BA2 / RKC3011X1-BA1\BA2:

- высота

45

- ширина

110

- длина

110

Наименование характеристики

Значение

-комплекса DeltaV SIS / ДельтаВ ПАЗ:

- KL3031X1-LS1 / RKL3031X1-LS1, KL3032X1-LS1 / RKL3032X1-LS1,

KL3105X1-LS1 / RKL3105X1-LS1, KL3106X1-LS1 / RKL3106X1-LS1,

KL3023X1-LS1 / RKL3023X1-LS1, KL3101X1-LS1 / RKL3101X1-LS1,

KL3021X1-LS1 / RKL3021X1-LS1:

- высота

15

- ширина

80

- длина

135

- комплекса DeltaV / ДельтаВ:

- KL3031X1-BA1 / RKL3031X1-BA1, KL3032X1-BA1 / RKL3032X1-BA1,

KL3105X1-BA1 / RKL3105X1-BA1, KL3106X1-BA1 / RKL3106X1-BA1,

KL3023X1-BA1 / RKL3023X1-BA1, KL3022X1-BA1 / RKL3022X1-BA1,

KL3102X1-BA1 / RKL3102X1-BA1, KL3021X1-BA1 / RKL3021X1-BA1,

KL3101X1-BA1 / RKL3101X1-BA1:

- высота

15

- ширина

50

- длина

80

Масса, г, не более

- для модулей ввода/вывода аналоговых сигналов (без клеммного блока):

-комплекса DeltaV SIS / ДельтаВ ПАЗ:

- KJ2201X1-BA1 / RKJ2201X1-BA1;

- KL3031X1-LS1 / RKL3031X1-LS1, KL3032X1-LS1 / RKL3032X1-LS1,

500

KL3105X1-LS1 / RKL3105X1-LS1, KL3106X1-LS1 / RKL3106X1-LS1, KL3023X1-LS1 / RKL3023X1-LS1, KL3101X1-LS1 / RKL3101X1-LS1, KL3021X1-LS1 / RKL3021X1-LS1;

80

- комплекса DeltaV / ДельтаВ:

- KJ3212X1-BA1\BA2 / RKJ3212X1-BA1\BA2, KJ3222X1-BK1 /

RKJ3222X1-BK1, KJ3223X1-BK1 / RKJ3223X1-BK1, KC3010X1-BK1 / RKC3010X1-BK1, KJ3224X1-BK1 / RKJ3224X1-BK1, KJ3225X1-BK1 / RKJ3225X1-BK1, KJ3231X1-BK1 / RKJ3231X1-BK1, KJ3221X1-BK1 / RKJ3221X1-BK1, KC3011X1-BK1 / RKC3011X1-BK1, KJ3212X1-BK1 / RKJ3212X1-BK1, KJ3222X1-BA1\BA2 / RKJ3222X1-BA1\BA2, KJ3102X1-BA1\BA2 / RKJ3102X1-BA1\BA2, KJ3102X1-BE1 / RKJ3102X1-BE1, KJ3102X1-BB2 / RKJ3102X1-BB2, KJ3223X1-BA1\BA2 / RKJ3223X1-BA1\BA2, KC3010X1-BA1\BA2 / RKC3010X1-BA1\BA2, KJ3224X1-BA1\BA2 / RKJ3224X1-BA1\BA2, KJ3225X1-BA1\BA2 / RKJ3225X1-BA1\BA2, KJ3231X1-BA1\BA2 / RKJ3231X1-BA1\BA2, KJ3221X1-BA1\BA2 / RKJ3221X1-BA1\BA2, KC3011X1-BA1\BA2 / RKC3011X1-BA1\BA2;

290

- KL3031X1-BA1 / RKL3031X1-BA1, KL3032X1-BA1 / RKL3032X1-BA1,

50

KL3105X1-BA1 / RKL3105X1-BA1, KL3106X1-BA1 / RKL3106X1-BA1, KL3023X1-BA1 / RKL3023X1-BA1, KL3022X1-BA1 / RKL3022X1-BA1, KL3102X1-BA1 / RKL3102X1-BA1, KL3021X1-BA1 / RKL3021X1-BA1, KL3101X1-BA1 / RKL3101X1-BA1.

Нормальные условия измерений:

- температура окружающего воздуха, °С

20±5

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Наименование характеристики

Значение

Рабочие условия измерений:

- температура окружающей среды, °С

- для модулей комплекса DeltaV / ДельтаВ:

- KJ3102X1-BA1\BA2 / RKJ3102X1-BA1\BA2, KJ3102X1-BE1 / RKJ3102X1-BE1;

- KJ3102X1-BB2 / RKJ3102X1-BB2

- относительная влажность, %

от -40 до +70

от 0 до +60 от 5 до 95 (2)

Средний срок службы, лет

Средняя наработка на отказ, ч

15

140000

Маркировка взрывозащиты

- для модулей ввода/вывода аналоговых сигналов:

- комплекса DeltaV / ДельтаВ:

- KJ3102X1-BA1\BA2 / RKJ3102X1-BA1\BA2, KJ3102X1-BE1 / RKJ3102X1-BE1, KJ3102X1-BB2 / RKJ3102X1-BB2;

- KJ3222X1-BA1\BA2 / RKJ3222X1-BA1\BA2, KJ3222X1-BK1 / RKJ3222X1-BK1, KJ3223X1-BA1\BA2 / RKJ3223X1-BA1\BA2, KJ3223X1-BK1 / RKJ3223X1-BK1, KJ3224X1-BA1\BA2 / RKJ3224X1-BA1\BA2, KJ3224X1-BK1 / RKJ3224X1-BK1, KL3031X1-BA1 / RKL3031X1-BA1, KL3032X1-BA1 / RKL3032X1-BA1, KL3023X1-BA1 / RKL3023X1-BA1, KL3022X1-BA1 / RKL3022X1-BA1, KL3021X1-BA1 / RKL3021X1-BA1;

[Ex ia Ga] IIC U, [Ex ia Da] IIIC U, Ex ic nL IIC T4 Gc U;

Ex nA [ic] IIC Gc U, Ex nA [nL] IIC Gc U, Ex nA nL IIC T4 Gc U;

- комплекса DeltaV SIS / ДельтаВ ПАЗ:

- KL3031X1-LS1 / RKL3031X1-LS1, KL3032X1-LS1 / RKL3032X1-LS1, KL3023X1-LS1 / RKL3023X1-LS1, KL3021X1-LS1 / RKL3021X1-LS1;

- KL3101X1-LS1 / RKL3101X1-LS1, KL3105X1-LS1 / RKL3105X1-LS1, KL3106X1-LS1 / RKL3106X1-LS1;

- комплекса DeltaV / ДельтаВ:

- KL3105X1-BA1 / RKL3105X1-BA1, KL3106X1-BA1 / RKL3106X1-BA1, KL3102X1-BA1 / RKL3102X1-BA1, KL3101X1-BA1 / RKL3101X1-BA1;

- комплекса DeltaV / ДельтаВ:

- KJ3212X1-BA1\BA2 / RKJ3212X1-BA1\BA2, KJ3212X1-BK1 /

RKJ3212X1-BK1;

- комплекса DeltaV SIS / ДельтаВ ПАЗ:

- KJ2201X1-BA1 / RKJ2201X1-BA1;

- комплекса DeltaV / ДельтаВ:

- KJ3231X1-BK1 / RKJ3231X1-BK1, KJ3225X1-BK1 / RKJ3225X1-BK1, KJ3221X1-BK1 / RKJ3221X1-BK1;

- KJ3231X1-BA1\BA2 / RKJ3231X1-BA1\BA2, KJ3221X1-BA1\BA2 / RKJ3221X1-BA1\BA2, KJ3225X1-BA1\BA2 / RKJ3225X1-BA1\BA2;

- KC3010X1-BA1\BA2 / RKC3010X1-BA1\BA2;

- KC3011X1-BA1\BA2 / RKC3011X1-BA1\BA2, KC3011X1-BK1 /

RKC3011X1-BK1;

- KC3010X1-BK1 / RKC3010X1-BK1.

[Ex ia Ga] IIC U, [Ex ia Da] IIIC U, Ex nA [ia Ga] IIC T4 Gc U;

Ex nA IIC Gc U;

Ex nA IIC Gc U, Ex nA nL IIC T4 Gc U;

Ex nA IIC Gc U, Ex nL IIC Gc U;

Ex nA [ic] IIC Gc U;

2Ех nA IIC T4 Gc;

2Ех nA [io] IIC T4 Gc

Продолжение таблицы 16_________________________________________________________

Примечание: (1) - установка, монтаж и ввод в эксплуатацию осуществляется в соответствии с документом № D800118X022 «Электропитание и заземление DeltaV / ДельтаВ» ;

(2) - без конденсата

Знак утверждения типа

наносится на титульный лист эксплуатационной документации средства измерений типографским способом.

Комплектность

Таблица 17 - Комплектность комплексов измерительно-управляющих и противоаварийной автоматической защиты DeltaV / ДельтаВ, DeltaV SIS / ДельтаВ ПАЗ

Наименование

Обозначение

Количество

Комплекс (1)

-

спецификация определяется заказом

Комплект эксплуатационной документации (2)

-

1 комп.

Пакет ПО с лицензионным соглашением (3)

«Программное обеспечение DeltaV / ДельтаВ»

1 пакет + 1 ключ аппаратной защиты (на электронных носителях)

Методика поверки

МИ 2539-99 с Изменением №2

1 экз.

Примечания: (1) - комплексы могут поставляться в комплекте с дополнительным оборудованием;

(2) - комплект эксплуатационной документации согласовывается при заказе;

(3) - лицензии на определённый вид и количество сигналов ввода/вывода с ключом аппаратной защиты

Поверка

осуществляется по документу МИ 2539-99 «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с Изменением №2 от 01 июня 2018 г.

Основные средства поверки:

- калибратор универсальный Н4-17 (Г.Р. № 46628-11);

- магазин сопротивления Р4831 (Г.Р. № 38510-08);

- мультиметр В7-64/1 (Г.Р. № 16688-97);

- частотомер электронно-счетный Ч3-63 (Г.Р. № 32499-06);

- генератор импульсов Г5-82 (Г.Р. № 8598-82).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на средство измерений в соответствии с рисунками 5 и 6 и (или) на свидетельство о поверке, и (или) в паспорте средства измерений.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 26.205-88 «Комплексы и устройства телемеханики. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.

Общие технические условия»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»

Техническая документация фирмы «Fisher-Rosemount Systems, Inc.», США

Технические условия ТУ 4222-081-51453097-2016 «Комплексы измерительно-управляющие и противоаварийной автоматической защиты ДельтаВ, ДельтаВ ПАЗ»

Смотрите также

Система автоматизированная информационно-измерительная контроля качества электроэнергии (АИИС ККЭ) ПАО «Транснефть» в части АО «Транснефть - Север» по объекту НПС «Ухта-1» (далее - АИИС ККЭ) предназначена для измерений показателей качества электроэне...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МагнитЭнерго» 7-й очереди (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии (мощности).
75009-19
VPRT (F) Датчики давления
Фирма "VALCOM CO., LTD.", Япония
Датчики давления VPRT (далее - датчики) предназначены для измерений избыточного давления газов, паров и жидкостей. Датчик применяются в системах автоматического контроля, регулирования и управления технологическими процессами.
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Богдановичский комбикормовый завод» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хране...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Разрез Тугнуйский» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи по...
