Реометры RHEOTEST® RN
| Номер в ГРСИ РФ: | 75028-19 |
|---|---|
| Категория: | Реометры |
| Производитель / заявитель: | Фирма "Rheotest Medingen GmbH", Германия |
Реометры RHEOTEST® RN (далее - реометры) предназначены для измерений динамической вязкости и проведения реологических исследований в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75028-19 |
| Действует | по 08.05.2029 |
| Наименование | Реометры |
| Модель | RHEOTEST® RN |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0598f5c4-0454-2dd8-968f-ff9890935dba |
Производитель / Заявитель
Фирма "Rheotest Medingen GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 194 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
75028-19: Описание типа
2023-75028-19.pdf
|
Скачать | 109 КБ | |
|
75028-19: Методика поверки
2022-mp75028-19.pdf
|
Скачать | 589.3 КБ |
Описание типа
Назначение
Реометры RHEOTEST® RN (далее - реометры) предназначены для измерений динамической вязкости и проведения реологических исследований в лабораторных условиях.
Описание
Принцип действия реометров основан на измерении изменения крутящего момента ротора, создаваемого исследуемым продуктом, а также заключается в приложении к испытуемому образцу регулируемой деформации сдвига с целью измерения свойств текучести (таких как сдвиговая вязкость, получаемая при испытаниях на текучесть) и динамических свойств материала (такие как комплексный модуль/модуль вязкоупругости и фазовый угол, получаемые из испытаний методом вынужденных колебаний/осцилляций).
Реометры состоят из высокодинамичного измерительного привода с быстроразъемным соединением для измерительных систем, штатива со штангами, газовой пружины и U-образной подставки, термостатирующей системы и блока управления, предназначенного для управления питанием, измерительным приводом и отображения данных. Измерительные системы, в зависимости от измерительных задач, подразделяются на цилиндрические, конус-пластина и пластина-пластина. Измерительные системы с исследуемым образцом термостатируются с помощью термостата Пельтье или внешнего жидкостного циркуляционного термостата. Управление реометром возможно, как в автономном режиме при помощи органов управления, расположенных на блоке управления, так и дистанционно с помощью ПК с установленным специальным программным обеспечением.
Реометры выпускаются в модификациях DSR RHEOTEST® RN 4.3, RHEOTEST® RN 5.1 и DSR RHEOTEST® RN 5.3, которые отличаются диапазонами частот вращения, наличием стационарной или мобильной базовой измерительной пластины, а также функциональностью программного обеспечения.
Общий вид реометров представлен на рисунке 1.
Пломбирование корпуса от несанкционированного доступа не предусмотрена

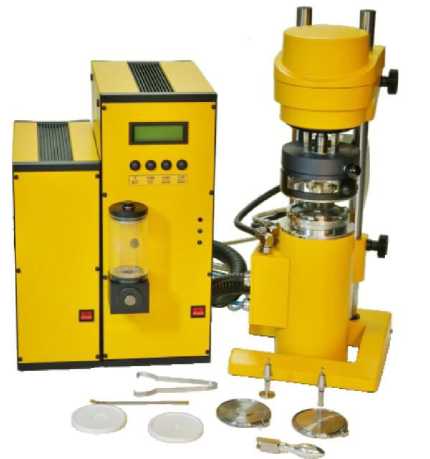

Рисунок 1 - Общий вид реометров RHEOTEST® RN
Программное обеспечение
Реометры функционируют под управлением встроенного и автономного специального программного обеспечения, устанавливаемого на персональном компьютере, которое предназначенного для управления работой реометра, процессом измерений, а также хранения и обработки полученных данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения реометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Встроенное |
Автономное | |
|
Соответствует модификации реометра |
Соответствует наименованию термостата Пельтье |
RHEOTEST® RN 5 Manager | |
|
Номер версии (идентификационный номер) ПО |
- |
V2-1.25 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
DSR RHEOTEST® RN 4.3 |
RHEOTEST® RN 5.1 |
DSR RHEOTEST® RN 5.3 | |
|
Диапазон показаний динамической вязкости, мПа^с |
от 1 до 1-1010 | ||
|
Диапазон измерений динамической вязкости, мПа^с |
от 1 до 1-105 | ||
|
Пределы допускаемой относительной погрешности реометра, %: - при температуре от -40 до +5 °C включ. - при температуре св. +5 до +200 °C |
±5 ±3 | ||
|
Диапазон показаний температур, °C |
от -40 1) до +375 2) | ||
|
Рабочий диапазон задания и поддержания температур, °C |
от -40 1) до +200 2) | ||
1) Для измерений при температурах ниже минус 15°C необходим внешний криостат.
2) Температурный диапазон зависит от системы термостатирования.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
DSR RHEOTEST® RN 4.3 |
RHEOTEST® RN 5.1 |
DSR RHEOTEST® RN 5.3 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 110 до 240 от 49 до 61 | ||
|
Потребляемая мощность, В^А, не более |
660 | ||
|
Интерфейс |
USB | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
DSR RHEOTEST® RN 4.3 |
RHEOTEST® RN 5.1 |
DSR RHEOTEST® RN 5.3 | |
|
Габаритные размеры (длина, ширина, высота), мм, не более: - рабочий блок - блок управления - термостат Пельтье |
235x240x570 130x295x350 180x300x460 | ||
|
Масса, кг, не более: - рабочий блок - блок управления - термостат Пельтье |
22 10 12 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +10 до +50 75 от 84,0 до 106,0 | ||
|
Средний срок службы, лет |
15 | ||
|
Средняя наработка на отказ, ч |
15000 | ||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус реометра в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Реометр RHEOTEST® RN в составе: |
- |
1 шт. |
|
-Блок управления |
- |
1 шт. |
|
-Комплект измерительных систем |
- |
не менее 1 шт. (по заказу) |
|
Термостат Пельтье RHEOTEST® PP с термостатируемым адаптером для измерительных систем |
- |
1 шт. (по заказу) |
|
Блок управления Пельтье |
- |
1 шт. (по заказу) |
|
Пельтье-термостатируемая базовая пластина |
- |
1 шт. (для DSR-реометров) |
|
Съемная базовая пластина диметром 25 мм |
- |
1 шт. (для DSR-реометров) |
|
Съемная базовая пластина диметром 8 мм |
- |
1 шт. (для DSR-реометров) |
|
Циркуляционный термостат |
- |
1 шт. (по заказу) |
|
Персональный компьютер |
- |
1 шт. (по заказу) |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Программное обеспечение |
RHEOTEST® RN 5 Manager |
1 CD-диск |
|
Методика поверки |
МП 2302-0117-2018 |
1 экз. |
Поверка
осуществляется по документу МП 2302-0117-2018 «ГСИ. Реометры RHEOTEST® RN. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 декабря 2018 г.
Основные средства поверки:
- стандартные образцы вязкости жидкости ГСО 8594-2004, ГСО 8603-2004 с погрешностью не более ±0,2 % и ГСО 8606-2004 с погрешностью не более ±0,3 %;
- вискозиметр Штабингера SVM 3000 (регистрационный номер 45144-10), диапазон измерений динамической вязкости от 0,2 до 20000 мПа^с, погрешность ±0,5 % (при наличии в комплектации реометра системы температурного контроля в диапазоне температур от -40 до +5 °C включ.).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация фирмы-изготовителя
