Датчики линейных перемещений лазерные триангуляционные optoNCDT серии ILD
| Номер в ГРСИ РФ: | 75034-19 |
|---|---|
| Категория: | Датчики перемещений |
| Производитель / заявитель: | Фирма "Micro-Epsilon Messtechnik GmbH", Германия |
Датчики линейных перемещений лазерные триангуляционные optoNCDT серии ILD (далее - датчики) предназначены для бесконтактных измерений линейных перемещений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75034-19 |
| Действует | по 24.05.2029 |
| Наименование | Датчики линейных перемещений лазерные триангуляционные |
| Модель | optoNCDT серии ILD |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d548b51-ef3f-8aa7-5d54-9395018710c0 |
Производитель / Заявитель
Фирма "Micro-Epsilon Messtechnik GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 22 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
75034-19: Описание типа
2023-75034-19.pdf
|
Скачать | 144.8 КБ | |
|
75034-19: Методика поверки
2022-mp75034-19.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Датчики линейных перемещений лазерные триангуляционные optoNCDT серии ILD (далее - датчики) предназначены для бесконтактных измерений линейных перемещений.
Описание
Принцип действия датчиков основан на методе оптической триангуляции. Лазерный излучатель создает световое пятно на поверхности объекта. Изображение светового пятна проецируется на позиционно-чувствительный приемник. При изменении расстояния от датчика до объекта происходит перемещение изображения светового пятна в плоскости приемника. Микропроцессор производит вычисление координат изображения. По координатам изображения точки определяется расстояние до объекта.
Датчики состоят из лазерного излучателя, чувствительного элемента и микропроцессора.
Датчики выпускаются в семнадцати модификациях: ILD'1220-Х, ILD132O-X, ILD142O-X, ILD142O-XCL1, LD1610-X, LD163O-X, ILD1710-X, ILD175O-X, ILD175O-XLL, ILD17OO-XBL, ILD1710-XBL, ILD2300-X, ILD2300-XLL, ILD2310-X, ILD2300-XBL, ILD2310-XBL, ILD2300-XDR где X соответствует верхнему пределу диапазона измерений перемещения датчика; BL -голубой лазер; CL1 - класс лазера 1; LL - измерительное пятно датчика в виде лазерной линии; DR - датчик, работающий с прямым отражением.
Модификации отличаются друг от друга диапазонами измерений, погрешностью, типом лазера, габаритными размерами и конструктивными особенностями, обеспечивающими применение для разных измерительных задач.
Датчики имеют цифровой и/или аналоговый (по напряжению (U), по току (I)) выходы для получения и передачи измеренной информации (для дальнейшей обработки и отображения).

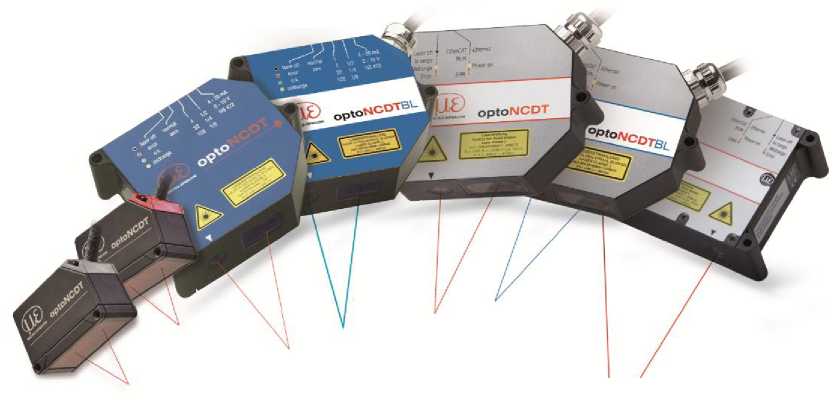

Внешний вид датчиков показан на рисунке 1.
Рисунок 1 - Общий вид датчиков линейных перемещений лазерных триангуляционных optoNCDT серии ILD
Пломбирование датчиков от несанкционированного доступа не предусмотрено.
Программное обеспечение
В датчиках установлено программное обеспечение (ПО), которое устанавливается в энергонезависимую память датчиков при изготовлении. ПО недоступно пользователю и не подлежит изменению.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
V1.000 и выше |
Уровень защиты программного обеспечения датчиков соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Х. Наименование характеристики Модификация |
Диапазон измерений перемещений, мм |
Пределы допускаемой основной приведенной погрешности, % от верхнего предела диапазона измерений |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры на 1°С, % от верхнего предела диапазона измерений |
|
ILD1220-X |
от 0 до 10 от 0 до 25 от 0 до 50 |
±0,1 |
±0,03 |
|
ILD1320-X |
от 0 до 10 от 0 до 25 от 0 до 50 от 0 до 100 |
±0,12 |
±0,03 |
|
ILD1420-X |
от 0 до 10 от 0 до 25 от 0 до 50 от 0 до 100 от 0 до 200 от 0 до 500 |
±0,1 |
±0,03 |
|
±0,2 | |||
|
ILD1420-XCL1 |
от 0 до 10 от 0 до 25 от 0 до 50 от 0 до 100 от 0 до 200 |
±0,1 |
±0,03 |
|
LD1610-X |
от 0 до 4 от 0 до 10 от 0 до 20 от 0 до 50 от 0 до 100 |
±0,2 |
±0,02 |
|
LD1630-X |
от 0 до 4 от 0 до 10 от 0 до 20 от 0 до 50 |
±0,3 |
±0,02 |
|
ILD1710-X |
от 0 до 50 от 0 до 1000 |
±0,1 |
±0,01 |
|
ILD1750-X |
от 0 до 2 |
±0,08 |
±0,025 |
|
от 0 до 10 от 0 до 20 от 0 до 50 от 0 до 100 |
±0,06 |
±0,01 | |
|
от 0 до 200 |
±0,08 | ||
|
от 0 до 500 |
±0,07 | ||
|
от 0 до 750 |
±0,09 | ||
|
ILD1700-XBL |
от 0 до 20 |
±0,08 |
±0,01 |
|
от 0 до 200 |
±0,1 | ||
|
от 0 до 500 |
±0,08 | ||
|
от 0 до 750 |
±0,1 | ||
|
ILD1710-XBL |
от 0 до 50 от 0 до 1000 |
±0,1 |
±0,01 |
|
ILD1750-XLL |
от 0 до 2 |
±0,08 |
±0,025 |
|
от 0 до 10 от 0 до 20 от 0 до 50 |
±0,06 |
±0,01 | |
|
ILD2300-X |
от 0 до 2 |
±0,03 |
±0,025 |
|
от 0 до 5 |
±0,03 |
±0,01 | |
|
от 0 до 10 от 0 до 20 от 0 до 50 от 0 до 100 |
±0,02 | ||
|
от 0 до 200 от 0 до 300 |
±0,03 | ||
|
ILD2300-XLL |
от 0 до 2 |
±0,03 |
±0,025 |
|
от 0 до 10 от 0 до 20 от 0 до 50 |
±0,02 |
±0,01 | |
|
ILD2300-XBL |
от 0 до 2 от 0 до 5 |
±0,03 |
±0,01 |
|
ILD2310-XBL |
от 0 до 50 |
±0,08 | |
|
ILD2300-XDR |
от 0 до 2 |
±0,03 |
±0,01 |
|
ILD2310-X |
от 0 до 10 от 0 до 20 от 0 до 40 |
±0,03 |
±0,01 |
|
от 0 до 50 |
±0,1 |
Примечание: Х соответствует верхнему пределу диапазона измерений перемещения датчика
Таблица 3 - Основные технические характеристики датчиков линейных перемещений лазерных триангуляционных optoNCDT серии ILD
|
Наименование характеристики |
Значение характеристики |
|
Рабочая область значений температур, °С - ILD122O-X, ILD132O-X, ILD142O-X, ILD142O-XCL1, LD161O-X, ILD171O-X, ILD175O-X, ILD17OO-XBL, ILD171O-XBL, ILD1750-XLL, ILD23OO-X, ILD23OO-XLL, ILD23OO-XBL, ILD2300-2DR, ILD231O-X, ILD2310-XBL - LD163O-X |
от 0 до +50 от 0 до +40 |
|
Нормальная область значений температур, °С |
от +18 до +22 |
|
Масса, г |
от 30 до 800 |
|
Г абаритные размеры, мм - длина - ширина - высота |
от 30 до 200 от 20 до 50 от 30 до 105 |
|
Класс лазера по ГОСТ IEC 60825-1-2013 для - ILD122O-X, ILD132O-X, ILD142O-X, LD1610-Х, ILD171O-X, ILD175O-X, ILD17OO-XBL, ILD171O-XBL, ILD1750-XLL, ILD23OO-X, ILD23OO-XLL, ILD23OO-XBL, ILD2300-XDR, ILD231O-X, ILD2310-XBL, LD163O-X - ILD142O-XCL1 |
класс 2 класс 1 |
|
Тип выходного сигнала - ILD122O-X - ILD132O-X, ILD142O-X, ILD142O-XCL1 - LD161O-X, LD163O-X - ILD171O-X, ILD175O-X, ILD17OO-XBL, ILD171O-XBL, ILD1750-XLL - ILD23OO-X, ILD23OO-XLL, ILD23OO-XBL, ILD2300-2DR, ILD231O-X, ILD2310-XBL |
-аналоговый I от 4 до 20 мА и (или) цифровой RS422 -цифровой RS422 и аналоговый I от 4 до 20 мА - аналоговый I от 4 до 20 мА; U от -10 до +10 В и (или) Ethernet - цифровой RS422 и аналоговый I от 4 до 20 мА; U от 0 до +5 (10) В - цифровой RS422/Ethernet |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Датчики линейных перемещений лазерные триангуляционные optoNCDT серии ILD 1) |
- |
1 шт. |
|
Внешнее ПО на диске |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
МП № 203-52-2018 |
1 шт. |
|
Примечание: 1) модификация определяется при заказе | ||
Поверка
осуществляется по документу МП № 203-52-2018 «Датчики линейных перемещений лазерные триангуляционные optoNCDT серии ILD. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.03.2018 г.
Основные средства поверки:
- Меры длины концевые 4-го разряда по ГОСТ Р 8.763-2011;
- Плита поверочная гранитная (Рег. № 11605-10);
- Калибратор процессов многофункциональный Fluke 726 (Рег. № 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносятся на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация изготовителя
